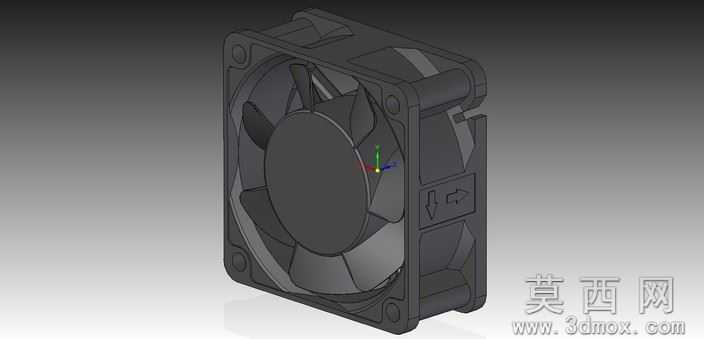

60mm规格直流散热风扇三维设计模型

本模型为标准60×60×25mm规格直流散热风扇的全参数化三维设计成果，建模阶段以实际量产的轴流风扇结构为基准，首先通过草图绘制完成外框安装孔位、中心轮毂基准、叶片翼型轮廓的尺寸约束，严格遵循行业通用安装尺寸规范，四个角部安装孔的孔距、孔径完全匹配标准60风扇的装机要求，随后通过拉伸、凸台、切除等基础特征完成外框主体、中心电机容纳腔的实体构建，再通过曲面放样、阵列命令完成七片轴流叶片的均匀排布，叶片的扭转角度、叶根与叶梢的厚度渐变均经过参数化校准，保证结构与实物一致。

参数设计层面，模型完整还原了直流风扇的核心结构尺寸：外框壁厚、导流圈弧度、叶片与外框的间隙、中心电机仓的内径深度均按照实物1:1比例设定，同时预留了线材引出槽、风向标识凸台等细节结构，所有特征均保留完整参数树，可根据不同的电压规格、转速需求调整叶片角度、电机仓尺寸，适配不同的散热场景改型需求。

渲染材质环节，模型针对不同部件分配了对应材质属性：外框与叶片采用哑光黑色阻燃PBT塑料材质，设置了轻微的磨砂表面粗糙度，还原注塑件的真实质感；中心轴承位置添加了金属质感的轴芯材质，外框侧面的风向箭头标识做了浮雕凸台处理，渲染时通过环境光遮蔽效果突出结构层次感，整体视觉效果与实物产品高度一致。

结构原理上，该模型完整呈现了直流轴流风扇的典型构造：方形外框既起到结构支撑作用，四角安装孔用于将风扇固定在散热鳍片、机箱通风位等安装位置；中心轮毂内部用于容纳直流无刷电机、驱动电路板，叶片沿轮毂周向均匀排布，通电后电机带动叶片旋转，沿轴向驱动空气流动，实现热量的强制对流带走，外框内侧的导流结构可减少气流紊流，提升送风效率。

软件兼容方面，模型提供STEP、IGES两种通用三维格式，可无缝导入SolidWorks、UG、Pro/E、Catia等主流三维设计软件，不存在特征丢失、曲面破面问题，导入后可直接进行装配干涉检查、散热仿真前处理、结构受力分析等后续工作，无需额外修复模型。

研发教学应用层面，该模型可作为消费电子散热系统设计的标准参考部件，用于电脑CPU散热器、机箱通风、工控设备散热、电源散热等场景的整机装配模拟，也可作为机械设计专业的教学案例，帮助学习者掌握轴流类旋转部件的建模方法、塑料结构件的设计规范，同时也可用于散热仿真课程的流体分析实训，验证不同叶片参数对风量、风压的影响，为风扇产品的改型设计提供基础模型支撑。
