EbmppapstRL65-21/12离心径向风扇三维模型

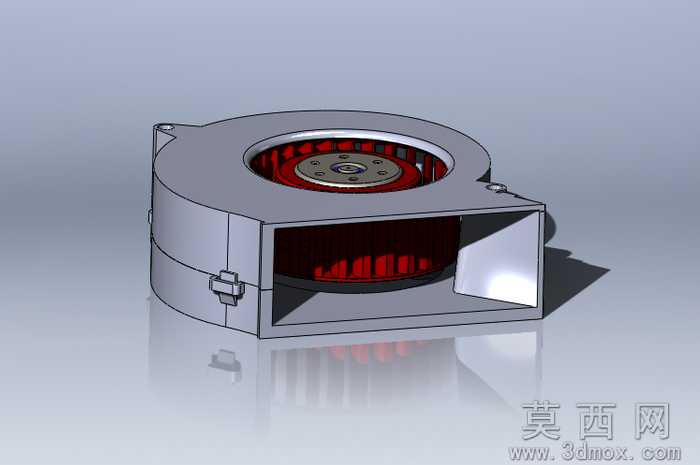

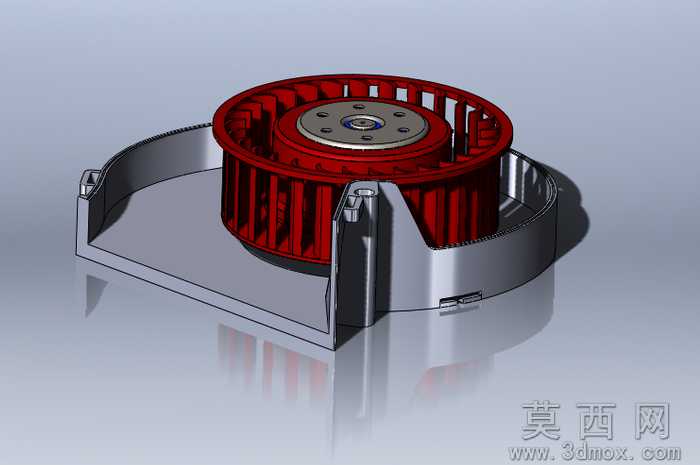

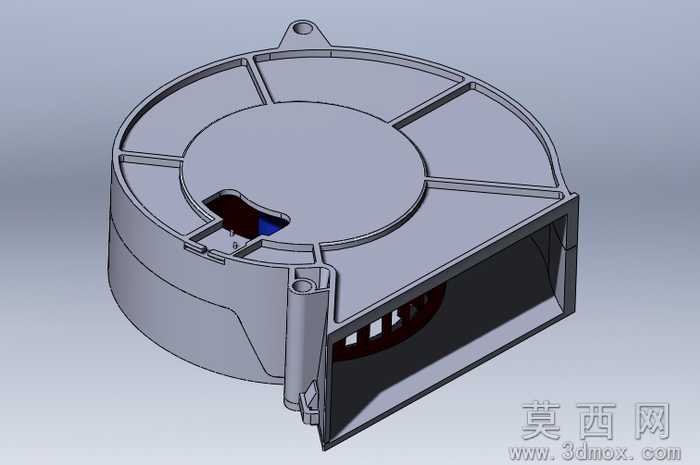

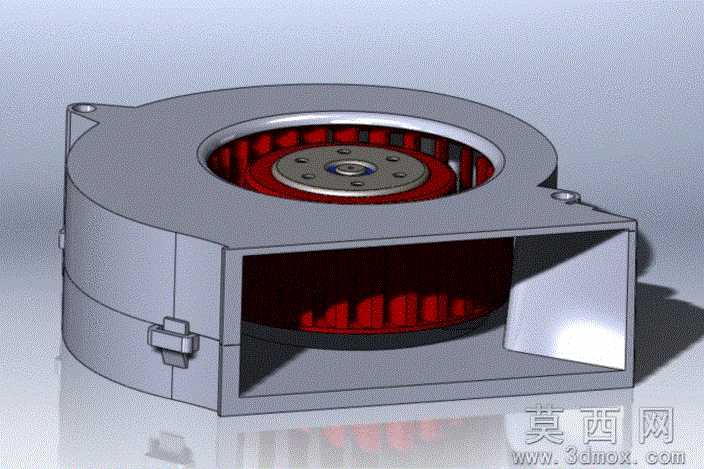

本模型为Ebmppapst RL65-21/12离心（径向）风扇的高细节复刻三维模型，建模阶段以原厂产品尺寸为基准，首先通过草绘绘制蜗壳的型线轮廓，采用多段圆弧拟合离心风机的蜗壳流道曲线，保证气流在壳体内的流动路径符合流体力学设计要求；叶轮部分采用圆周阵列特征完成多片前倾式叶片的建模，每片叶片的弧度、安装角度均参照真实产品参数设置，同时完成轮毂、中心轴承安装位、壳体卡扣、出风口法兰等细节结构的建模，整体建模过程全程保留参数化特征，方便后续根据需求调整尺寸参数。参数设计上严格匹配RL65-21/12型号的真实规格，叶轮直径、蜗壳厚度、出风口尺寸、安装固定孔位均按照1:1比例还原，壳体壁厚、叶片厚度、卡扣结构尺寸均符合实际注塑件的工艺要求，不存在结构干涉问题，可直接用于结构验证、装配模拟等场景。渲染材质方面，蜗壳主体采用哑光灰色金属材质模拟镀锌钢板的质感，叶轮部分设置为亮红色工程塑料材质，中心轮毂做金属镀铬质感处理，场景添加柔和的环境光与定向光源，还原金属与塑料材质的反光特性，清晰呈现产品的结构细节与装配关系，渲染效果贴近真实产品的实物观感。结构原理上，该款离心风扇采用径向出风设计，叶轮高速旋转时，气流从风扇轴向的进风口进入叶轮腔室，在叶片的带动下获得动能，随后在蜗壳的导流作用下将气流的动压转化为静压，最终从侧面的矩形出风口高速送出，相比普通轴流风扇可提供更高的风压，适合用于风道阻力较大的散热、通风场景，模型完整还原了蜗壳的导流结构、叶轮的叶片排布、壳体的快装卡扣结构，清晰呈现离心风机的工作原理。软件兼容方面，模型原生基于SolidWorks2012版本搭建，同时导出STEP、IGES通用中间格式，可兼容UG、Pro/E、Catia等绝大多数主流三维设计软件，另外附带STL格式文件，可直接导入切片软件用于3D打印验证，同时包含效果渲染图等配套文件，方便不同使用场景的需求。研发教学应用上，该模型可作为小家电散热系统、小型通风设备研发的参考模型，用于风机性能仿真、装配干涉检查、安装结构匹配等研发环节，也可作为机械设计教学中离心风机结构讲解、三维建模教学、流体力学入门的实操案例，帮助学习者理解离心式风机的结构特点与设计逻辑，也可用于产品展示、方案汇报等场景的可视化素材。
