120毫米PC机箱散热风扇三维设计模型

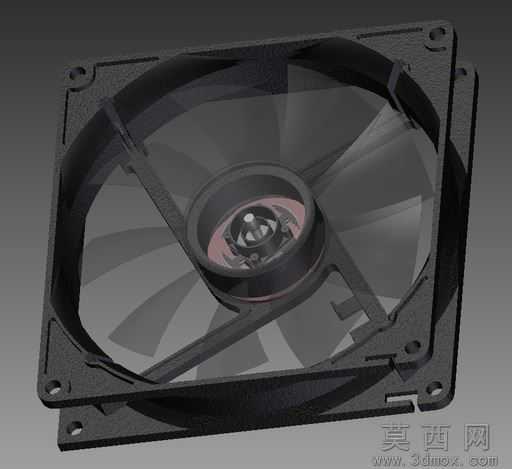

本模型为标准120毫米规格PC机箱散热风扇的完整三维设计成果，建模阶段严格遵循行业通用尺寸规范，先通过草图绘制完成外框方形轮廓、中心轴座基准、扇叶安装位的二维轮廓约束，对四角安装孔位、边框卡扣结构进行精准尺寸定位，再通过拉伸、旋转、阵列等基础特征命令生成主体框架，扇叶部分采用曲面建模方式，逐片绘制叶型截面曲线后通过放样生成流畅的曲面形态，再通过圆周阵列完成7片扇叶的均匀排布，最后对轴芯内部的轴承卡位、导线走线槽等细节结构进行细化补全，确保所有结构无干涉、尺寸公差符合实际生产装配要求。参数设计层面严格匹配120mm风扇的行业标准，外框整体长宽尺寸为120mm*120mm，厚度采用常规25mm规格，四角安装孔中心距为105mm，孔径适配标准M3机箱安装螺丝，扇叶旋转直径控制在112mm，与外框内壁保留1mm安全间隙，中心轴座直径28mm，预留标准液压轴承的安装空间，所有圆角、拔模斜度均按照注塑生产工艺要求设置，确保模型可直接对接生产开模环节。渲染材质部分针对不同部件做了区分设置，外框与扇叶采用哑光黑色阻燃PC塑料材质，调整材质粗糙度、反射率参数还原真实塑料的磨砂质感，中心轴盖部分添加半透明PC材质效果，隐约展现内部轴承与线圈结构，金属安装卡扣、轴芯部件赋予哑光金属材质，场景采用三点布光方案，突出扇叶曲面的弧度细节与框架的结构层次，渲染效果贴近真实产品的视觉表现。结构原理上完整还原了轴流散热风扇的核心构造，包含方形外框支撑结构、多片曲面扇叶、中心转子轴座、内部定子安装位四个核心部分，扇叶采用不等距曲面设计，可在旋转时降低风切噪音，外框四角的减震垫安装位、侧边的防呆卡扣结构均完整复刻，模型可直观展示风扇的气流走向：空气从扇叶正面吸入，通过扇叶旋转产生的轴向推力从背面排出，实现机箱内部与外部的空气热交换，带走硬件产生的热量。软件兼容方面，模型提供Autodesk Inventor2011原生格式，同时附带通用STL格式文件，可直接导入SolidWorks、UG、Pro/E、Creo等主流三维设计软件进行编辑修改，也可导入C4D、3ds Max等渲染软件做场景搭建，STL格式可直接用于3D打印验证结构，无需额外修复破面、缺失面等问题，适配不同使用场景的需求。研发教学应用层面，该模型可作为电脑散热配件研发的基础参考模板，帮助结构设计师快速调整扇叶角度、框架结构来优化风量与噪音参数，也可作为机械设计专业的三维建模教学案例，帮助学习者掌握曲面建模、特征阵列、装配约束的相关操作技巧，同时也可用于电脑装机模拟、产品宣传动画的素材使用，覆盖从教学、研发到展示的多场景使用需求。
