正交双滑块曲柄传动机构三维设计

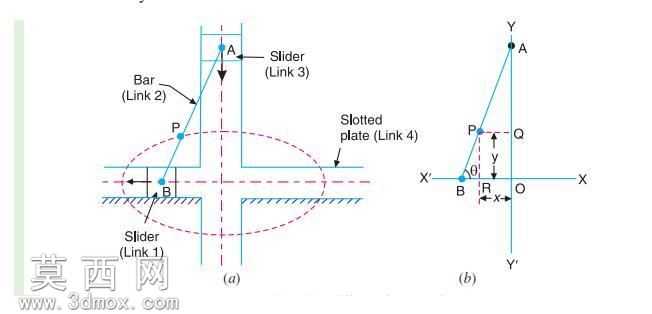

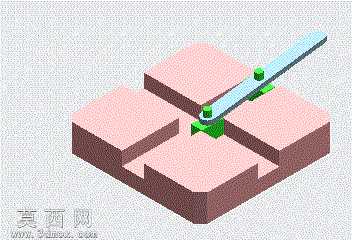

本作品为正交布局双滑块曲柄传动机构的三维建模成果，建模过程严格遵循机械运动原理完成结构还原，首先基于平面曲柄滑块的运动学规律，确定两个滑动方向呈90度正交布置的滑块运动轨迹，以机架基体的十字交叉滑槽作为装配基准，依次完成曲柄构件、两个滑块构件、连接销轴的参数化建模。建模阶段对各运动副的配合间隙做了合理预留，曲柄与两个滑块之间的铰接位置采用同轴度约束，滑块与机架滑槽之间采用移动副约束，确保机构运动过程中无卡滞、无干涉。材质渲染方面，机架基体采用哑光铸铁材质表现，表面添加细微的铸造纹理与磨砂质感，还原固定基座的厚重稳定特性；曲柄构件采用亮蓝色金属漆材质，突出主动件的视觉辨识度；两个滑块采用亮绿色工程塑料材质，与机架、曲柄形成明确的色彩区分，便于观察运动过程中各构件的相对位置变化；铰接销轴采用镀锌金属材质，添加轻微的高光反射效果，体现铰接副的转动连接属性。结构设计上，两个滑块分别嵌入机架的正交滑槽内，曲柄的两个铰接端分别与两个滑块形成转动连接，当曲柄绕中心铰接点转动时，可同时驱动两个滑块沿各自滑槽做往复直线运动，将单一的回转运动转化为两个垂直方向的直线往复运动，运动链逻辑清晰：曲柄作为主动件，通过第一转动副驱动第一个滑块沿纵向滑槽滑动，同时通过第二转动副驱动第二个滑块沿横向滑槽滑动，两个方向的运动相位差为90度，可实现正交方向的同步往复运动输出。建模过程中对滑槽的行程做了精准校核，确保曲柄转动至极限角度时，滑块不会脱出滑槽，各构件的棱边做了微小的圆角处理，避免尖锐棱角带来的视觉突兀感，整体装配完成后可直观呈现双滑块曲柄机构的运动传递逻辑，清晰展示转动副与移动副的配合关系，可作为机械原理教学演示、非标自动化机构选型参考的数字化模型，帮助设计者快速理解正交双输出滑块机构的结构特点与运动特性，为后续的工程化应用提供直观的结构参考。
