ABB VD4系列户内高压真空断路器结构

该真空断路器主要应用于12kV及以下电压等级的户内高压配电系统中，作为工矿企业、住宅小区、商业楼宇、变电站等场景的核心配电保护与控制元件，承担着正常工况下接通、分断负荷电流，以及系统发生短路、过载、欠压等故障时快速切断故障电流的核心作用，能够有效避免故障范围扩大，保护下游变压器、电机、线路等配电设备不受故障电流冲击损坏，是中压供配电系统里保障供电可靠性、运维安全性的关键开关设备。

从功能特性来看，该款断路器采用真空灭弧室作为灭弧介质，分断过程中电弧在真空泡内快速熄灭，具备灭弧能力强、分断速度快、燃弧时间短、电寿命长、运维周期长的优势，适配频繁操作的配电场景，同时具备机械联锁、防误操作结构设计，能够满足配电系统“五防”安全要求，避免带负荷拉合、误分误合等操作风险。设备集成了操作机构、极柱、二次控制回路接口、底盘车结构，适配中置柜、手车柜等主流高压柜型的安装需求，手车式结构支持断路器在试验位置与工作位置之间灵活切换，方便日常运维检修时隔离电源，保障作业安全。

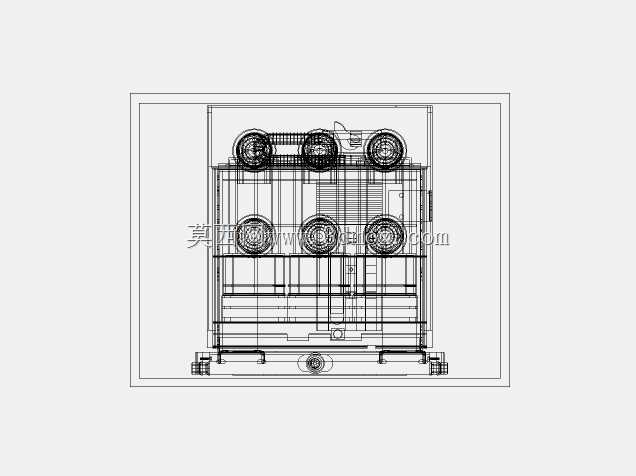

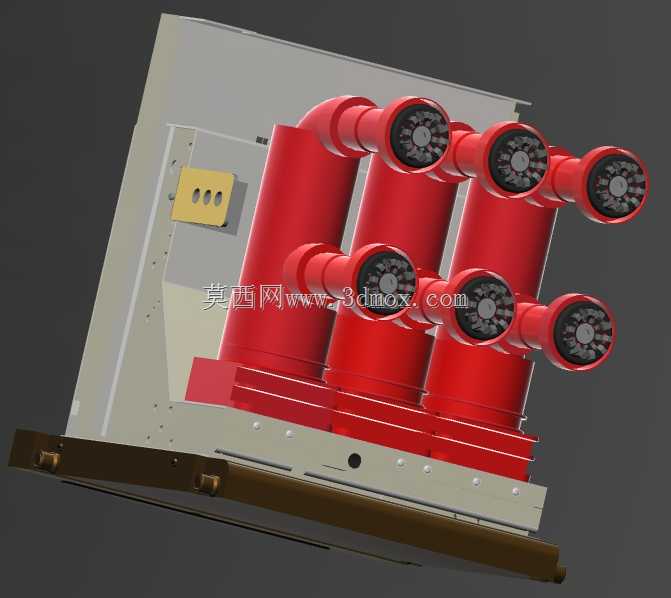

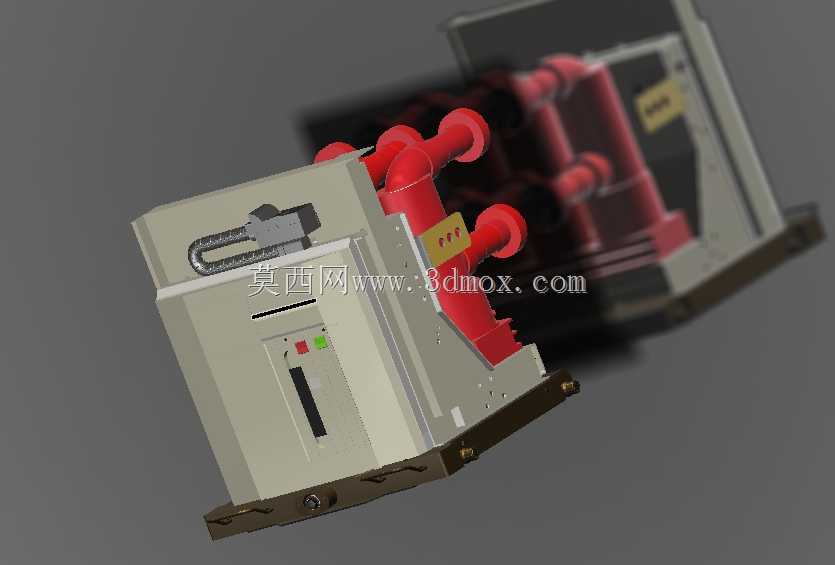

在设计思路上，该模型完整还原了产品的模块化结构：上部三个红色绝缘极柱分别对应三相电路，内部封装真空灭弧室与动静触头，绝缘外壳采用环氧树脂浇注成型，具备优异的绝缘性能与机械强度，能够有效隔绝相间、对地的电气间隙风险；前部面板设置分合闸按钮、状态指示窗口、操作手柄插孔，直观反馈设备分合状态、储能状态，方便现场运维人员快速识别设备工况；下部底盘车配备导向轮、联锁机构与二次插头接口，保证设备推入柜内时能够精准对位，二次回路自动接通，同时在断路器处于合闸状态时锁定底盘车，防止带负荷推拉断路器引发安全事故。

从安装边界来看，该断路器的外形尺寸适配标准宽度的中置式高压开关柜，极柱间距满足12kV电压等级的相间安全距离要求，深度方向预留了二次接线、一次触头啮合的操作空间，安装时需保证柜内导轨水平度偏差在允许范围内，底盘车接地回路可靠连通，一次静触头与断路器动触头的啮合深度符合工艺要求，二次控制回路接线对应分合闸线圈、储能电机、辅助触点的定义，确保设备操作时动作可靠、信号反馈准确。整体结构紧凑，在有限的柜内空间里整合了一次主回路、操作机构、机械联锁、二次接口等全部功能单元，兼顾了电气性能、机械强度与操作便利性。
