夸德罗科曼多户外防水电气控制箱体

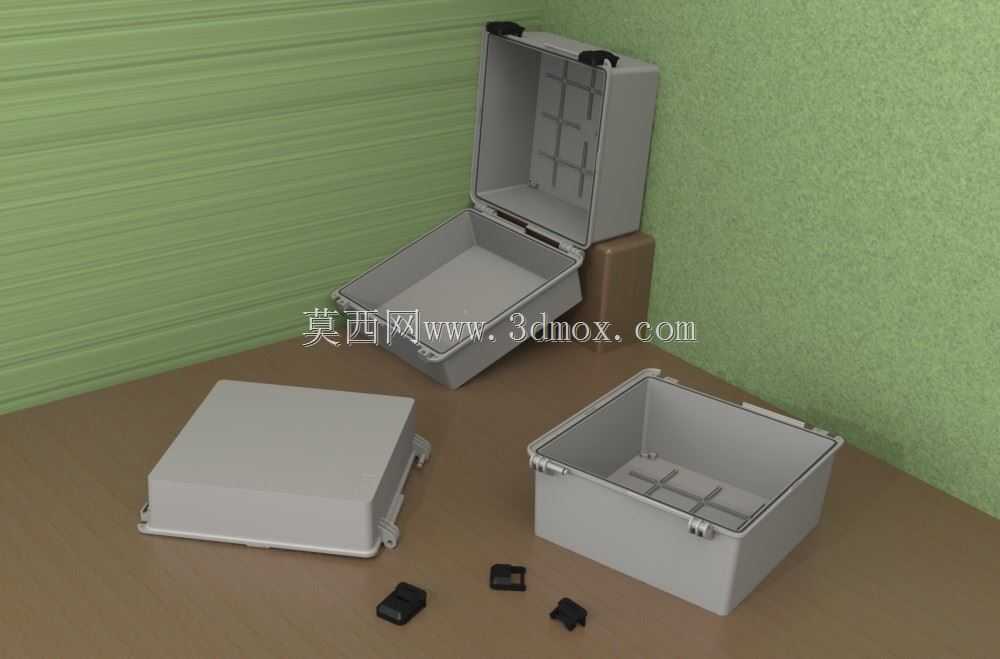

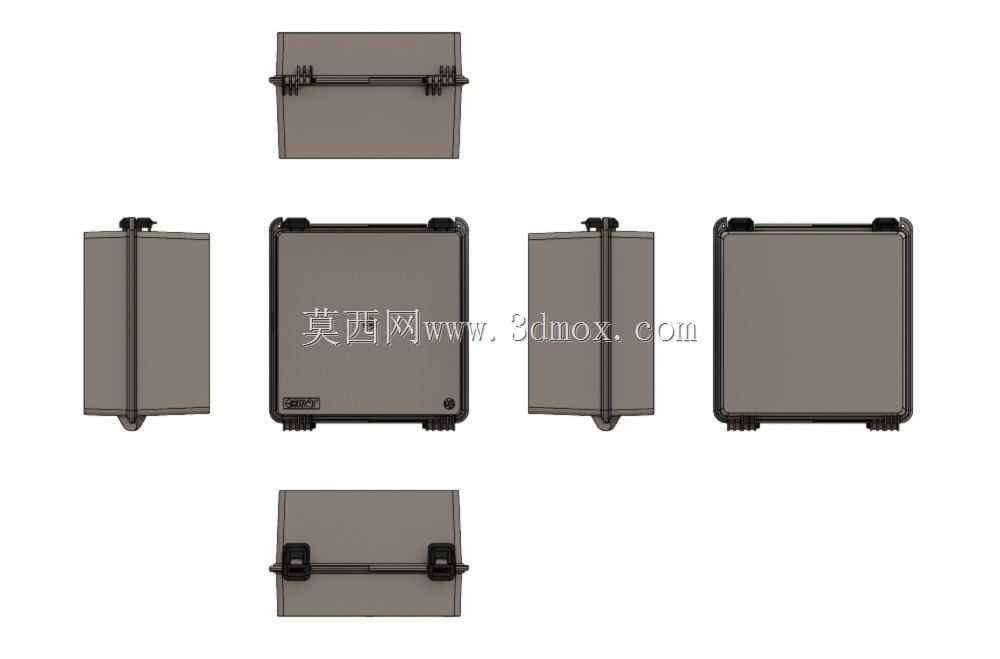

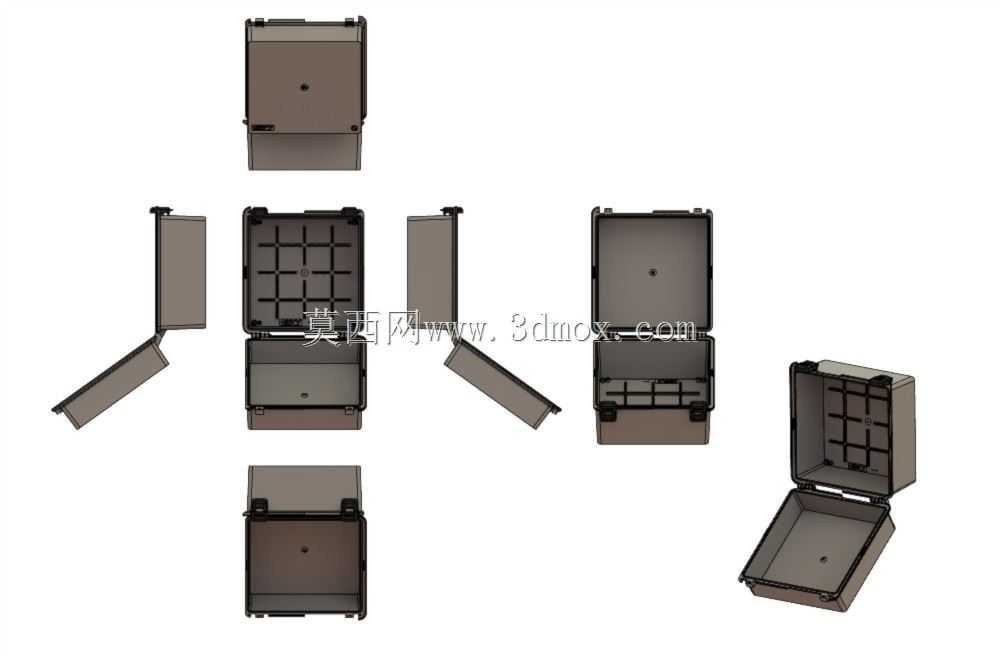

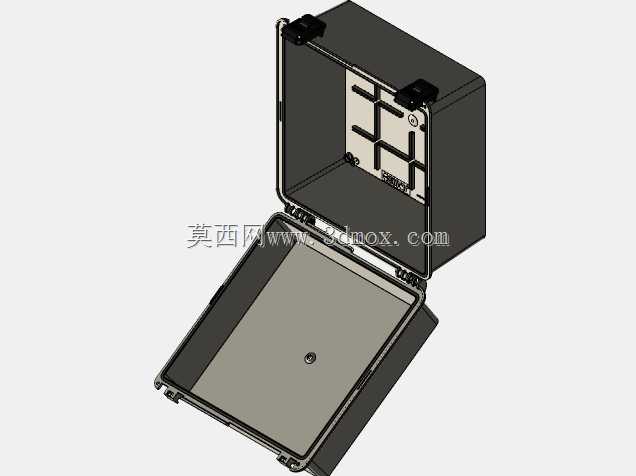

这款翻盖式防护控制箱体，主要面向户外工业电气布线、分布式设备信号中转、小型工控模块集成等应用场景，可在露天厂区、户外管线节点、潮湿工况区域为内部电气元件提供可靠的物理防护，隔绝粉尘、喷淋水、外力磕碰对内部接线与元器件的损伤，替代传统开放式接线端子排的裸露安装方式，大幅提升现场电气系统的运行稳定性。从实际使用功能来看，箱体采用上下翻盖配合侧边可开合挡片的结构设计，闭合状态下所有拼接边都设置了嵌套式止口结构，配合密封胶条安装位可实现IP65级别的基础防护能力，内部预留了标准化的元器件安装格槽，可直接固定小型接线端子、信号转换模块、小型继电器等常用工控元件，无需额外打孔制作安装支架；箱体底部预留了穿线孔位，可配合防水格兰头完成进出线缆的固定与密封，侧边的可开合挡片可在不开启主箱盖的情况下完成临时接线调试、状态指示灯观察等操作，减少日常维护时的开盖工作量，降低开盖后粉尘水汽进入箱体内部的概率。在设计思路上，这款箱体优先平衡了防护性能与操作便利性，整体采用工程塑料注塑成型的结构方案，所有转角处都做了圆弧过渡处理，避免应力集中导致的箱体开裂，同时减少安装过程中尖锐边角对施工人员的划伤风险；箱盖与底座之间采用一体化铰接结构，无需额外装配合页配件，减少装配工序的同时也消除了合页位置的密封薄弱点，箱体四周预留了外置安装耳位，可直接通过膨胀螺丝固定在墙面、设备机架、水泥基座上，不需要额外制作安装支架。从尺寸边界来看，箱体整体长宽高尺寸为300mm×300mm×193mm，属于中小型壁挂式控制箱范畴，内部有效安装空间充足，可容纳最多40位接线端子或者3个小型信号隔离模块，安装时需要预留的侧边操作空间不小于150mm，保证箱盖可以完全翻开至90度以上不被周边结构遮挡，箱盖开启后内部元件完全外露，方便接线施工与后期故障排查；箱体闭合后的整体外轮廓无突出结构，可紧贴安装面固定，在狭小的设备夹层、管线井道内也能完成安装适配，不会因为突出结构影响周边管线排布。
