桥式起重机双开门电气控制柜体结构

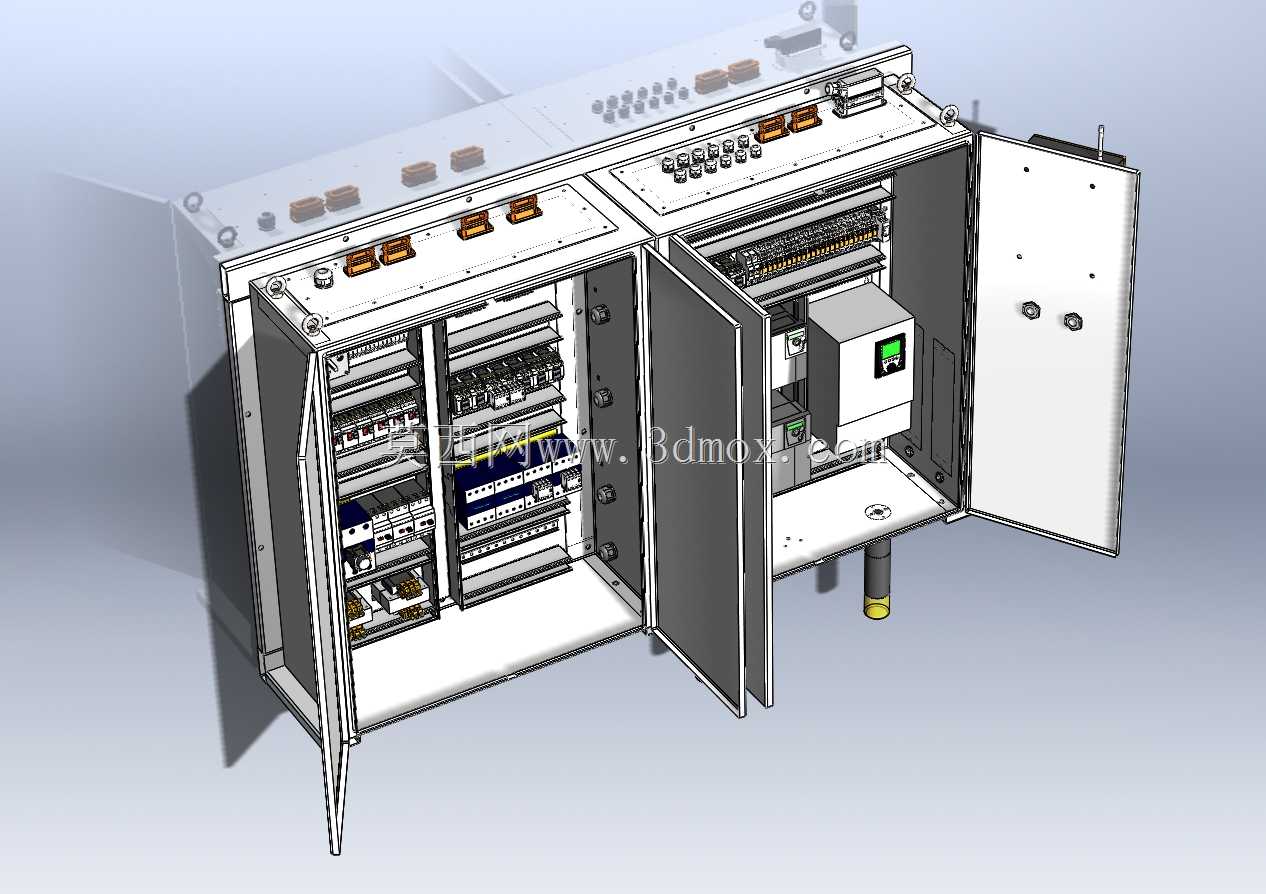

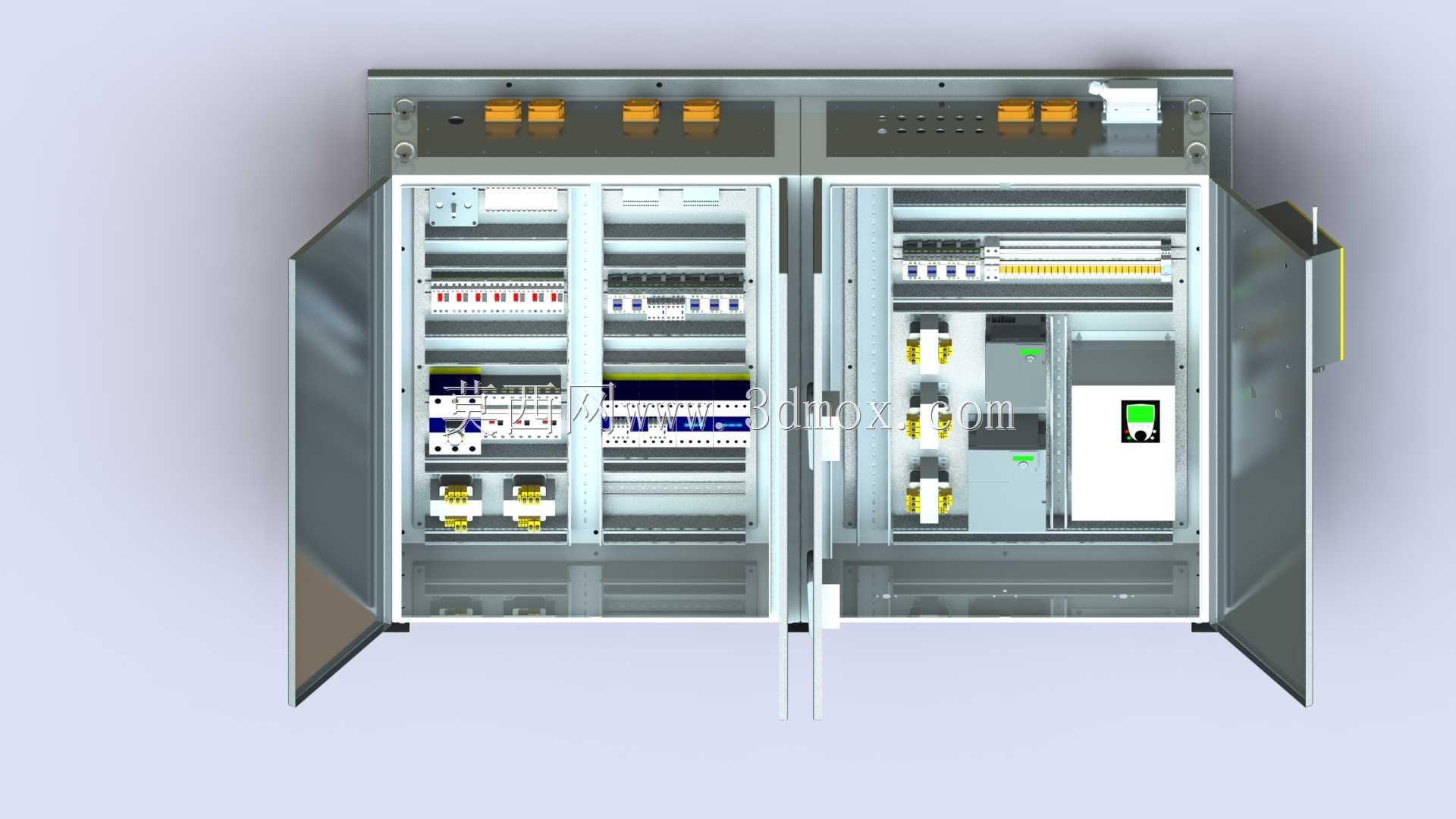

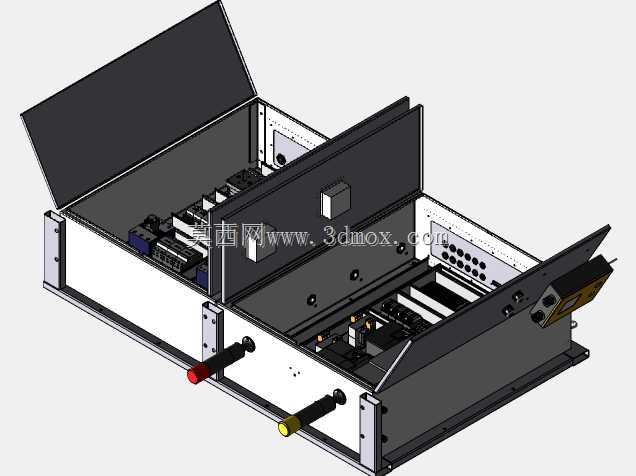

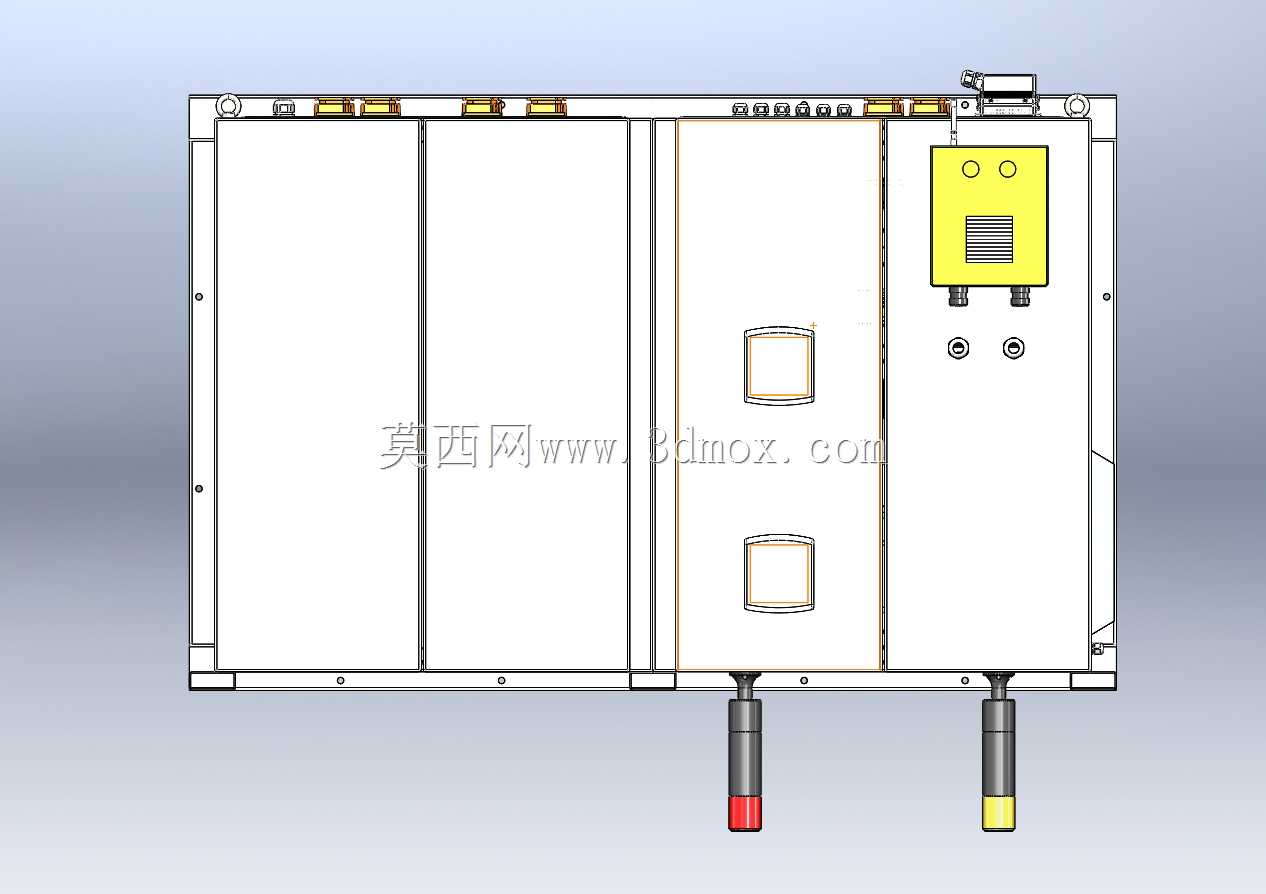

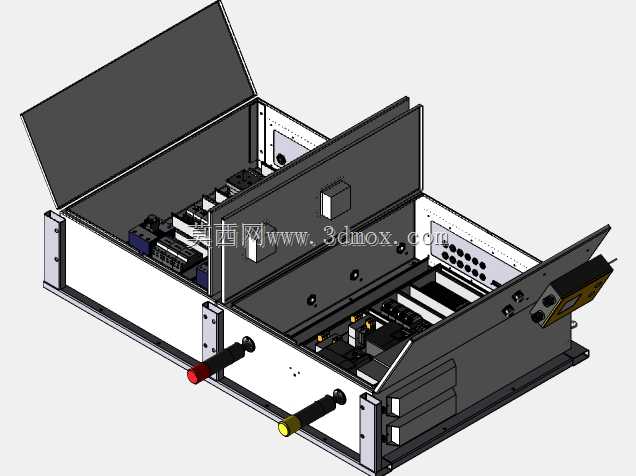

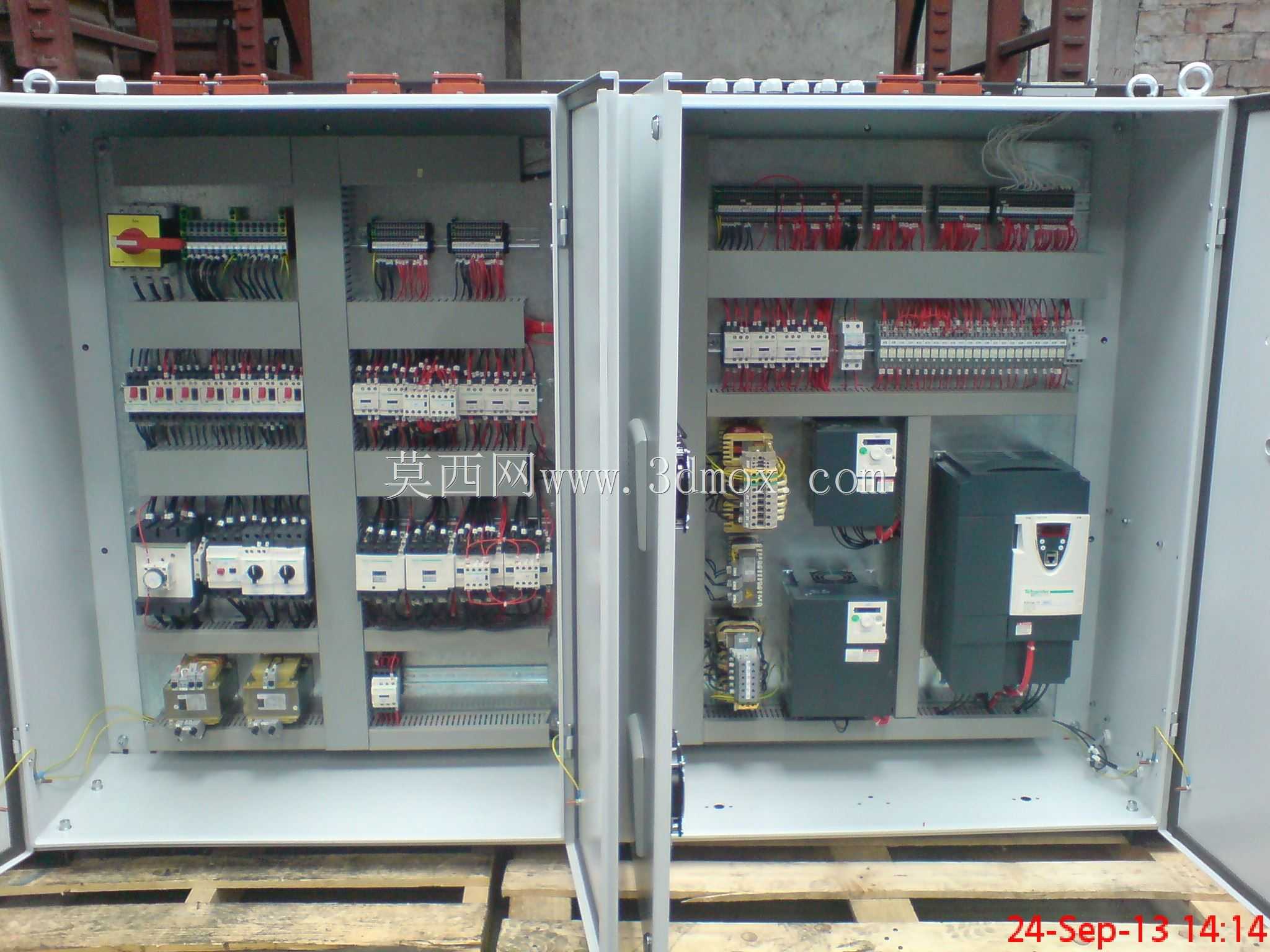

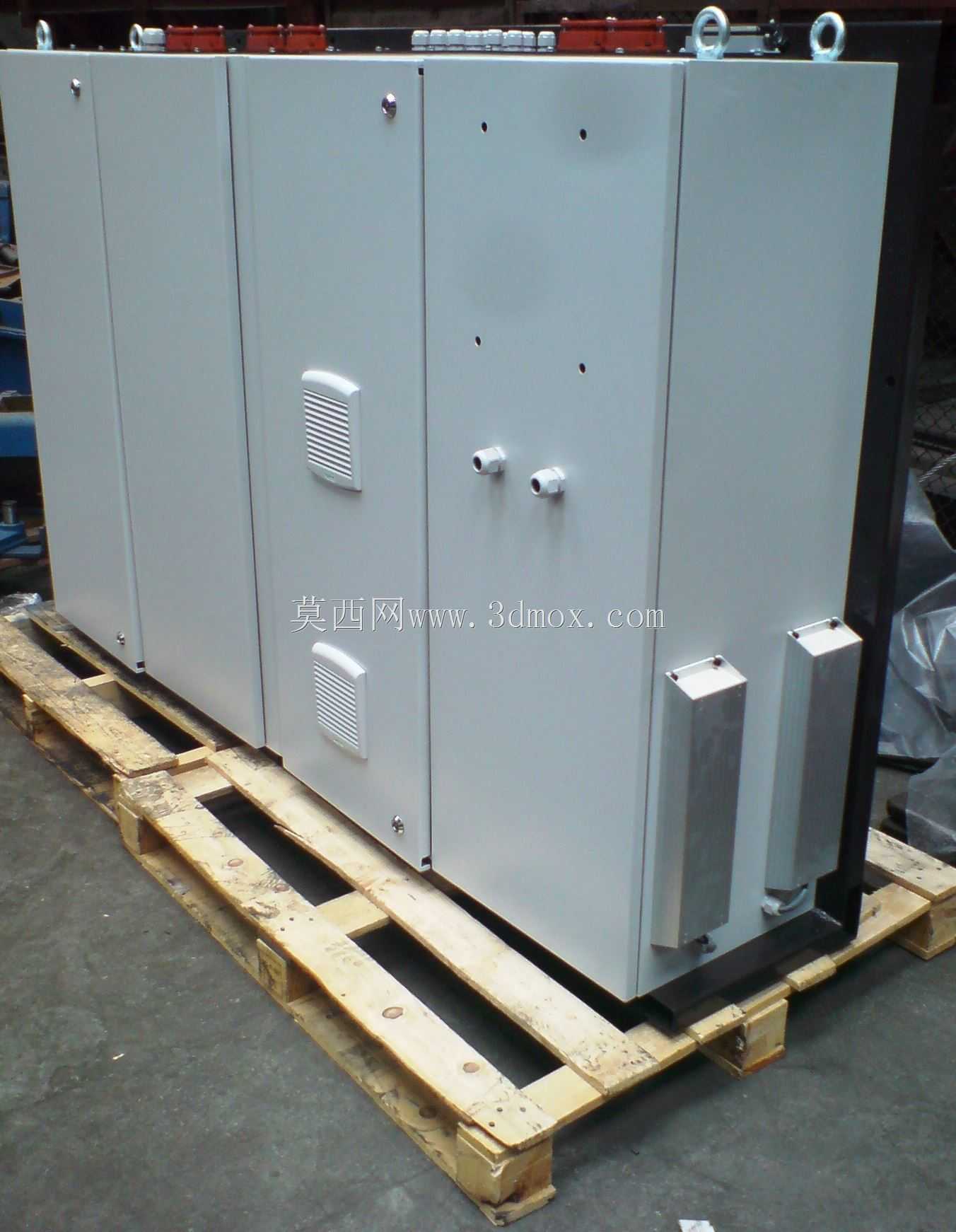

该电控柜体主要应用于桥式起重机的现场配电与动力控制场景，适配厂房内桥式起重设备的整机电气管控需求，承担起重机构的动力配电、逻辑控制、回路保护、信号中转等核心功能，是起重设备稳定运行的核心电气载体，可覆盖双梁桥式起重机的起升机构、大车运行机构、小车运行机构的全回路电气管控需求，适配常规工业厂房内10-50吨级桥式起重机的电气配套使用。柜体采用双开门对开式不锈钢壳体结构，整体为左右分舱布局，左舱侧重配电回路与小型控制元件排布，右舱侧重变频驱动与核心控制单元安装，舱室之间设置金属分隔板实现强弱电回路的物理隔离，减少强电回路对控制信号的电磁干扰，保障起重作业过程中控制信号的稳定传输。柜体顶部预留了多组进出线格兰头安装位，可适配不同线径的动力电缆与控制电缆走线，顶部同时设置了外部操作按钮与指示灯的安装工位，无需打开柜门即可完成设备的启停操作与运行状态观测，适配起重作业现场的高频操作需求。柜门内侧设置了元件安装导轨与走线槽位，所有内部元件均采用标准DIN导轨安装方式，方便后期的元件更换与回路检修，柜内预留了充足的走线空间，强弱电线路分槽排布，线路走向清晰规整，可避免线路杂乱导致的检修困难与安全隐患。柜体的安装边界适配常规起重机电控安装平台的尺寸要求，底部设置了固定安装孔位，可直接通过螺栓固定在起重机的主梁走台或操作室旁的安装基座上，柜体的开门角度可达到120度以上，完全打开后可无遮挡暴露所有内部安装工位，方便检修人员对柜内所有元件进行操作与维护。设计过程中充分考虑起重作业现场的振动工况，所有元件安装位均设置了防松减震结构，柜内接线端子均采用压线式防脱结构，可避免起重机运行过程中的持续振动导致接线松动、元件移位等问题，同时柜体的密封结构可阻挡车间内的粉尘、金属碎屑进入柜内，适配机械加工车间、冶金车间等多粉尘的起重作业场景，保障内部电气元件的使用寿命与运行稳定性。柜内的回路排布按照功能分区设置，从进线端到出线端依次设置总隔离开关、回路保护断路器、接触器、热继电器、变频驱动单元、PLC控制单元、接线端子排，动力回路与控制回路分层排布，大电流动力线路与小信号控制线路保持足够的安全间距，既满足电气安全规范的间距要求，也方便后期的回路排查与功能扩展。
