机床工作台用T形槽可调压紧夹具

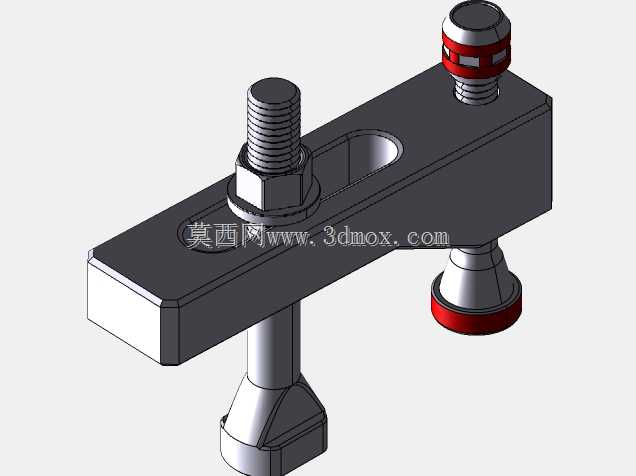

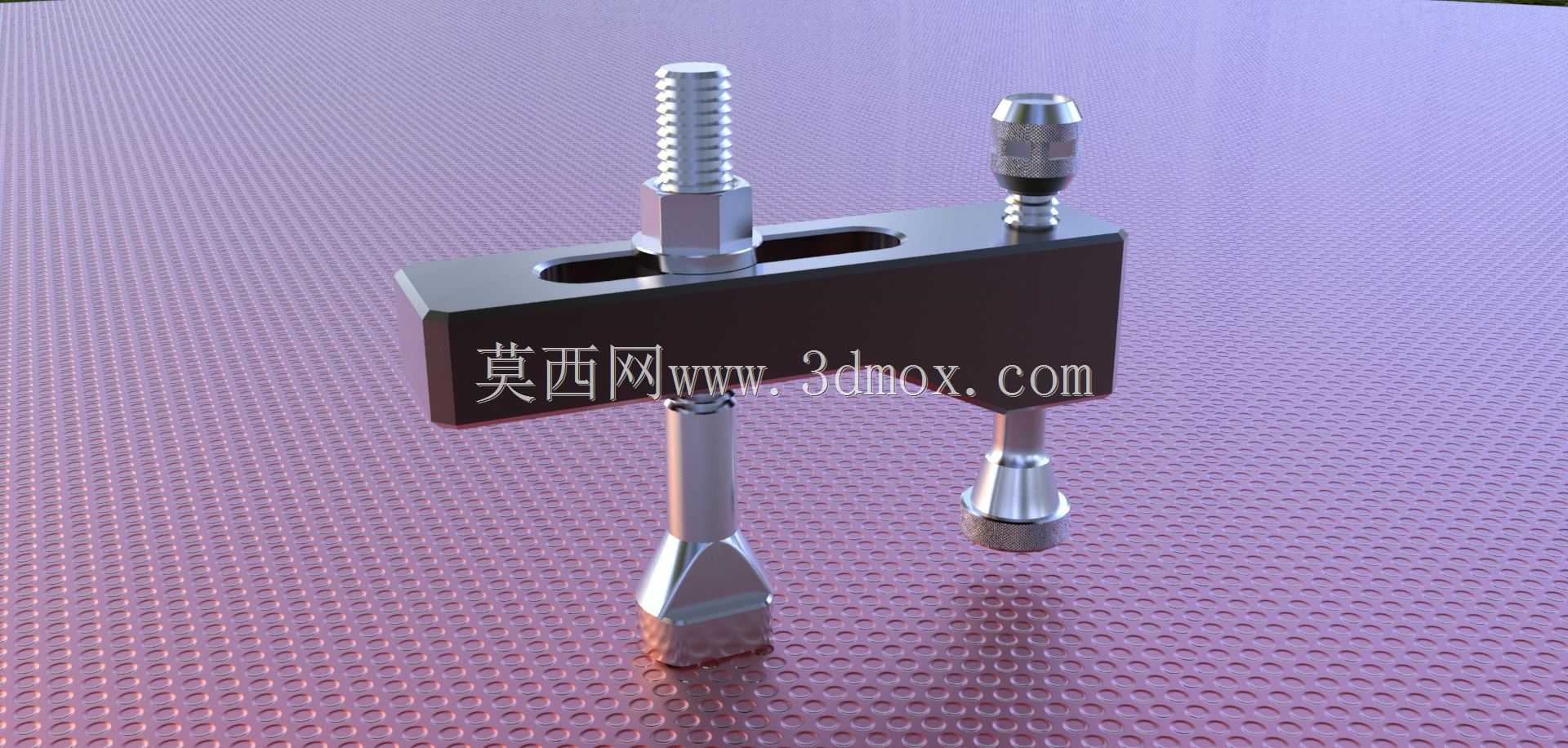

这款T形槽夹紧装置是机加工场景中适配机床工作台T形槽的核心压紧工装，主要应用于普通铣床、数控加工中心、钻床、镗床等设备的工件装夹环节，能够在毛坯件粗加工、半成品精加工、工装板定位等工序中，为待加工工件提供稳定可靠的压紧约束力，避免切削过程中工件出现位移、振颤、抬升等问题，保障加工精度与操作安全。在实际生产场景中，这类夹紧装置常成对或成组配合使用，可适配不同厚度、不同外形的金属或非金属工件装夹需求，尤其适合小批量多品种的机加工生产场景，无需定制专用夹具即可快速完成装夹调整，大幅缩短生产准备周期。从功能特性来看，该夹紧装置采用分体式组合结构，主体为带长槽的压紧座，长槽设计为夹紧点的横向调整提供了充足行程，操作人员可根据工件的装夹位置，灵活调整压紧螺栓在长槽内的位置，匹配不同的装夹跨度；装置下端的T形头结构可直接嵌入机床工作台的标准T形槽内，无需额外加工连接结构即可实现快速定位，上端的锁紧螺母配合球面垫圈结构，能够在压紧过程中自动适配压紧面的角度偏差，保证压紧力均匀传递，避免局部应力集中压伤工件表面。侧方设置的可调支撑件可根据工件高度灵活调整伸出长度，在压紧座远端形成稳定支撑，防止压紧过程中压紧座出现翘头、歪斜等问题，保证压紧力垂直作用于工件表面。从设计思路来看，这款夹紧装置充分考虑了机加工现场的通用性需求，所有连接部位均采用标准螺纹规格，可与车间内现有标准紧固件、垫圈等配件通用互换，降低配件储备与维护成本；整体结构无复杂异形构件，所有受力部件均采用平直结构设计，既便于加工制造，也能在长期承受交变切削载荷的工况下保持足够的结构强度，避免应力集中导致的部件断裂失效。在外形尺寸与安装边界方面，该夹紧装置的T形头尺寸严格匹配通用机床工作台的标准T形槽规格，可顺畅嵌入槽内并沿槽向自由滑动调整位置；压紧座的长槽长度覆盖了常规机加工装夹的常用调整范围，可满足从小型零件到中型工装板的装夹跨度需求；整体高度设计适配常规工件的装夹高度区间，当工件厚度出现变化时，可通过调整T形螺栓的旋合长度、侧支撑件的伸出长度来适配，无需额外加装垫块即可完成装夹，有效减少装夹辅助时间，提升机床的有效加工时长。
