基于Excel参数驱动的可调式三爪卡盘结构

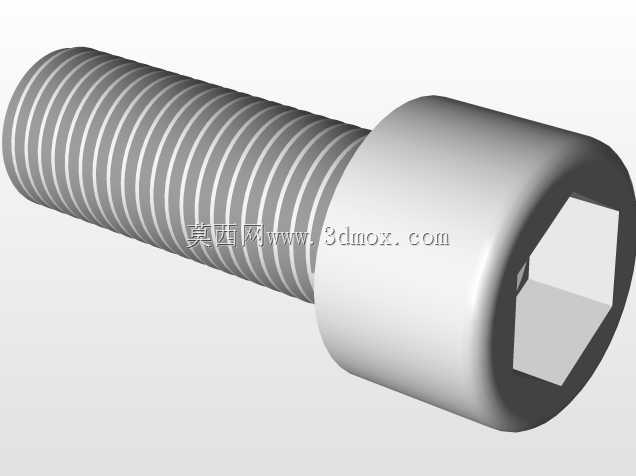

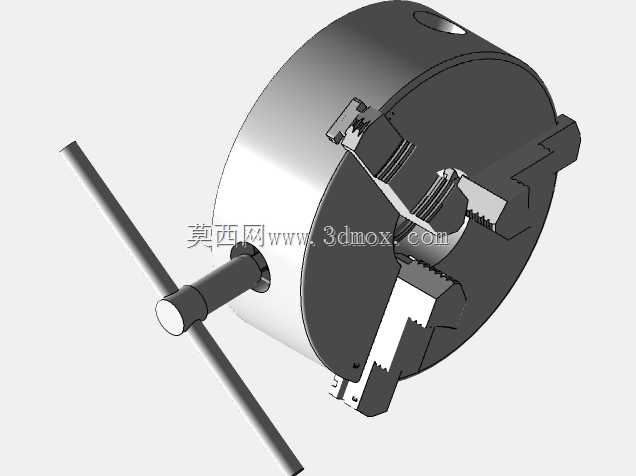

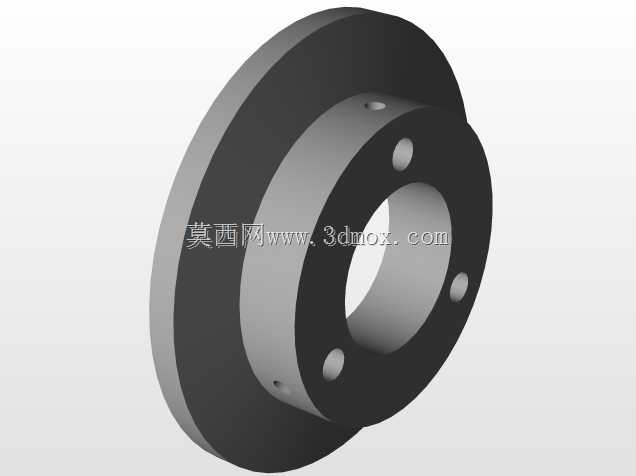

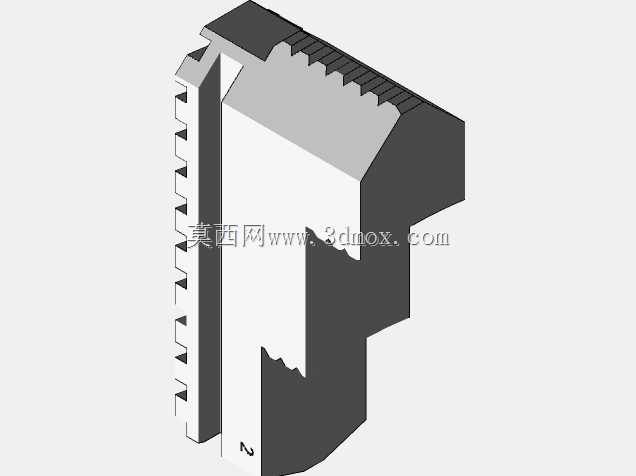

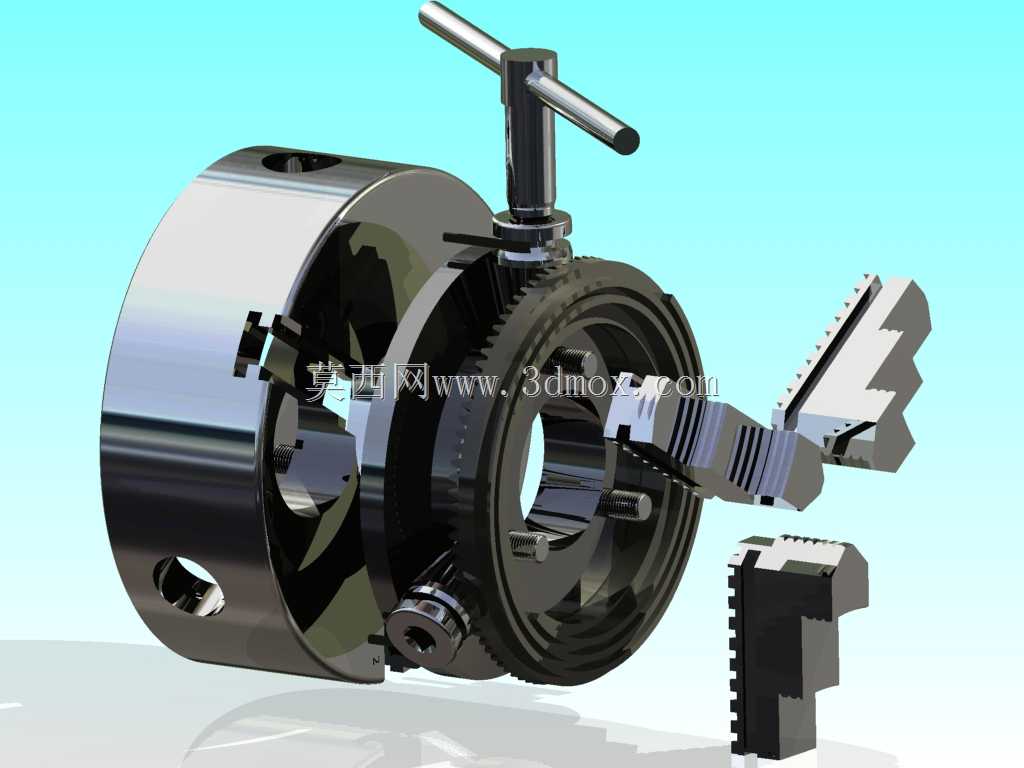

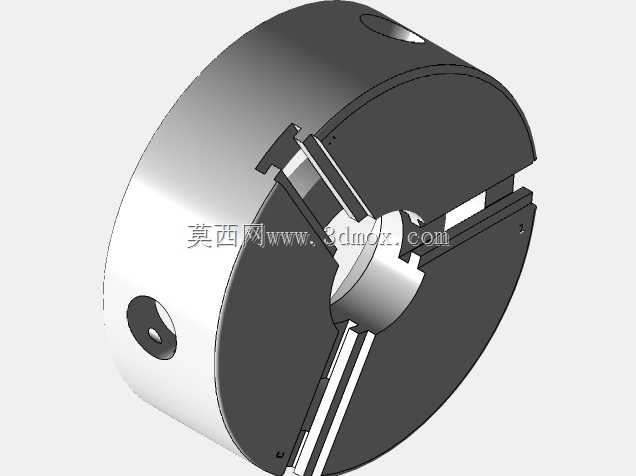

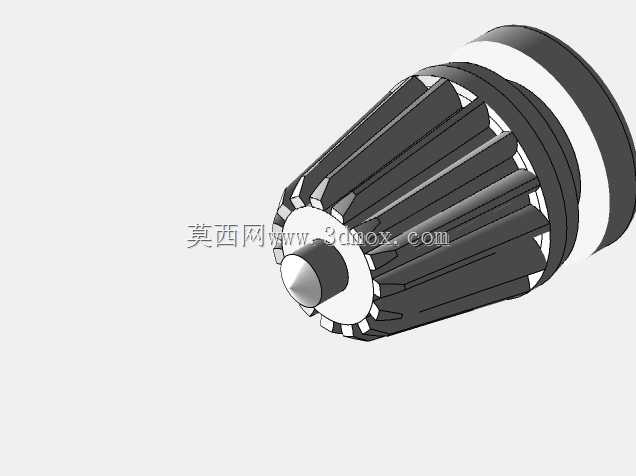

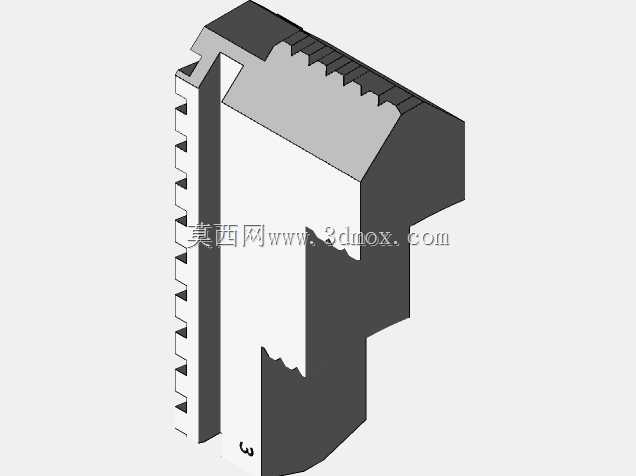

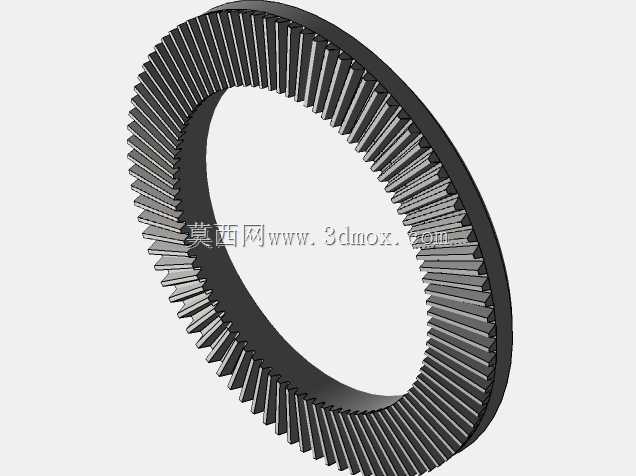

三爪卡盘是机加工领域应用最广泛的工件夹持工装，普遍适配于普通车床、数控车床、外圆磨床、内圆磨床以及各类回转类加工专机，也可搭配分度头、回转工作台使用，承担轴类、盘类、套类等回转对称工件的装夹定位任务，是金属切削加工环节不可或缺的核心配套部件。这款参数化三爪卡盘采用了基于Excel表格的参数驱动设计逻辑，设计过程中将卡盘的核心尺寸参数全部关联至外部Excel参数表，涵盖盘体直径、安装螺孔分布圆尺寸、锥孔配合公差、卡爪行程、钳口夹持范围、伞齿轮传动模数等关键尺寸，设计人员仅需调整Excel表内对应参数值，即可快速生成不同规格、不同夹持范围的卡盘三维模型，大幅缩短了系列化卡盘产品的设计迭代周期，能够快速适配不同型号机床的安装需求与不同尺寸工件的夹持要求。从功能特性来看，该卡盘采用经典的三爪自定心结构，通过配套的卡盘扳手转动小伞齿轮，带动盘体内的大伞齿圈转动，齿圈端面的平面螺纹同步驱动三个卡爪沿径向做同步向心或离心移动，实现工件的自动定心与夹紧，定心精度可满足常规回转件的加工同轴度要求，三个卡爪同步运动的特性无需操作人员反复找正工件，能够有效缩短装夹辅助时间，提升加工效率。卡盘的钳口采用分离式设计，包含硬爪基础座与可更换的软爪/硬爪钳口部分，可根据工件的材质、夹持面形态更换对应钳口，既可以夹持毛坯件进行粗加工，也可以配镗软爪夹持精加工工件，避免夹伤工件已加工表面，同时可通过反装卡爪实现大直径工件的外撑或内夹装夹，拓展夹持范围。从安装边界来看，该卡盘的后端设置有标准的机床主轴连接接口，可根据适配机床的主轴型号选择短锥连接或法兰盘直装形式，安装螺孔的位置度、连接端面的跳动公差均按照机床附件的通用精度标准设计，能够保证卡盘安装后与主轴回转中心的同轴度，避免装夹后工件出现跳动超差问题。盘体侧面均匀分布的三个扳手插入位，可满足操作人员在不同工位操作扳手松紧卡盘的需求，卡爪的导轨面设计有足够的配合长度，保证夹持工件时的受力稳定性，即使在较大切削负载下也不会出现卡爪偏移、工件松动的问题，整体结构紧凑，传动顺畅，既可以作为机加工工装直接投入生产使用，也可以作为参数化设计的参考模板，快速衍生出不同规格的三爪卡盘产品，适配多样化的加工场景需求。
