重型工业脚轮万向轮三维结构设计模型

本模型为工业场景使用的重型万向脚轮完整三维设计成果，建模阶段采用自底向上的装配设计流程，首先完成单个标准零件的独立建模：先绘制聚氨酯轮缘的回转截面草图，通过回转特征生成轮体基础曲面，再对轮面接触区域做微小弧度倒角优化，匹配实际轮面的弧面接触特性；金属轮毂部分通过拉伸、切除特征完成轴承安装位、轮轴通孔的结构设计，严格匹配标准深沟球轴承的安装尺寸公差。转向支架部分先绘制顶部安装法兰的方形板草图，完成四个安装沉孔、中心定位凸台的特征构建，再通过扫掠特征生成连接法兰与轮叉的弧形支撑臂，对支架弯折区域做圆角应力释放处理，避免应力集中导致的结构断裂；轮轴、转向轴承、固定铆钉等标准件均按照国标参数建模，保证各零件装配间隙符合实际装配公差要求，整体装配完成后添加同轴度、平行度等配合约束，还原万向轮真实的转动自由度。

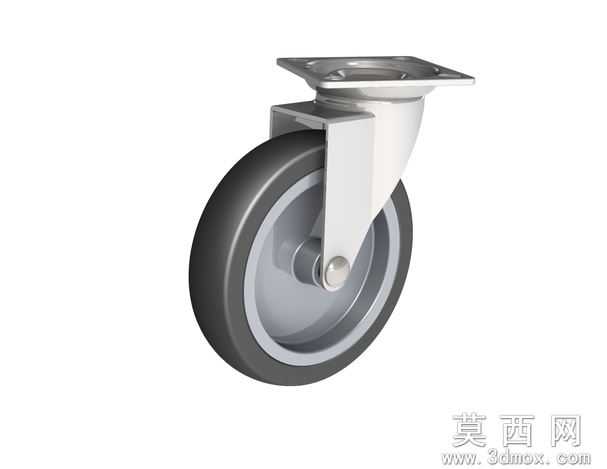

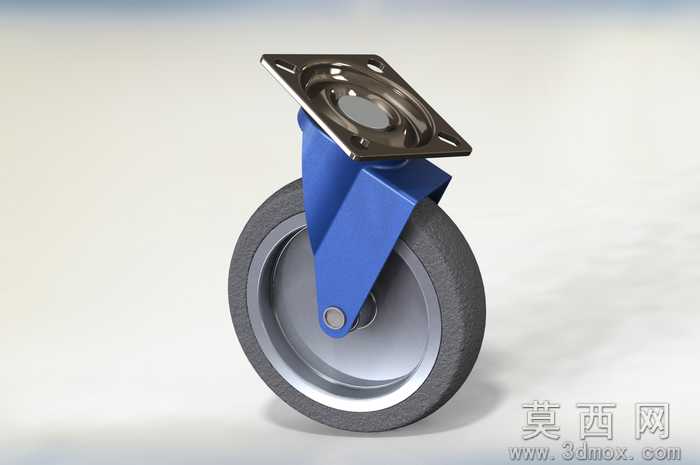

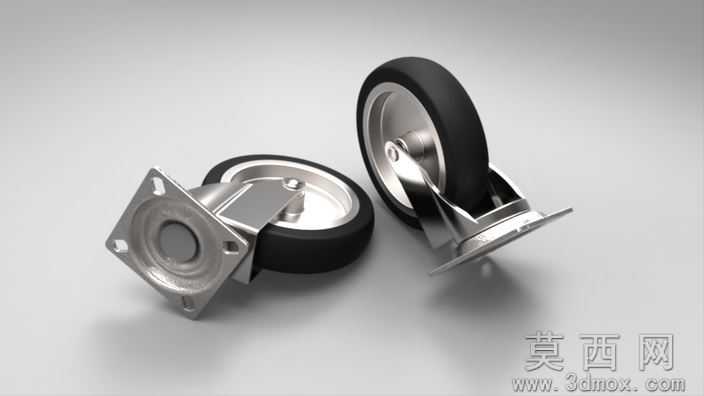

参数设计层面，模型严格按照工业重型脚轮的通用尺寸规范设定，单轮额定承载参数匹配常规工业周转设备的负载需求，安装法兰的孔位尺寸兼容市面常见的设备底部安装标准，轮体直径、支架厚度、转向回转半径等参数均经过合理性校验，可直接用于设备选型的尺寸参考。渲染材质部分，轮体采用黑色哑光聚氨酯材质，调整材质的粗糙度、反射率参数还原橡胶类材质的半哑光质感；金属支架、轮毂部分采用抛光不锈钢材质，添加轻微的环境反射与金属磨砂细节，安装板区域做拉丝金属纹理处理，场景采用柔和的影棚布光，通过主光、辅光、轮廓光的搭配突出金属零件的结构轮廓与材质质感，渲染效果清晰展现零件的细节特征。

结构原理上，该万向轮通过顶部法兰与设备主体固定，支架与法兰之间设置推力轴承实现水平方向360度自由转向，轮体与轮叉之间通过轮轴连接实现轮体的滚动转动，双重转动结构配合可实现设备任意方向的移动与转向，支架的弧形结构可在转向时自动回正，避免轮体卡滞，轮缘的聚氨酯材质可在移动过程中起到减震、降噪、保护地面的作用。软件兼容层面，模型提供STEP、IGES、STL等通用三维格式，可兼容SolidWorks、UG、Pro/E、CATIA等主流三维设计软件，导入后可直接进行编辑、修改、工程图导出等操作，无需额外的格式转换。研发教学应用层面，该模型可作为工业脚轮设计研发的基础参考模板，帮助设计人员快速完成脚轮选型与结构改型，也可作为机械制图、装配设计、机械原理课程的教学案例，用于讲解万向转动结构、标准件装配、材料选型等知识点，还可用于3D打印的原型制作，验证脚轮的结构合理性与转动流畅度。
