带刹车75mm平板式万向脚轮三维模型

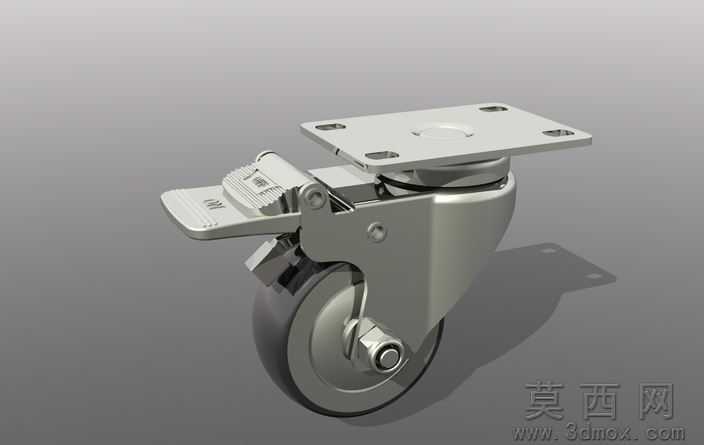

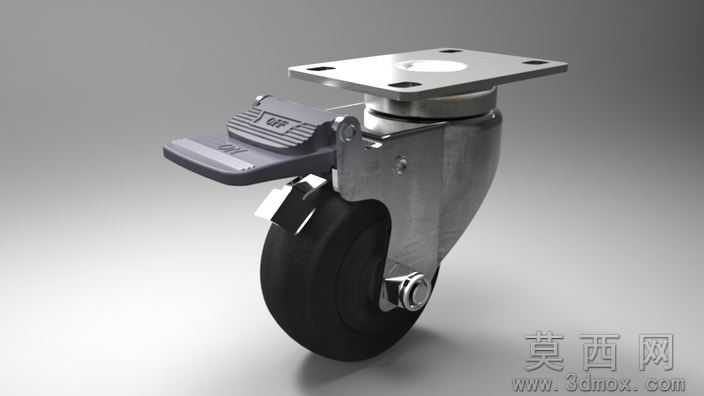

本模型为带刹车功能的75毫米平板式旋转万向脚轮，建模过程遵循工业脚轮的实际生产设计逻辑，首先从顶部安装平板的基准特征开始绘制，精准还原平板上四个安装孔的孔位、孔径与沉台结构，再依次构建旋转回转支架、刹车拨片、轮架壳体、轮轴、滚轮等独立零部件，所有零件按照实际装配关系完成配合约束，完整保留了脚轮360度水平旋转、滚轮绕轴转动、刹车拨片锁止的运动自由度，建模过程中对钣金支架的折弯圆角、铆钉连接位、刹车齿牙啮合结构都做了精细化还原，未做过度简化处理。参数设计严格匹配实物规格，滚轮直径为75mm，轮面宽度为31mm，顶部安装平板的长宽尺寸、安装孔中心距均符合行业通用安装标准，单轮额定负载设定为90公斤，适配多数轻型移动设备的承重需求，滚轮材质选用弹性TPR邵氏A65硬度参数，轮芯采用硬质工程塑料结构，金属支架采用镀锌钢板厚度参数，所有尺寸公差预留了实际生产的装配余量，符合工业脚轮的设计规范。渲染材质部分完全还原实物的视觉质感，金属支架与安装平板赋予镀锌钢材材质，带有轻微的金属磨砂反光效果，刹车拨片采用黑色哑光工程塑料材质，TPR轮面赋予深灰色软质橡胶质感，带有轻微的漫反射特性，轮芯部分采用浅灰色硬质塑料材质，金属铆钉、轮轴部分赋予亮面镀铬金属材质，渲染效果真实还原了工业脚轮的实物外观，可直接用于产品展示、装配示意等场景。结构原理上，该脚轮通过顶部的回转轴承结构实现支架的360度水平旋转，满足任意方向的移动转向需求，侧边的刹车拨片采用杠杆式结构，踩下拨片后拨片端部的卡齿会同时卡入轮架的旋转齿槽与滚轮侧面的防滑齿圈，同时锁止水平转向与滚轮转动，实现设备的位置固定，抬起拨片即可解除锁止恢复移动功能，轮架采用双列滚珠回转结构，转动顺滑无卡顿，TPR软质轮面具备静音、防滑、不伤地面的特性。软件兼容方面，模型提供STEP通用三维格式与SolidWorks原生格式两种文件，STEP格式可兼容UG、Pro/E、Catia、Inventor等绝大多数主流三维设计软件，无需转换即可直接打开编辑，SolidWorks原生格式保留了完整的特征树与装配配合关系，可直接修改参数调整尺寸，同时附带模型渲染效果图，方便使用者快速了解模型结构。研发教学应用层面，该模型可用于轻型移动设备、货架、工具车、工业机柜、家具等产品的配套脚轮选型与装配设计，也可作为机械设计教学中钣金结构设计、回转机构设计、杠杆刹车机构设计的教学案例，帮助学习者理解工业脚轮的结构原理与设计要点，也可用于非标自动化设备的移动部件设计参考，缩短产品研发周期。
