锥齿轮传动减速装置结构设计

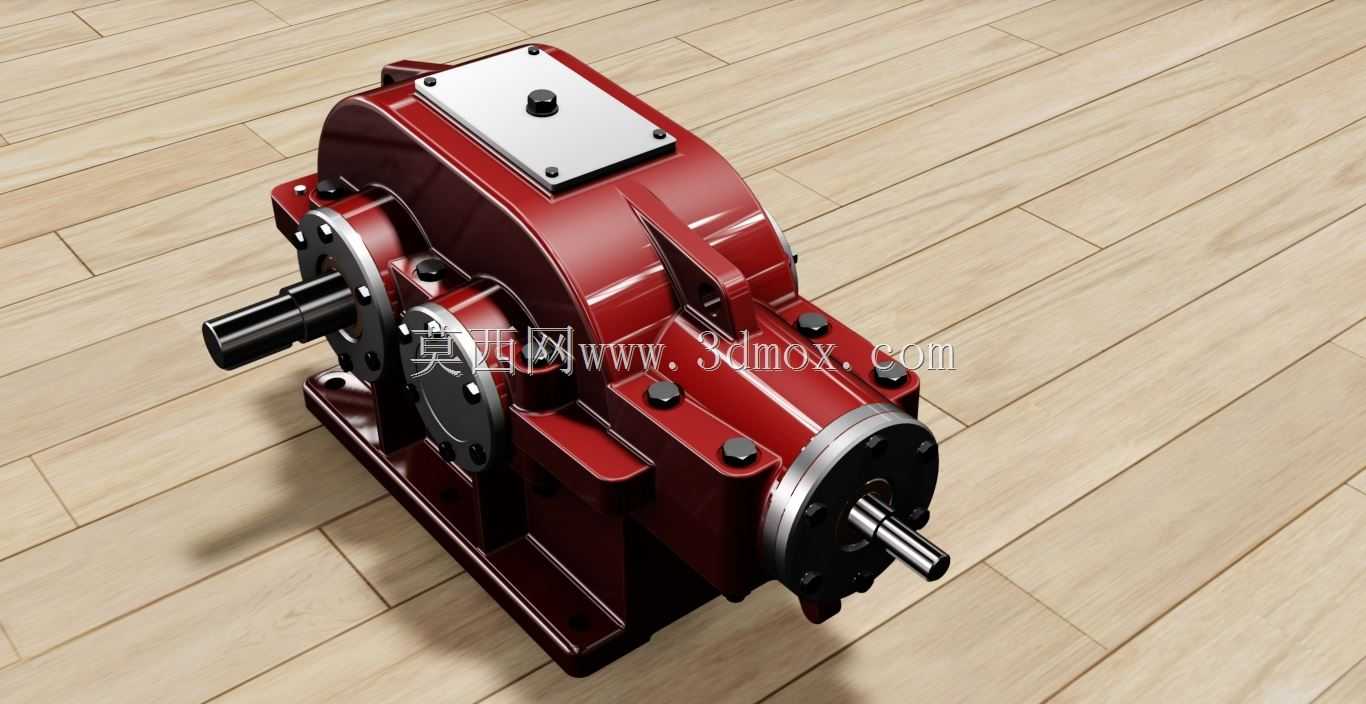

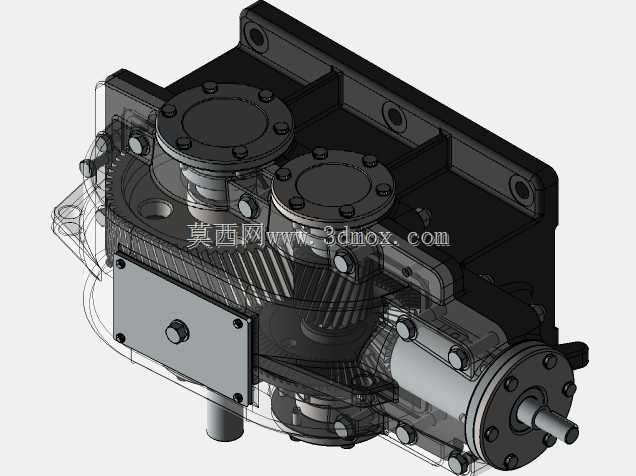

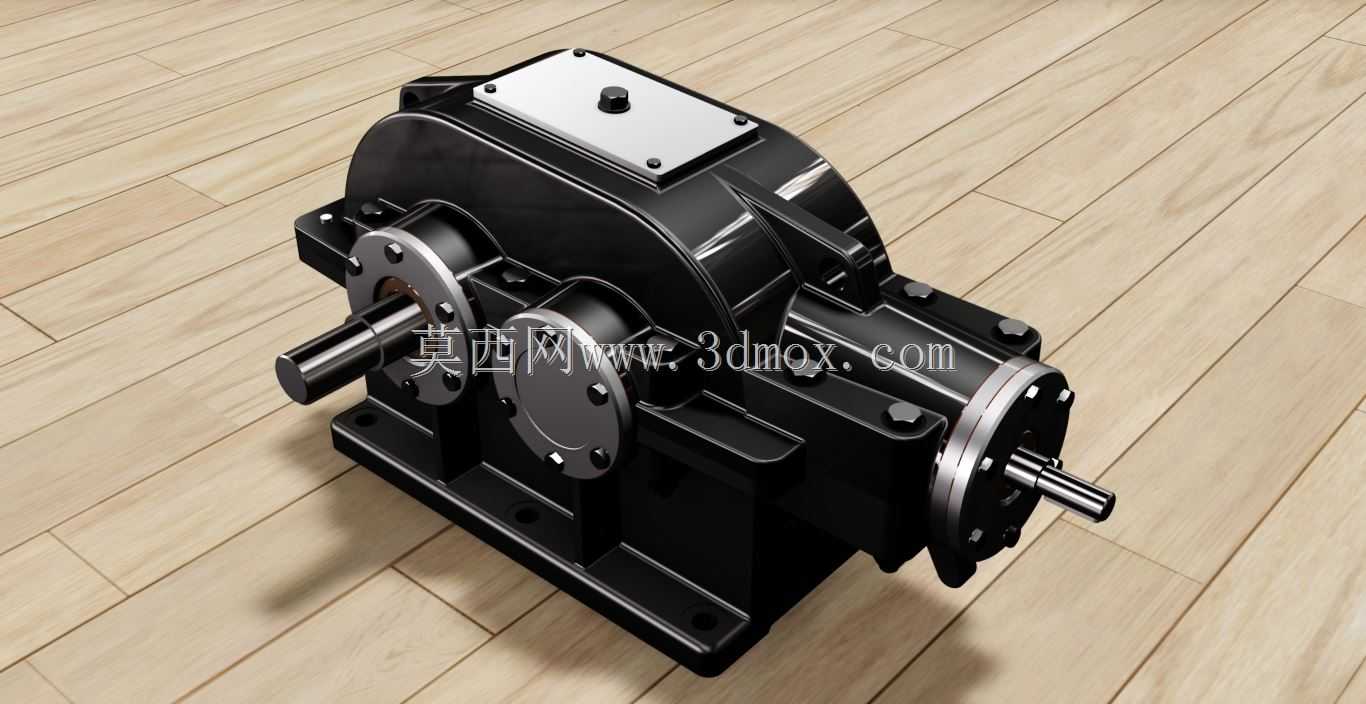

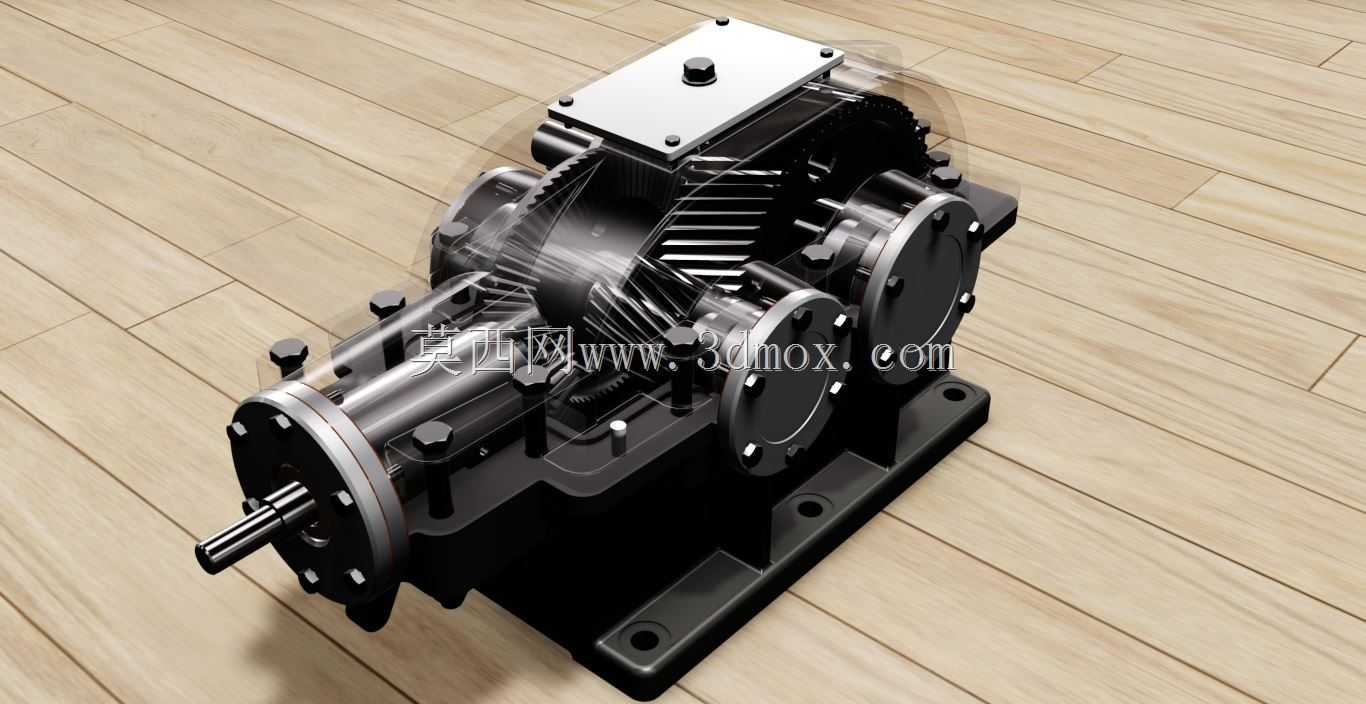

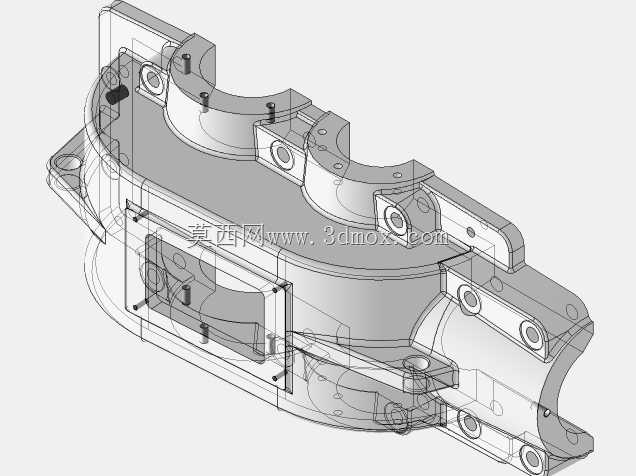

这款锥齿轮减速装置主要应用于需要改变动力传输方向、匹配转速与传递转矩的工业传动场景，常见于轻工生产线输送单元、小型农机传动系统、机床辅助进给机构以及非标自动化设备的动力匹配环节，能够将原动机输出的高转速低转矩动力，转换为工作端所需的低转速高转矩动力，同时实现输入轴与输出轴呈垂直交错方向的动力传递，适配安装空间存在转向限制的设备布局需求。该装置采用闭式箱体结构，整体为铸铁材质的剖分式箱体设计，上下箱体通过定位销与紧固螺栓实现精准连接，既能够保证内部齿轮啮合的位置精度，也可以为内部传动部件提供封闭的润滑空间，避免外界粉尘、碎屑侵入啮合区域，同时储存润滑油脂，保障齿轮与轴承的长期稳定运转。设计过程中首先根据目标传动比、额定输入功率与载荷特性完成锥齿轮副的参数匹配，选用渐开线齿形的锥齿轮保证传动平稳性，降低运转过程中的冲击与噪声；轴系设计阶段充分考虑了径向与轴向载荷的承载需求，输入与输出轴端均配置适配的滚动轴承，通过轴承端盖调整轴承游隙，同时轴端设置密封结构防止润滑油泄漏以及外界杂质进入。箱体外部设置有观察盖板，可在不拆解整机的情况下查看内部齿轮啮合状态，也可通过该位置加注润滑油脂；底座带有一体化的安装支脚，支脚上预留标准化的安装螺栓孔，能够直接固定在设备的安装基座上，安装边界充分考虑了常规工业场景的安装空间预留，输入轴与输出轴的轴伸长度、轴径尺寸均符合通用传动件的连接标准，可直接通过联轴器、带轮等标准件与原动机、工作负载实现快速连接。装置的外形结构紧凑，在保证传动强度与刚度的前提下尽可能压缩整体体积，减少不必要的结构冗余，箱体外部的加强筋结构既提升了箱体的抗振性能，也避免了箱体壁厚过大带来的整体重量增加，适配各类对安装空间、设备自重有一定要求的传动场景，运转过程中传动平稳，承载能力强，能够在额定载荷下实现长期连续运转，满足常规工业传动场景的使用需求。
