二级同轴式齿轮减速传动装置结构设计

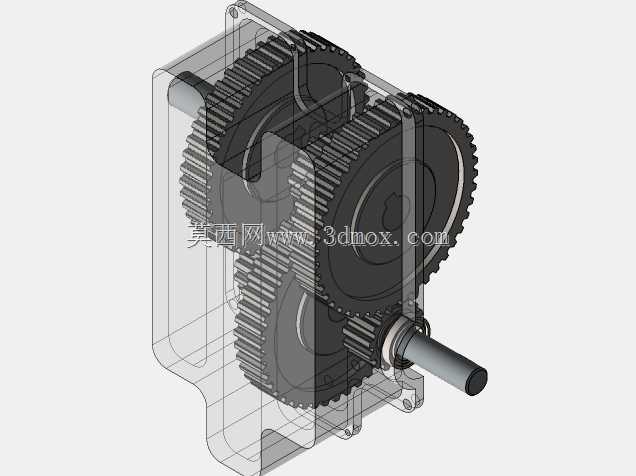

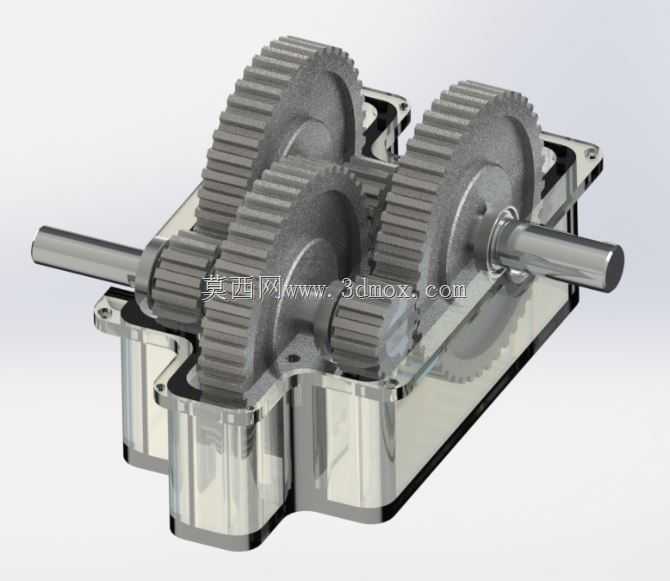

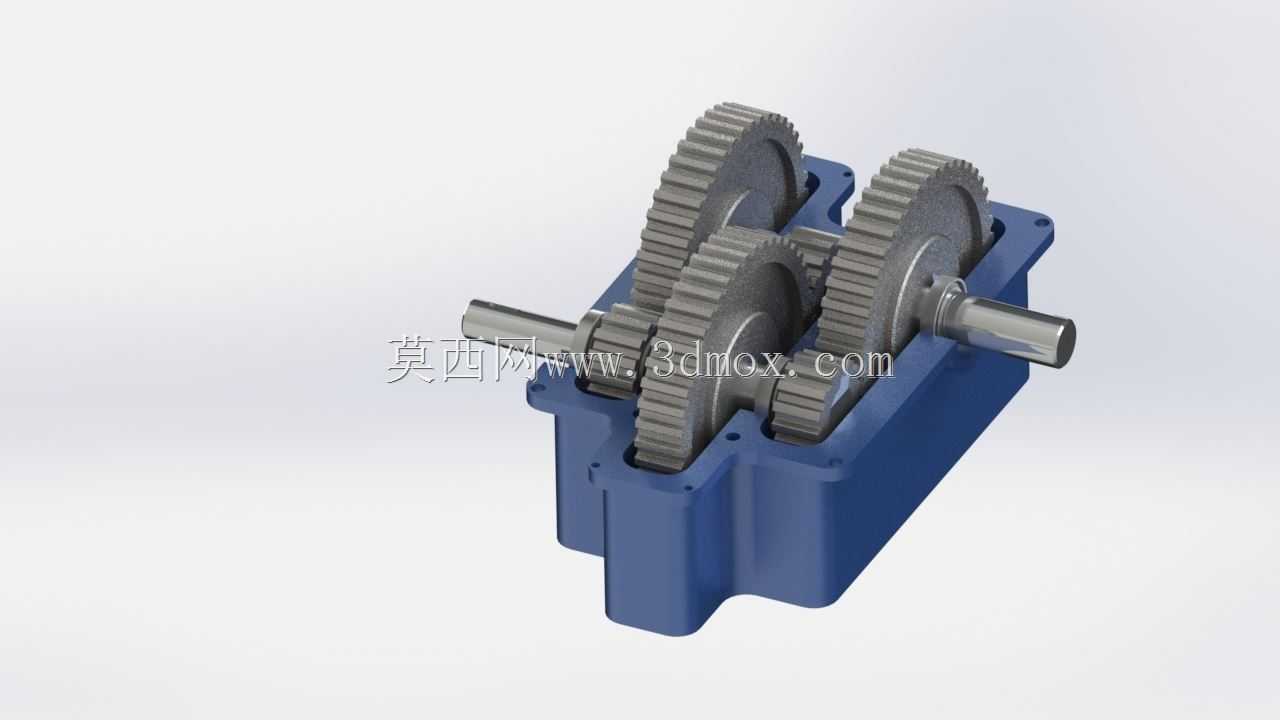

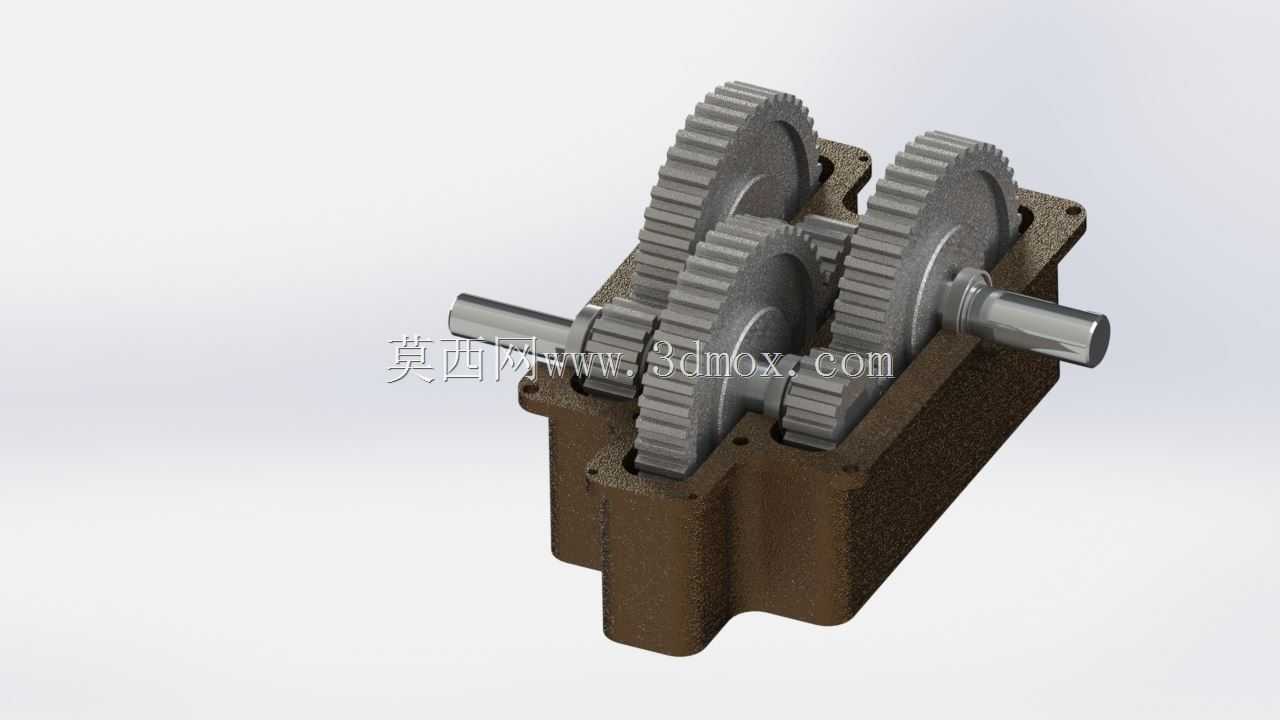

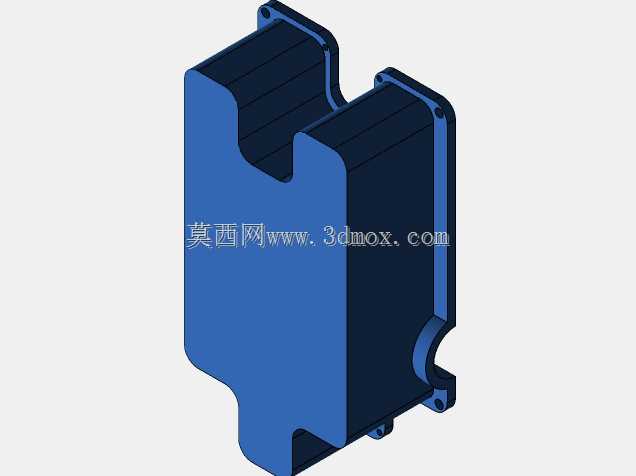

这款齿轮减速传动装置主要面向中小功率的动力传输场景，广泛适配轻工生产流水线、小型输送设备、食品加工机械、农用辅助机具等需要降低原动机输出转速、提升输出扭矩的应用场合，在原动机与工作执行端之间承担转速匹配、扭矩放大的核心传动作用，能够有效解决原动机输出转速过高、扭矩不足无法直接驱动工作负载的匹配问题，保障整套传动链路运行平稳可靠。装置采用二级同轴式齿轮传动布局，输入轴与输出轴保持同轴线排布，这种布局能够大幅缩减传动机构的横向安装占用空间，让整套减速装置的结构更加紧凑，便于在安装空间受限的设备舱内部完成布设，不会额外占用过多设备内部的预留空间，适配各类紧凑型设备的安装需求。整套传动结构的核心功能是通过两级齿轮副的啮合传动，按照预设的固定传动比完成动力传递，将输入端的高转速低扭矩动力转换为输出端的低转速高扭矩动力，同时齿轮啮合传动具备传动效率高、传动比精准、运行负载承受能力强的特点，能够在持续运转工况下保持稳定的动力输出，不会出现明显的传动打滑、转速失准问题。在设计思路上，整套装置采用封闭箱式壳体结构，上下分体式的金属壳体既能够为内部齿轮、传动轴、支撑轴承提供稳定的安装定位基准，保证各齿轮副的中心距、啮合间隙处于设计公差范围内，避免因安装偏差导致齿轮啮合偏磨、传动噪音过大的问题；同时封闭壳体能够储存润滑油脂，为内部运转的齿轮啮合面、轴承转动面提供持续的润滑防护，减少运转过程中的接触磨损，延长整套传动装置的使用寿命，也能阻隔外部粉尘、水汽进入传动腔内部，避免杂质进入啮合面造成齿轮异常损伤。在安装边界设计上，壳体的安装结合面、输入输出轴的轴伸长度、轴径尺寸都按照通用传动安装标准进行匹配设计，输入端可直接对接标准规格的驱动电机输出轴，输出端可通过联轴器、传动链轮等标准连接件对接工作负载端，安装法兰的孔位排布也适配常规设备的安装基座尺寸，不需要额外制作定制转接件就能够完成现场安装替换，能够大幅降低设备装配和后期维护的替换成本。装置内部的各级齿轮均采用直齿圆柱齿轮结构，加工工艺成熟，装配调试难度低，运转过程中不会产生额外的轴向力，能够降低两端支撑轴承的轴向负载，提升轴承的使用寿命，同时直齿轮的啮合传动噪音更低，适合对运行噪音有一定要求的室内生产设备使用。整套传动结构的传动路径清晰，各级传动载荷分配均匀，能够在额定负载范围内长期稳定运行，既可以作为独立的减速单元配套各类非标设备使用，也可以作为集成传动模块嵌入到成套设备的动力系统中，适配不同场景下的减速传动需求。
