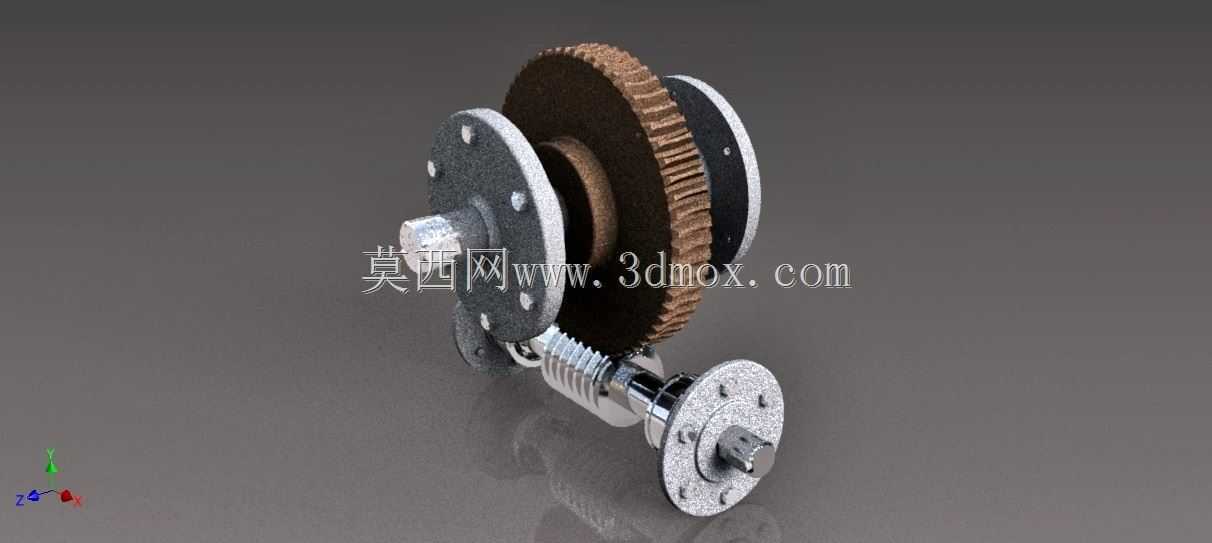

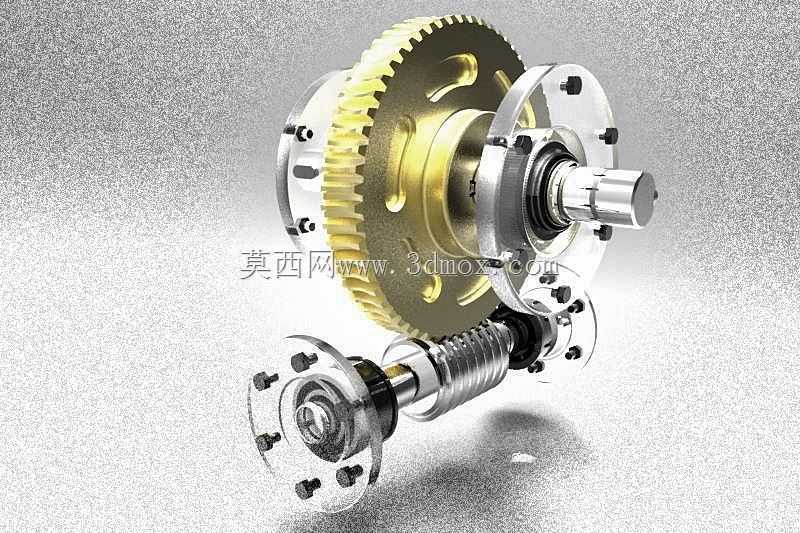

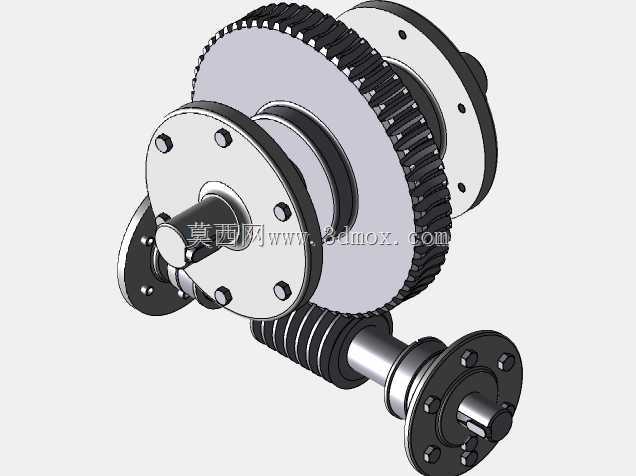

蜗轮蜗杆式1:60速比减速传动装置

该款减速传动装置主要应用于需要大减速比、低输出转速同时兼顾高扭矩输出的工业传动场景，常见于自动化输送线、小型物料提升设备、精密进给机构、包装设备的动力输入端，也可适配轻工机械、食品加工设备中需要平稳低速传动的工位，能够将原动机输出的高转速低扭矩动力，转化为适配作业端需求的低转速高扭矩动力，匹配不同工况下的负载运行要求。从功能特性来看，该装置采用蜗轮蜗杆配合圆柱齿轮的二级传动结构，速比设定为1:60，传动过程中运行平稳，噪音控制表现优异，同时蜗轮蜗杆结构自带反向自锁特性，可在无额外制动部件的情况下避免输出端负载倒转，提升设备运行的安全系数，输入端与输出端采用同轴式布局，能够有效缩减传动系统的整体安装空间，适配结构紧凑的设备安装需求。在设计思路上，该装置优先考虑传动效率与结构可靠性的平衡，蜗轮采用耐磨合金材质适配蜗杆的高速啮合工况，主传动大齿轮采用调质处理的合金钢材质，保证大扭矩传递下的齿面强度与使用寿命，壳体采用分体式法兰连接结构，既方便内部传动部件的装配与后期维护，也能保证整体壳体的刚性，避免传动过程中壳体形变影响齿轮啮合精度。端盖位置设置多组均匀分布的紧固螺栓，保证密封性能的同时，可适配不同规格的密封件，满足不同工况下的防尘、防渗漏要求。从安装边界来看，该装置输入端与输出端均采用标准轴径设计，轴端设置键槽用于动力传递的周向固定，两端法兰安装面设置统一规格的安装孔位，可直接与标准规格的电机、负载端法兰进行对接，无需额外制作转接件，整体径向尺寸控制紧凑，轴向长度适配常规小型传动系统的安装空间，安装时仅需保证输入输出轴的同轴度误差在允许范围内，即可实现稳定运行，无需复杂的调试工序。装置的润滑腔设计兼顾了飞溅润滑的油道布局，可保证各啮合齿面、轴承位置在运行过程中得到充分润滑，降低长期运行的磨损速率，延长整体使用寿命。
