带减震结构双轮移动悬挂推进吊舱

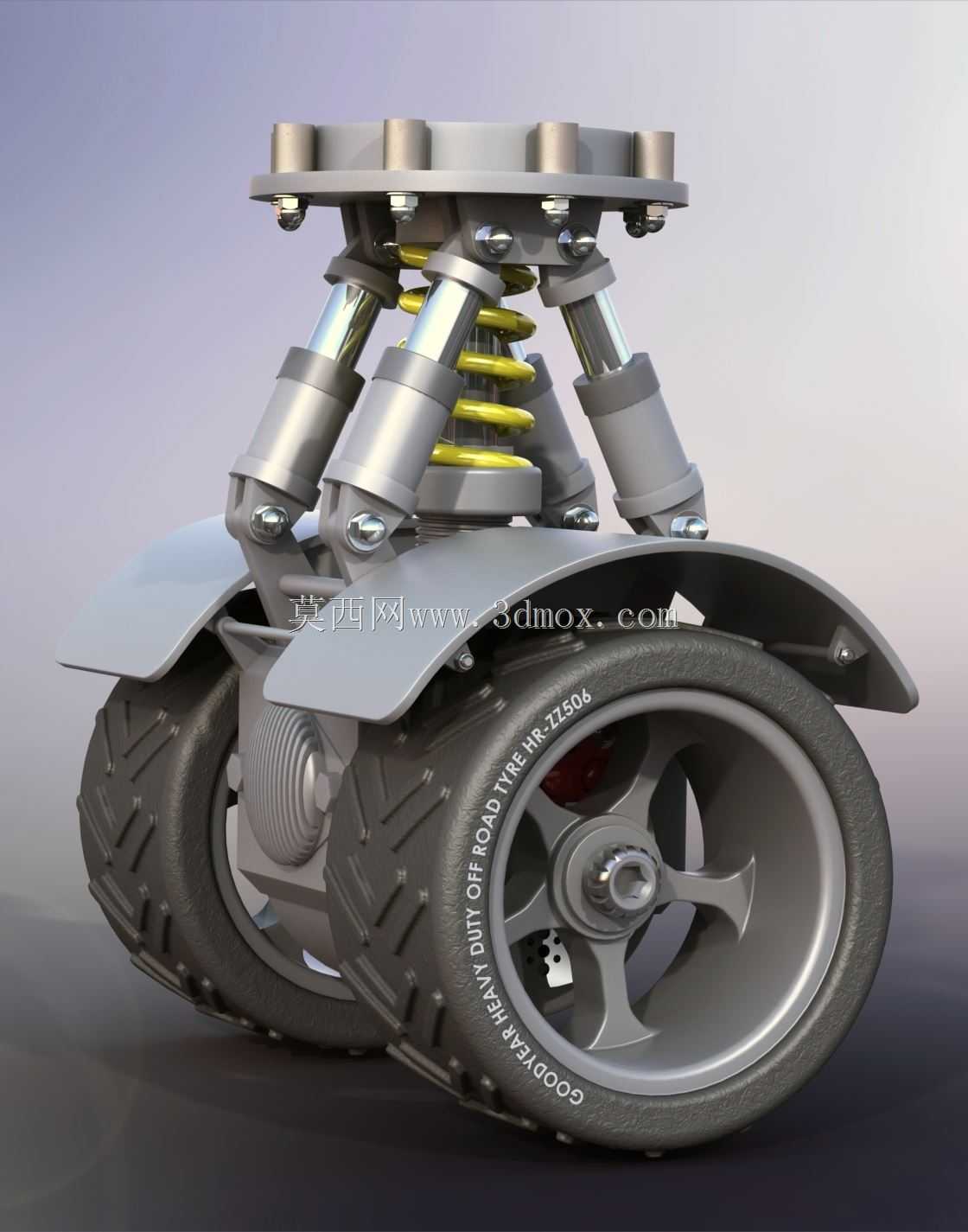

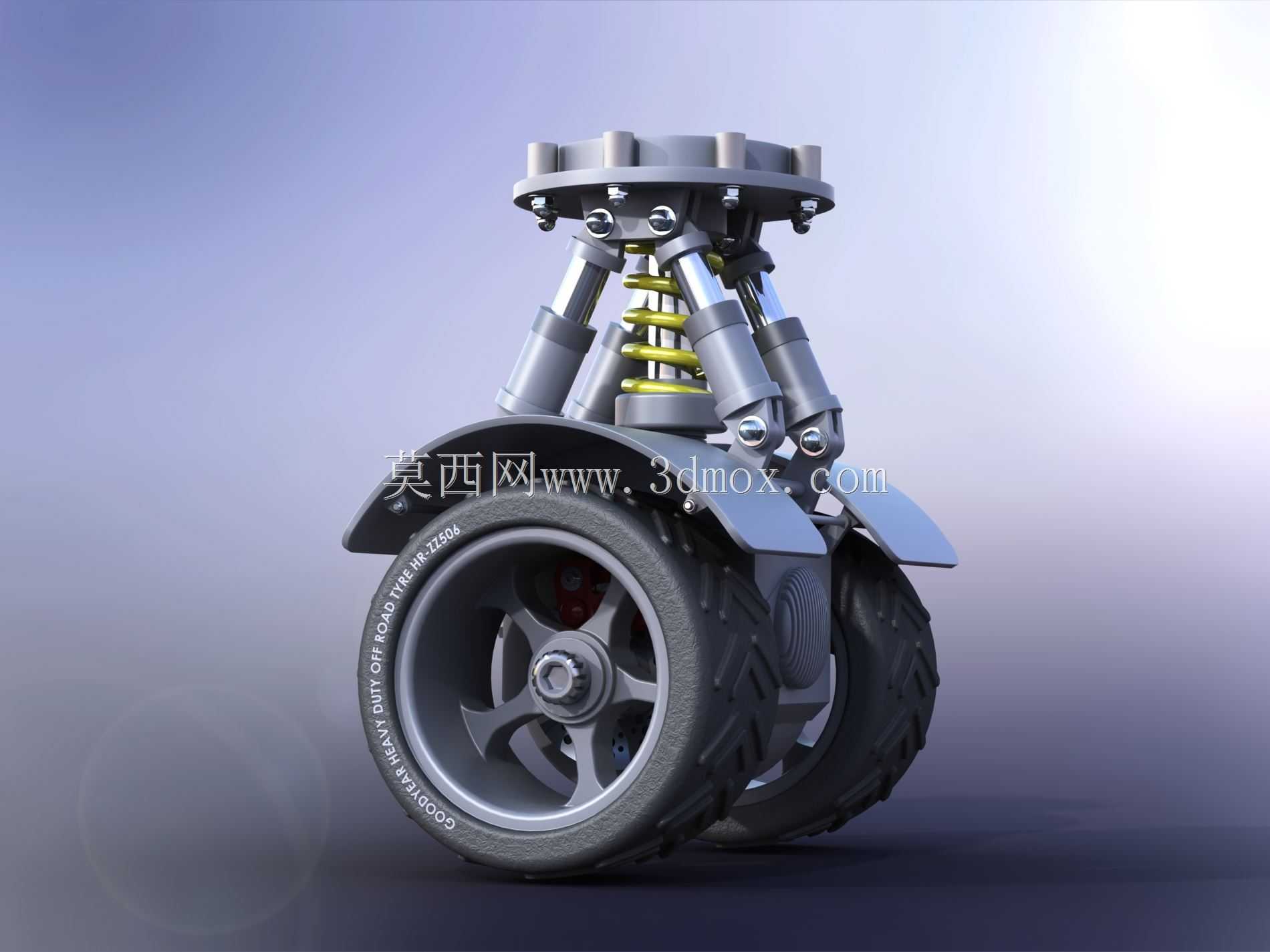

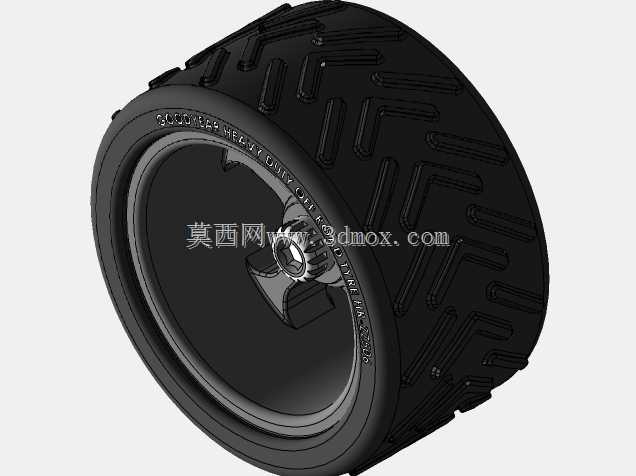

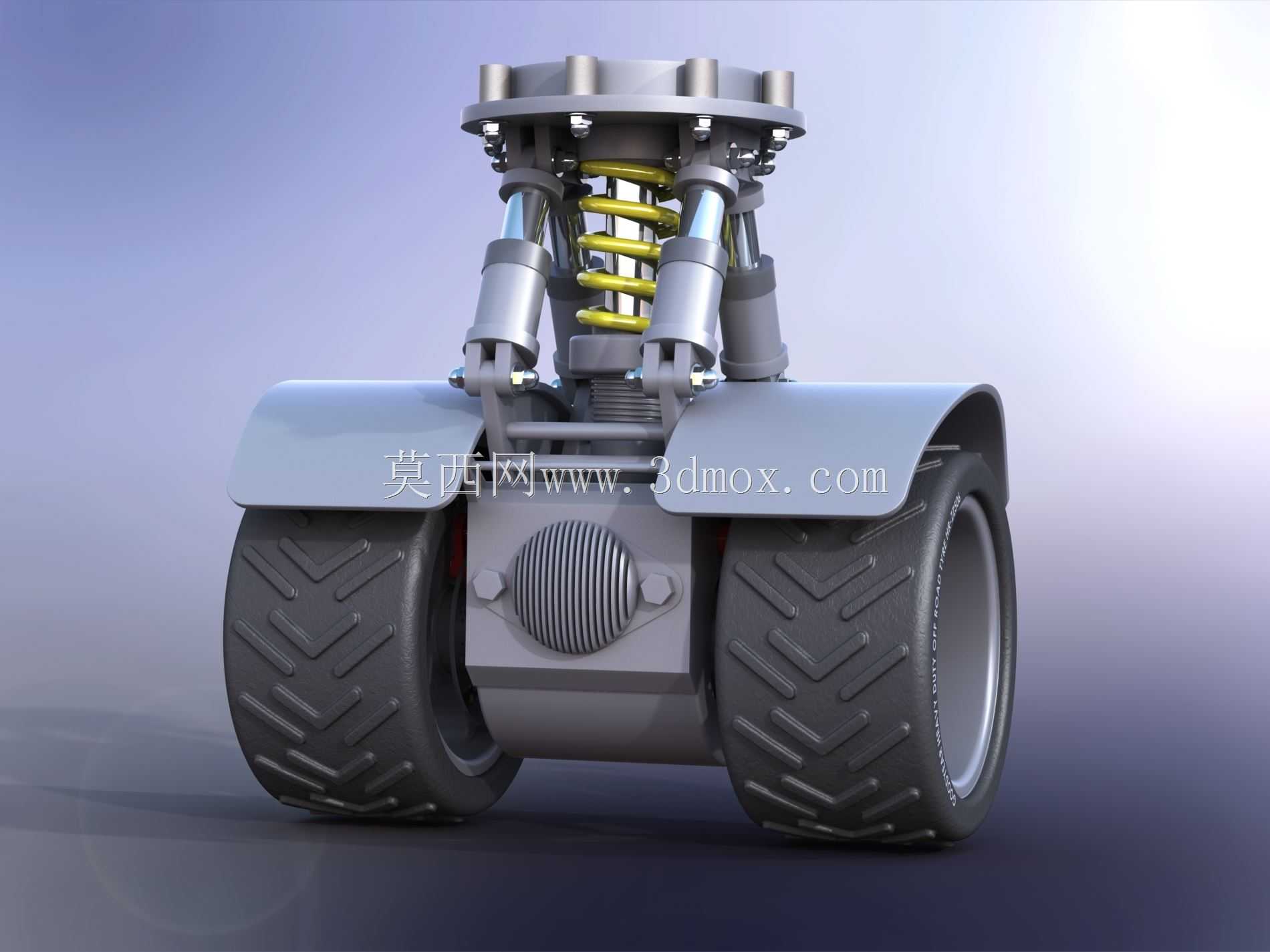

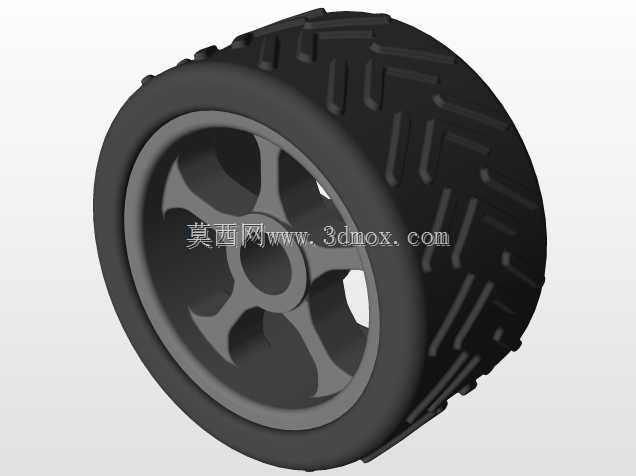

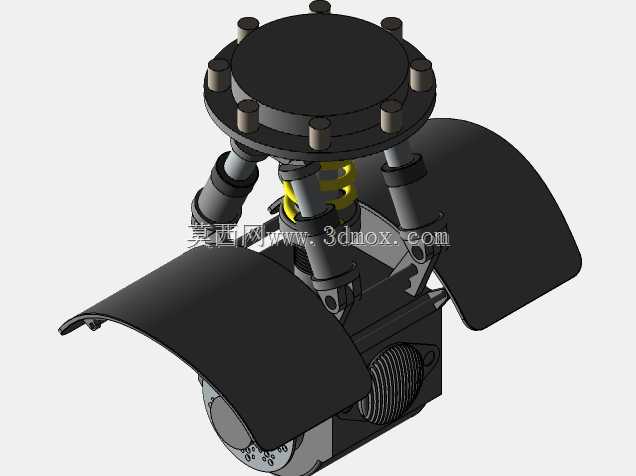

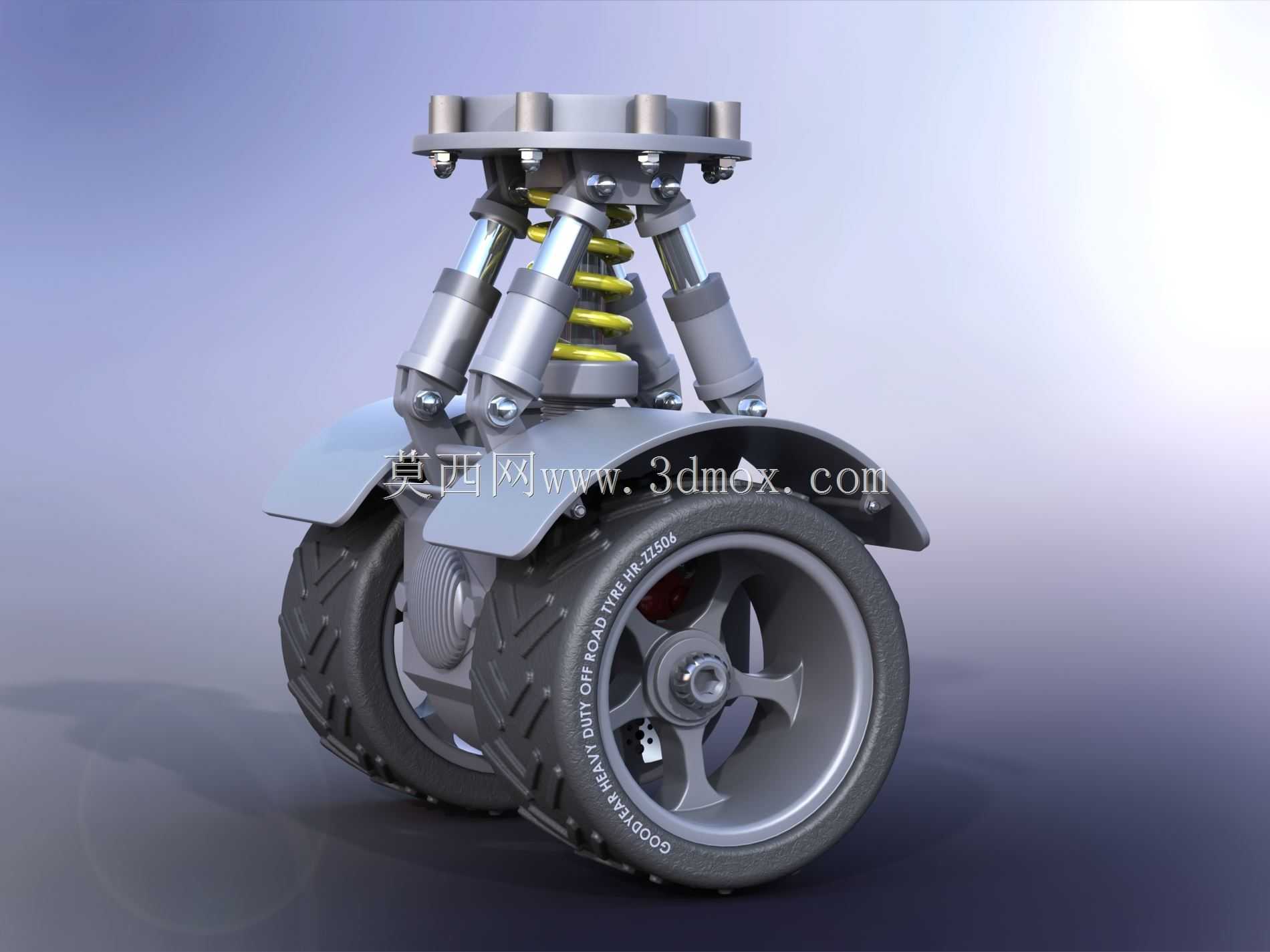

这款带减震结构的双轮移动悬挂推进吊舱，主要面向小型移动机器人、特种巡检设备、小型爬壁作业平台以及轻量化无人载具的行走端设计，可作为独立的驱动悬挂单元集成到各类小型移动装备中，适配需要在不平整路面、存在小幅颠簸的作业面完成移动行进的场景，比如建筑外立面检测爬壁机器人、狭小空间管道巡检机器人、小型仓储转运无人小车等设备，都可以通过搭载该吊舱获得稳定的行走支撑与行进动力输出。从功能特性来看，该吊舱采用对称式双轮布局，上部设置带均布安装孔的法兰式连接基座，可直接与设备主体底盘进行刚性连接，基座下方集成多组对称布置的阻尼减震支柱，搭配螺旋压缩弹簧构成完整的缓冲减震系统，当行走轮经过凹凸不平的作业面时，多组减震支柱可根据路面起伏产生独立的伸缩形变，配合弹簧的弹力缓冲与阻尼件的吸能作用，有效抵消路面颠簸带来的冲击载荷，避免上部搭载的设备主体受到刚性冲击，保障搭载的检测元件、控制模块等精密部件的运行稳定性。吊舱下部的双轮采用深纹路越野风格橡胶轮胎，胎面的块状防滑纹路可提升与接触面的摩擦力，无论是金属壁面、水泥路面还是带少量浮尘的作业面，都能提供足够的抓地力避免行进打滑，轮毂采用一体式金属结构设计，与轮轴、传动部件直接连接，可稳定传递行进扭矩。在设计思路上，该吊舱采用集成化模块化设计思路，将连接基座、减震机构、轮组、传动连接位整合为一个独立单元，无需额外设计复杂的悬挂连接结构，设备研发时只需在上部底盘预留对应尺寸的法兰安装位，即可快速完成该行走单元的装配，大幅缩短小型移动设备的研发周期。多支柱斜向布置的减震结构，相比传统单柱式减震拥有更大的侧向支撑刚度，在吊舱承受侧向载荷、或者设备进行转向动作时，可有效避免悬挂结构产生过大的侧向形变，保障轮组始终与接触面保持足够的接触面积，不会出现轮组翘起、抓地力不足的问题。从安装边界来看，上部法兰基座的安装孔采用圆周均布设计，适配主流小型移动设备的底盘安装孔距，整体结构的纵向高度预留了足够的减震行程，不会在减震支柱压缩到极限位置时出现轮组与上部基座碰撞的问题，双轮的横向间距经过优化，既保证了行走时的侧向稳定性，又不会占用过多的横向安装空间，可适配宽度尺寸有限的小型设备安装需求，轮组外侧预留的挡泥结构可阻挡行进过程中带起的泥水、碎屑，避免杂物进入减震支柱与传动结构的缝隙中，延长结构的使用寿命。
