回转式空气压缩机螺杆转子结构

回转式空气压缩机的螺杆转子是容积式压缩设备的核心做功部件，广泛应用于工业气动动力供给、工厂气源站配套、轨道交通制动供气、医用压缩空气制备、食品加工洁净气源输送等场景，是各类需要稳定压缩空气输出场景中不可或缺的核心传动压缩元件，承担着腔体内空气吸入、封闭压缩、压力输出的全流程功能，其型线设计精度直接决定整台压缩机的容积效率、运行噪音、排气压力稳定性以及整机使用寿命。

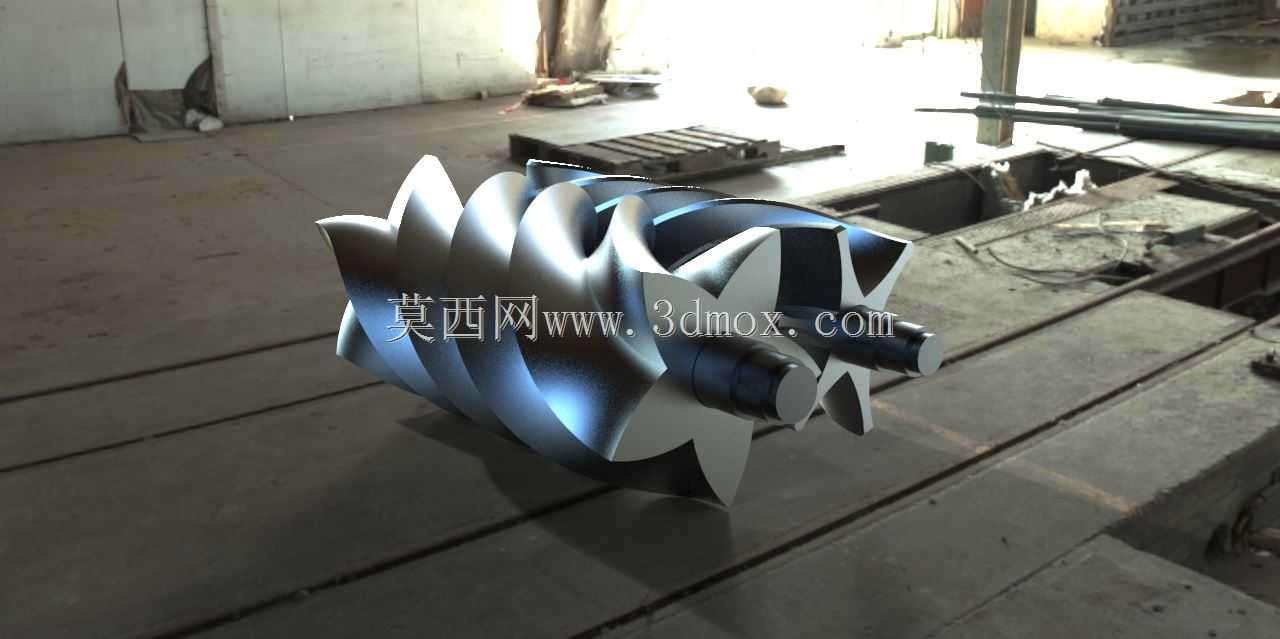

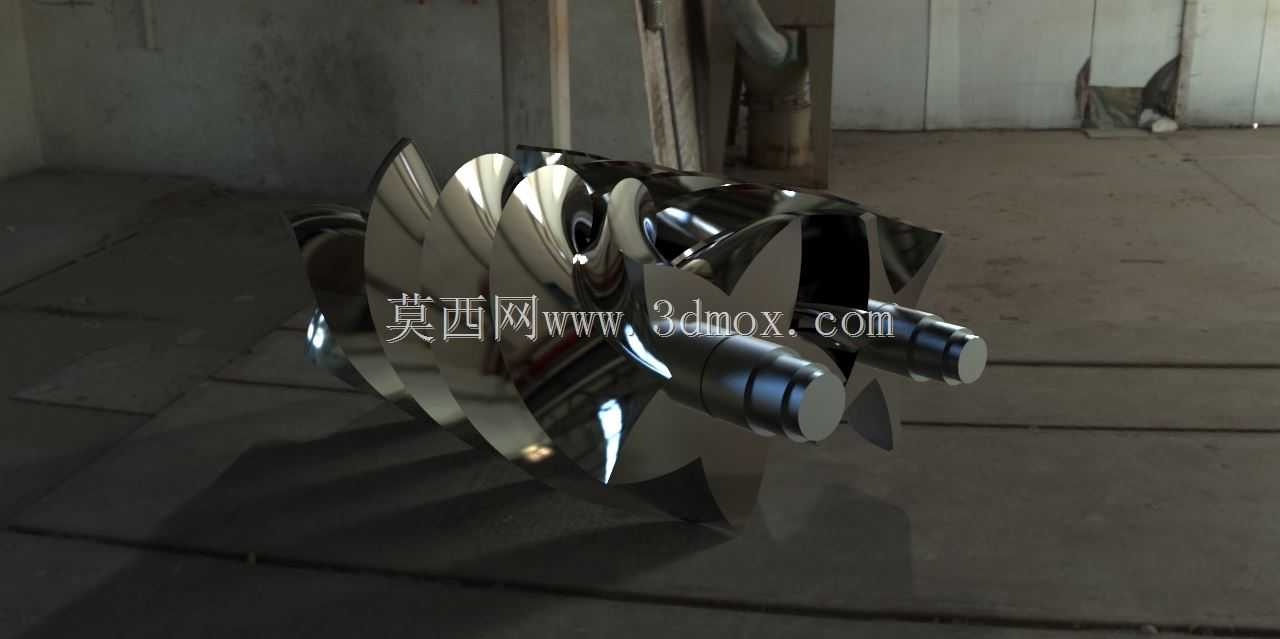

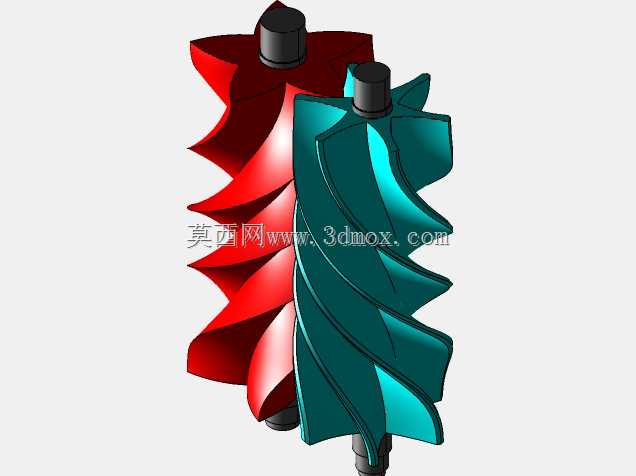

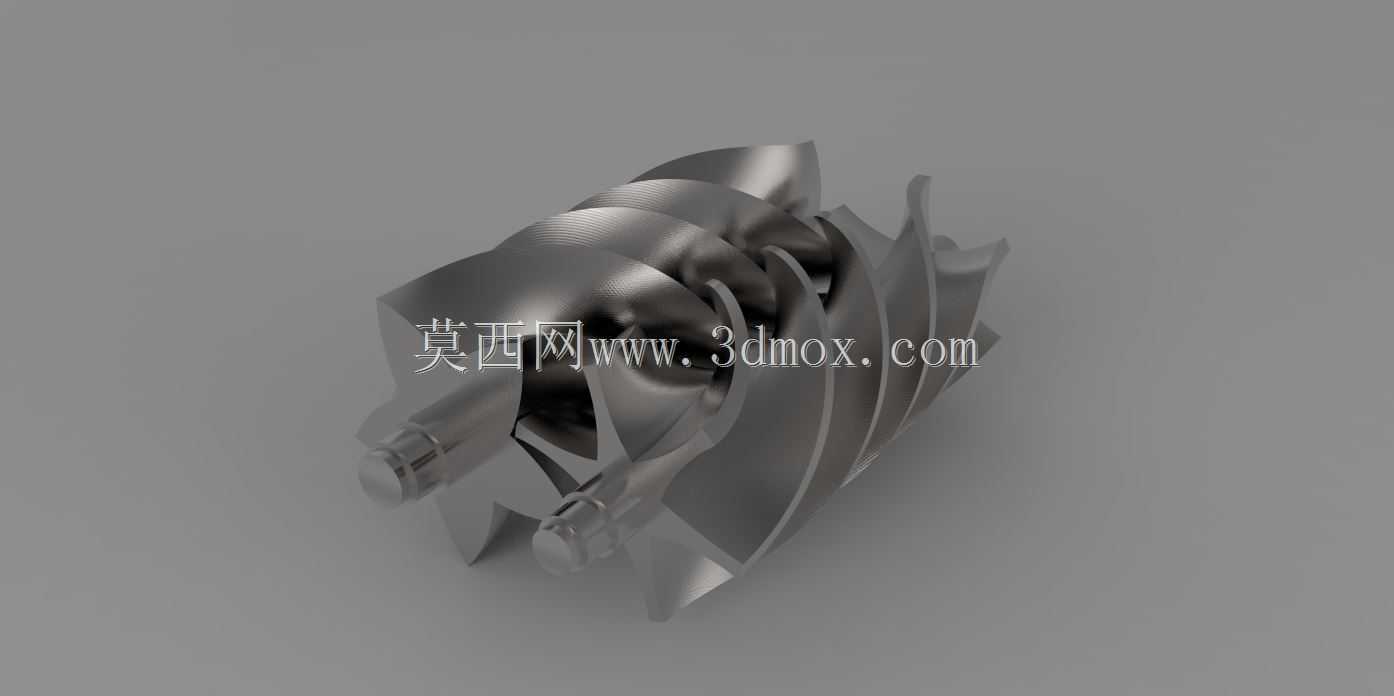

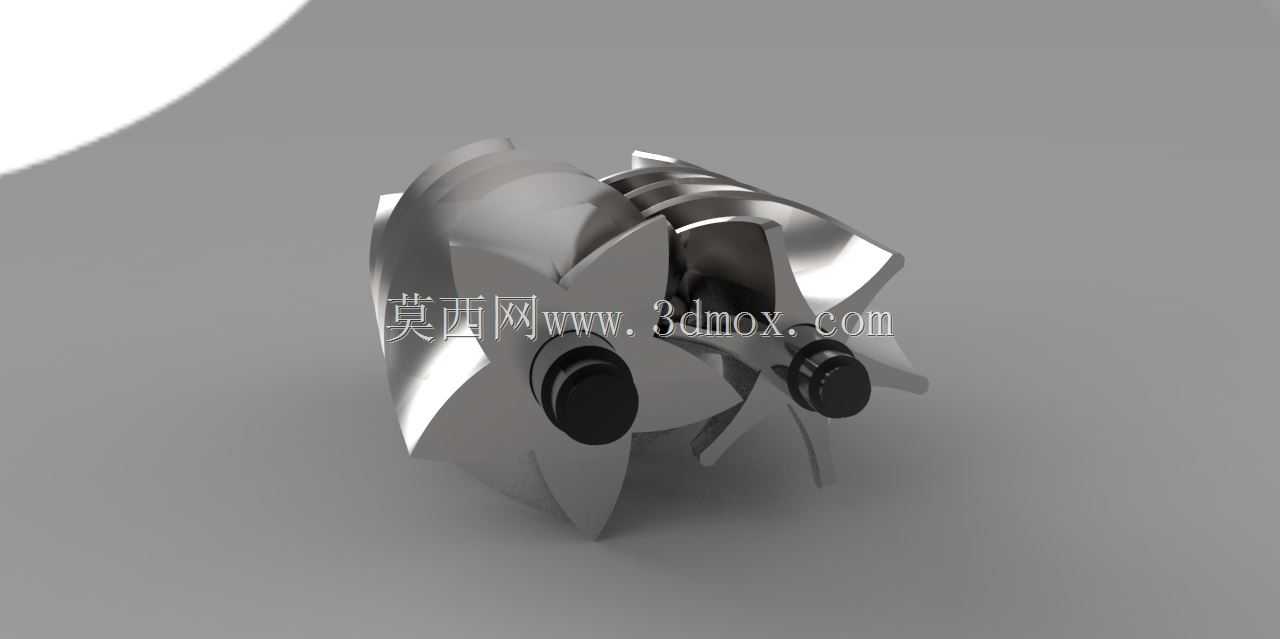

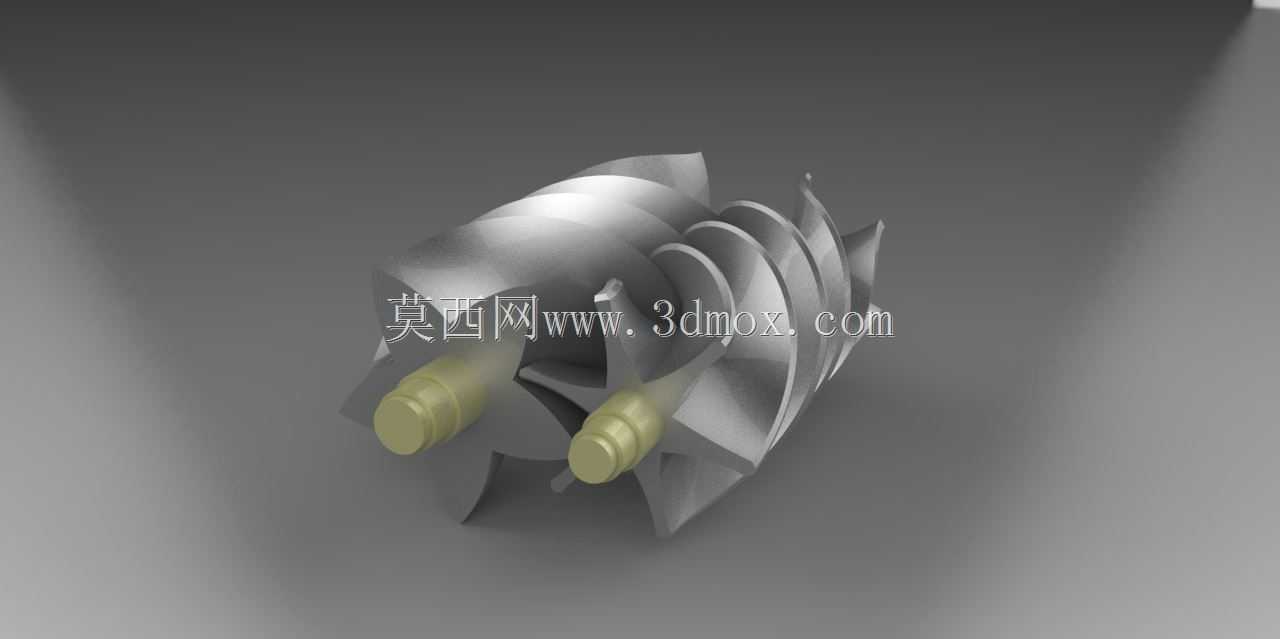

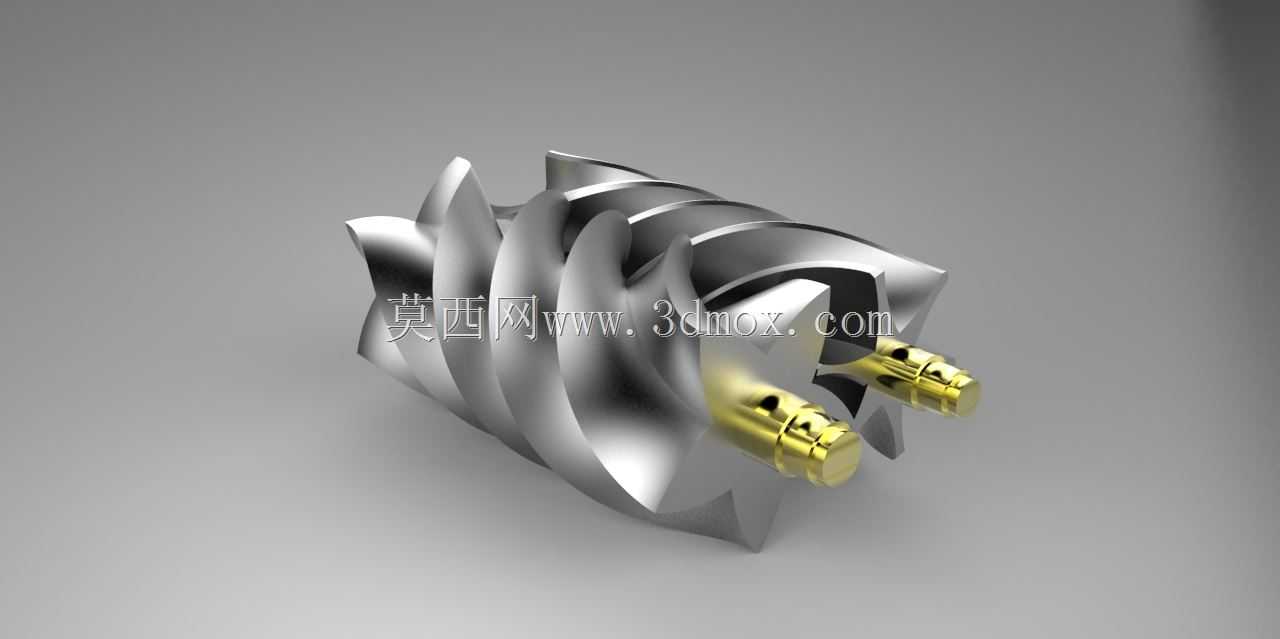

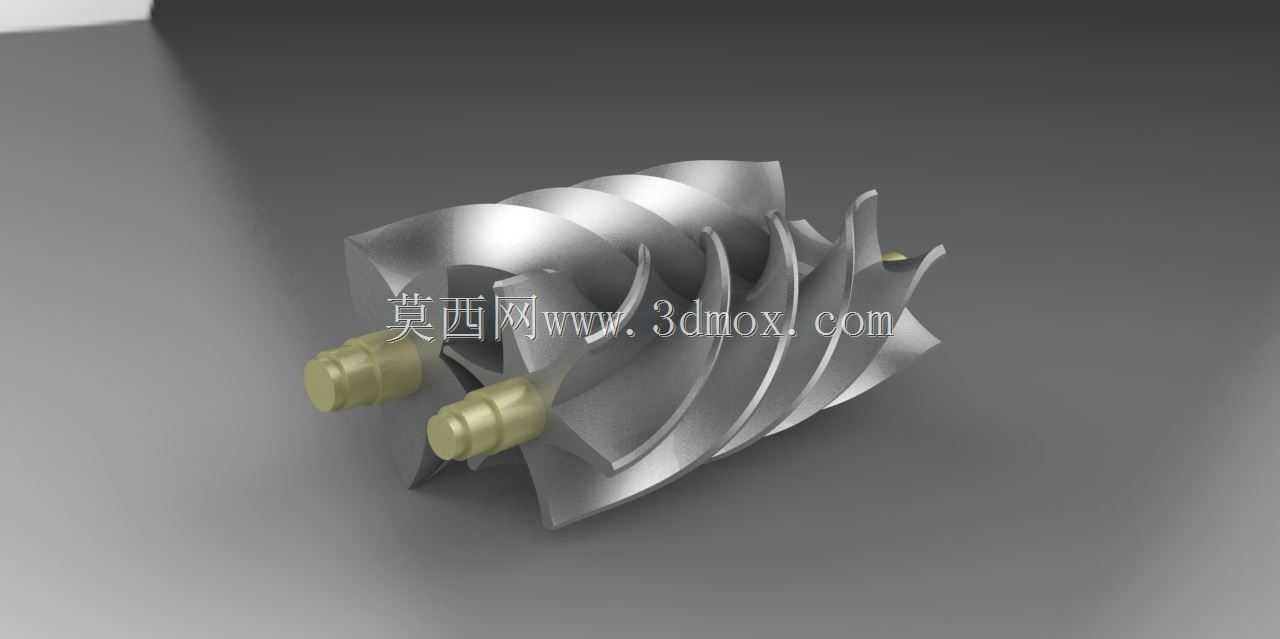

该转子采用对称啮合的双螺杆结构设计，两个转子的螺旋齿面经过精密型线拟合，运行过程中齿面之间保持极小的均匀啮合间隙，既可以避免转子运转时发生刚性摩擦损耗，又能最大程度减少压缩腔内部的气体回流泄漏，保证压缩过程的容积效率。转子两端设计有同轴定位轴颈，可直接与主机腔体内的径向轴承、推力轴承配合安装，轴颈的同轴度公差严格控制在微米级，能够保障转子在数千转每分钟的高速运转状态下保持平稳，避免出现齿面偏磨、振动超差的问题。

在设计过程中，针对转子的螺旋升角、齿顶圆弧、齿根过渡曲面做了多轮优化，通过调整螺旋导程参数，让空气在齿槽容积内的压缩过程更平缓，有效降低压缩过程中的气流脉动噪音，同时减少气流对齿面的冲蚀磨损。转子的外螺纹直径与内啮合尺寸经过匹配调校，能够适配对应排量规格的压缩机腔体，安装时可直接嵌入主机的气缸型腔内，两端轴颈与轴承座的安装边界预留了标准密封件的安装位，可搭配常规骨架油封实现腔体与外部轴承腔的密封隔离，避免润滑油渗入压缩腔造成气源污染，同时防止压缩空气泄漏到外部影响排气压力。

从实际使用场景来看，该结构的转子相比传统活塞式压缩部件，具备运行平稳无往复惯性力、连续排气无压力脉动、易损件少维护周期长的优势，能够适配长时间连续运行的工业供气需求，在中小排量的固定式、移动式空压机中都有广泛的适配性，其型线设计也兼顾了加工可行性，可通过五轴铣削、成型磨削工艺完成精密加工，满足量产时的精度一致性要求。
