旋转斜盘式恒压交流压缩机结构设计

该旋转斜盘式恒压交流压缩机属于容积式流体输送设备，核心应用场景覆盖小型气动系统气源供给、低压流体恒压输送、实验台流体循环配套、小型制冷压缩回路等领域，可在稳定工况下持续输出压力波动极小的压缩介质，适配对输出压力稳定性要求较高的连续作业场景，避免因压力脉动造成的后端设备动作偏差、管路振动、计量失准等问题。

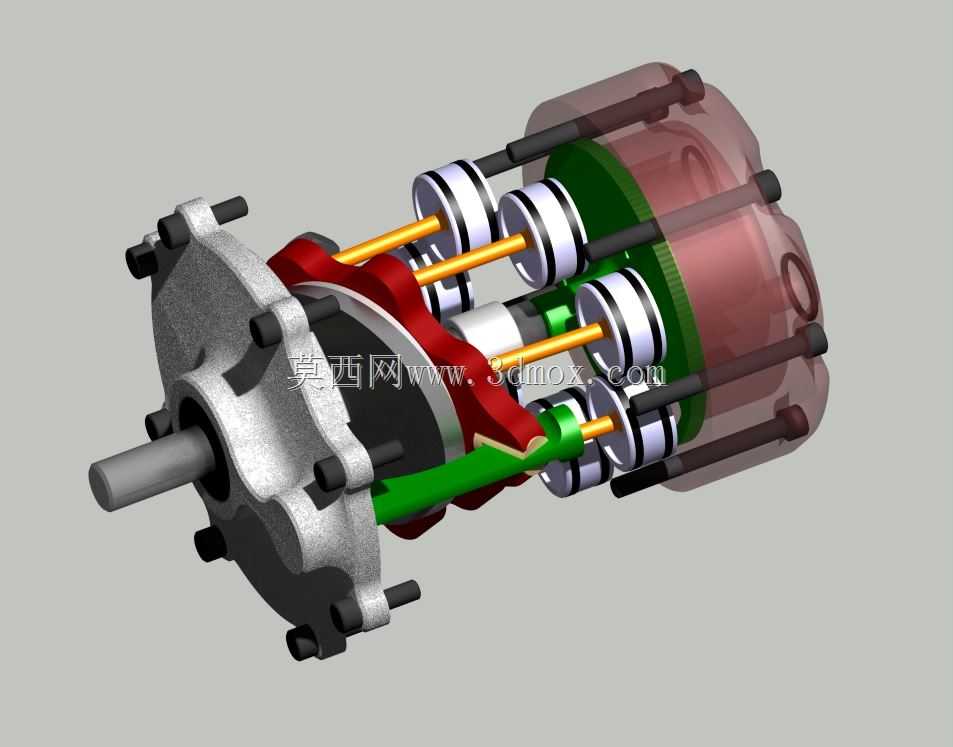

设备核心功能依托斜盘旋转带动周向均布的活塞组件做往复直线运动，通过配流结构精准控制进排气时序，实现介质的连续吸入、压缩与排出，自带的旋转式进排气阀可随主轴转动同步完成配流动作，无需额外设置独立的阀组驱动结构，大幅压缩了设备整体轴向尺寸，同时降低了阀组启闭的滞后损耗，提升容积效率。整体结构采用周向对称布局，活塞组件沿主轴圆周方向均匀排布，运转过程中往复惯性力可实现大部分自平衡，有效降低整机振动幅值，延长支撑轴承与密封件的使用寿命。

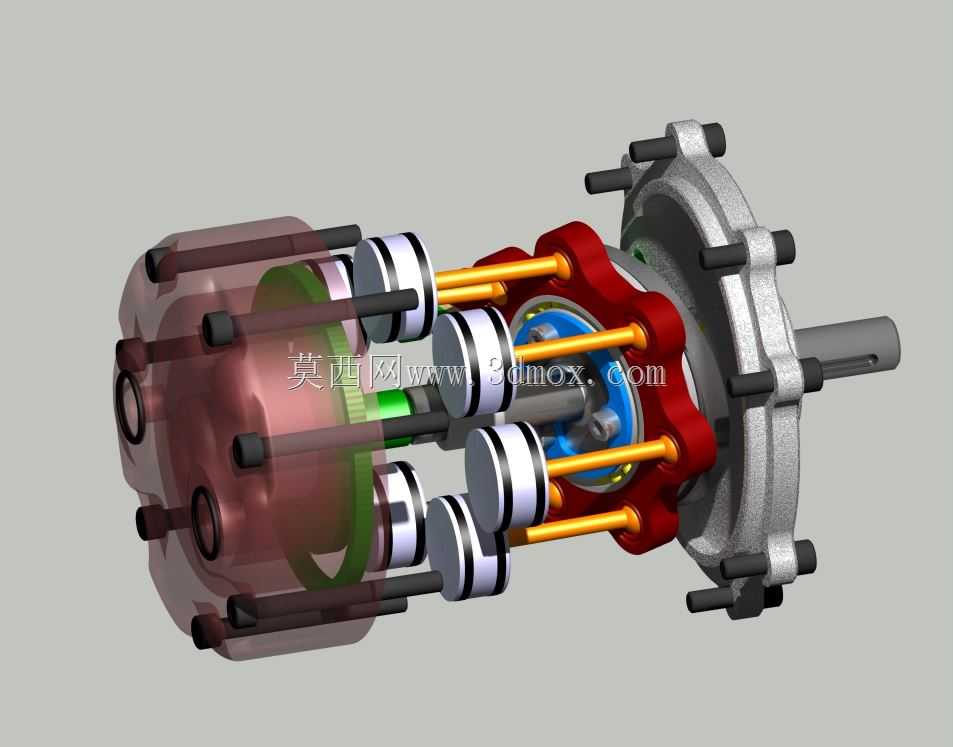

设计过程中采用模块化拆分思路，将整体结构拆解为动力输入轴组件、斜盘传动组件、活塞往复组件、缸体配流组件、端盖密封组件五大模块，各组件间通过长拉杆实现轴向锁紧，配合定位销保证周向装配精度，既便于加工阶段的公差分配，也方便后期运维过程中的易损件更换，无需完全拆解整机即可完成密封件、活塞环等损耗部件的替换。

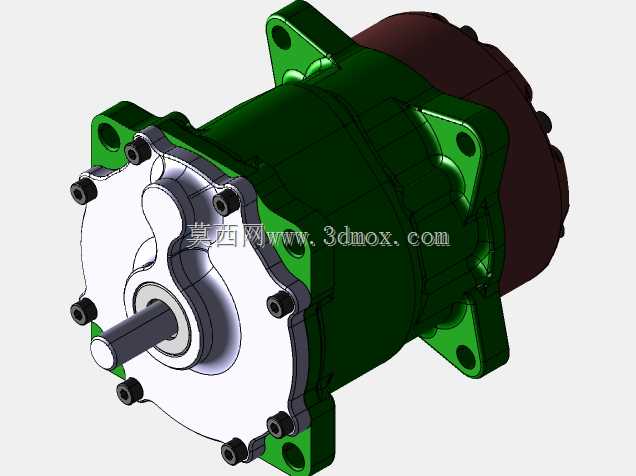

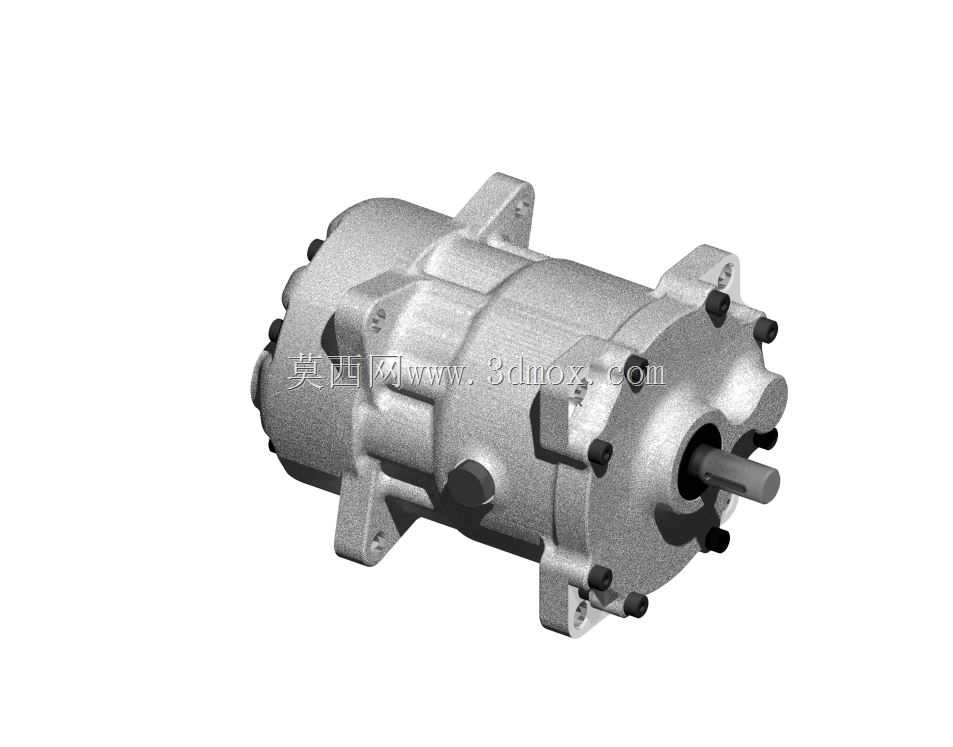

外形尺寸方面，整机采用同轴圆柱式布局，输入轴与输出法兰保持同轴设计，安装边界可适配常规小型泵类的安装基座，端盖预留的标准螺栓孔位可直接对接同规格的管路法兰，轴向长度控制紧凑，可安装在空间局促的设备舱内部，安装时仅需保证输入轴与驱动电机的同轴度误差在允许范围内，即可实现平稳运转，无需额外设计复杂的调心支撑结构。内部流道采用平滑过渡设计，减少介质流动过程中的沿程阻力损失，配合活塞组件的低摩擦密封结构，可在较低的驱动功率下实现额定压力输出，兼顾运行效率与能耗表现。
