燃油动力移动式空气压缩机结构设计

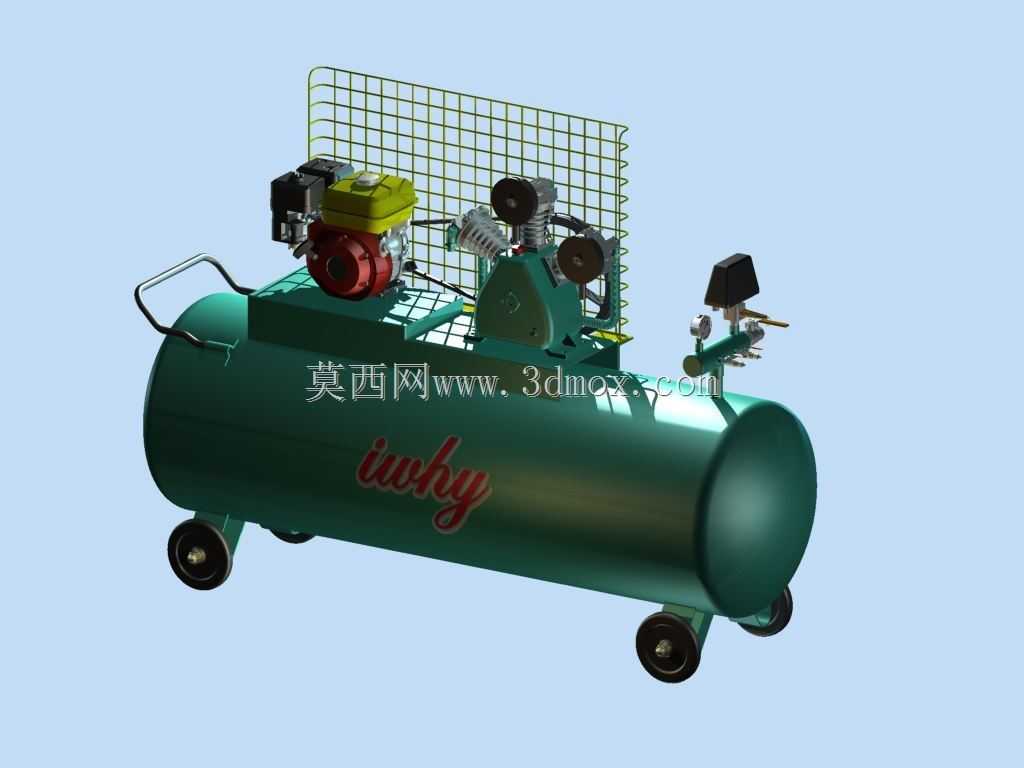

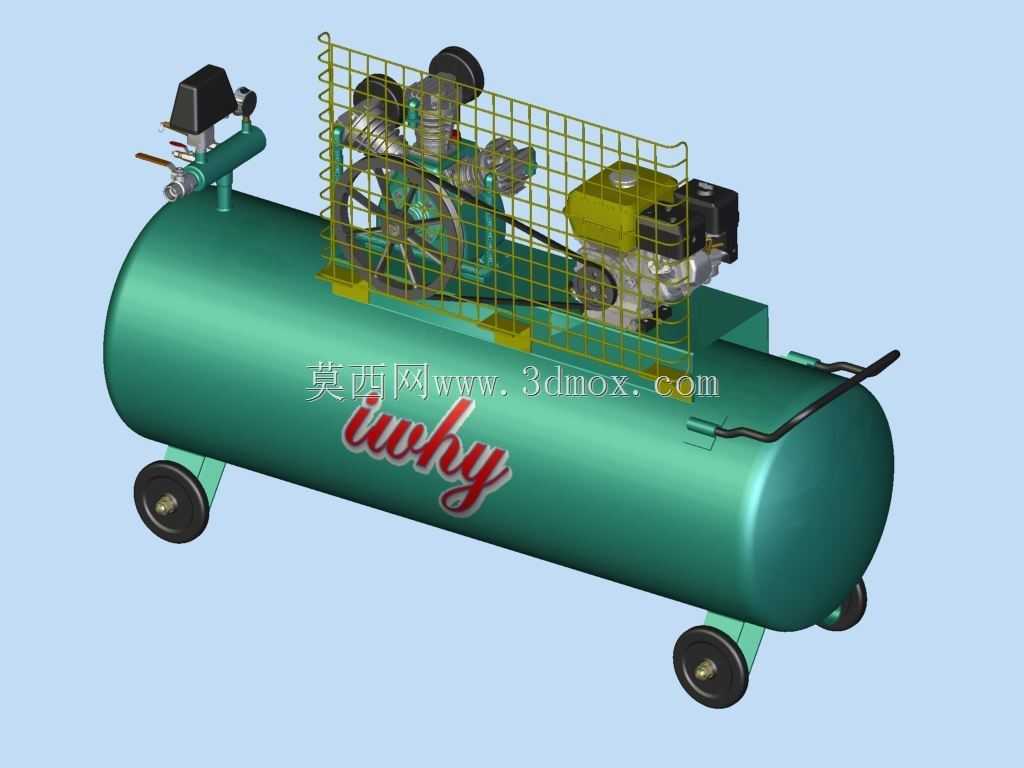

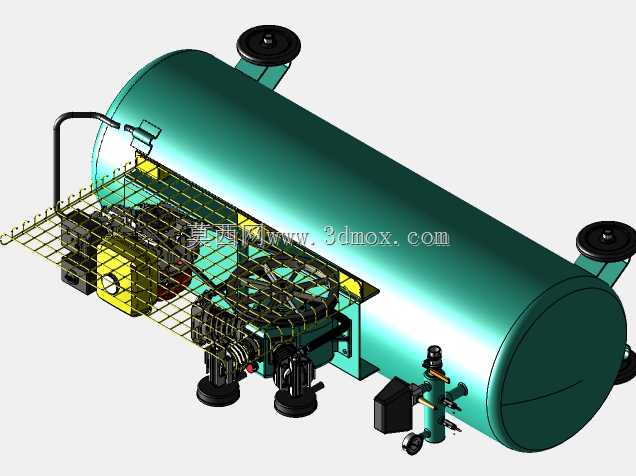

这款燃油驱动的移动式空气压缩机，主要面向无外接电力供应的野外作业场景设计，可广泛应用于道路抢修、户外管线施工、矿山野外采掘、偏远区域基建作业、应急抢险救援等场景，为气动扳手、气动凿岩机、喷漆枪、气动吹尘工具、轮胎充气设备等各类气动工具提供稳定的高压压缩空气气源，摆脱工业供电的场景限制，适配复杂多变的户外作业环境。设备整体采用卧式储气罐作为承载主体结构，将动力单元、压缩泵头、控制组件全部集成安装在储气罐上方的安装基座上，底部配置四个带转向功能的耐磨脚轮，罐体尾部设置推拉扶手，可由单人轻松完成短距离转场移动，适配作业点位频繁变动的使用需求。在功能设计层面，设备采用燃油发动机作为动力输出源，通过皮带传动结构将动力传递至双缸活塞式压缩泵头，泵头外侧加装金属防护网罩，避免作业过程中异物卷入传动部件引发安全隐患；储气罐承担压缩空气存储、稳压的核心作用，罐体侧面配置压力控制阀组、排气接口、泄压安全阀、压力显示组件，可实时反馈罐内压力状态，超压状态下自动泄压保障使用安全，同时支持多路气动工具同时接驳作业。设计过程中充分考虑户外作业的可靠性需求，传动结构预留充足的散热间隙，发动机与泵头的安装位置做了减震缓冲处理，降低设备运行过程中的震动传递，减少连接部件松动的风险；整体布局遵循操作便利性原则，控制阀门、启动组件全部设置在靠近扶手的一侧，操作人员站在设备尾部即可完成启停、压力调节、气管接驳等全部操作，无需绕转设备。外形尺寸方面，整体长度控制在1.4米范围内，宽度控制在0.6米，高度不超过1米，储气罐采用标准压力容器规格设计，底部脚轮的安装高度预留了足够的地面通过间隙，可在不平整的砂石、泥土地面顺利推行，安装基座的固定点位采用标准化螺栓连接设计，后续维护时可快速完成泵头、发动机的拆卸更换，设备整体重心落在储气罐中轴位置，推行过程中不易发生侧翻，能够满足长时间户外连续作业的使用需求。
