吉普牧马人鲁比肯越野车型三维结构设计

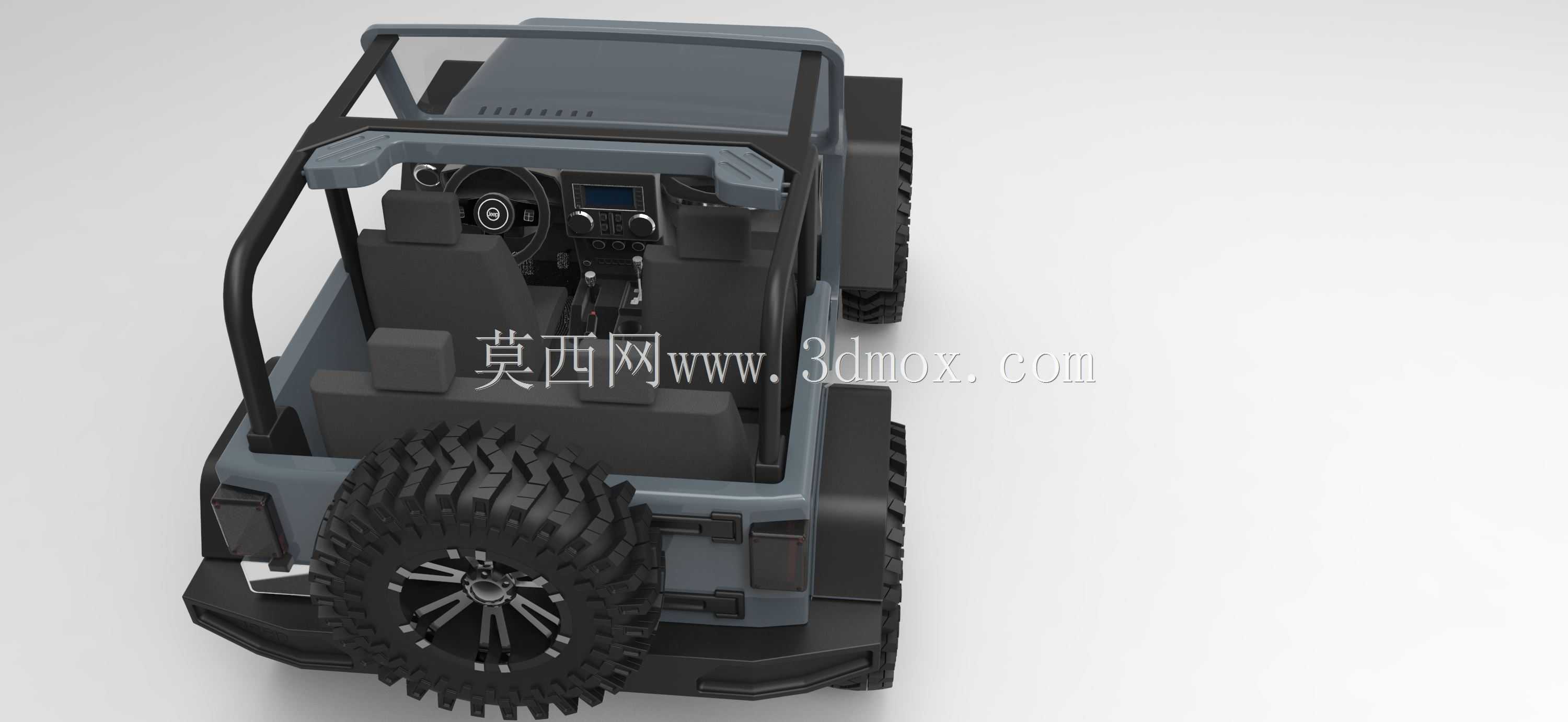

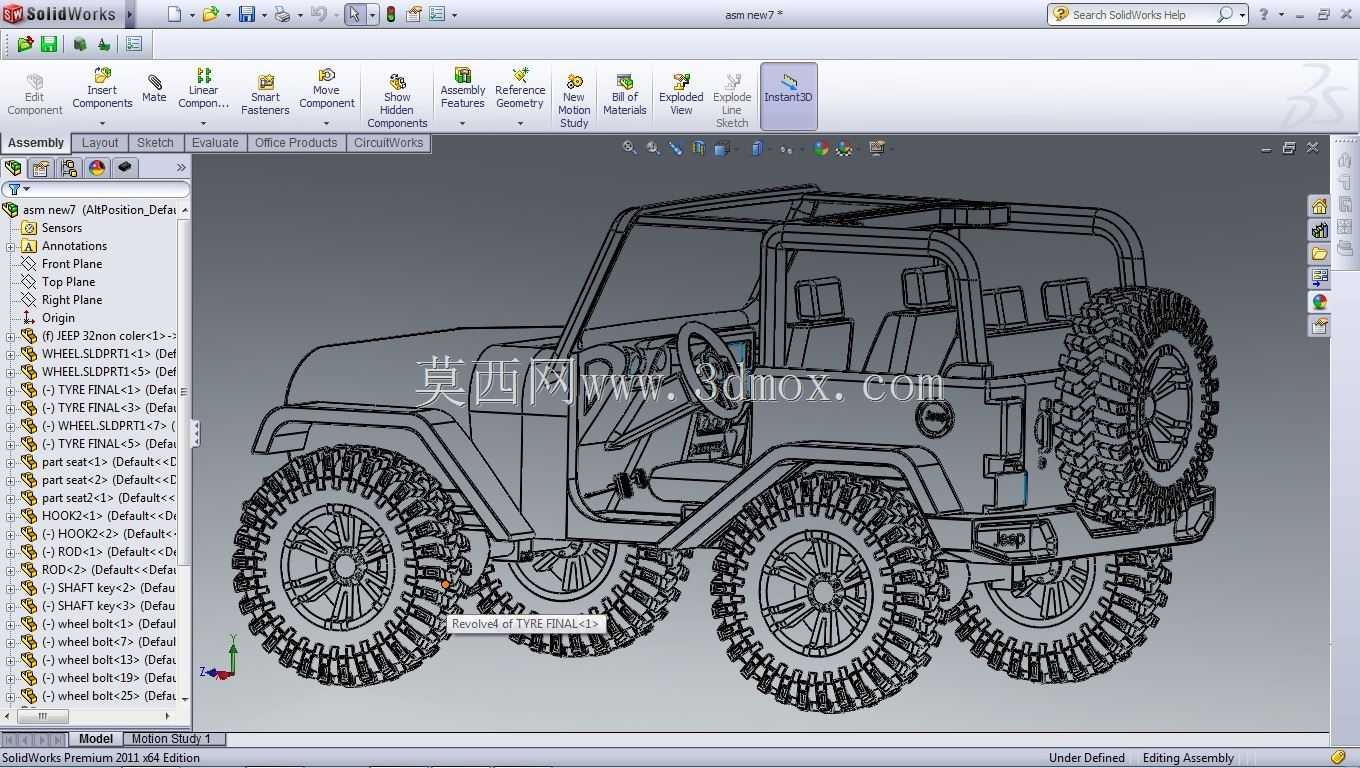

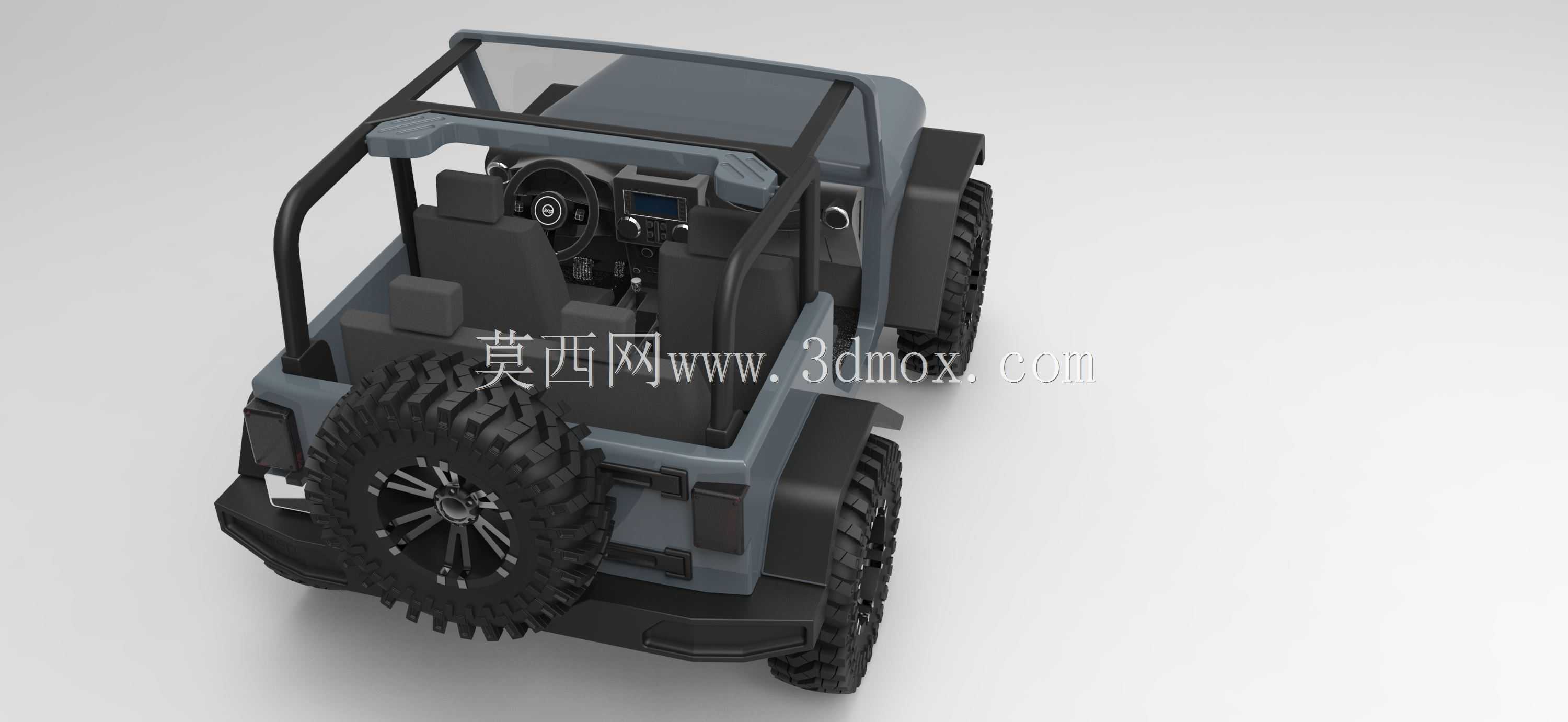

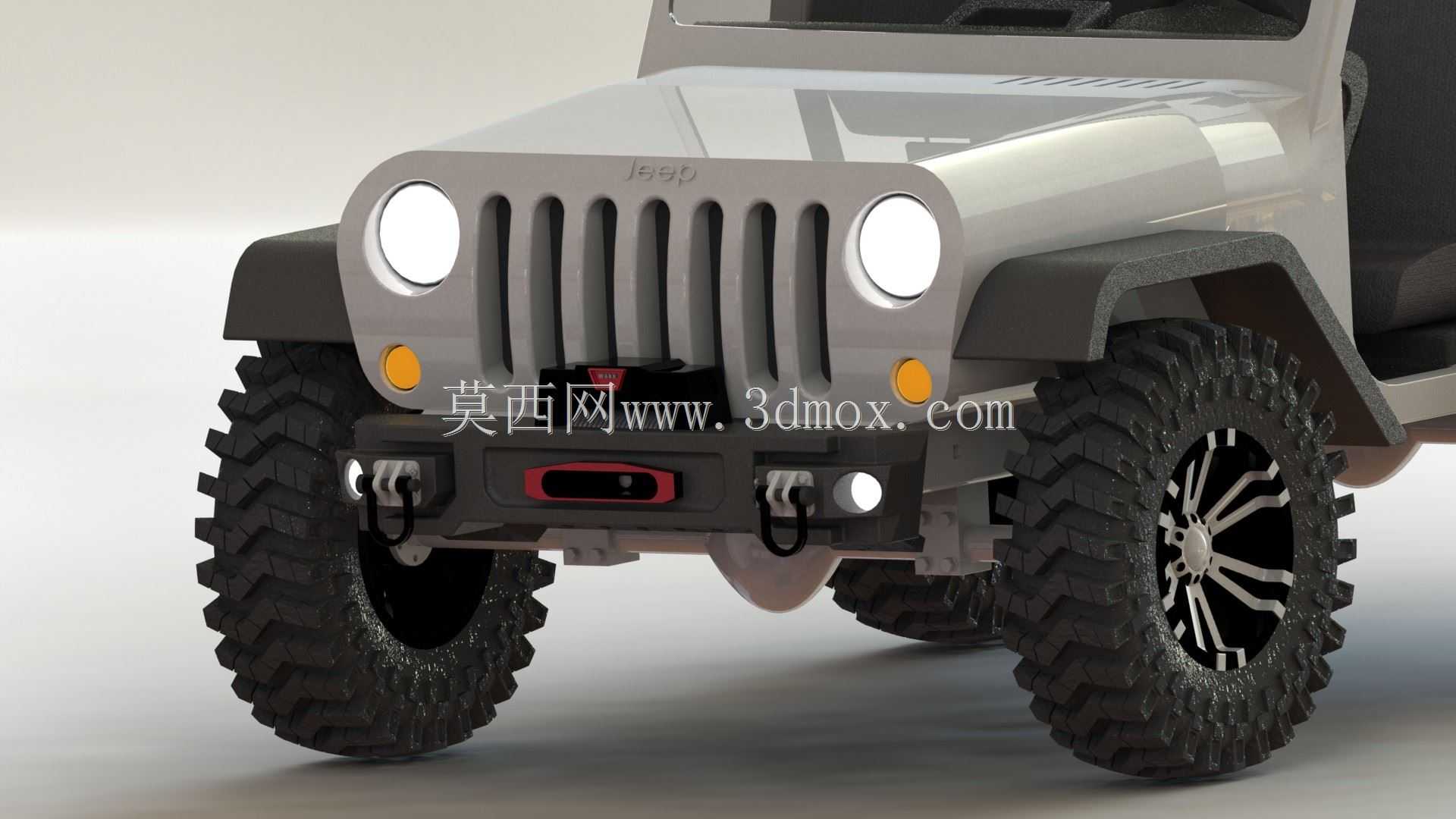

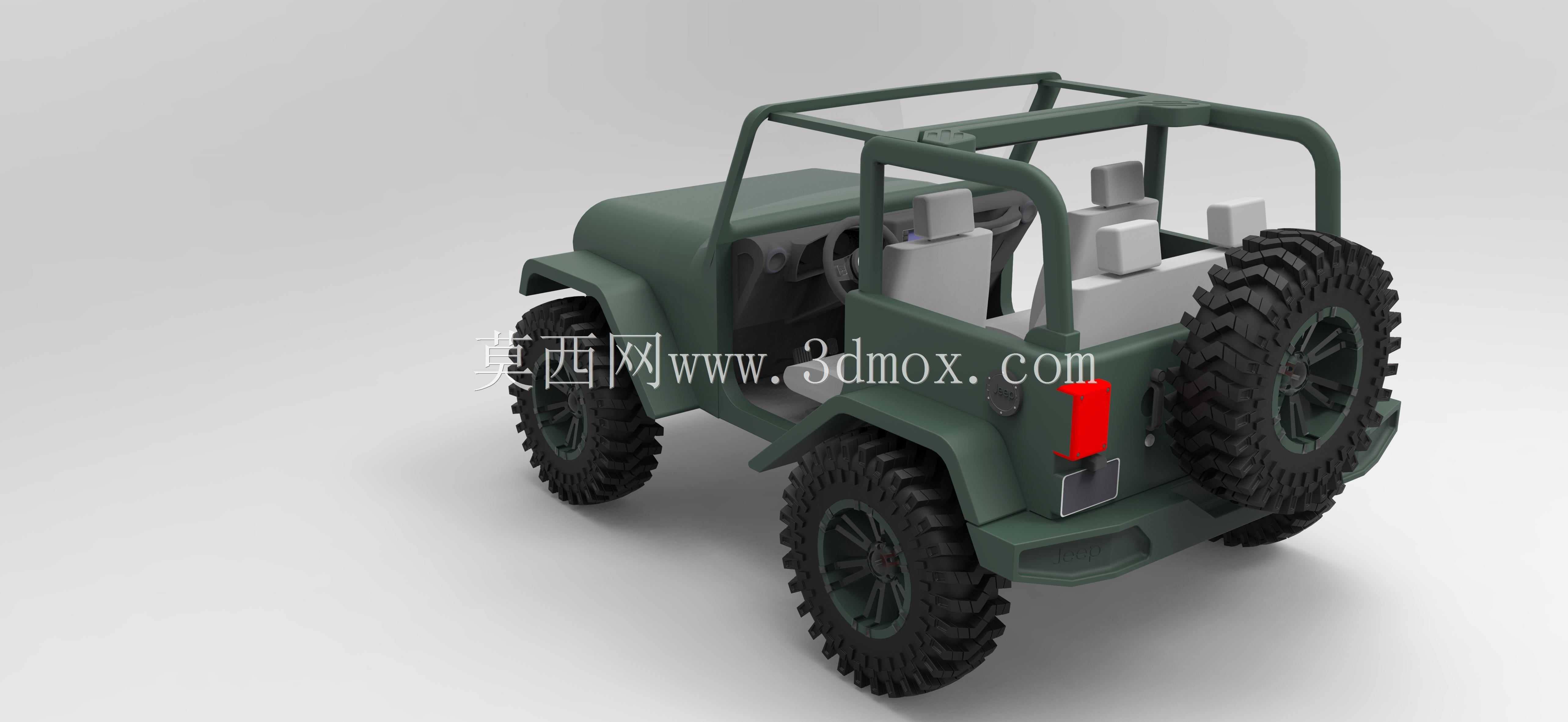

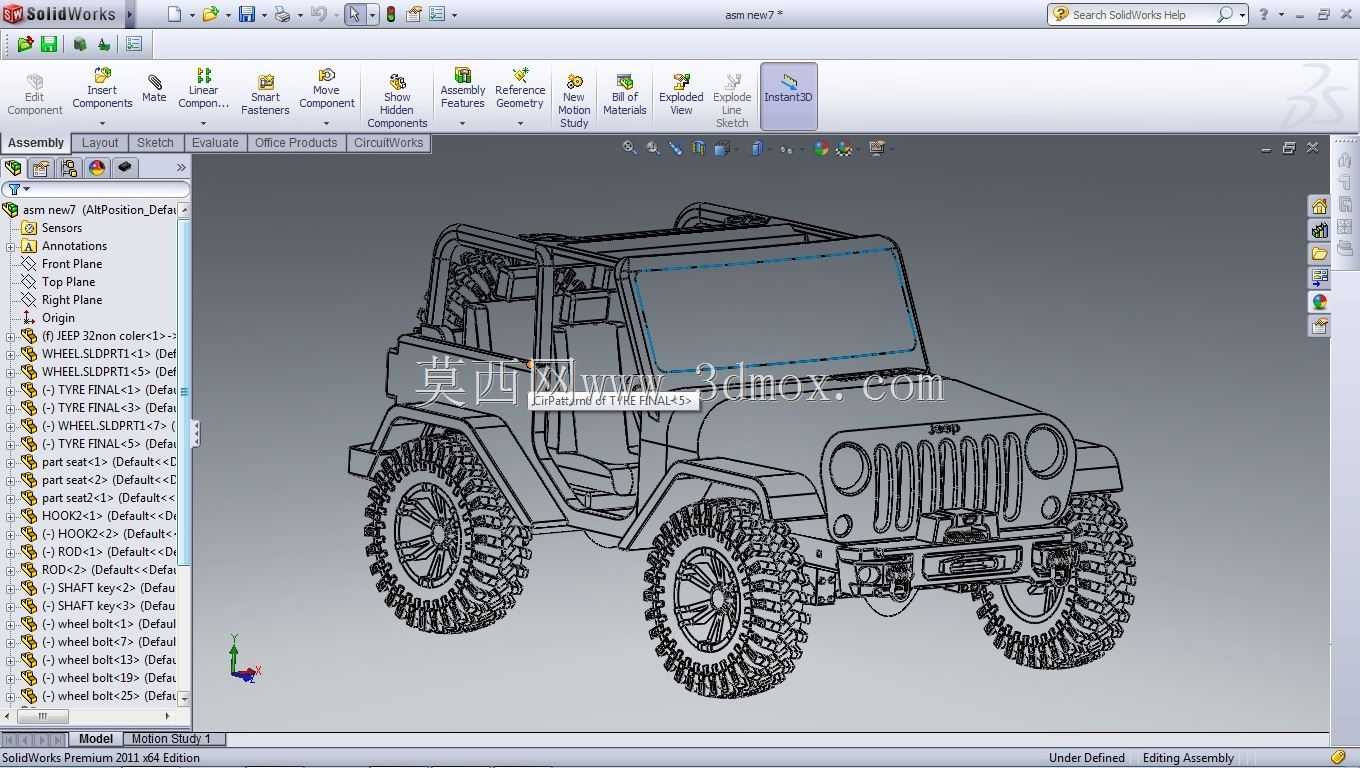

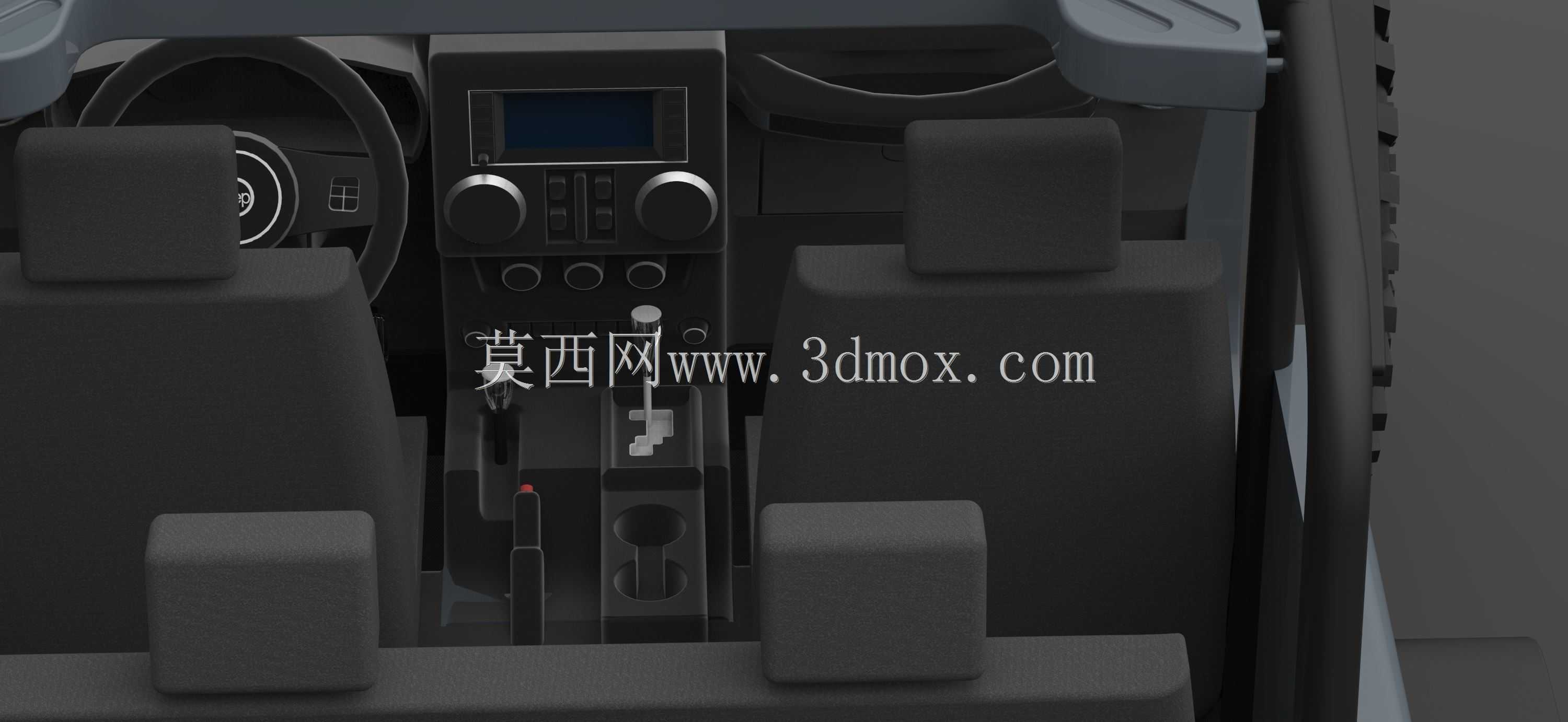

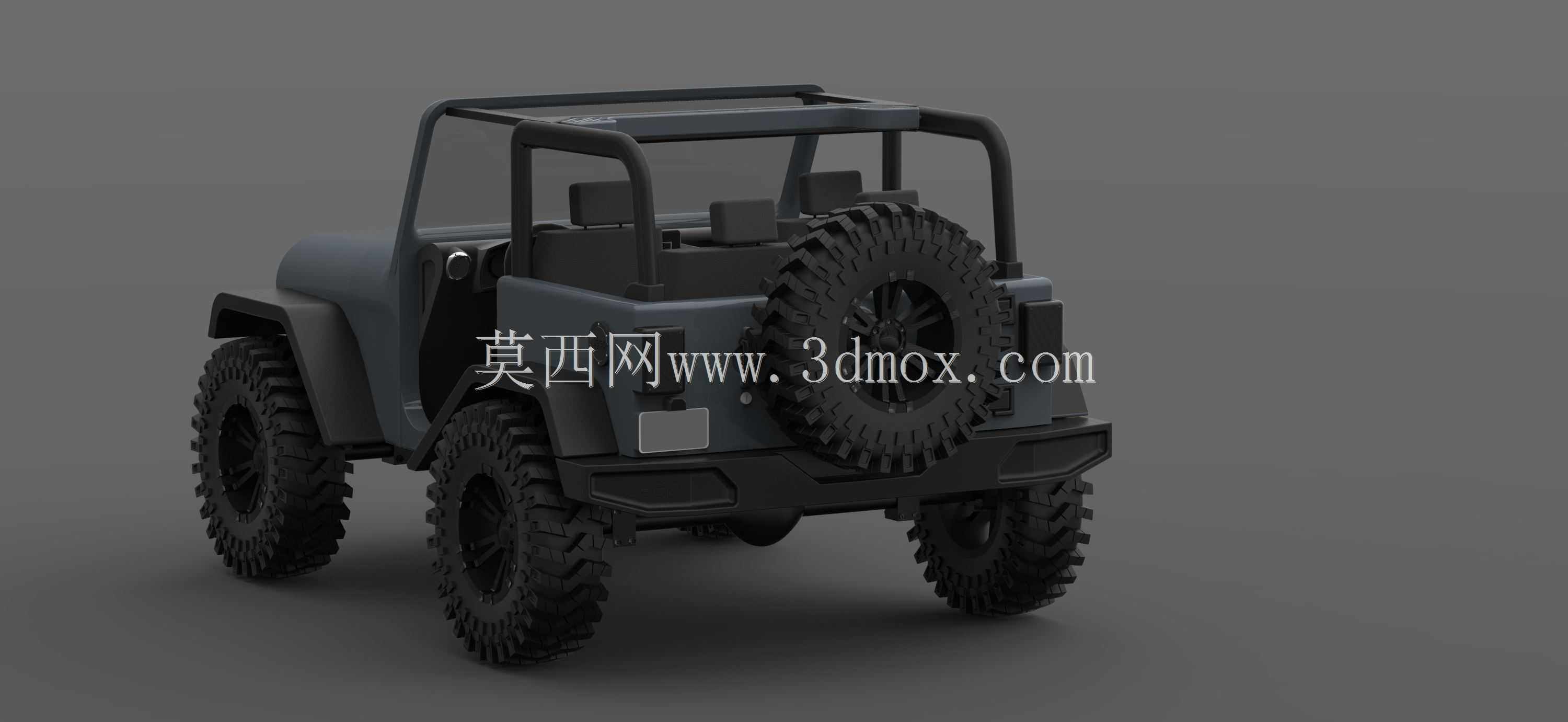

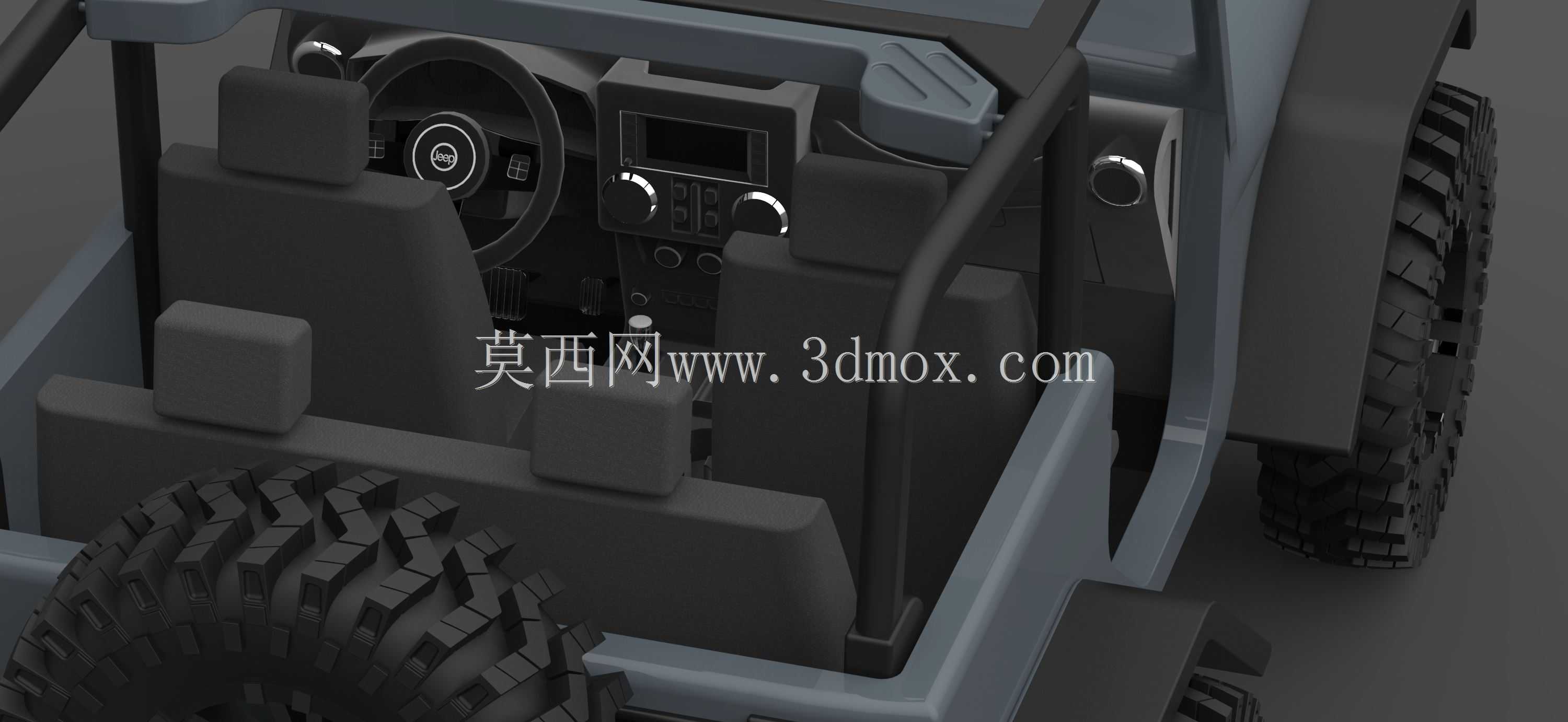

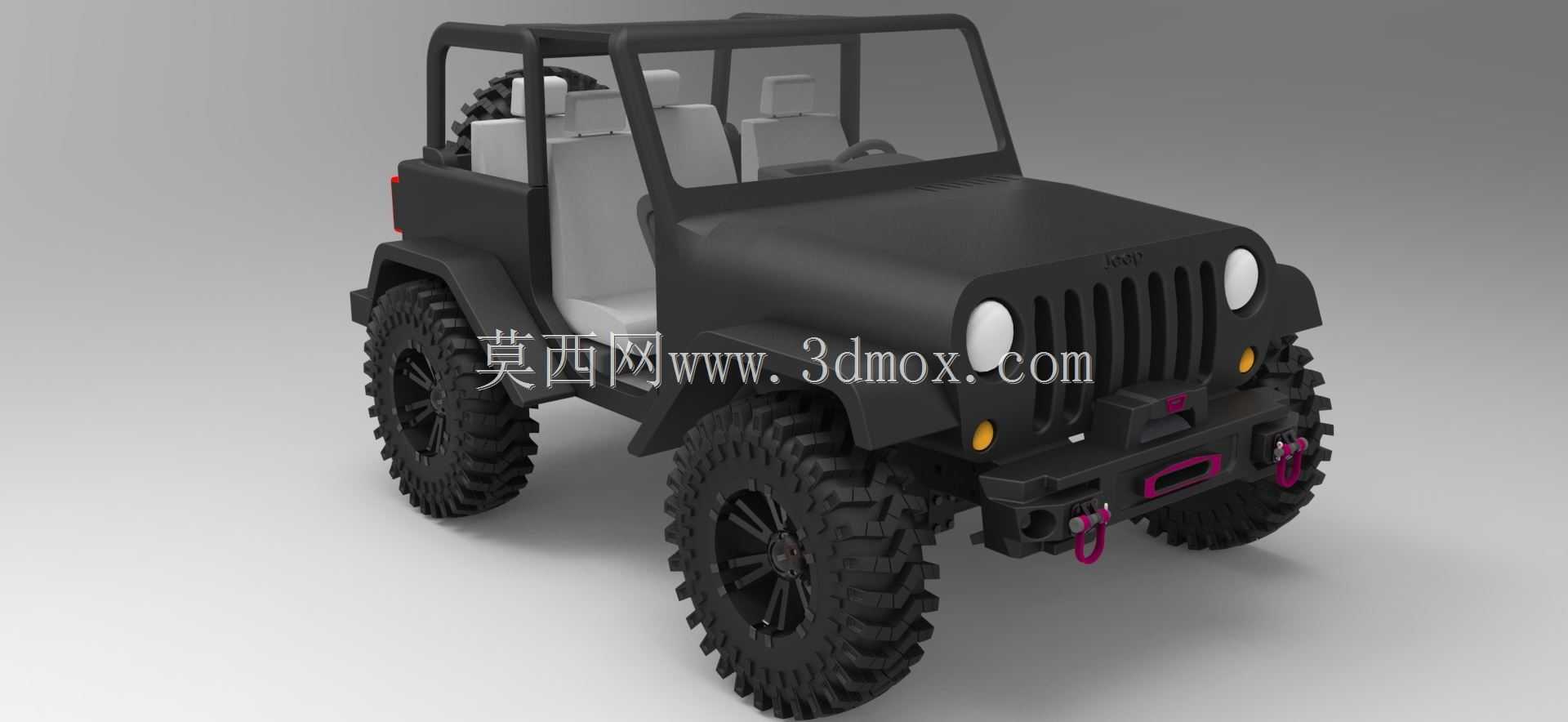

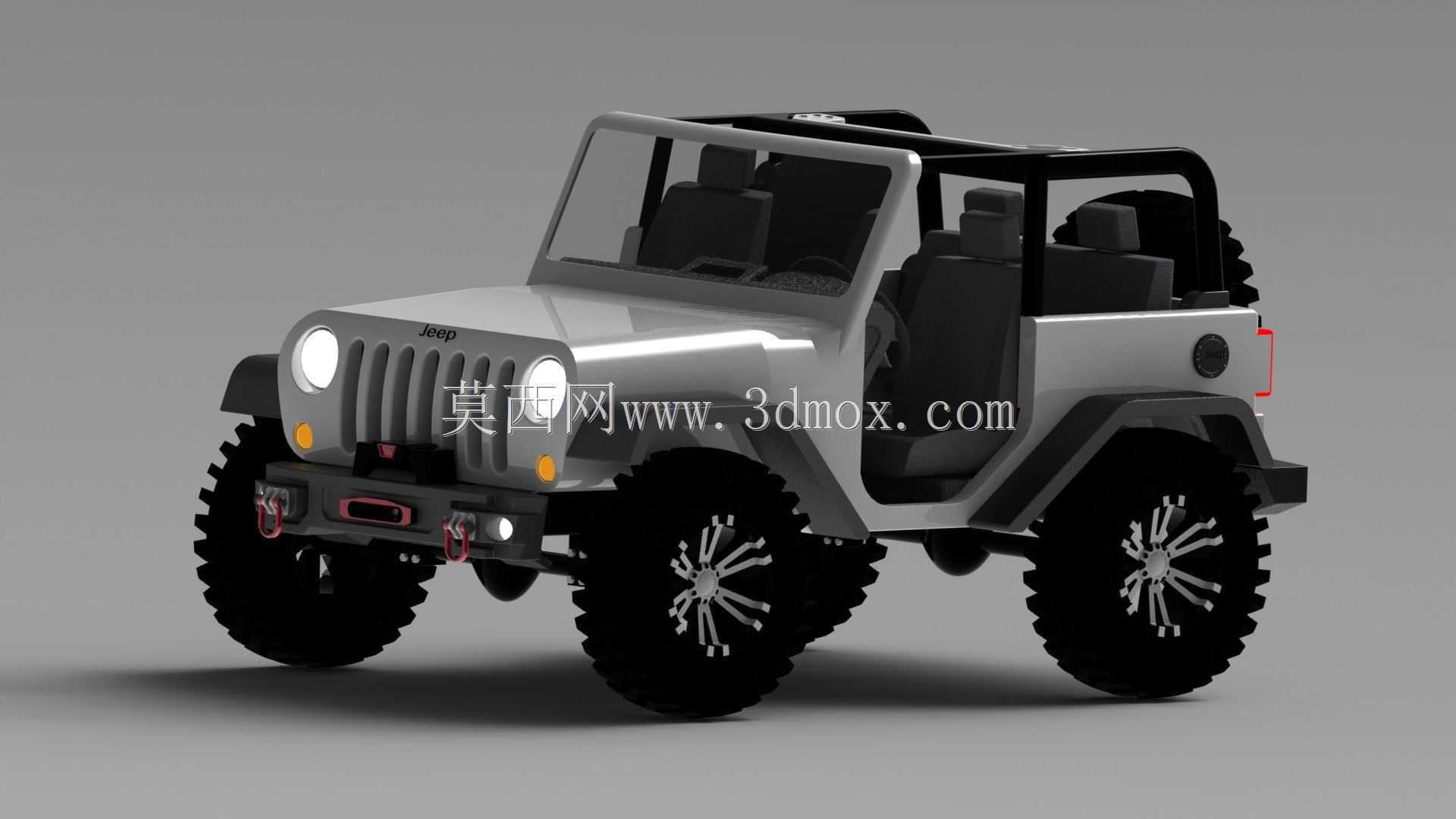

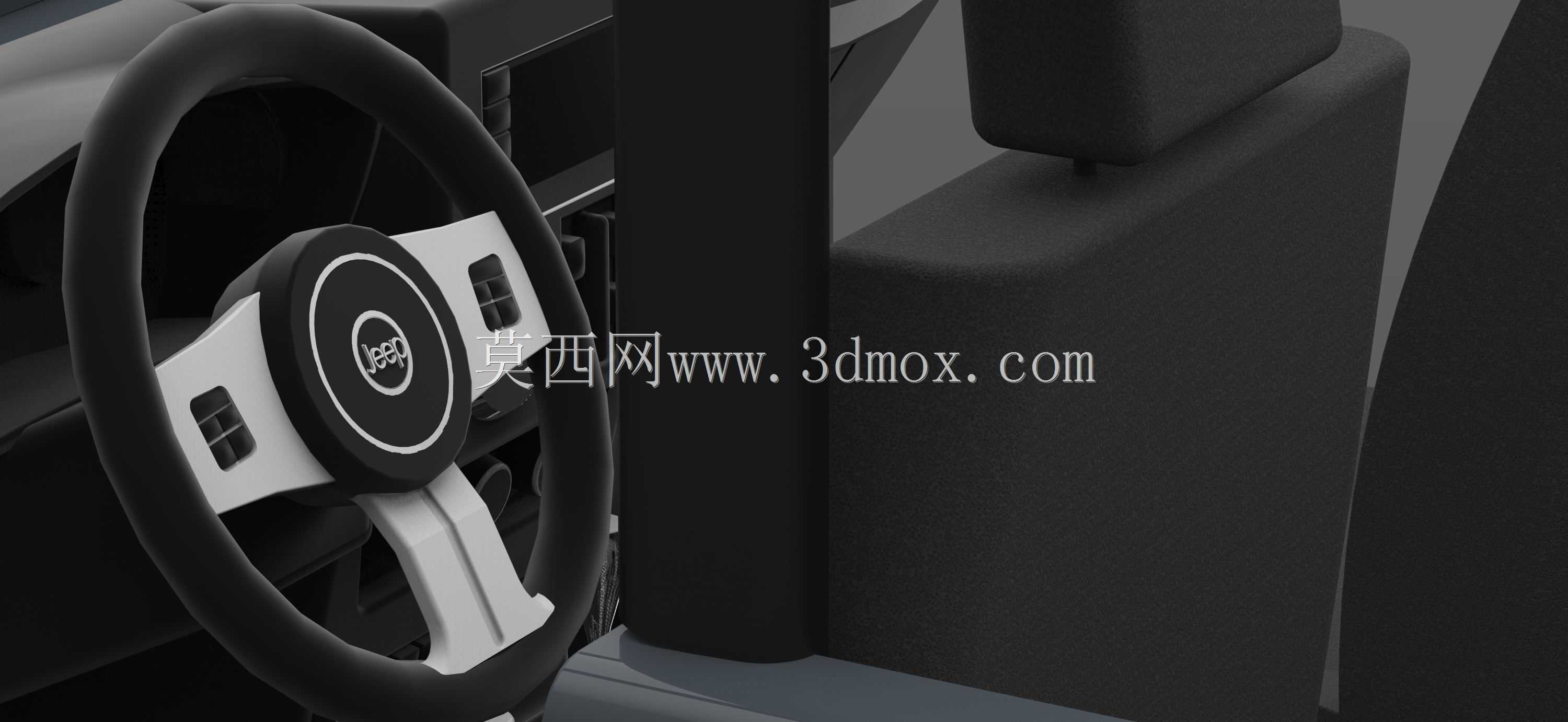

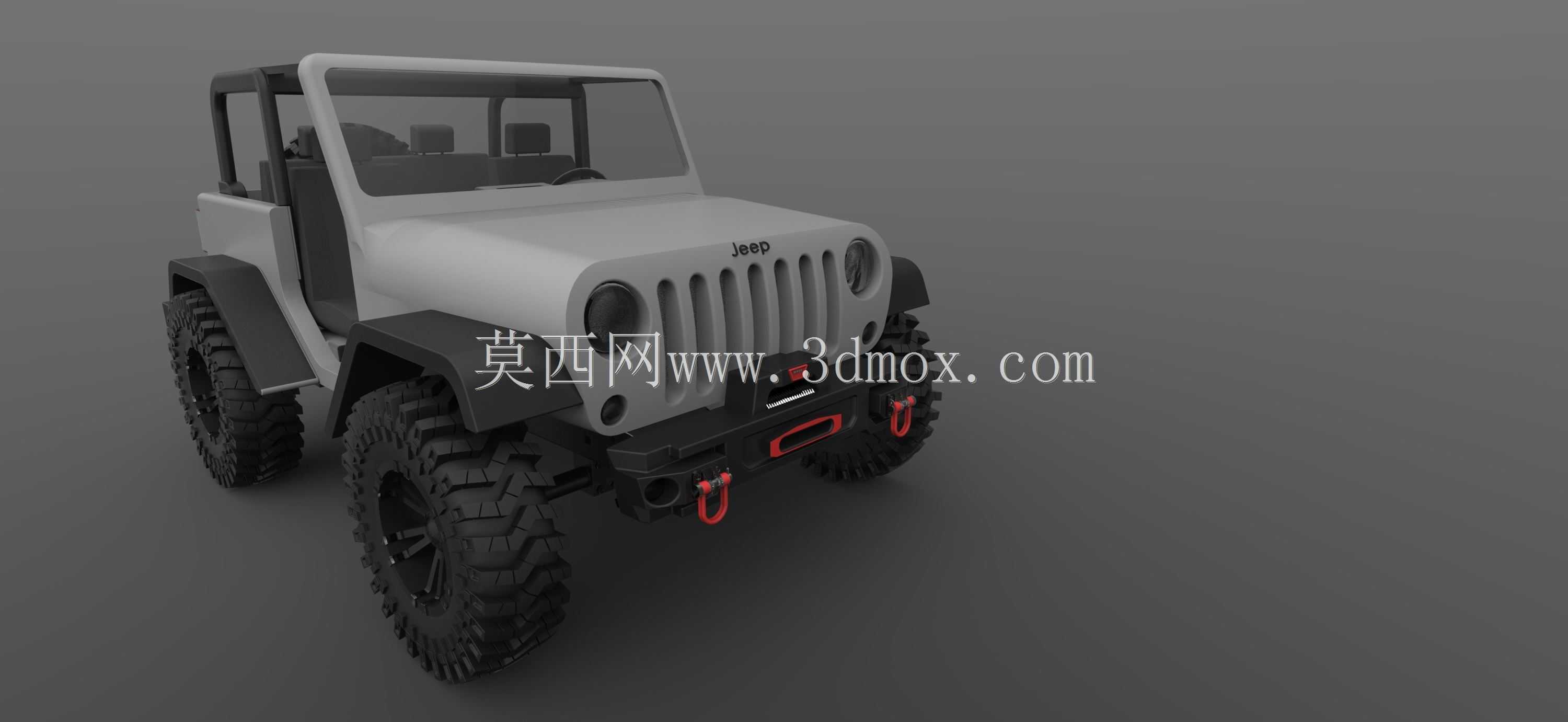

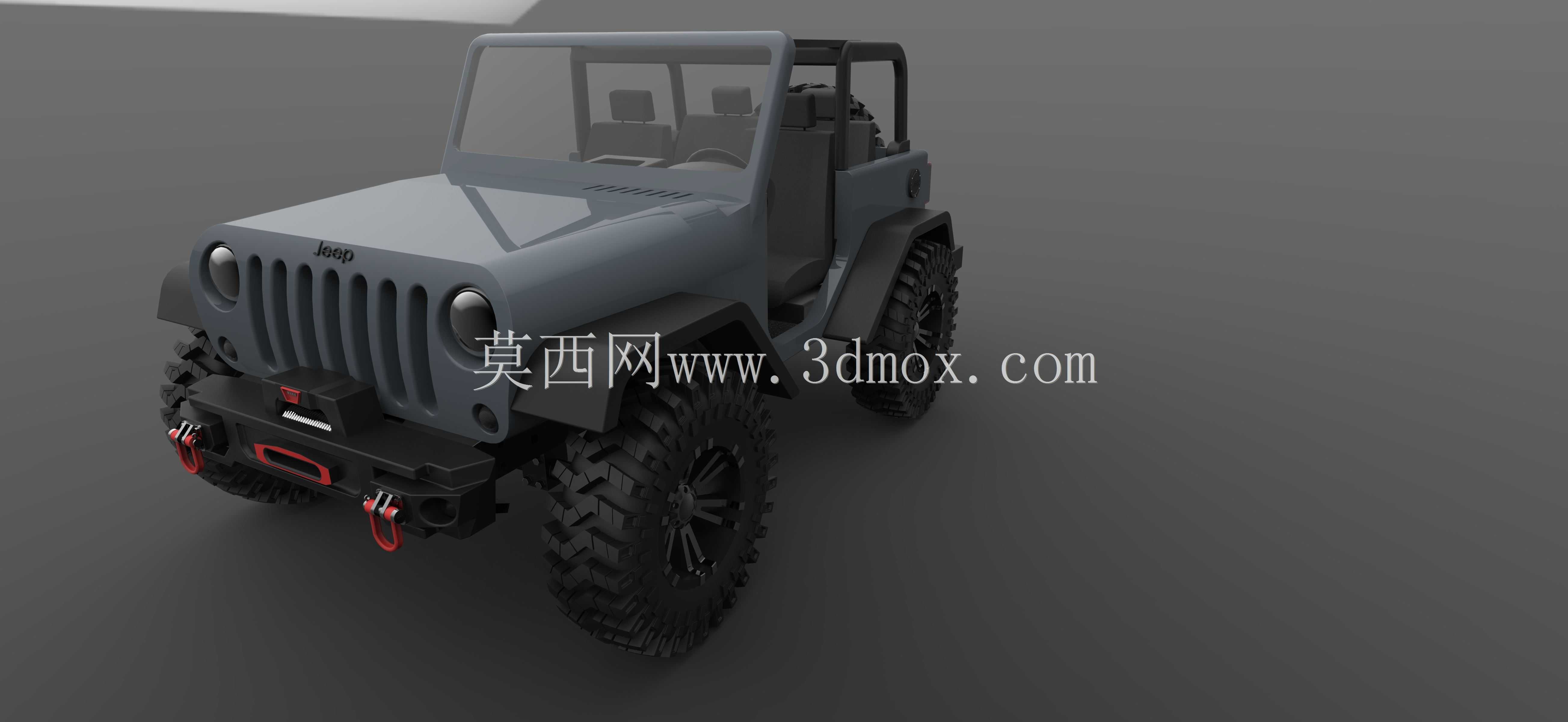

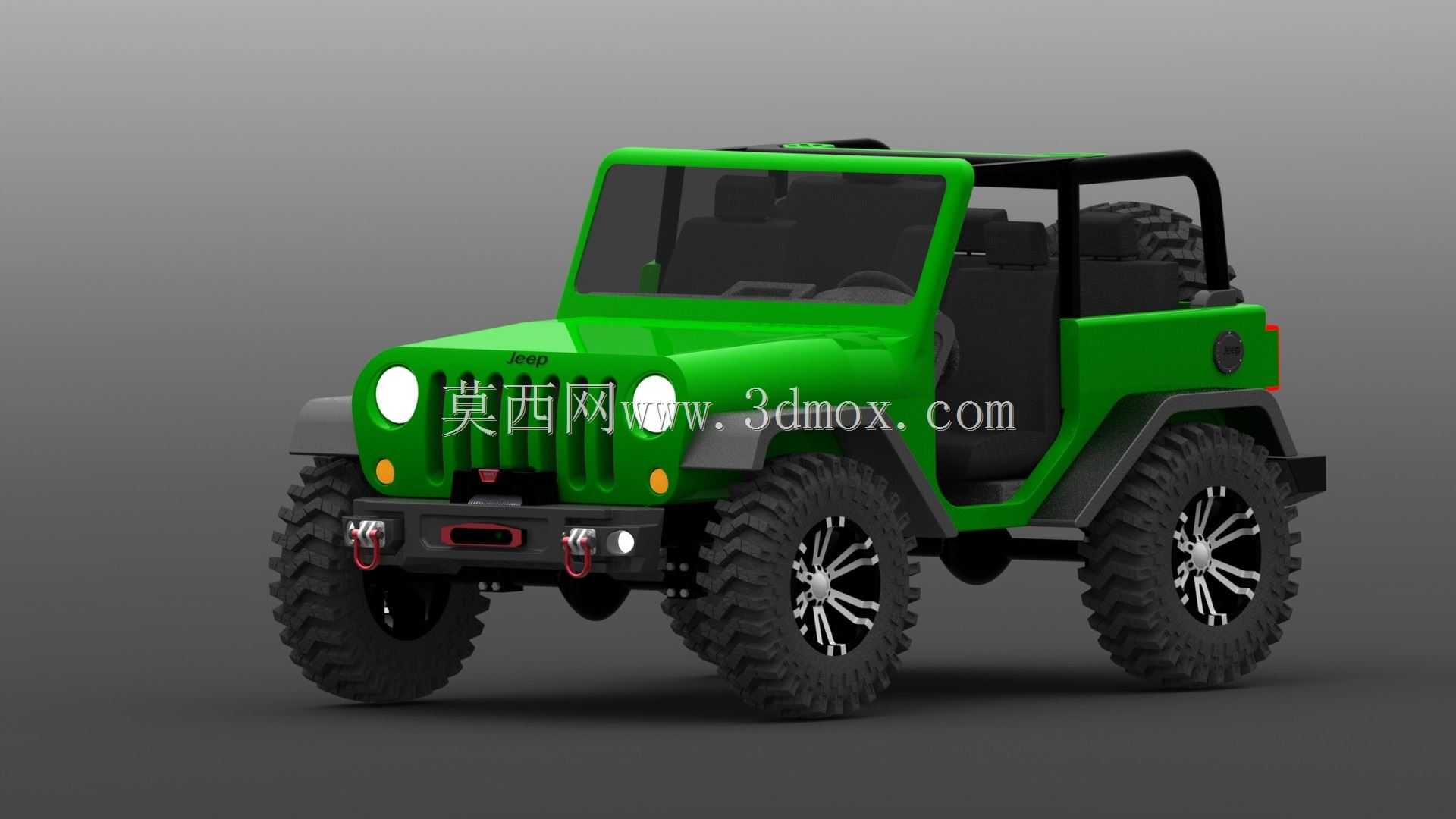

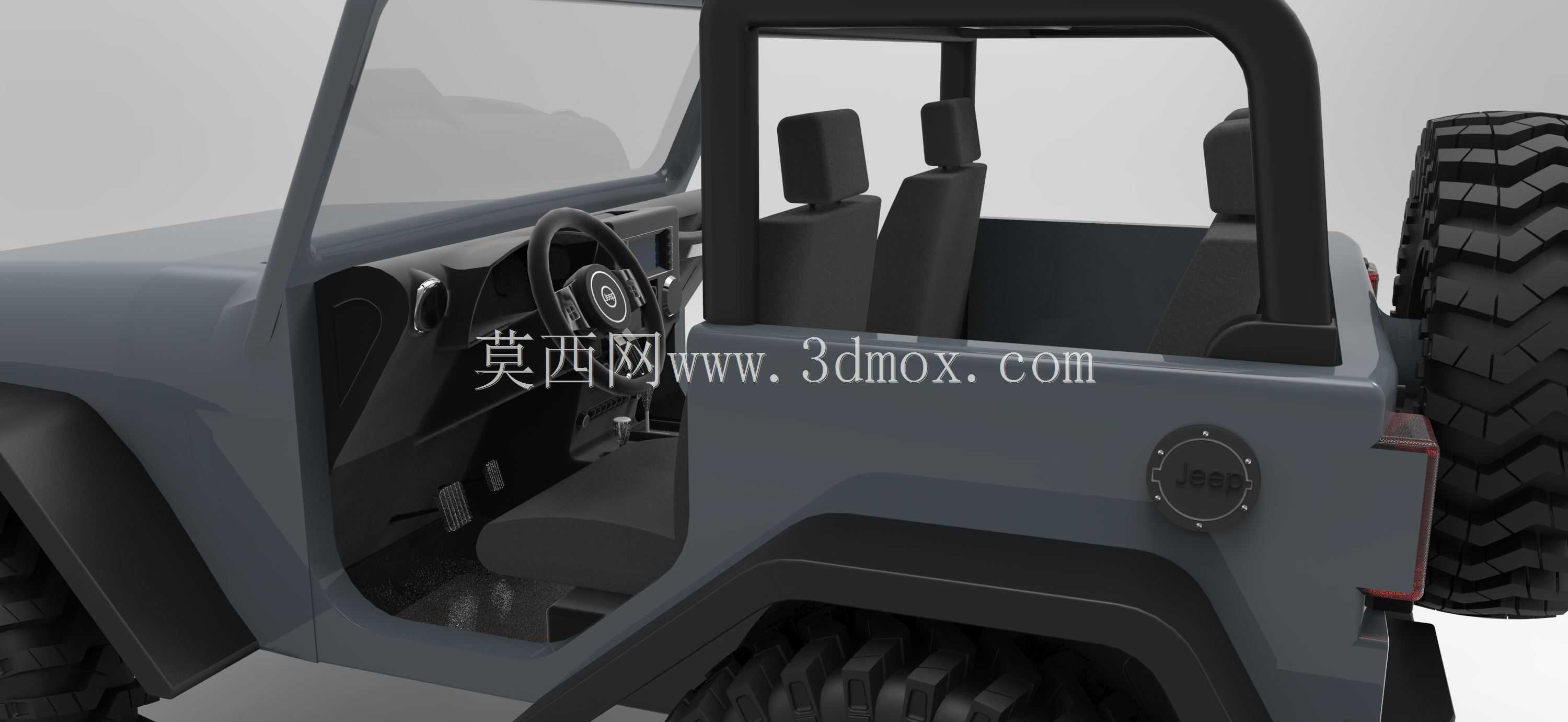

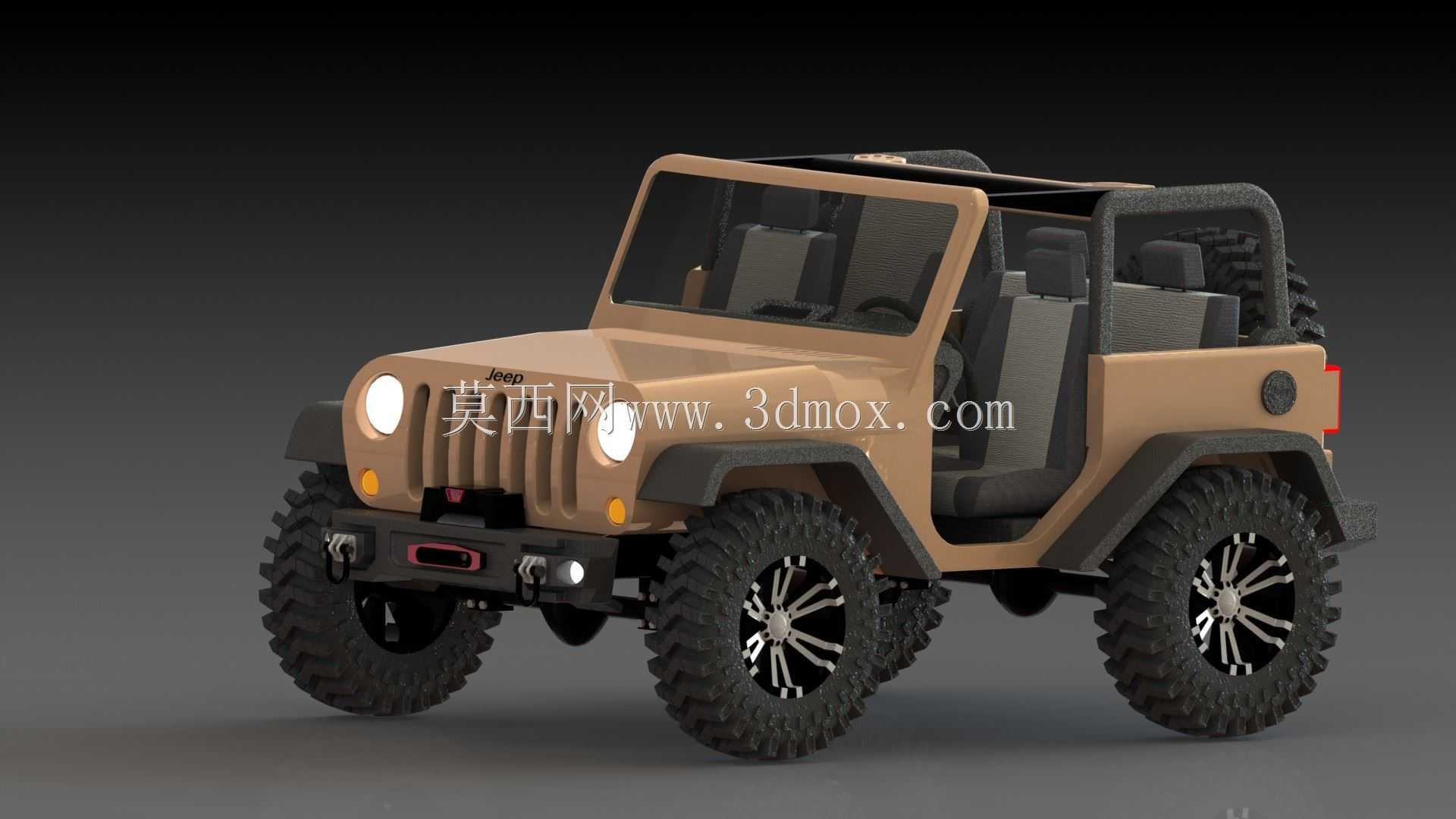

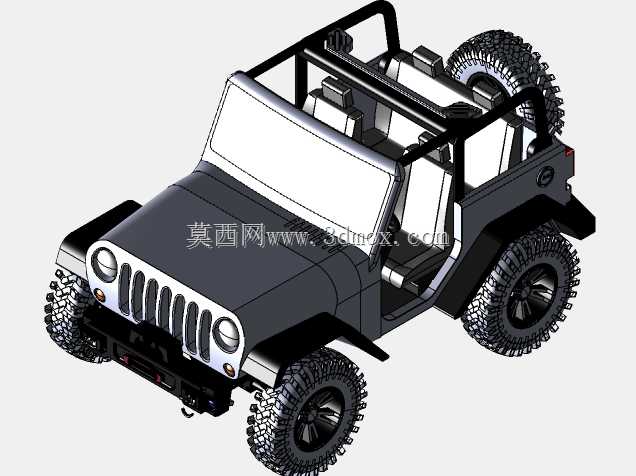

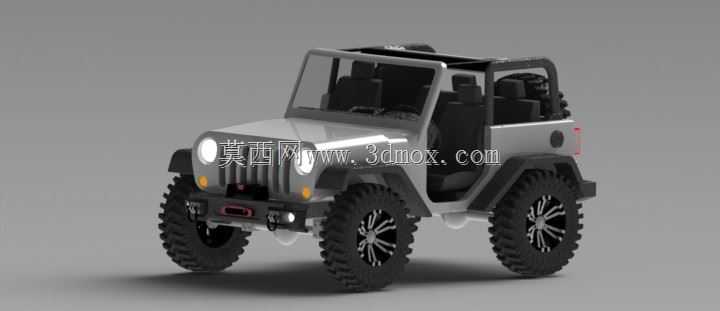

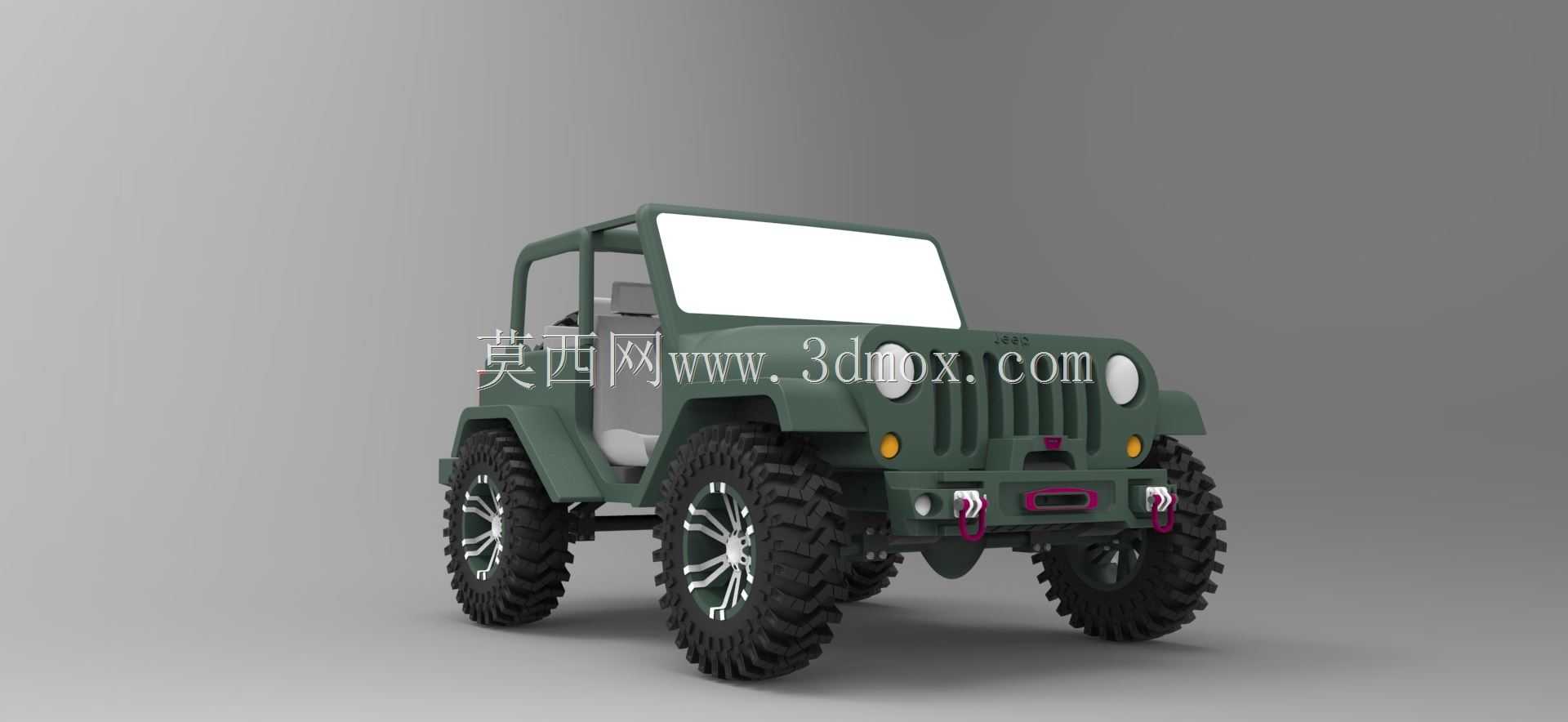

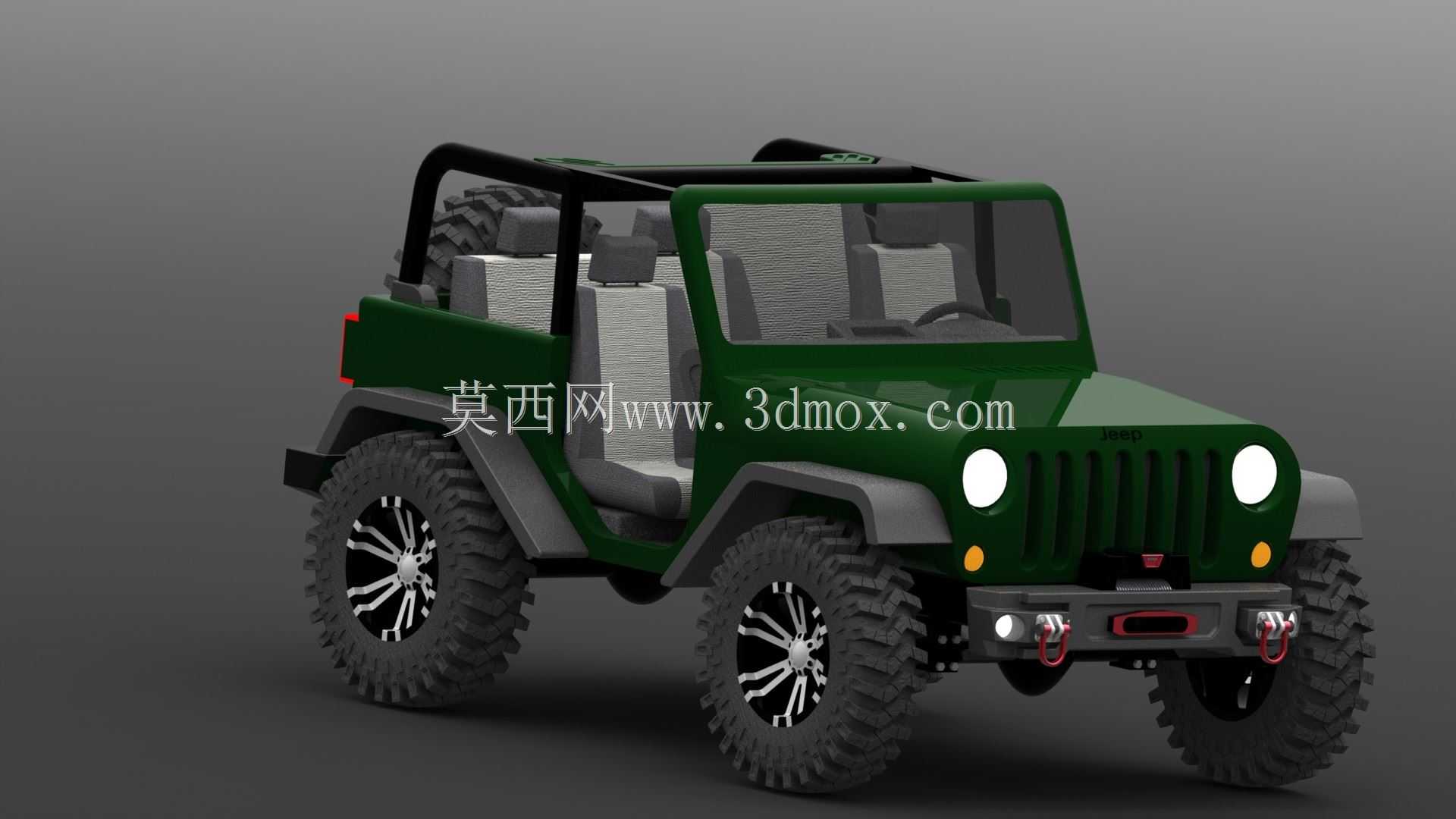

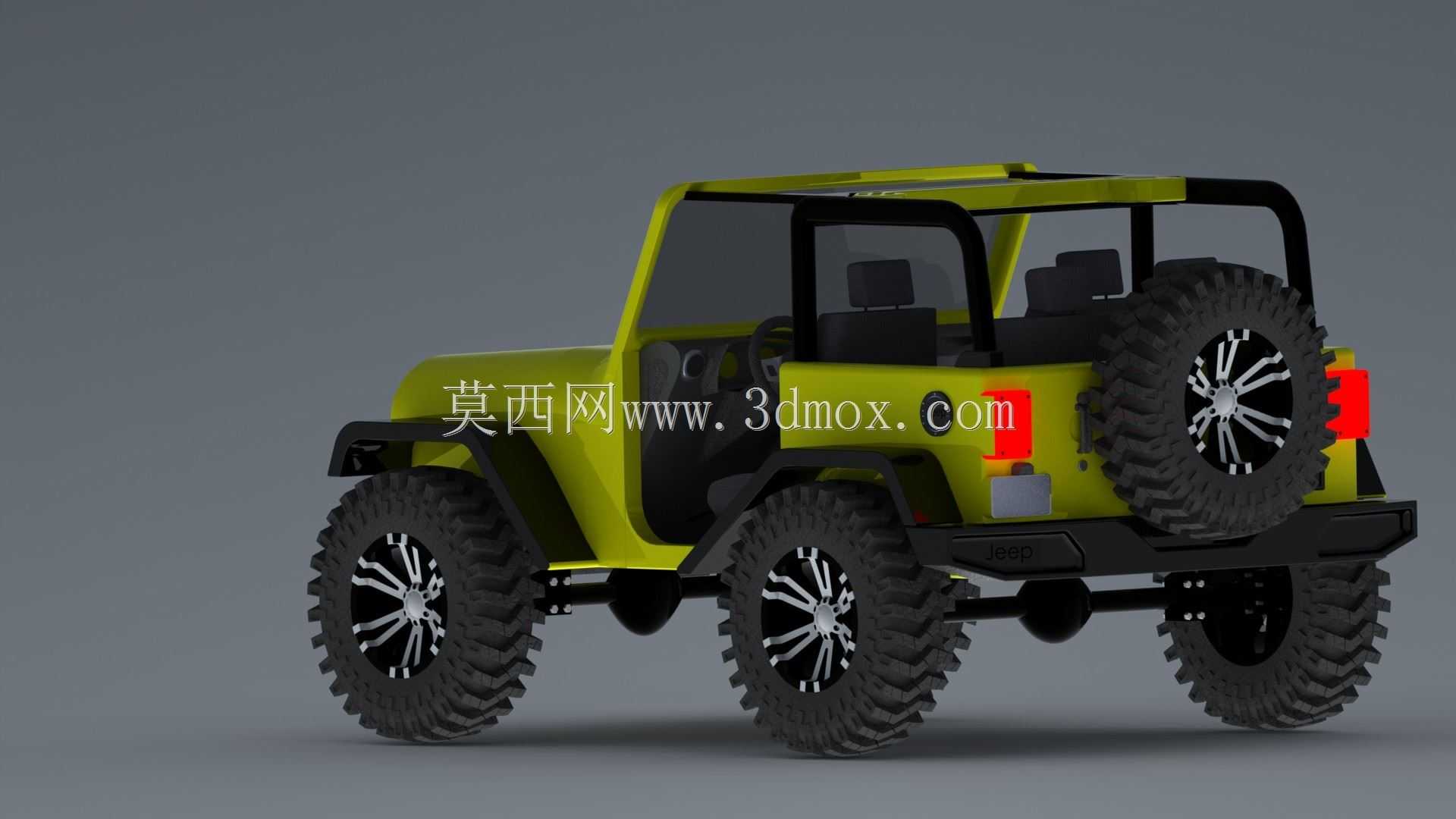

本次呈现的是硬派越野车型的整车三维结构设计，对应经典短轴双门越野车型的完整结构还原，可覆盖越野场景改装验证、整车结构教学演示、越野性能仿真分析等多类应用场景，能够为越野车型的改装方案验证、汽车专业教学教具开发、越野场景模拟仿真提供精准的三维结构支撑。从实际用途来看，该车型定位极限越野场景，可适配岩石攀爬、非铺装路面穿越、户外复杂地形通行等使用需求，整车结构围绕高通过性、高抗扭性、改装拓展性展开设计，能够满足越野爱好者的个性化改装适配、整车性能优化验证的核心需求。在产品功能特性层面，该设计完整还原了硬派越野的核心结构特征：前脸保留经典七孔进气格栅与圆形大灯的识别性设计，前保险杠集成越野拖挂点与防护结构，可适配绞盘安装、辅助灯光加装等越野改装需求；外露式轮拱搭配大尺寸越野轮胎，预留了足够的悬架跳动行程与轮胎升级空间，能够满足大落差地形下的轮胎跳动边界要求；敞篷式车身结构搭配防滚架设计，既还原了该车型的敞篷使用形态，也保证了越野场景下的车身结构安全性；底盘部分预留了非承载式车身的大梁安装空间、前后硬桥的安装位，可适配差速锁、升高悬架等越野核心部件的结构匹配。从设计思路来看，整个建模过程遵循实车的结构比例与装配逻辑，先以整车外廓尺寸为基准搭建车身框架，按照1:1的实车比例确定轴距、轮距、接近角、离去角、纵向通过角等核心通过性参数，再逐步拆分覆盖件、底盘结构、座舱部件、行走系统等独立模块，每个部件都保留了实际的装配边界与安装接口，既保证了外观的还原度，也兼顾了结构的可装配性，能够支持后续的结构拆解、改装件适配、运动仿真等深度应用。在外型尺寸与安装边界层面，该设计严格遵循短轴双门牧马人的实车尺寸规范，整车长度控制在适配极限攀爬的短轴范围内，轴距设定保证了极小的转弯半径与纵向通过能力，车身宽度匹配大尺寸越野轮胎的安装需求，轮拱与轮胎之间预留了足够的悬架压缩与拉伸行程，避免极限交叉轴场景下的轮胎蹭轮拱问题；前保险杠的安装位置预留了绞盘、拖车钩的安装空间，位置与角度符合越野拖挂的受力要求；座舱内部保留了座椅、方向盘、防滚架的安装位置，各部件之间的间隙符合人机工程与装配公差要求，防滚架的安装点与车身大梁的连接位置做了结构强化的预留设计，能够匹配越野场景下的受力需求；底盘部分的悬架安装位、传动系统布局都按照硬派越野的结构逻辑设计，前后桥的安装位置、减震器的固定点都预留了升高改装的调整空间，可适配不同尺寸的越野轮胎与不同行程的减震器改装需求，能够满足各类越野改装方案的结构验证需求。
