小型通用汽油机用简易化油器结构

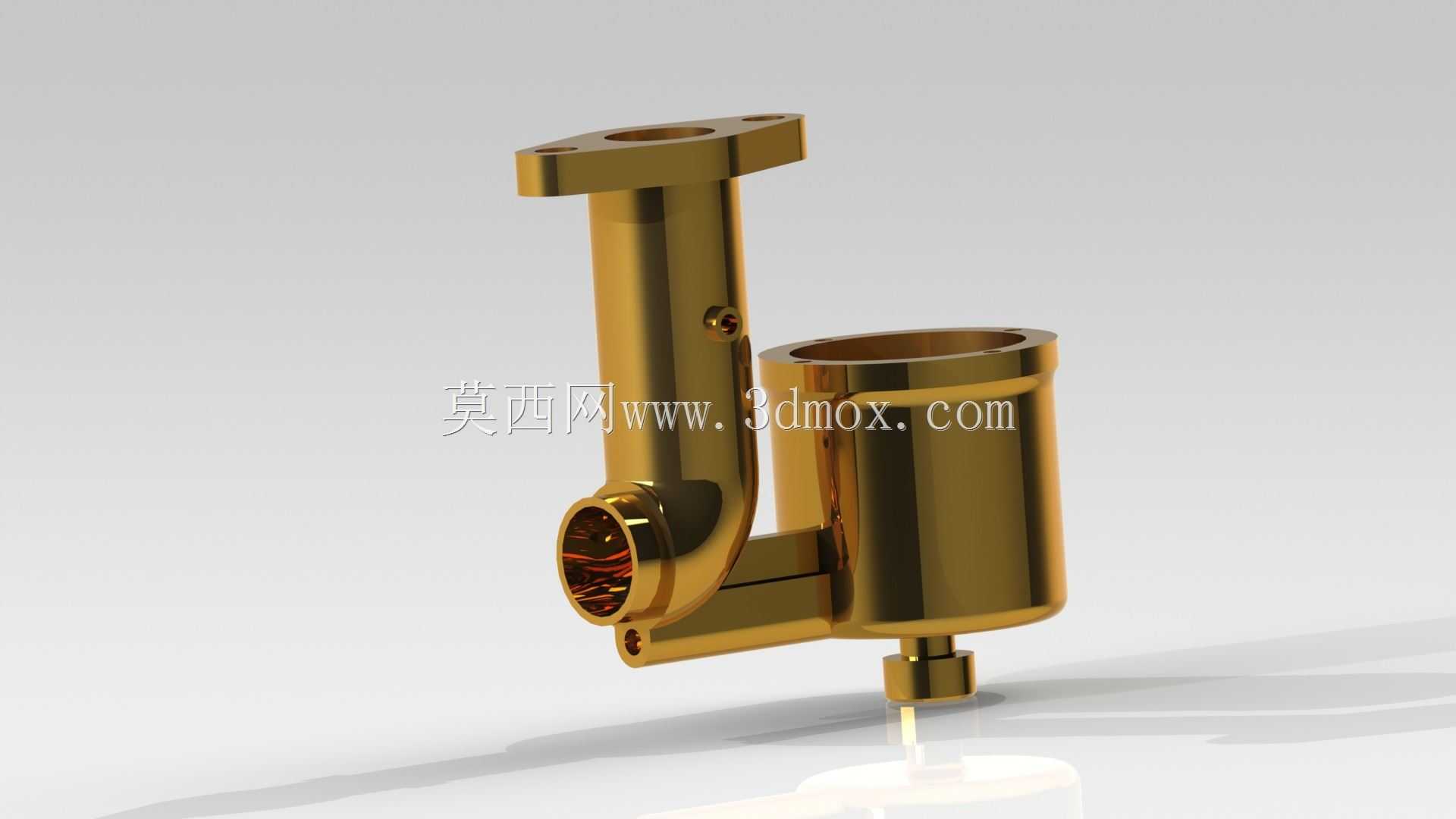

　　在小型通用动力设备的燃油供给系统里，化油器是直接决定空燃混合精度、影响整机运行稳定性的核心部件，这类简易化油器结构，主要适配排量在50cc到120cc区间的单缸四冲程小型汽油机，常见于园林修剪机械、小型发电机组、便携式植保喷雾设备、迷你摩托这类对部件成本控制严格、工况相对稳定的动力场景。不同于大排量动力配套的多腔带加浓、加速泵结构的复杂化油器，这款简易化油器砍掉了非必要的附加功能结构，把核心功能聚焦在稳定怠速供油、中低负荷工况下的燃油精准雾化上，整体结构做了高度集成化设计，能在满足基础动力输出要求的前提下，把部件的生产加工成本压到最低，同时降低后期使用中的故障点。从结构设计逻辑来看，这款化油器采用了一体化压铸的本体结构，

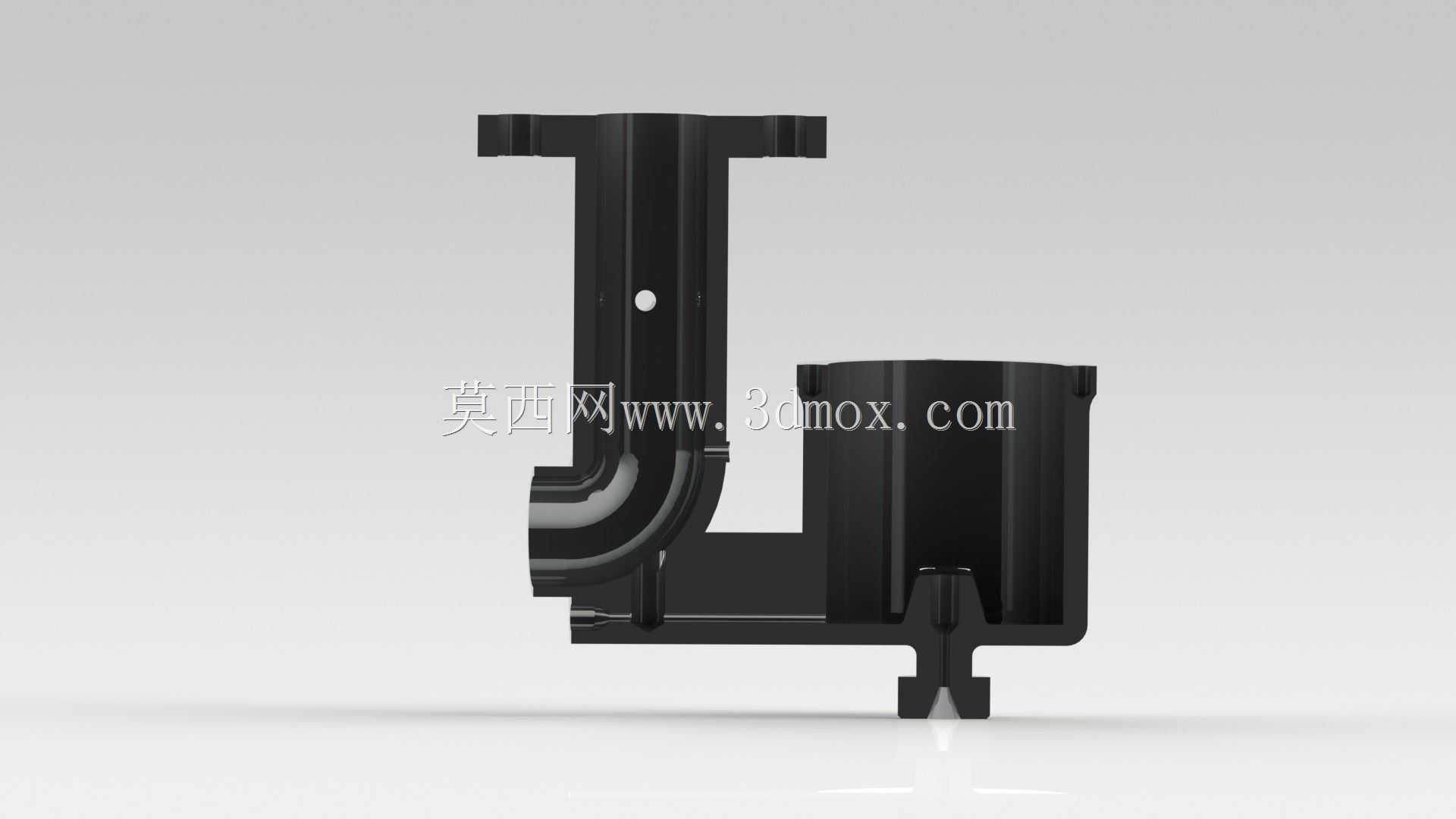

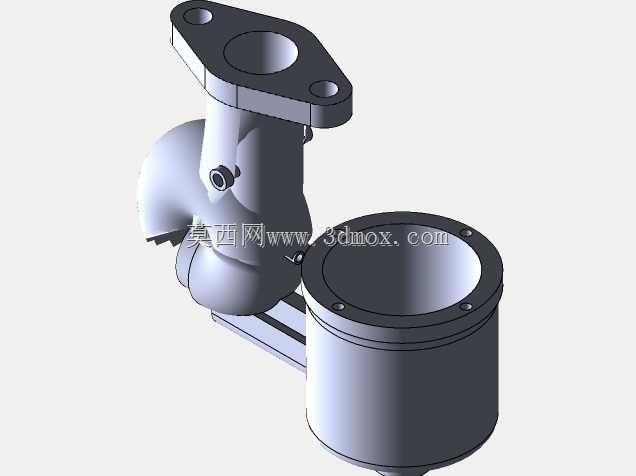

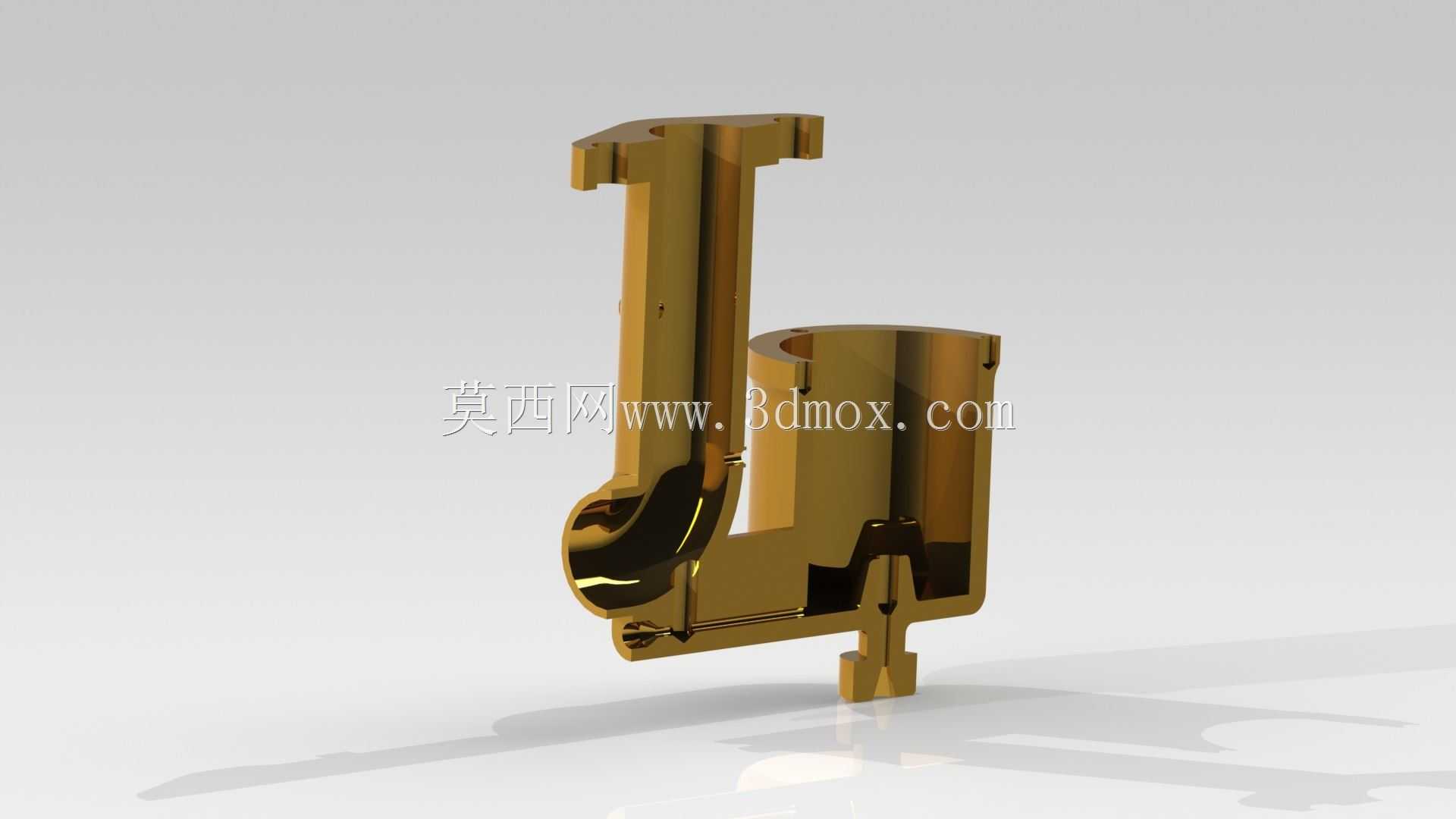

　　主体分为垂直布置的进气喉管段与侧置的浮子室腔两个核心部分，喉管段采用了渐缩渐扩的文丘里结构，进气气流经过喉管最窄位置时会形成稳定负压，将浮子室内的燃油通过主量孔吸出，被高速气流剪切破碎成雾化油滴，与空气充分混合后送入气缸燃烧。浮子室的设计没有采用复杂的铰链式浮子针阀结构，而是用了简化的弹性膜片配合进油针的结构，能在设备倾斜角度不超过30度的常规使用场景下，稳定维持浮子室内的油面高度，避免油面过高导致的混合气过浓、漏油，或是油面过低导致的供油不足、动力断供问题。安装边界方面，这款化油器的进气端采用了标准的法兰对接结构，法兰面预留了两个对称布置的安装孔位，孔距适配市面上绝大多数小型汽油机的进气道安装尺寸，进气口内径为22mm，出气端与气缸进气道对接的端面做了密封槽设计，装配时只需要加装对应厚度的耐油橡胶密封垫，就能保证进气负压不会泄漏，避免因漏气导致的混合气比例失调。整体外形的最大轮廓尺寸控制在长85mm、宽42mm、高110mm的区间内，安装时不需要额外预留过大的周边空间，哪怕是在结构布置非常紧凑的小型动力设备上，也不会和周边的油箱、机架、拉绳启动结构产生干涉。油路设计上，这款化油器只设置了主供油通路与怠速供油通路两个核心油道，主量孔采用了固定通径的铜质嵌件，不需要针对不同工况做复杂的油针调节，出厂前完成匹配标定后，用户在使用过程中不需要频繁调整油针位置，只需要定期清理量孔处的积碳、燃油杂质就能维持正常工作；

　　怠速油道的出口布置在节气门接近全关的位置附近，能在怠速工况下，利用节气门后方的高负压吸出少量燃油，维持汽油机的怠速稳定运转，避免怠速熄火。节气门的转轴采用了黄铜材质的衬套配合，转动阻尼均匀，没有卡滞或旷量，节气门片采用了不锈钢冲压件，边缘做了倒角处理，全关位置时和喉管内壁的间隙控制在0.05mm以内，既不会因为间隙过大导致怠速漏气，也不会因为间隙过小出现节气门卡滞无法回位的问题。在实际使用场景中，这类简易化油器对燃油的适应性相对较好，只要使用符合标号的清洁汽油，就能在-10℃到40℃的环境温度区间内稳定工作，不需要加装额外的启动加浓装置，常温下拉动3次以内的启动拉绳就能顺利点火启动，启动后10秒左右就能稳定进入怠速工况，

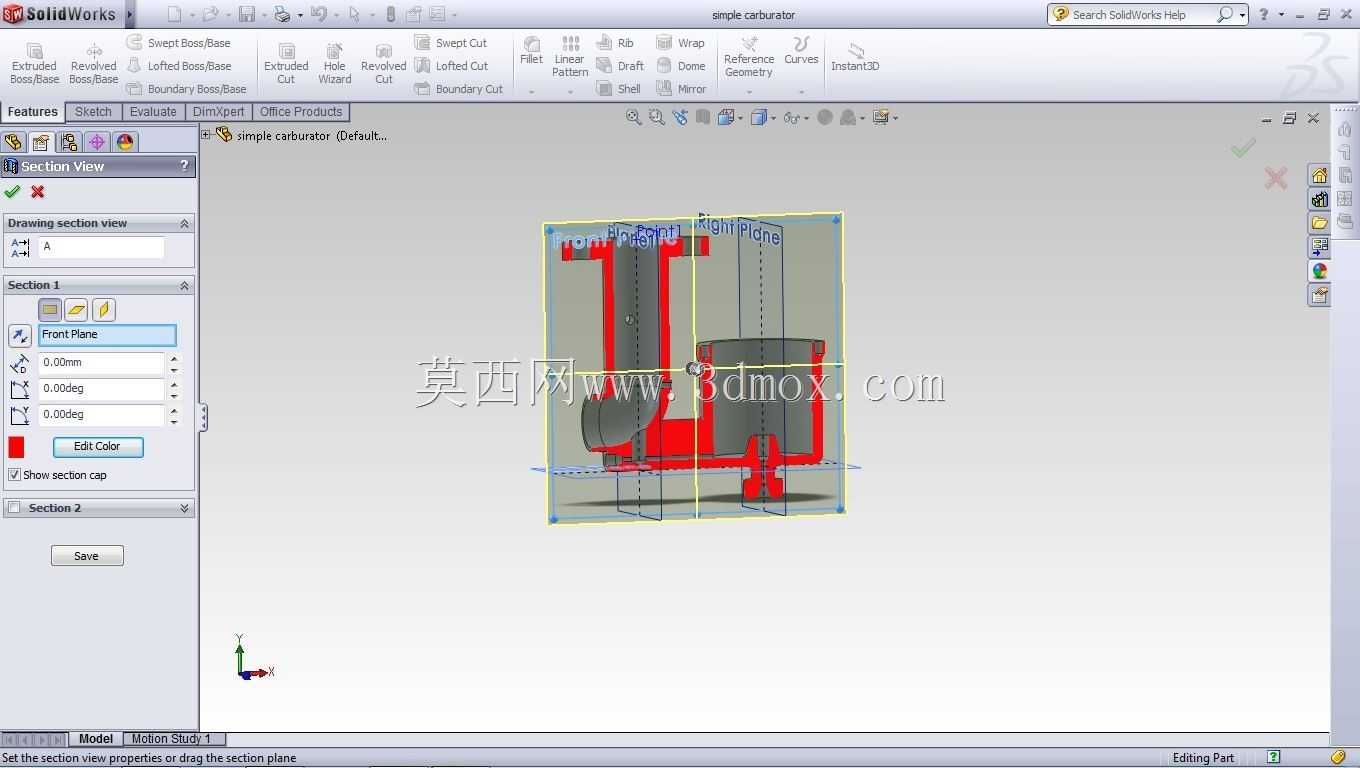

　　怠速转速波动能控制在±100r/min以内，满足小型动力设备的基础使用要求。结构的集成化设计也让后期维护变得非常简单，拆解时只需要拆下浮子室底部的4颗固定螺丝，就能直接接触到主量孔、怠速量孔、进油针阀这些易堵部件，不需要拆解复杂的连杆、摇臂结构，普通用户借助简单的螺丝刀、化油器清洗剂就能完成常规的清理维护，不需要专业的维修技能。从建模的结构细节来看，所有的油道转角位置都做了圆角过渡，没有尖锐的直角死角，能减少燃油流动时的阻力，同时避免杂质在死角位置沉积堵塞油道；本体的壁厚控制在2.5mm到3mm之间，既保证了压铸成型后的结构强度，在安装拧紧螺丝时不会出现本体开裂的问题，也尽可能控制了部件的整体重量，整套化油器的净重不超过120g，不会给小型动力设备增加过多的额外负重。和市面上同规格的化油器相比，这款结构的密封面数量更少，只有浮子室与本体、节气门端盖与本体两个主要密封结合面，能大幅降低长期使用后因为密封垫老化出现漏油、漏气的概率，提升部件的整体使用寿命，在常规的园林作业、家用应急发电这类年使用时长不超过100小时的场景下，正常维护的使用寿命能达到3年以上。
