工业传动用克努克铰接连接接头结构

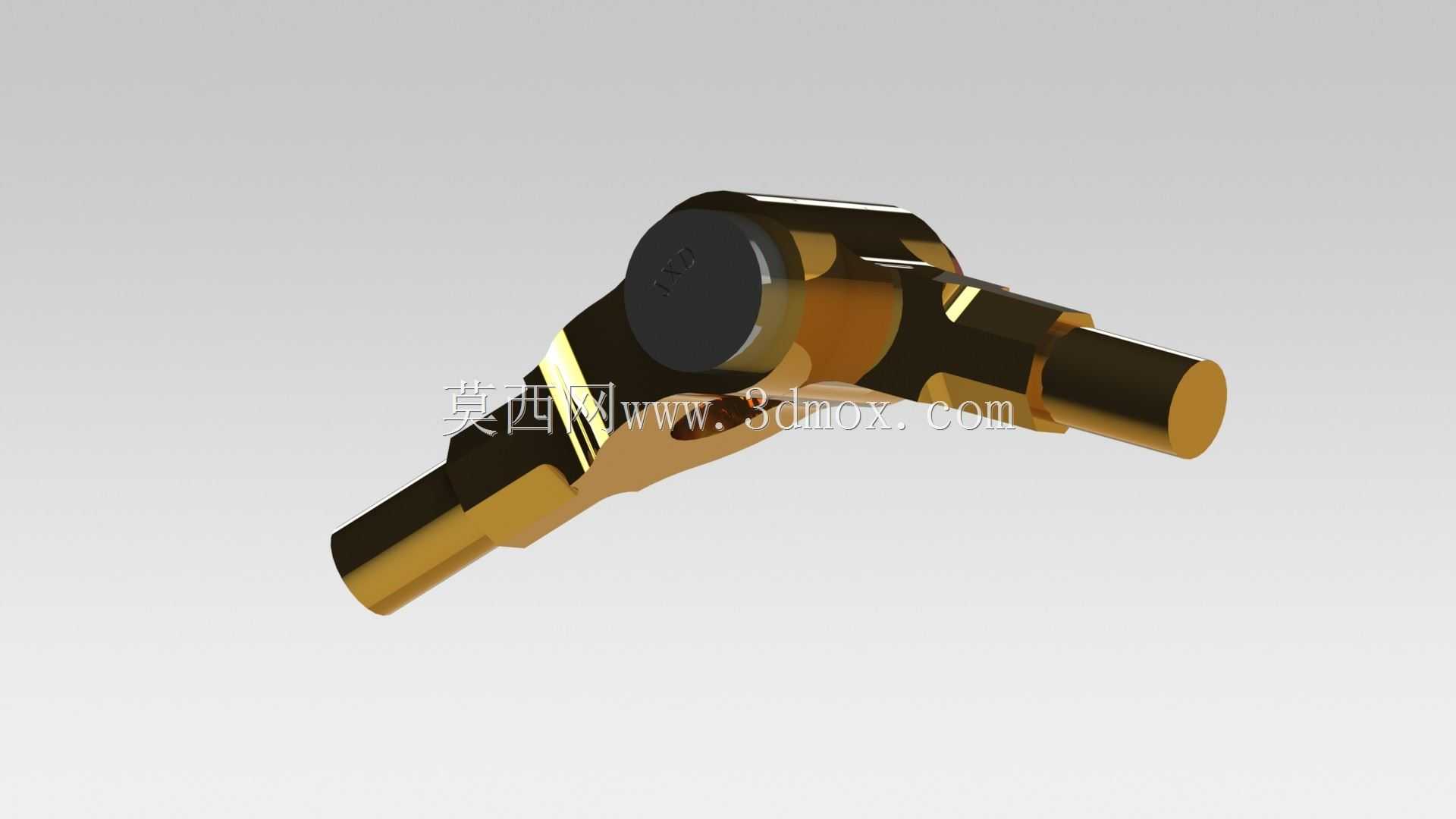

　　在重载传动链路、需要小角度偏摆补偿的动力传递场景中，这类铰接式连接接头是承担扭矩传递、同时适配轴系间微量角度偏差的核心构件，常见于工程机械的操纵连杆、工业设备的往复传动机构、轨道交通的传动连接部位，区别于刚性联轴器完全无补偿量的特性，这类接头可以在两连接轴存在3°以内的偏角时，依然保持稳定的扭矩传递，不会因为安装同轴度误差或者运行中的结构形变产生卡滞、附加载荷激增的问题。从结构设计逻辑来看，接头主体采用对称式的叉形耳座配合中间铰接球体的结构，两端的轴头为等直径设计，适配标准的衬套或者轴承安装位，中间的铰接副采用球面配合形式，相比销轴式的铰接结构，球面配合可以同时补偿径向、周向的多维度小角度偏差，

　　不会出现单销轴铰接只能在单一平面内摆动的局限性。设计过程中首先要确定的是两端轴头的安装边界，轴头的直径需要匹配对应安装孔的公差带，通常采用h6的公差等级，保证和衬套配合时既有足够的定位精度，又不会出现装配过紧导致的转动卡滞，轴头的有效插入长度需要满足传动时的剪切强度要求，按照传递额定扭矩的1.5倍安全系数计算轴头的抗剪截面，避免在冲击载荷下出现轴头剪断的失效。中间的铰接球面是整个接头的功能核心，球面的粗糙度需要控制在Ra1.6以内，降低相对转动时的摩擦阻力，球面和两端叉形耳座的配合间隙控制在0.02mm到0.05mm之间，间隙过大会导致传动时的回程空程，影响传动精度，间隙过小则会在角度偏摆时出现卡滞，无法起到偏差补偿的作用。

　　叉形耳座的厚度需要根据球面的接触应力进行核算，耳座和球面的接触面积要满足额定载荷下的接触强度要求，避免长期运行后出现接触面压溃、磨损加剧的问题，耳座和轴头的过渡位置采用大圆角过渡，减少应力集中，因为这类接头通常承受交变的往复载荷，应力集中位置很容易出现疲劳裂纹，最终导致构件断裂。实际应用中，这类接头的安装不需要严格保证两端连接轴的绝对同轴，在设备机架存在焊接形变、运行过程中结构受载产生微变形时，铰接结构可以自动适配角度变化，保证动力传递的平顺性，相比刚性连接结构，可以大幅降低轴系的附加弯曲载荷，延长两端支撑轴承的使用寿命。在操纵连杆机构中使用时，这类接头可以消除连杆安装时的位置误差，保证操纵力传递的线性度，

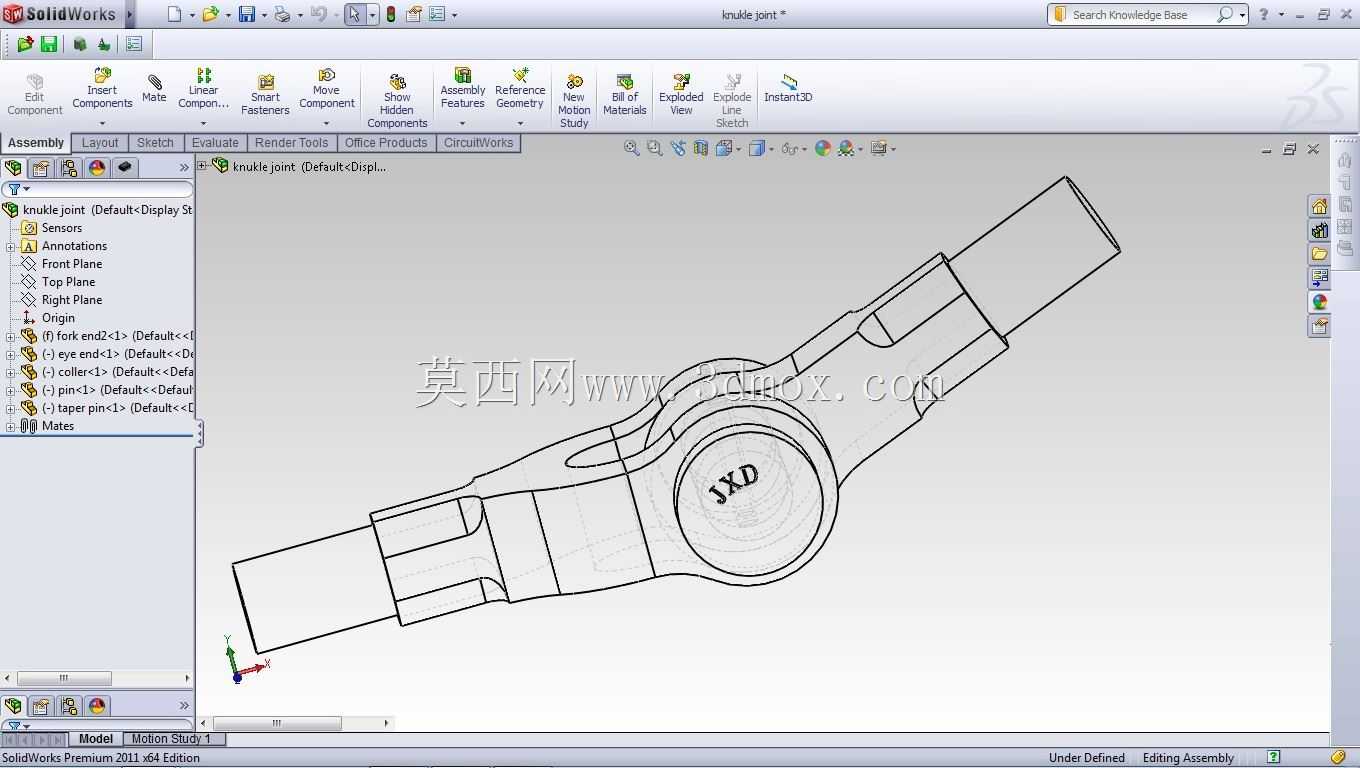

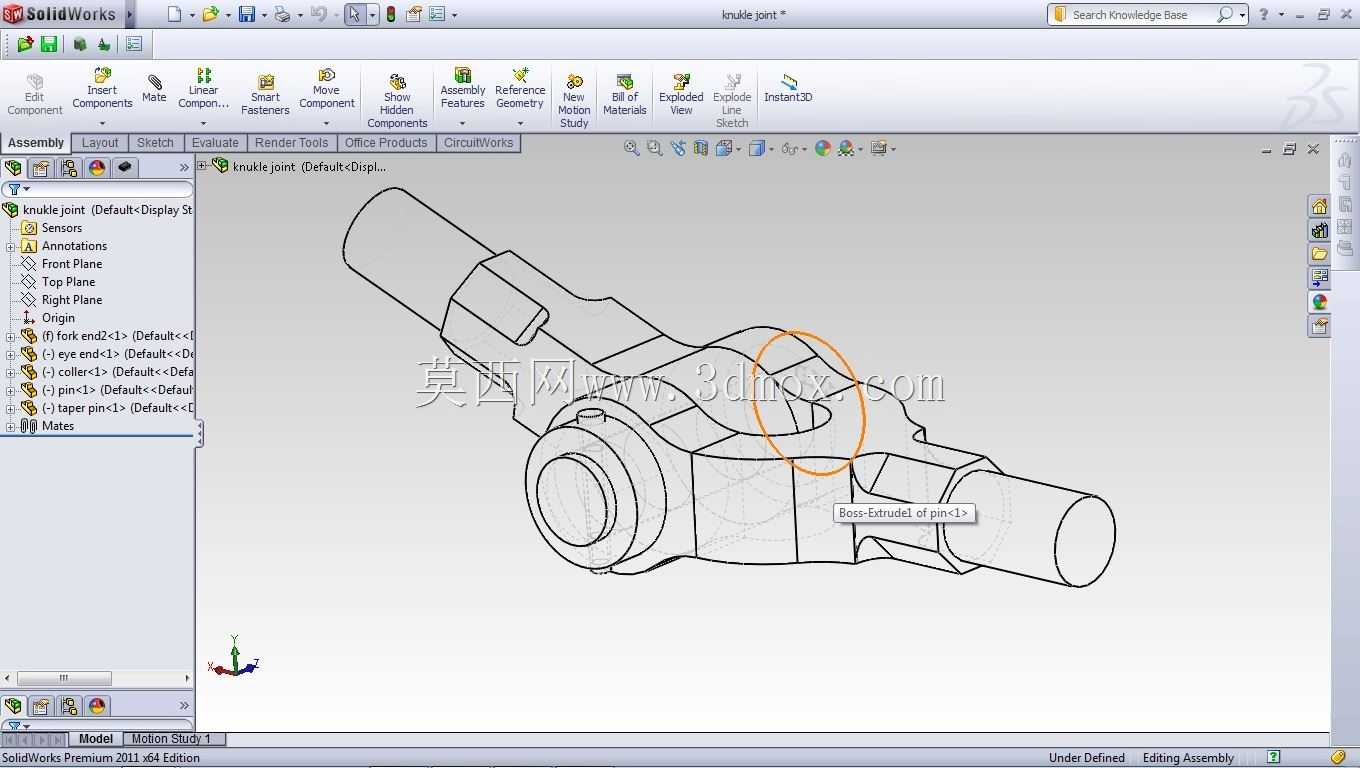

　　不会因为安装偏差导致操纵卡滞、力值突变的问题。建模过程中，球面和叉耳的配合面需要保证形位公差，球面的球心要和两端轴头的轴线交点重合，否则会出现转动过程中轴头的径向窜动，影响传动稳定性，轴头的端面需要设计倒角，方便装配时插入对应的安装孔，倒角角度通常采用15°，既可以起到导向作用，又不会过多削弱轴头的有效承载截面。这类接头的材质通常选用中碳合金钢进行调质处理，表面进行淬火处理提升耐磨性能，球面部分可以根据使用场景增加润滑槽，存储润滑脂，降低长期运行的磨损量，润滑槽的设计要避开主要承载接触面，避免影响接触强度。在选型替换时，首先要确认两端轴头的直径和有效安装长度，保证可以适配原有安装位，其次要确认铰接副的最大偏角范围，满足实际使用中的角度补偿需求，最后核算额定传递扭矩，保证接头的承载能力大于实际工作载荷的峰值，避免出现过载失效。
