瓦楞机计量轮总成结构设计

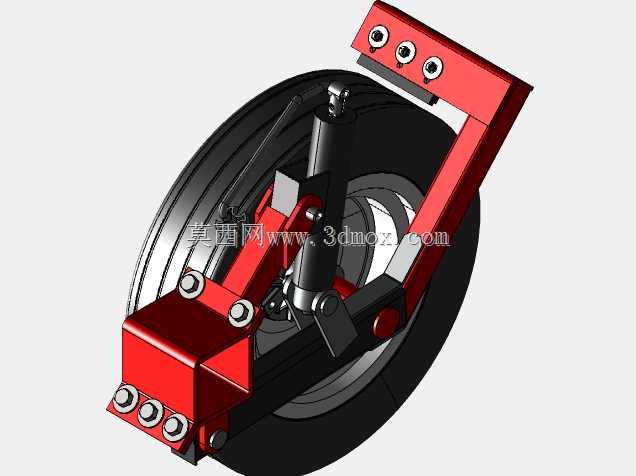

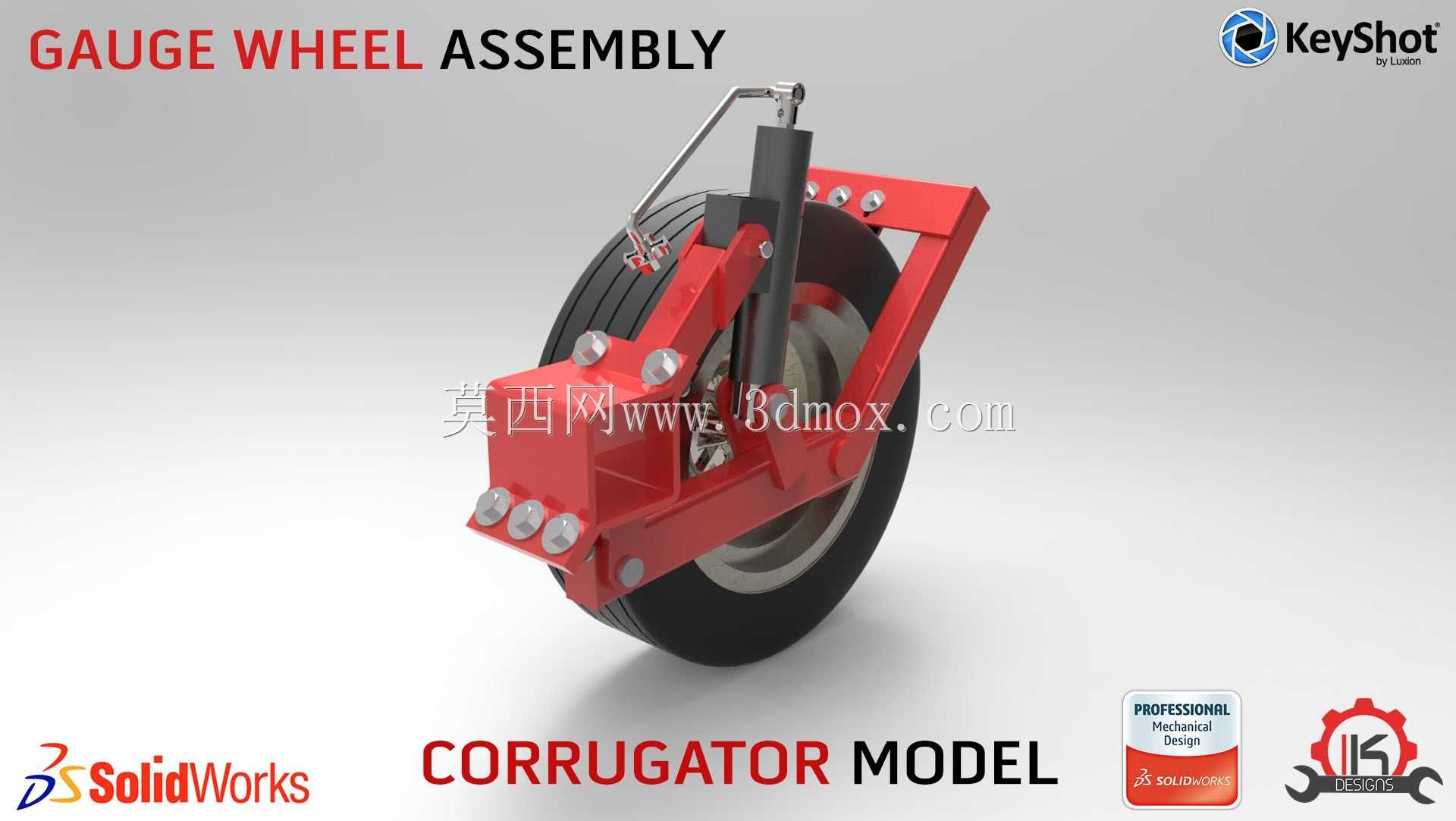

该计量轮总成是瓦楞纸板生产线上的核心走纸计量部件，主要应用于瓦楞纸板连续生产过程中的原纸输送、进给计量与张力维持场景，安装在瓦楞机单面机、双面机的进纸工位以及纵切前的输送段，承担着精准控制原纸进给速度、匹配瓦楞辊线速度、避免纸板出现褶皱、跑偏、长度计量偏差的关键作用，是保障瓦楞纸板成型精度、裁切尺寸一致性的重要功能组件。整套总成采用摆臂式浮动安装结构，主体支撑支架为高强度钢板焊接成型后做去应力处理，可适配不同厚度原纸的进给压力自适应调整，支架前端安装的实心橡胶计量轮采用邵氏硬度65度的耐磨橡胶材质，轮芯为铸铁加工件，既保证足够的摩擦力带动原纸稳定进给，又能避免硬接触压伤瓦楞楞型，轮面做了中高处理，可抵消安装挠度带来的压力不均问题，保证全幅面纸张受力均匀。总成集成了螺旋升降调节结构，可通过手动调节螺杆调整计量轮与底辊之间的间隙，适配120g到250g不同克重的原纸、三层到七层不同厚度的瓦楞纸板进给需求，调节行程范围为0到30mm，调节精度可达0.1mm，可根据生产纸板的规格快速完成间隙校准。支架侧面设置有弹簧缓冲机构，当纸板接头、厚薄不均的位置通过时，轮体可自动抬升避让，避免硬冲击损坏轮面或造成纸张断裂。安装边界上，总成的固定安装孔位采用标准化间距设计，可直接适配多数国产中高速瓦楞生产线的安装工位，无需额外改造机架，摆臂的回转中心与底辊中心的水平安装距为180mm，垂直方向预留有50mm的上下调整余量，可兼容不同直径的配套底辊安装。设计过程中充分考虑了瓦楞生产车间多粉尘、高湿度的工况，所有转动销轴位置都加装了防尘密封轴承，润滑点采用集中式注油结构，日常维护无需拆解总成即可完成润滑保养，轮体采用快拆式锁紧结构，磨损后可在十分钟内完成轮体更换，大幅降低生产线停机维护时间。整套结构的受力经过有限元校核，在满负载1500N的线压力下，支架最大变形量不超过0.05mm，完全满足高速瓦楞线每分钟200米的走纸速度下的运行稳定性要求，可有效避免因进给打滑造成的纸板长度误差、楞型错位等质量问题，提升瓦楞纸板生产的成品率。
