汽车发动机活塞连杆组件结构演示模型

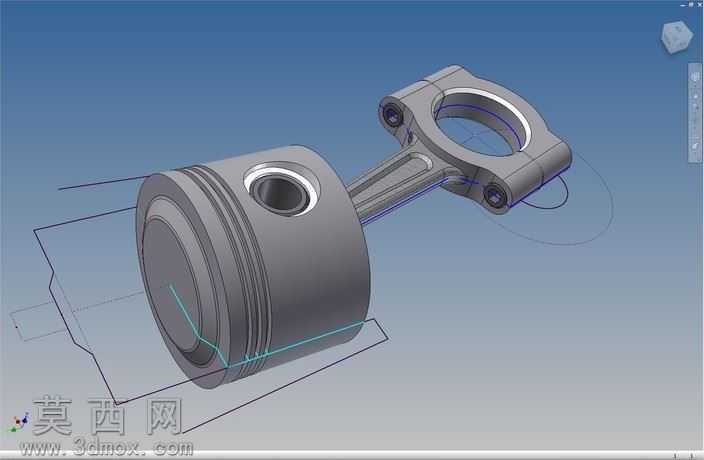

本模型为汽车发动机核心往复运动组件的三维结构演示作品，完整还原了活塞与连杆的装配形态与运动逻辑，建模过程严格遵循内燃机零部件的实际尺寸比例与装配规范。建模阶段先以旋转特征构建活塞主体结构，精准还原活塞头部的环槽结构、销座的同轴孔位特征，对活塞裙部的型线过渡做了平滑处理，保证结构形态符合实际活塞的受力设计逻辑；随后通过拉伸、切除、圆角等特征完成连杆的建模，还原连杆大头的剖分结构、小头的衬套安装位、杆身的工字形截面形态，保证各部位的壁厚、过渡圆角符合零部件的强度设计要求。装配阶段通过同轴、重合等配合关系完成活塞与连杆的销连接装配，添加运动轨迹辅助线直观展示组件的往复运动路径，清晰呈现活塞在气缸内的直线往复运动通过连杆转化为曲轴旋转运动的传动逻辑。材质与渲染阶段，为活塞赋予铸铝合金材质，还原金属哑光质感与表面细微的加工纹理，为连杆赋予锻钢材质，呈现钢材的金属光泽与结构厚重感，背景采用渐变蓝色调突出主体结构，搭配线框辅助线清晰展示各部件的轮廓边界与装配关系。设计过程中重点考量了组件的运动演示属性，通过简化非核心的细小倒角、密封环等细节，在保证结构辨识度的前提下让模型更直观易懂，能够清晰展示活塞连杆组的核心结构与运动原理，可作为内燃机结构教学、机械原理演示的直观展示素材，帮助观者快速理解发动机核心动力传递组件的工作逻辑与结构组成。
