小型桌面级数控雕刻加工设备结构设计

这款小型数控加工设备主要面向个人工作室、创客空间、小型加工门店以及教学实训场景设计，能够满足小尺寸工件的精密雕刻、铣削加工需求，可对亚克力、软金属、木材、PCB板、工程塑料等多种常见加工材质进行作业，适配个性化定制打样、小批量零件加工、工艺礼品雕刻、电路板制作等多元使用场景，填补了大型工业数控设备占地大、成本高，无法适配小空间轻量化加工需求的空白。

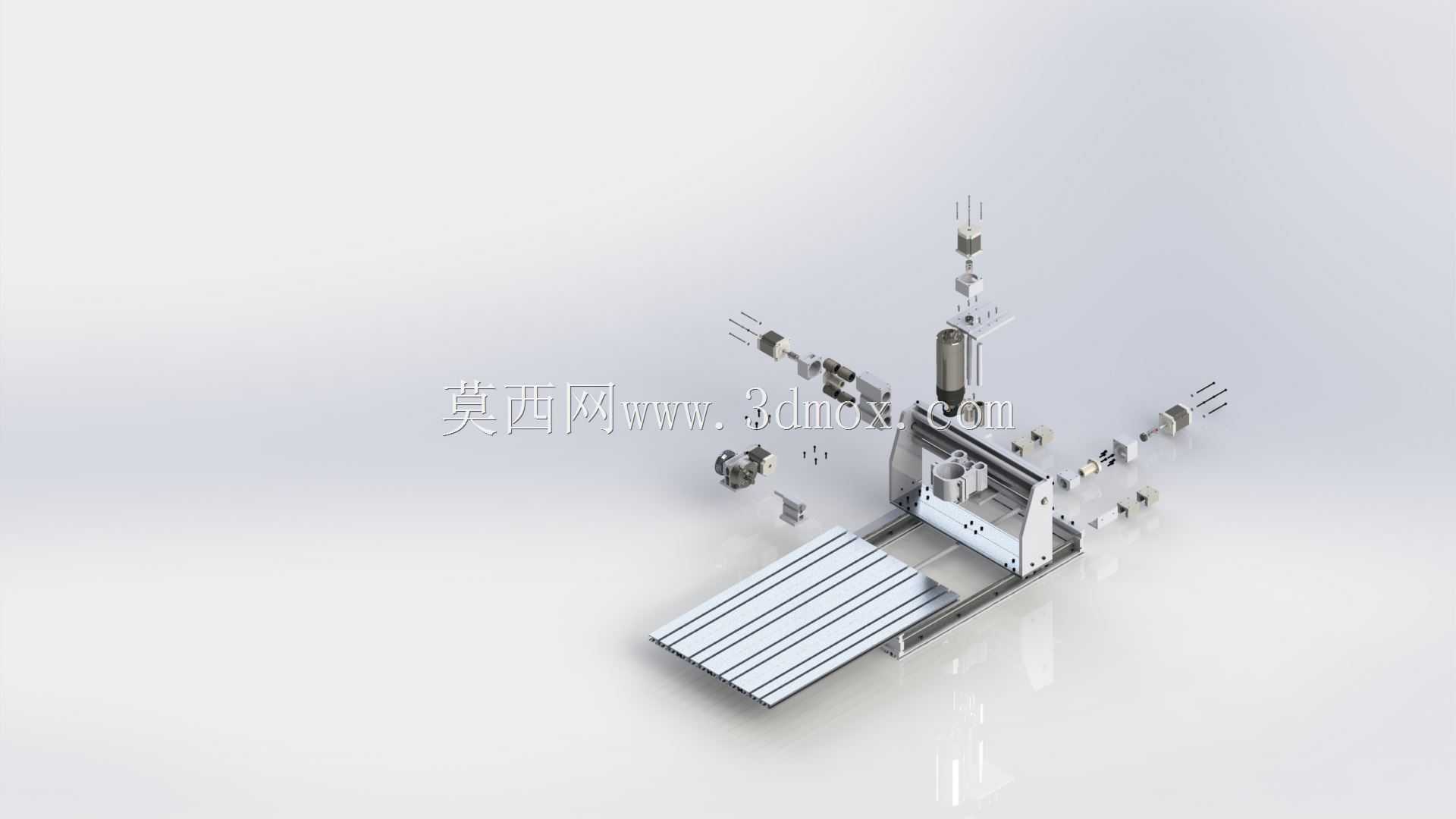

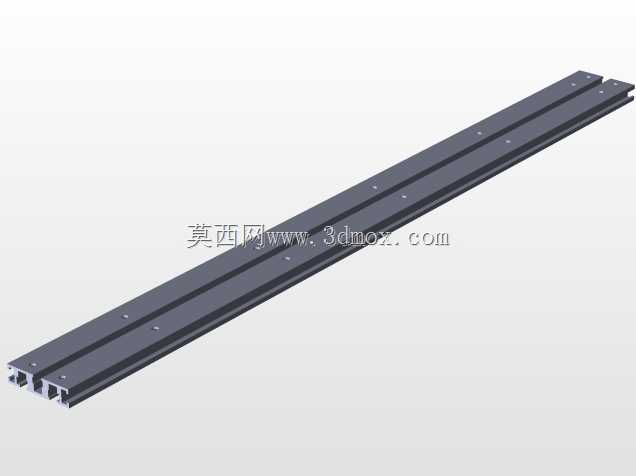

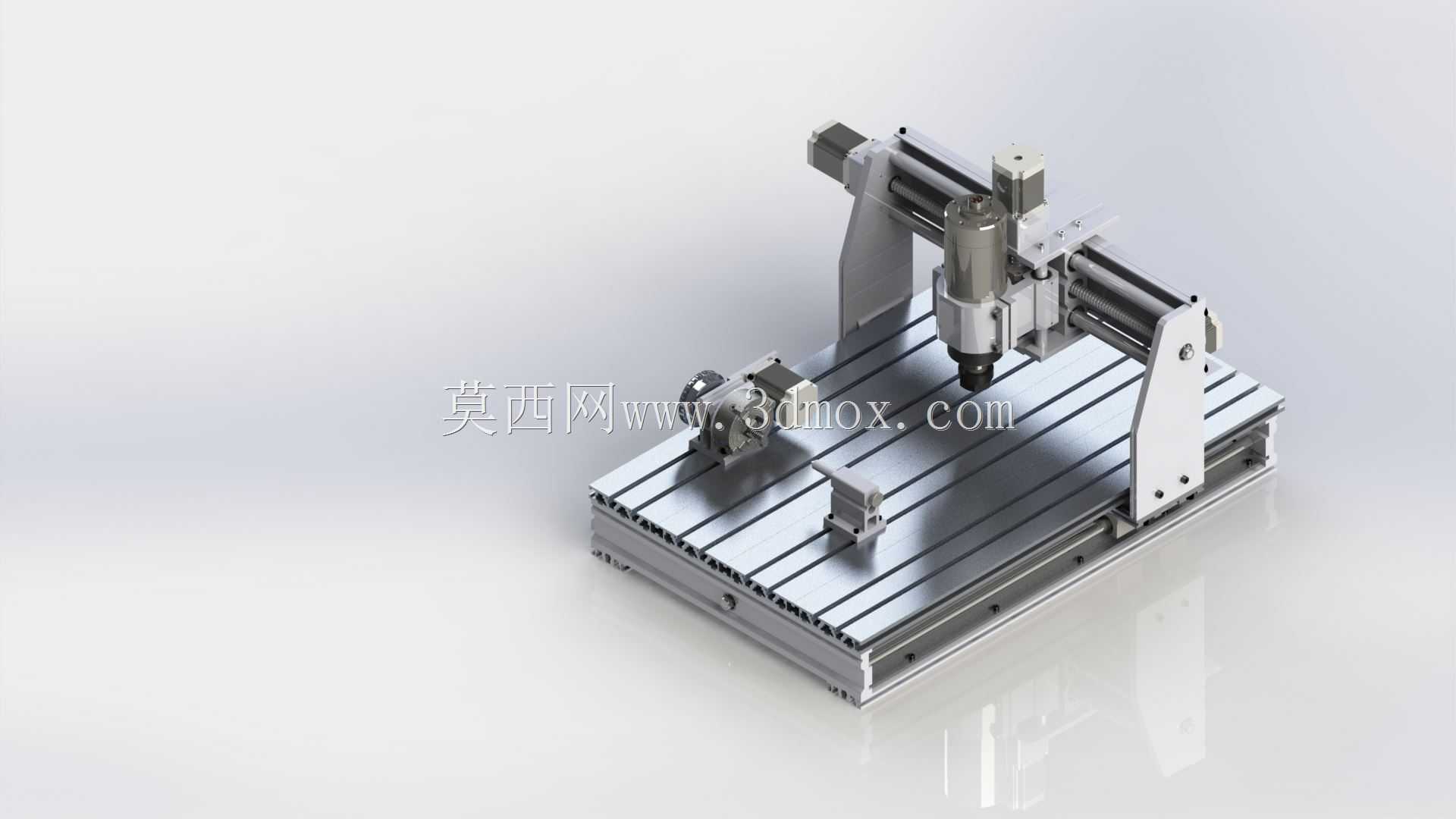

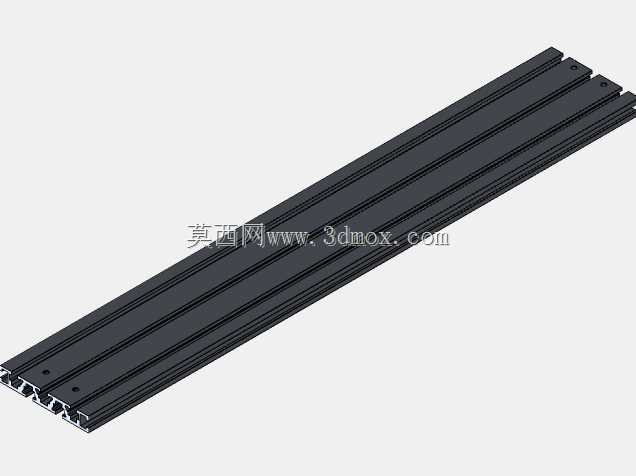

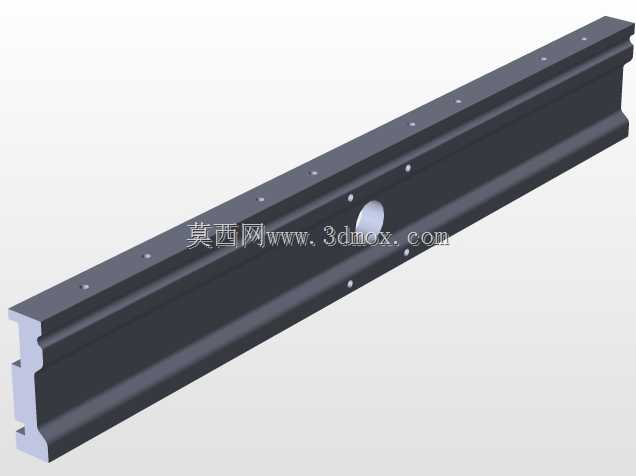

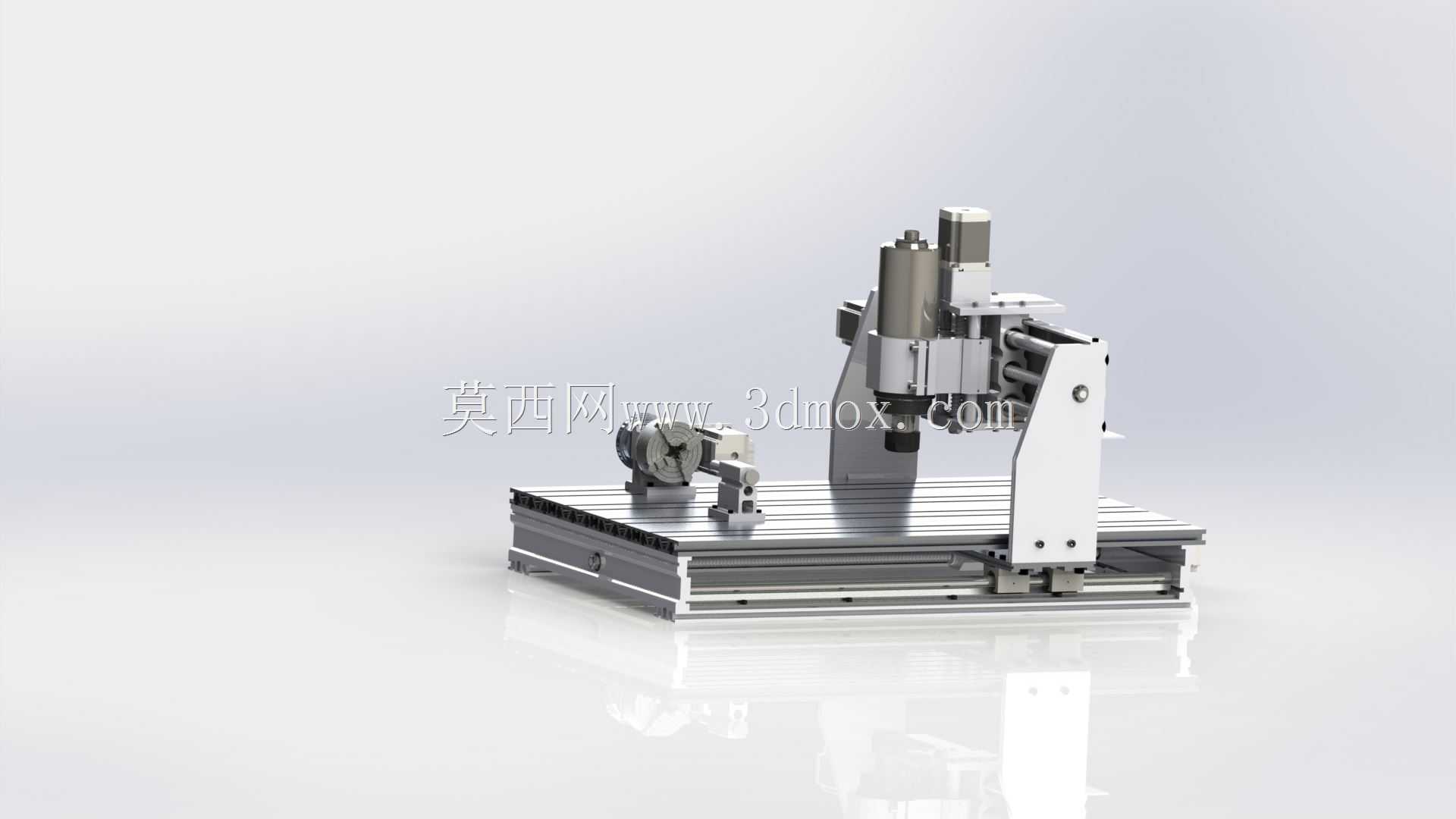

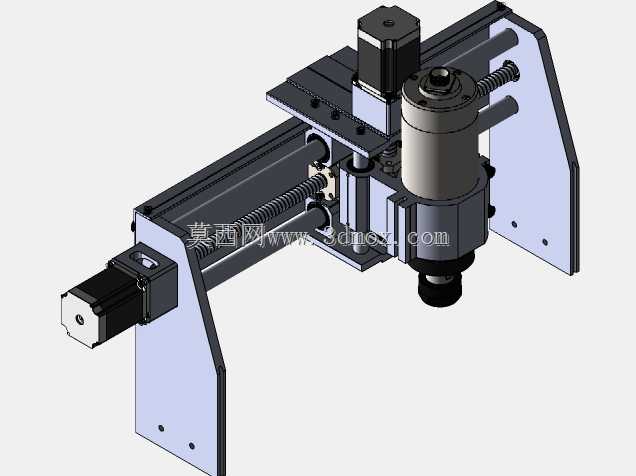

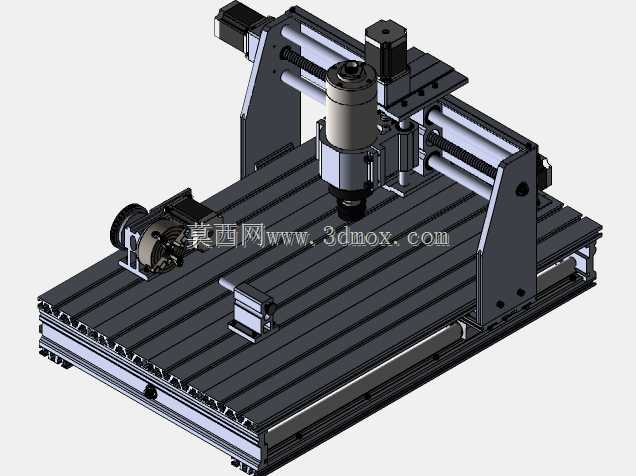

设备整体采用龙门式动梁结构设计，床身底座采用加厚铝型材拼接框架，搭配T型槽式加工工作台，既保证了整体结构的刚性，减少加工过程中的震颤问题，又能灵活适配不同规格的夹具与工件装夹需求，工作台有效加工行程覆盖600mm×400mm的加工范围，能够满足绝大多数小型工件的加工尺寸要求，设备整体外形紧凑，占地面积不足0.5平方米，可直接放置在常规工作台面上使用，无需额外做专用地基安装，安装边界要求低，适配普通办公、工作室的空间条件。

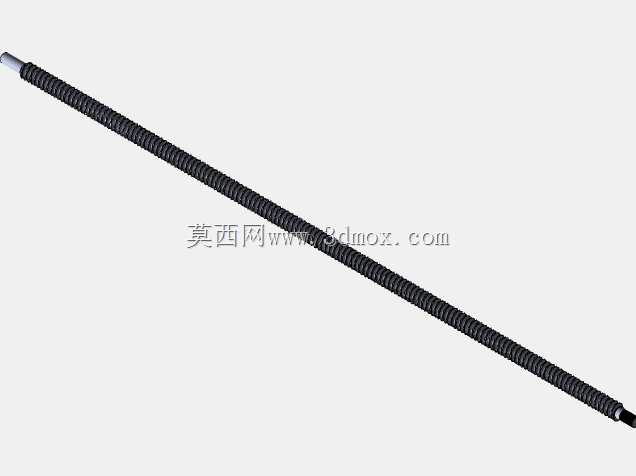

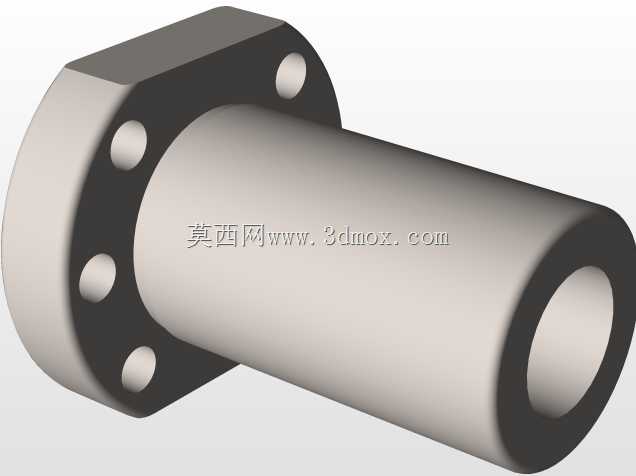

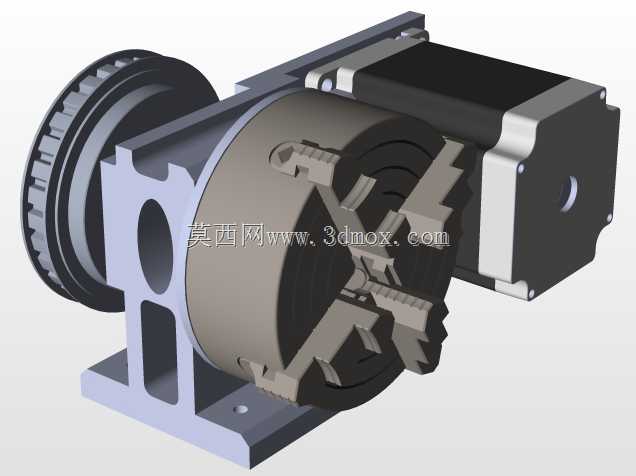

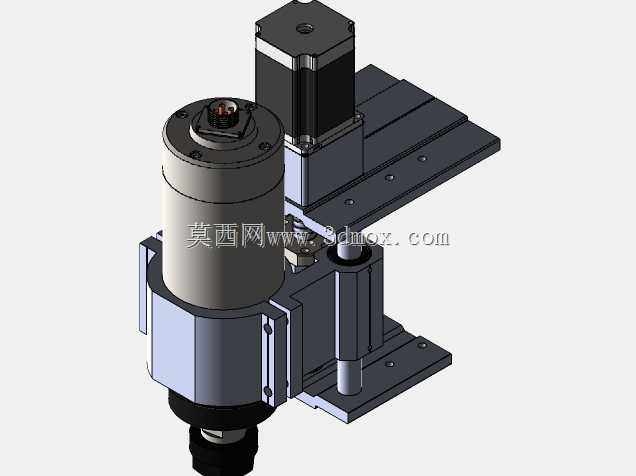

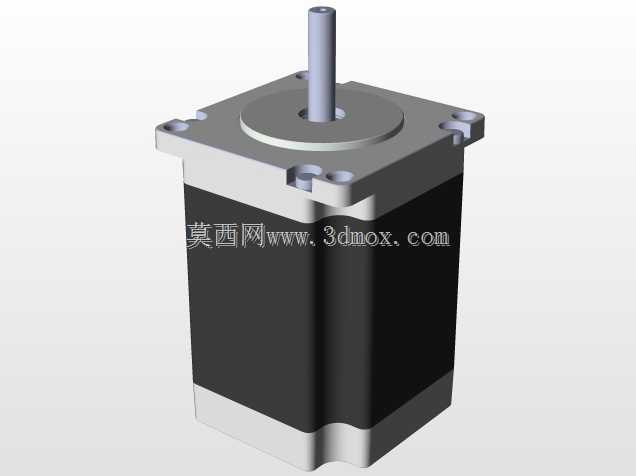

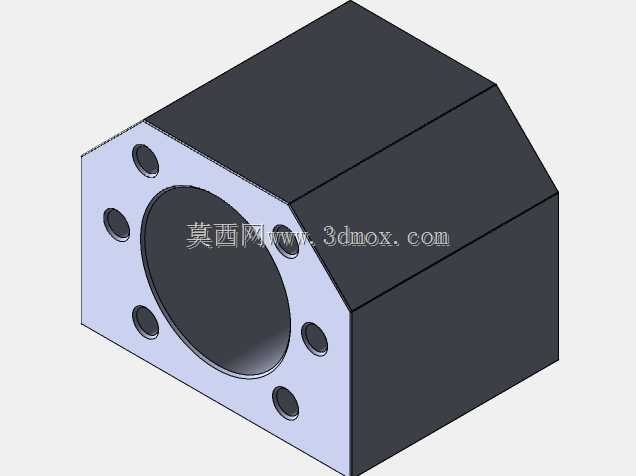

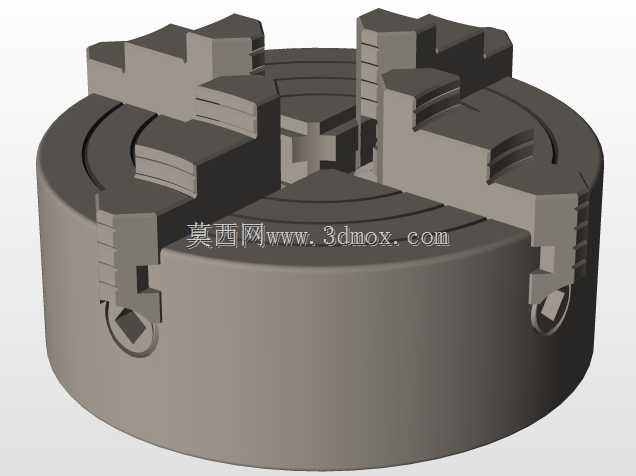

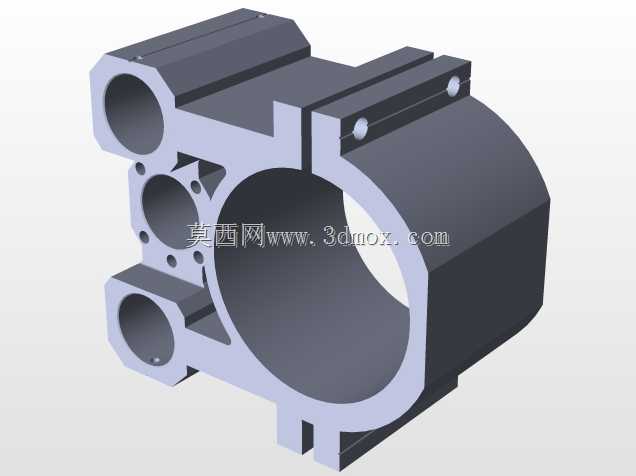

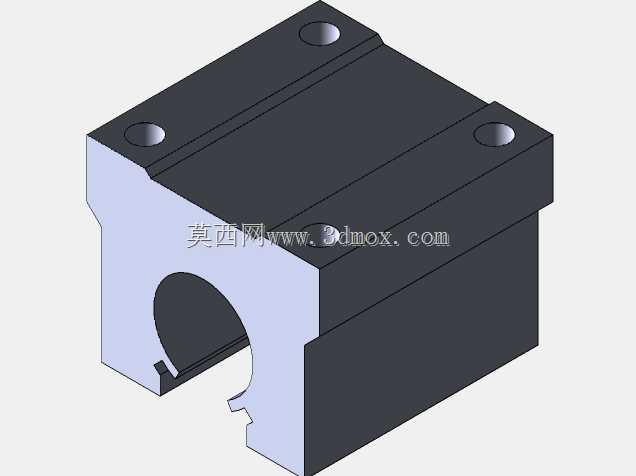

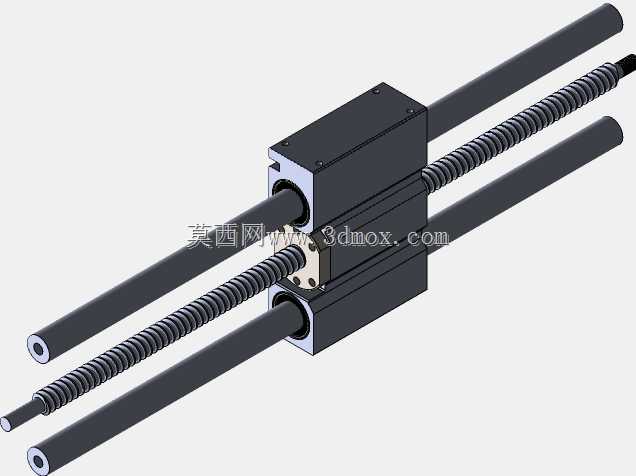

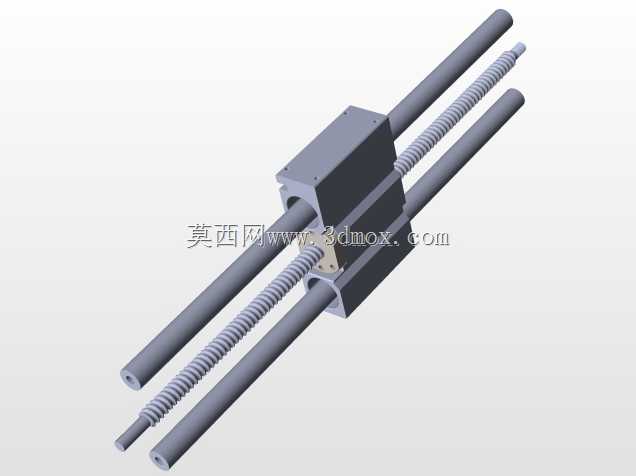

在功能设计上，三轴均采用精密直线导轨搭配滚珠丝杠传动结构，搭配独立的伺服驱动单元，能够保证传动过程中的定位精度与重复定位精度，主轴采用高速风冷电主轴，可根据加工材质与工艺需求调整转速，适配不同刀具的切削参数要求，设备还预留了第四轴旋转轴的安装接口，可拓展完成圆柱面工件的旋转雕刻加工，进一步拓展加工适用范围。走线采用拖链内置式设计，避免加工过程中切屑、切削液对线路造成磨损，提升设备长期运行的稳定性。

设计过程中充分考虑了小型设备的易用性与维护便捷性，各传动部件均预留了润滑维护窗口，日常保养无需大规模拆解设备，电控部分采用集成式布局，将驱动模块、电源模块集中布置在床身侧方的独立仓体内，既减少了电气线路受到的加工干扰，也方便后期故障排查与元件更换。设备的Z轴行程经过优化，既能够满足常规厚度工件的加工需求，也可通过加高垫块拓展装夹高度，适配不同高度的加工工件，整体结构在保证加工刚性的前提下尽可能压缩了冗余尺寸，兼顾了加工性能与桌面级设备的轻量化使用需求。
