铝型材框架台式数控雕刻加工设备结构

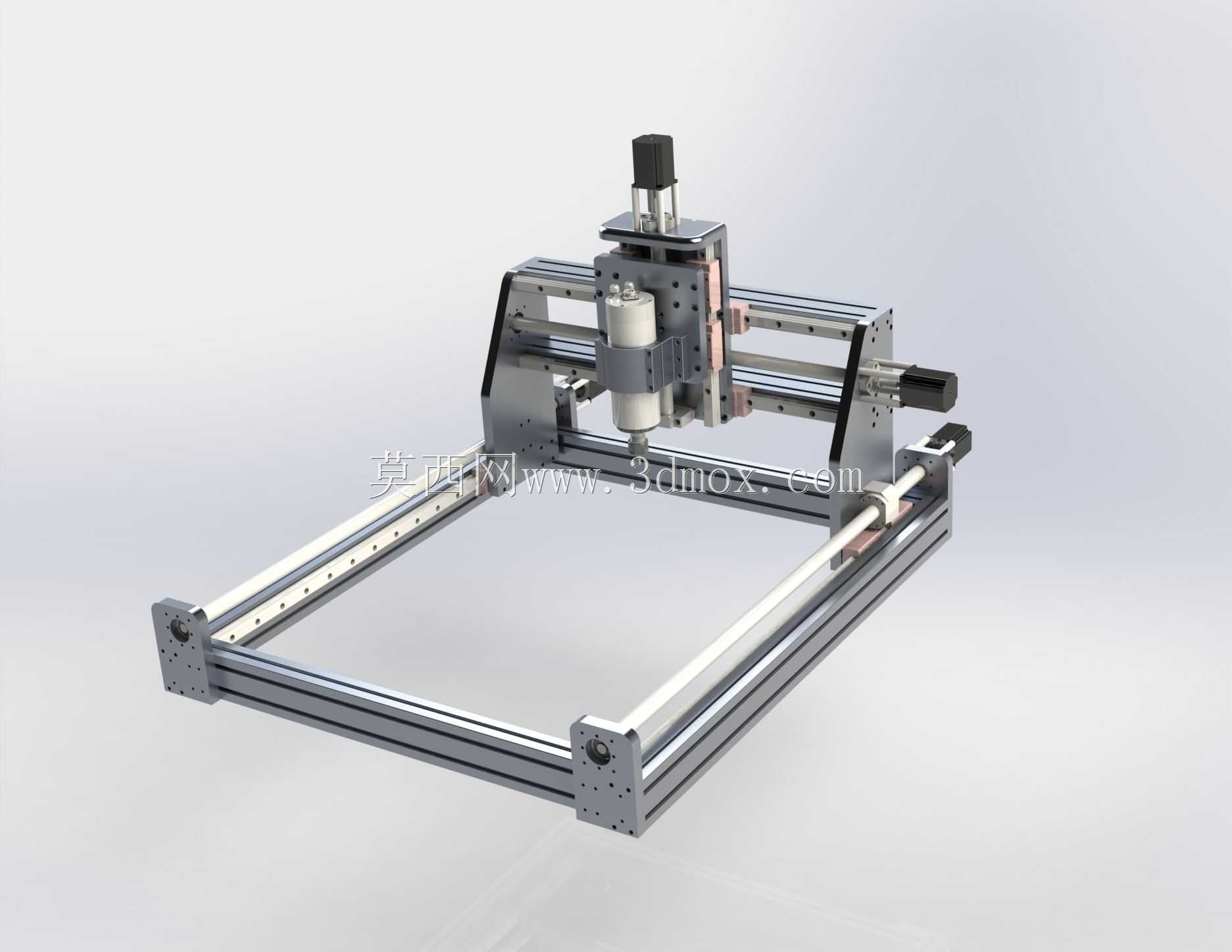

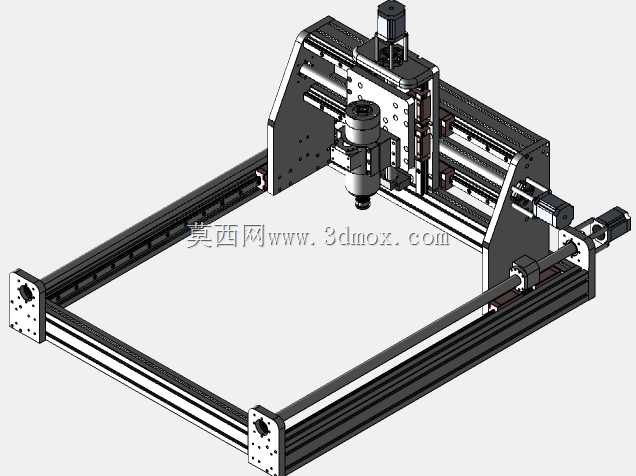

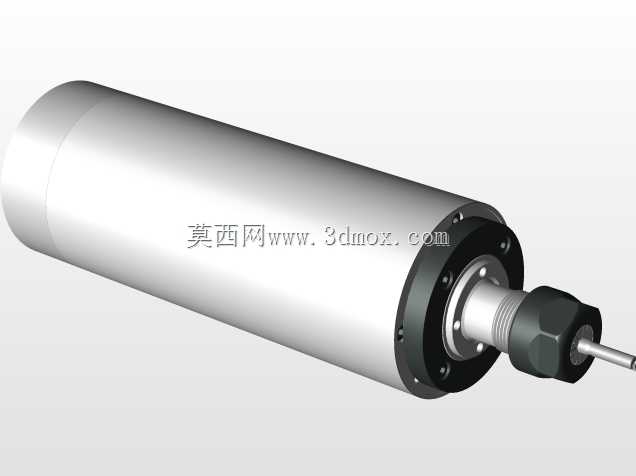

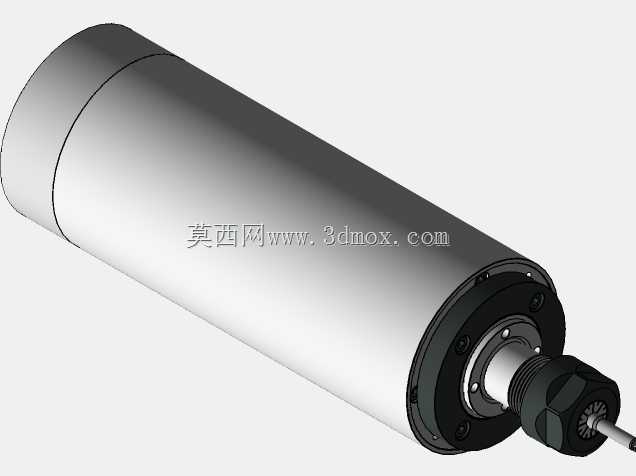

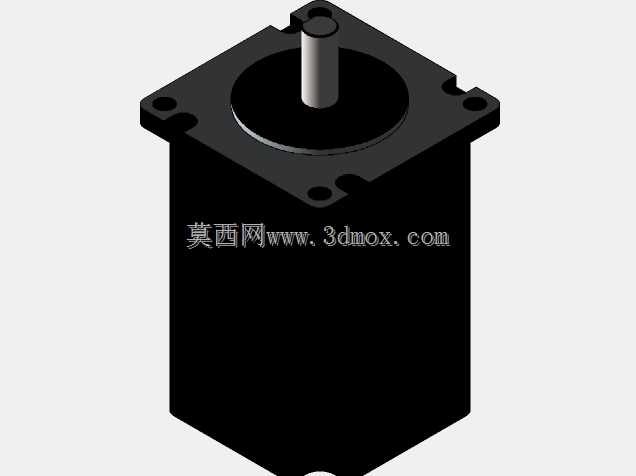

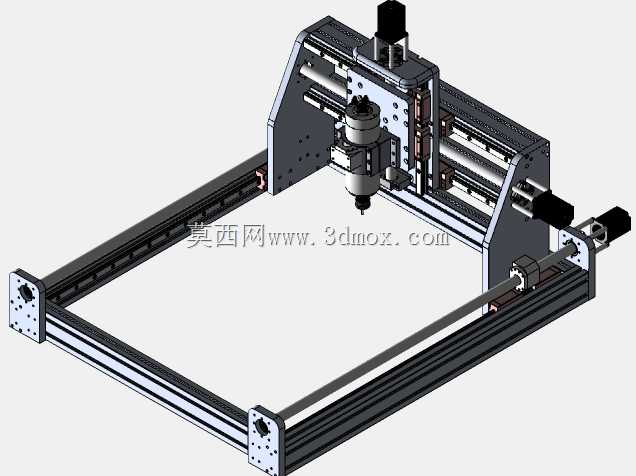

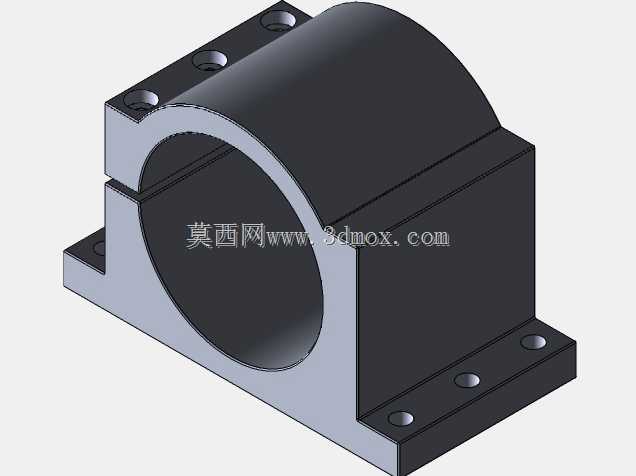

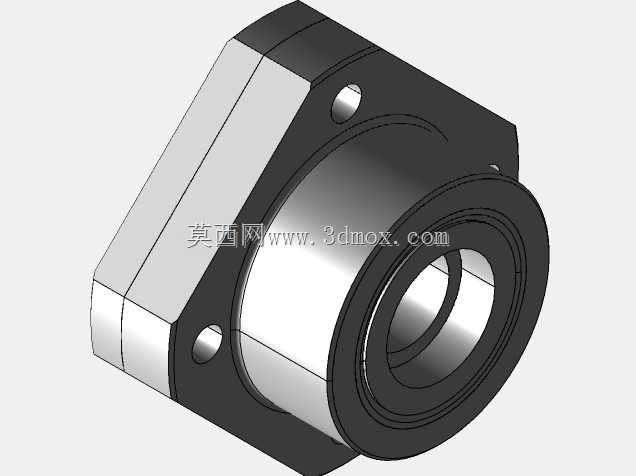

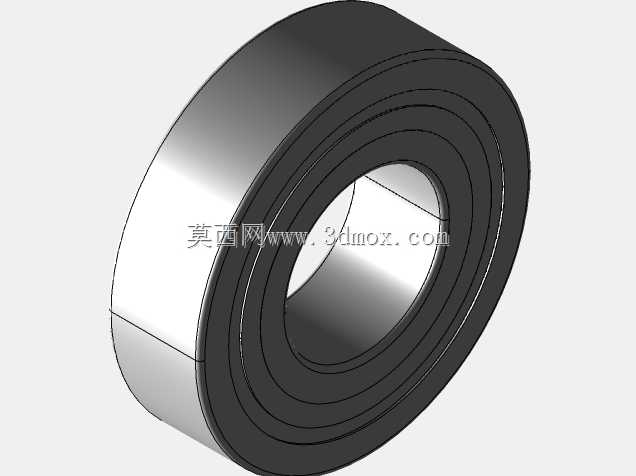

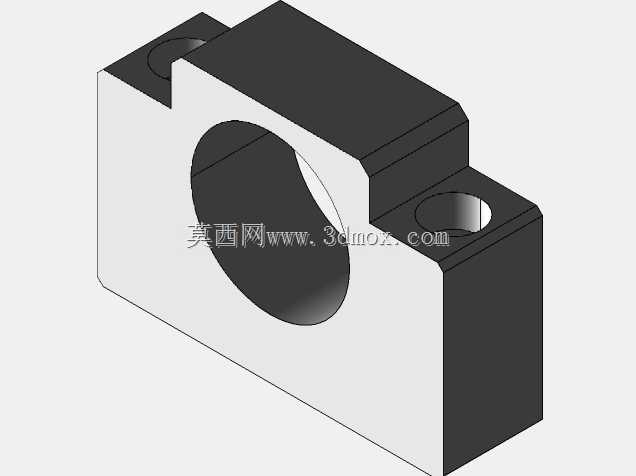

这款台式数控加工设备主要面向小型加工工坊、个人DIY创作、教学实训场景使用，可覆盖亚克力板、软金属板材、密度板、PVC等常见材质的平面雕刻、切割、铣削作业，能够完成广告字牌制作、工艺浮雕加工、小型零件精密铣削、PCB板钻孔开槽等常见加工需求，相比大型工业加工设备占地更小、部署灵活，适合小批量定制化加工场景使用。设备整体采用龙门式运动结构，加工区域为开放式矩形平台，操作人员可从多个方向完成工件装夹、对位调整，日常维护和易损件更换也更为便捷。框架主体选用40-80规格工业铝型材搭建，搭配两侧加厚铝型材侧板作为支撑结构，铝型材本身自带的标准安装槽位可灵活调整各部件的安装位置，无需额外焊接加工，既降低了整体制造成本，也能通过槽位内的螺栓锁紧保证框架连接强度，若后续需要拓展加工行程，也可通过更换对应长度的铝型材快速完成改装。直线运动导向部件采用高精度直线导轨，搭配滚珠丝杠作为传动部件，可保证各运动轴运行平稳、定位精准，有效降低运动过程中的抖动误差，提升加工成品的表面质量。主轴部件安装在龙门横梁的滑动座上，可沿横梁完成横向进给运动，龙门整体可沿两侧纵向导轨完成纵向进给，主轴自身可带动刀具完成高速旋转切削，配合Z轴方向的进给运动，可实现三维路径的连续加工。设计过程中充分考虑了安装边界与适配性，各传动部件的安装位均匹配铝型材的标准槽圈轮廓，电机安装支架可直接通过型材槽位的T型螺栓固定，无需在型材上额外加工复杂孔位，同时支架安装后可对框架整体形成额外的加强支撑，提升整机的结构刚性。为了进一步提升加工精度，部分连接定位件可通过机加工保证形位公差，所有部件均采用标准工业配件，采购替换十分便捷，设备整体预留了充足的电气元件安装空间，可根据加工需求搭配不同功率的主轴、不同扭矩的驱动电机，适配从轻质非金属到软金属的不同加工负载需求，整体结构紧凑，安装调试难度低，既适合作为小型加工生产的主力设备，也可作为数控加工教学的实操实训载体。
