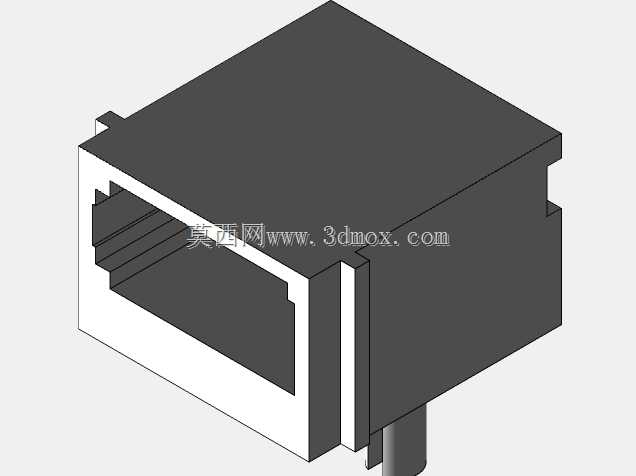

板载以太网RJ45网口接口结构

这类以太网端口是工控板卡、网络通讯设备、消费类电子主板上最常见的物理层连接部件，日常做设备结构设计时，只要涉及有线网络接入的场景，基本都要和这类接口打交道。做结构设计的时候，首先要卡准安装边界，这类直插板载的网口，插接口端面要和设备外壳的开孔精准对齐，公差一般要控制在0.2mm以内，不然水晶头插入时会出现卡滞、插不到位的问题，外壳开孔的尺寸要比接口外轮廓单边留0.15mm的装配间隙，同时要考虑接口金属屏蔽壳和外壳接地弹片的接触位置，保证屏蔽连续性，降低电磁干扰对信号传输的影响。从功能特性来说，这类端口内部集成了水晶头卡扣的锁定卡槽，插入标准RJ45水晶头后，卡扣会自动卡入卡槽位，防止线缆拖拽时接口松脱，接口内部的接触端子排布完全遵循以太网物理层的引脚定义，建模时要提前预留端子焊脚和PCB板的焊接空间，焊脚位置的避让槽不能和周边的贴片电容、电阻产生干涉。设计思路上，这类接口的外壳采用屏蔽金属壳加绝缘塑胶基座的组合结构，金属壳一方面做电磁屏蔽，另一方面承担结构强度支撑，塑胶基座用来固定内部的8根接触端子，端子的倾斜角度经过校准，保证水晶头插入时每根端子都能和水晶头的金片可靠接触，接触压力控制在合理区间，既不会因为压力过大导致插拔力超标，也不会因为压力过小出现接触不良的问题。实际选型建模时还要注意接口后方的插针长度，要匹配PCB板的厚度，插针穿过PCB后露出的焊脚长度控制在1.5-2mm，刚好满足波峰焊或者回流焊的工艺要求，接口底部的定位柱要和PCB上的定位孔精准对应，过盈量控制在0.1mm左右，过焊的时候不会出现偏移。另外，接口两侧的固定脚要和PCB焊盘牢固焊接，承受水晶头插拔时的侧向力，避免多次插拔后接口开焊脱落，日常做设备结构评审时，这个位置的固定强度是必查项，很多网络设备的接口故障都是因为固定脚焊接强度不足，多次插拔后出现虚焊导致的。建模时还要考虑接口上方的状态指示灯预留位，大部分这类网口都会在接口边角集成两个LED指示灯，分别对应链路连接状态和数据传输状态，结构上要预留灯珠的安装位置和导光通道，保证指示灯的光线能从外壳开孔处透出，方便运维人员直观判断网络连接状态。
