V型双缸摆式蒸汽动力机构

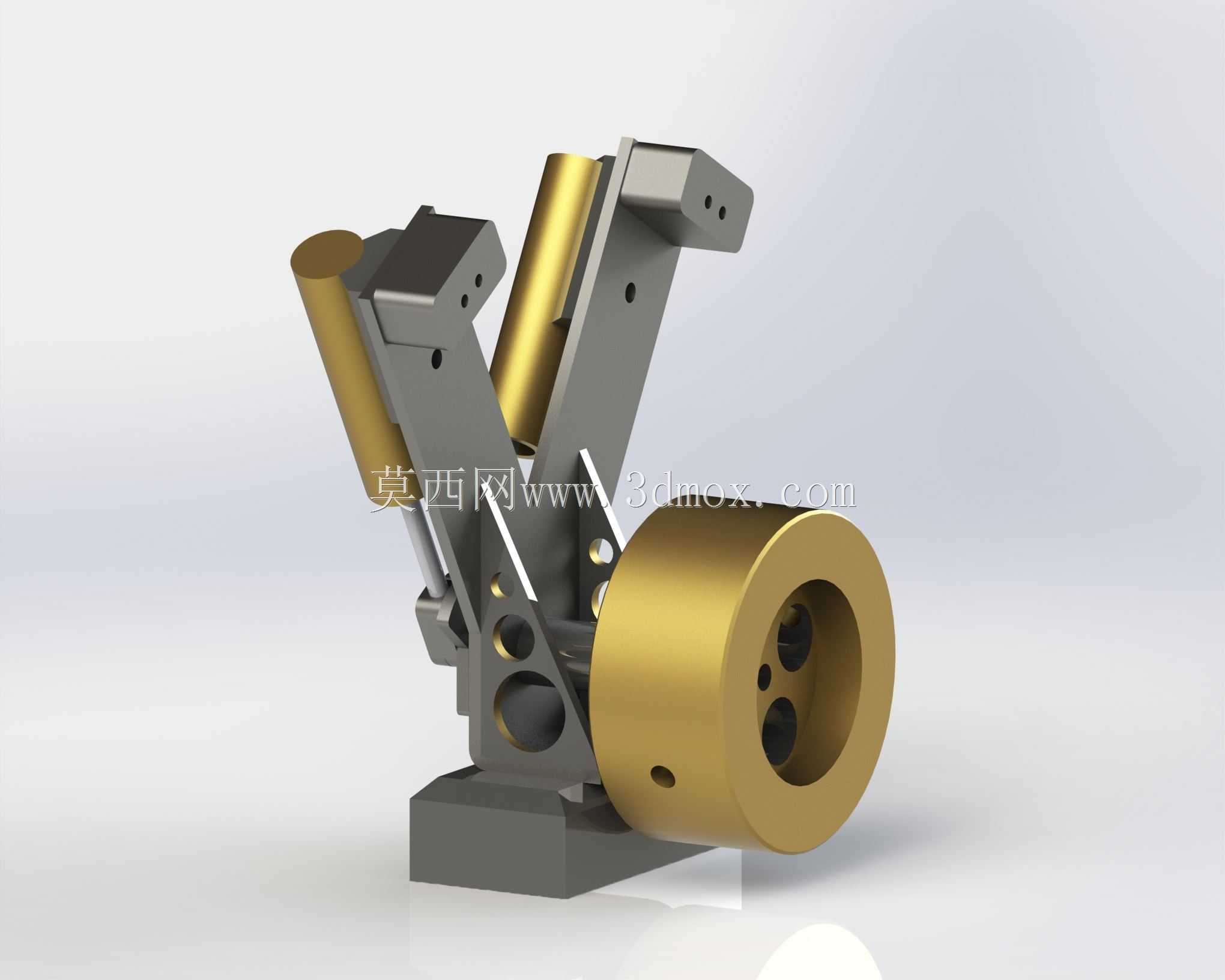

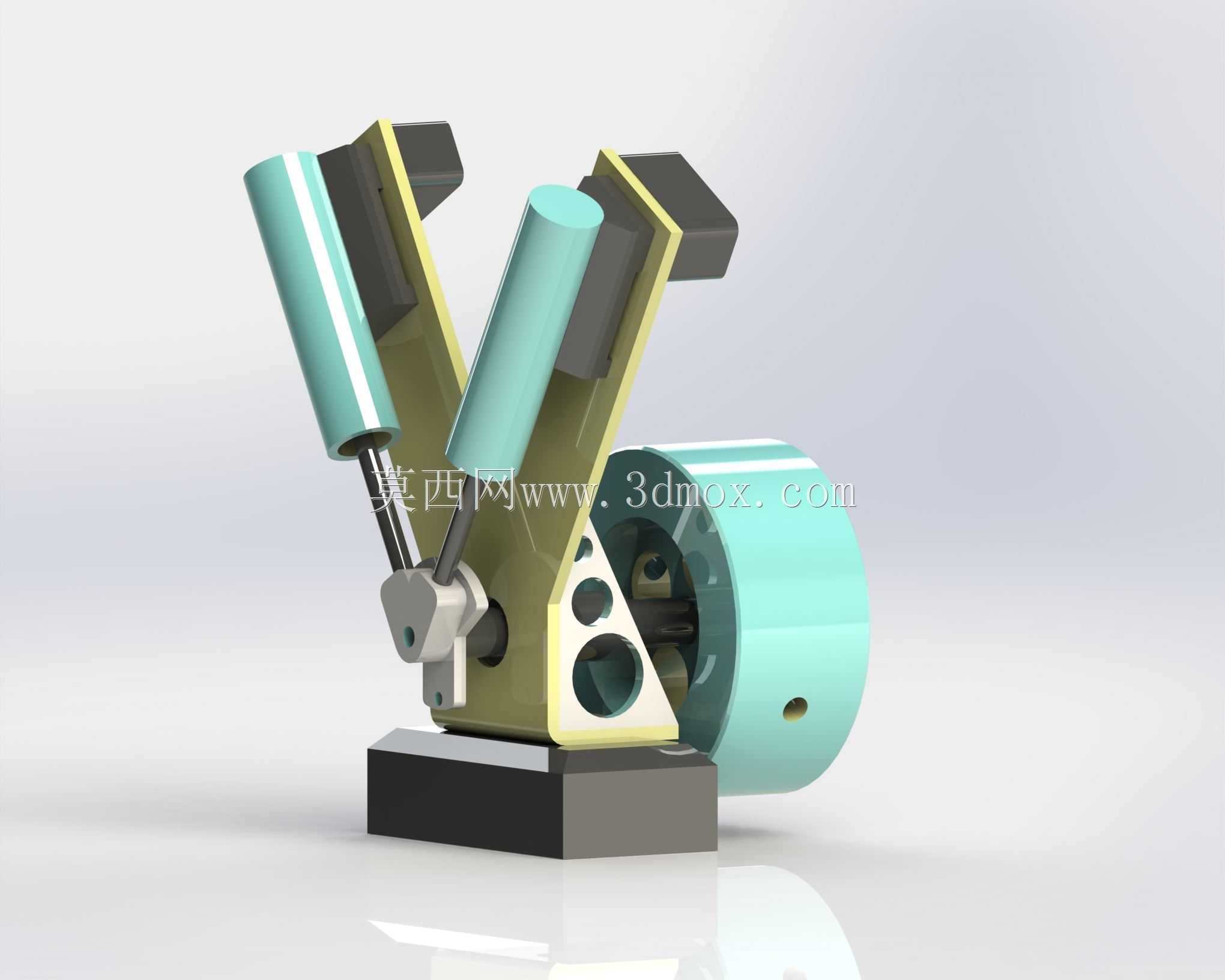

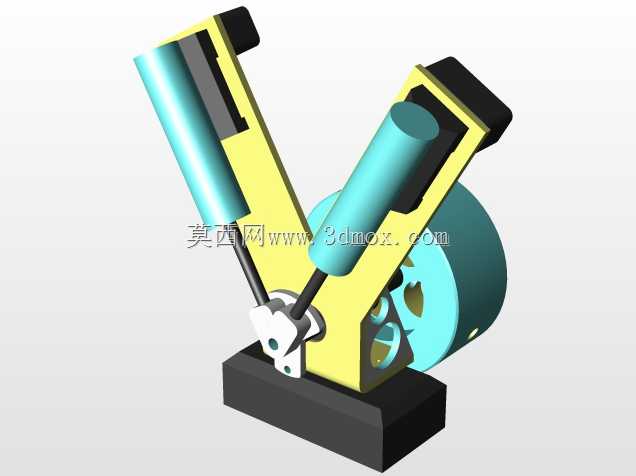

这款V型布局的蒸汽动力机构，是小型蒸汽动力系统的核心做功单元，主要应用于小型科普演示装置、复古动力模型、微型实验动力台架等场景，能够将高压蒸汽的热能转化为旋转机械能输出，为配套负载提供稳定的回转动力。该机构采用双缸V型排布设计，两个气缸呈一定夹角布置在机架上部，这种布局能够有效缩小动力单元的整体轴向尺寸，让整体结构更加紧凑，同时双缸交替做功的模式可以大幅降低单缸做功带来的扭矩波动，让动力输出更加平顺，减少运转过程中的振动与冲击。在功能设计上，高压蒸汽通过配气结构依次进入两个气缸，推动气缸内的活塞做往复直线运动，再通过与活塞连接的曲柄连杆结构，将直线往复运动转化为端部飞轮的旋转运动，端部的大尺寸飞轮兼具储能与稳速作用，能够在活塞非做功冲程储存动能，维持机构连续稳定运转，抵消往复运动带来的转速波动。设计过程中充分考虑了安装与配合的合理性，机架采用一体式支撑结构，底部为平整的安装基准面，可直接通过螺栓固定在配套的安装台面上，无需额外设计复杂的转接固定结构；两个气缸的安装孔位、连杆与曲轴的配合间隙都经过合理匹配，既保证运动部件的活动自由度，又能减少不必要的旷量，避免运转过程中出现卡滞或异响。整体结构的外形轮廓规整，所有运动部件都在机架的包覆范围内，没有突兀的外伸结构，安装边界清晰，在配套设备中布置时能够精准预留安装空间，不会与周边其他部件产生干涉。气缸与飞轮采用差异化的材质配色设计，既能够直观区分不同功能的部件，也便于在装配、调试过程中快速识别部件位置，排查运动配合问题。该机构的结构设计完整还原了V型蒸汽动力的核心工作原理，运动逻辑清晰，配合关系合理，既可以作为机械原理教学的演示载体，也能够作为小型蒸汽动力装置的核心做功部件使用，整体结构兼顾了紧凑性与运转稳定性，能够适配多种小型动力应用场景的安装与使用需求。
