精密机用平口夹紧虎钳结构设计

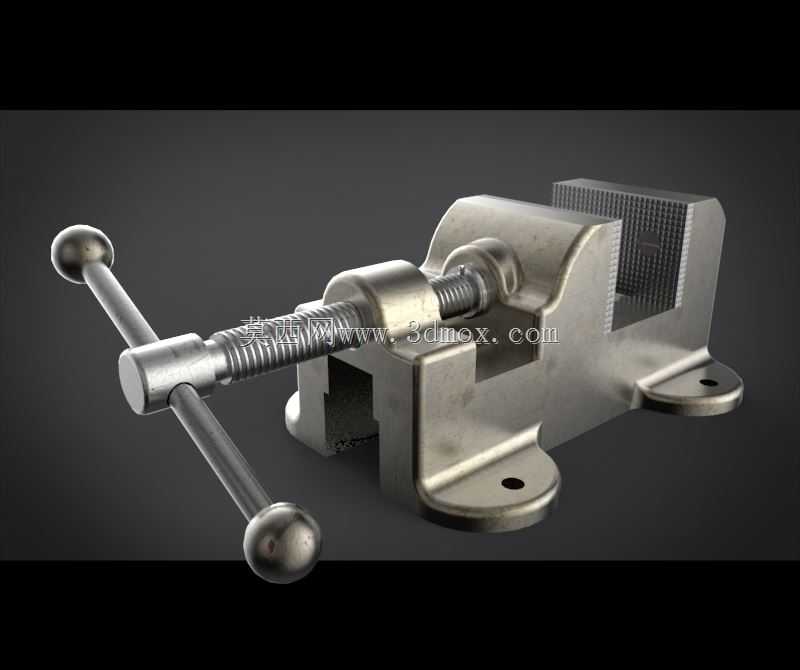

这款虎钳是机械加工、钳工装配场景中不可或缺的通用工装，广泛应用于普通铣床、钻床、磨床、钳工台等作业工位，承担工件定位与夹紧的核心功能，能够在切削、钻孔、锉修、装配等工序中牢牢固定待加工工件，避免工件受切削力、敲击力作用发生位移，保障加工精度与作业安全。从功能特性来看，该虎钳采用丝杠传动的夹紧结构，通过转动带球形端头的操作手柄带动丝杠旋转，驱动活动钳身沿固定钳身的导轨做直线往复运动，配合钳口处的细密齿纹结构，能够大幅提升与工件接触面的摩擦力，即便是表面光滑的金属坯料，也能实现稳定夹持，不会出现打滑窜动的问题；固定钳身两侧延伸出带安装孔的法兰底座，可通过螺栓将虎钳整体牢固锁定在机床工作台或钳工台面上，承受大切削负载时也不会发生整体移位。在设计思路上，这款虎钳优先兼顾了夹持稳定性与操作便捷性：整体采用对称式结构布局，丝杠轴线与钳身导轨平面保持平行，确保活动钳身运动过程中无卡滞、无偏斜，夹紧力能够均匀作用在工件夹持面上，避免工件因受力不均出现翘起、变形；操作手柄采用贯穿式设计，两端的球形端头既能够避免操作时划伤手部，也可以在需要更大夹紧力时，通过套管延长力臂，轻松获得足够的夹持扭矩，适配重型工件的装夹需求；钳口部位设计为可更换结构，长期使用齿纹磨损后，只需拆卸固定螺栓即可更换新钳口，大幅延长虎钳整体使用寿命。从安装边界与尺寸适配来看，底座的两个安装孔间距符合通用机床工作台的T型槽标准间距，能够适配绝大多数常规加工设备的台面安装尺寸，无需额外制作转接板即可完成固定；钳身的开口行程覆盖了常规中小型机械零件的装夹尺寸范围，既可以夹持小型精密零件进行精细加工，也能够满足中等尺寸坯料的粗加工装夹需求；整体外形采用方正的落地式结构，重心偏低且集中在底座中心区域，即便夹持偏重工件时也能保持良好的稳定性，不会出现倾覆风险。在实际生产应用中，这款虎钳既可以单独作为钳工工位的手工操作工装，完成零件修配、小批量装配等作业，也可以配套安装在数控加工设备上，作为批量零件加工的基础定位夹具，配合定制软钳口还能够实现异形零件、薄壁零件的无损夹持，适配多场景的装夹需求，是机械制造车间、维修工位、实训教学场地中通用性极强的基础工装设备。
