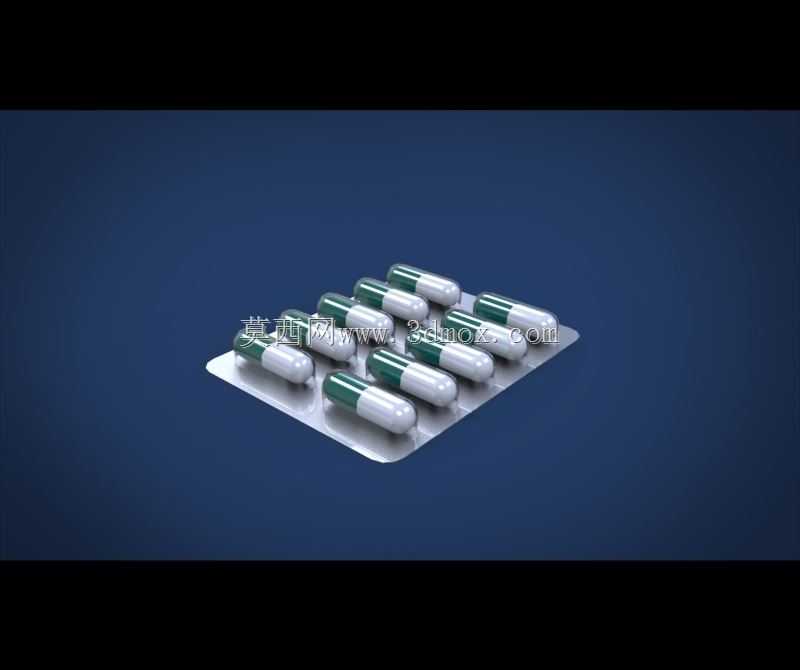

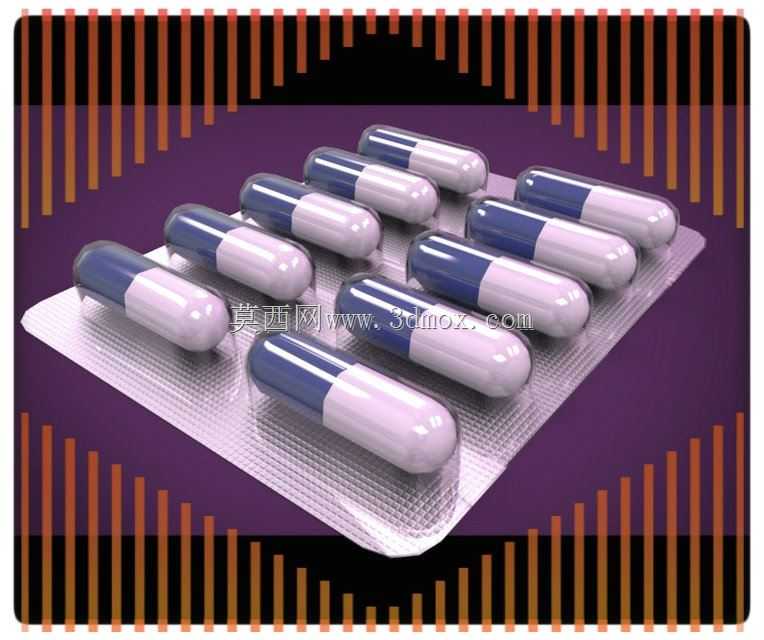

铝塑泡罩包装药用胶囊三维结构设计

　　本次呈现的胶囊及配套铝塑泡罩包装结构，核心服务于医药制剂的内包装环节，在口服固体制剂生产、流通全链路中承担核心防护与承载功能。从实际应用场景来看，该结构适配口服硬胶囊剂的单剂量分装需求，可直接对接高速泡罩包装机的成型、热封、冲裁工位，完成从PVC硬片成型、胶囊填料、铝箔热封到成品裁切的全流程生产适配，最终成品可直接进入药品外包装环节，无需额外的内包装防护处理。

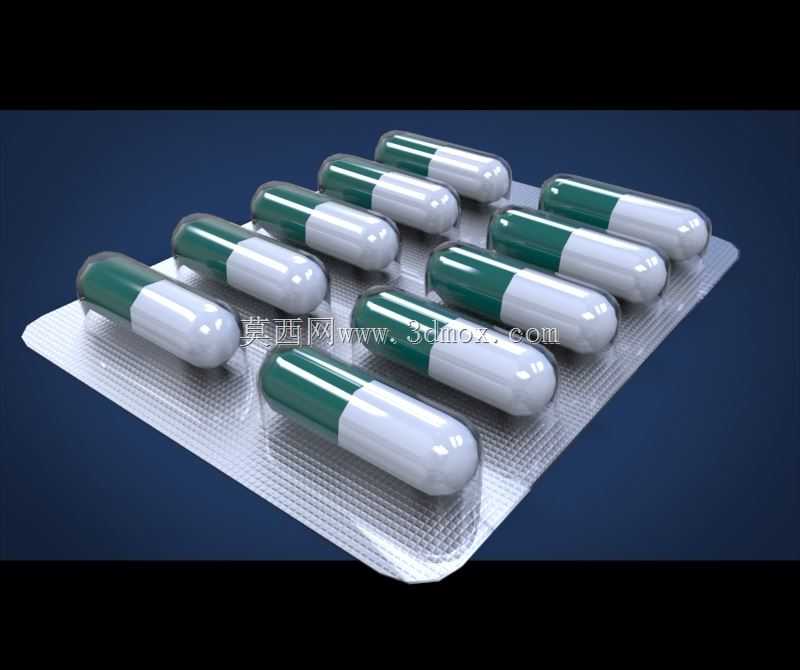

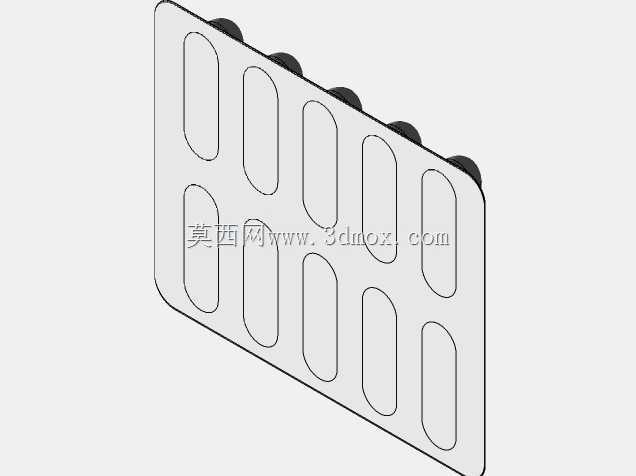

　　从产品功能特性维度拆解，单粒胶囊采用分体式套合结构，帽体与体身的配合段设计有环形锁合筋，填充药物完成套合后可实现轴向锁止，避免储运过程中胶囊受挤压、震动出现帽体松脱、药物漏出的问题；胶囊外壁做圆弧过渡处理，无尖锐棱角，既可以降低泡罩热封过程中PVC膜被刺破的概率，也能减少患者吞服时的食道异物感。配套的铝塑泡罩板采用等距阵列排布的泡罩型腔，每个型腔的轮廓与胶囊外形做0.2mm的间隙适配，既可以保证胶囊顺利落入型腔，也能限制胶囊在型腔内的轴向窜动，避免运输过程中胶囊在泡罩内晃动产生异响、甚至出现囊体磨损。泡罩板的边缘预留3mm宽度的热封边，热封边表面做网格压纹处理，可提升PVC硬片与铝箔的热封结合强度，在常规仓储温湿度条件下，可阻隔外界水汽、灰尘进入泡罩内部，保证胶囊内药物的稳定性。

　　在设计思路层面，建模过程中优先匹配量产工艺的可行性，胶囊的帽体与体身均采用等壁厚设计，壁厚控制在0.1mm区间，适配药用明胶或羟丙甲纤维素的空心胶囊蘸胶成型工艺，拔模斜度设置为0.5°，可降低胶囊脱模过程中的变形率。泡罩型腔的深度比胶囊总直径大0.3mm，保证胶囊完全容置在型腔内，热封时铝箔不会直接压触胶囊表面，避免热封工位的高温传导导致胶囊囊体软化变形。泡罩板的整体长宽尺寸适配常规药品外包装盒的内尺寸，10粒装的阵列排布既符合临床常用的用药剂量包装需求，也能最大化利用包装材料幅宽，减少生产过程中的边角料损耗。

　　从外形尺寸与安装边界来看，单粒胶囊总长度控制在21mm左右，帽段长度7.5mm，体段长度15mm，套合后有效锁合长度不小于2mm，囊体外径6.8mm，该尺寸属于口服硬胶囊的常规0号规格，适配市面上绝大多数泡罩包装机的下料模具规格。单块泡罩板的整体长度为105mm，宽度为65mm，厚度方向包含PVC泡罩凸起高度与铝箔层总厚度不超过8mm，多块泡罩板叠放时的间隙控制在1mm以内，可有效降低外包装箱的整体体积，提升仓储与运输环节的空间利用率。建模过程中对泡罩板的冲裁位置做了圆角处理，避免裁切后的边缘产生毛刺，防止药品取用过程中划伤使用者手部；同时泡罩与泡罩之间的连接筋宽度设置为5mm，既可以保证整板的结构强度，按压取药时连接筋不会出现意外断裂，也能让使用者按压单粒泡罩时，铝箔可顺利破裂，顺利取出胶囊，不会出现连带相邻泡罩铝箔开裂的问题。

　　在结构细节处理上，胶囊帽体的开口端做了微扩口处理，套合过程中可实现导向定位，降低自动化填充设备上的胶囊套合废品率；泡罩型腔的底部做了0.1mm的微凸设计，当胶囊落入型腔后，囊体与型腔底部为线接触而非面接触，可减少胶囊外壁与PVC片的接触面积，降低长期存储过程中囊体与PVC膜发生粘连的概率。热封边的位置避开了泡罩型腔的圆角过渡区，热封压力可均匀作用在封边区域，不会出现局部热封压力不足导致的密封失效问题。整个结构的建模过程严格遵循药用包装材料的相关尺寸规范，所有圆角、倒角参数均匹配量产模具的加工要求，可直接导入工程软件用于泡罩包装模具的设计验证，也可用于医药生产环节的虚拟装配调试、操作人员的结构认知培训。
