螺旋型紧凑型荧光灯结构三维设计

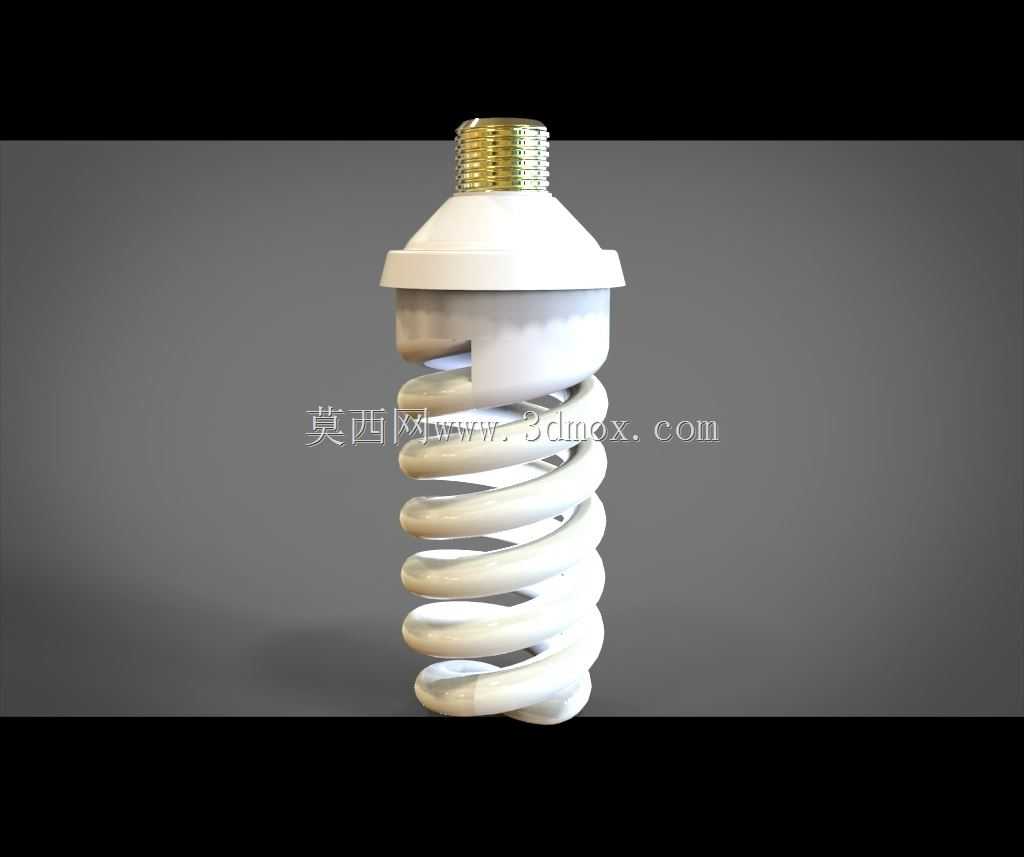

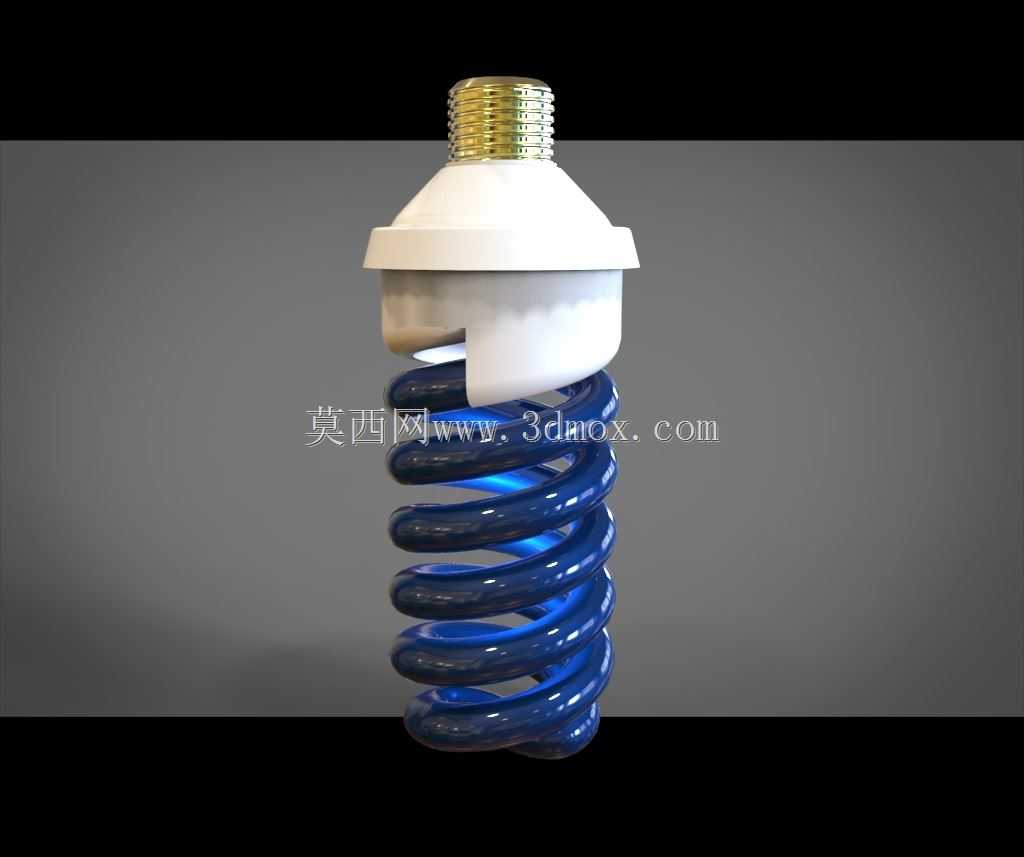

　　日常民用与商用场景里的紧凑型荧光灯，核心是在有限安装空间内实现更高光效，替代传统白炽灯完成小范围照明需求，这款螺旋结构的荧光灯模型，完整还原了产品从灯头连接到灯管成型的全部结构细节，可直接用于灯具配套选型、结构干涉校验、照明产品迭代设计参考。做这类照明产品结构设计时，首先要卡准安装边界，常规E27螺口灯头的外径、螺纹旋合长度都有统一的安规要求，不能随意改动尺寸，否则会出现装不上标准灯座、接触不良的问题，模型里的金属螺口部分完全按照通用灯座的配合公差做了还原，螺纹牙型、旋入行程都和实际量产件一致，做配套灯座设计时可以直接调取做装配干涉检查，不用再反复核对灯头的安装尺寸。螺旋灯管的弯折半径、圈数设计是这类产品的核心，

　　圈数太少的话灯管总长度不够，无法达到额定功率对应的发光效率，圈数太多又会导致整体外径过大，没法适配常规的灯罩尺寸，还会增加灯管弯折过程中的报废率，模型里的螺旋灯管采用等螺距设计，每一圈的弯折曲率都保持一致，既保证了灯管总长度满足低功率照明的光效要求，又把整体外径控制在常规家用灯罩的适配范围内，不会出现装不进原有灯位的问题。灯头和灯管连接的塑料基座部分，除了要承担固定灯管、遮挡内部接线的作用，还要考虑阻燃和耐热性能，模型里的基座做了和螺口灯头的卡扣配合结构，内部预留了镇流器、接线端子的安装空间，不用额外做结构切除就能直接放入常规的紧凑型荧光灯驱动元件，基座下方的遮挡边刚好盖住螺旋灯管的上端封口位置，既避免了内部接线外露带来的安全隐患，

　　也让整体外观更整洁。实际应用场景里，这类螺旋荧光灯多用于家庭室内顶灯、壁灯，商用场所的筒灯、走廊辅助照明，相比直管型荧光灯，它的安装尺寸和白炽灯完全兼容，用户替换时不用改动原有灯座线路，直接拧入就能使用，设计时特意控制了整体的轴向长度，不会出现装上之后突出灯罩太多、影响美观的问题。做三维建模的时候，灯管部分的螺旋曲面要保证壁厚均匀，不然实际生产吹制灯管的时候会出现壁厚差过大、局部容易碎裂的问题，模型里的灯管采用等壁厚螺旋扫掠生成，每一段的管壁厚度都保持一致，完全符合玻璃灯管生产的工艺要求，不会出现建模时忽略壁厚导致生产环节无法落地的问题。灯头部分的金属触点、绝缘部分都做了细节还原，装配时可以直接模拟灯头拧入灯座的全过程，

　　检查触点和灯座弹片的接触位置是否合理，会不会出现接触偏移、通电不良的情况。很多刚做照明结构设计的工程师容易忽略灯管和基座的连接强度，模型里的灯管上端插入基座的部分做了加长的固定段，和基座内部的固定槽完全配合，能承受日常安装拧动时的扭矩，不会出现拧灯头的时候灯管和基座脱节、碎裂的问题。另外螺旋结构的灯管相比U型灯管，发光面更均匀，不会出现局部明暗差过大的问题，模型里的灯管排布没有出现圈与圈之间距离过近的情况，避免了灯管工作时局部温度过高、影响使用寿命的问题，相邻灯管圈之间的散热间隙经过合理排布，保证工作时热量能顺利散出，不会因为积热导致灯管光衰过快。
