小型工业皮带输送设备结构设计

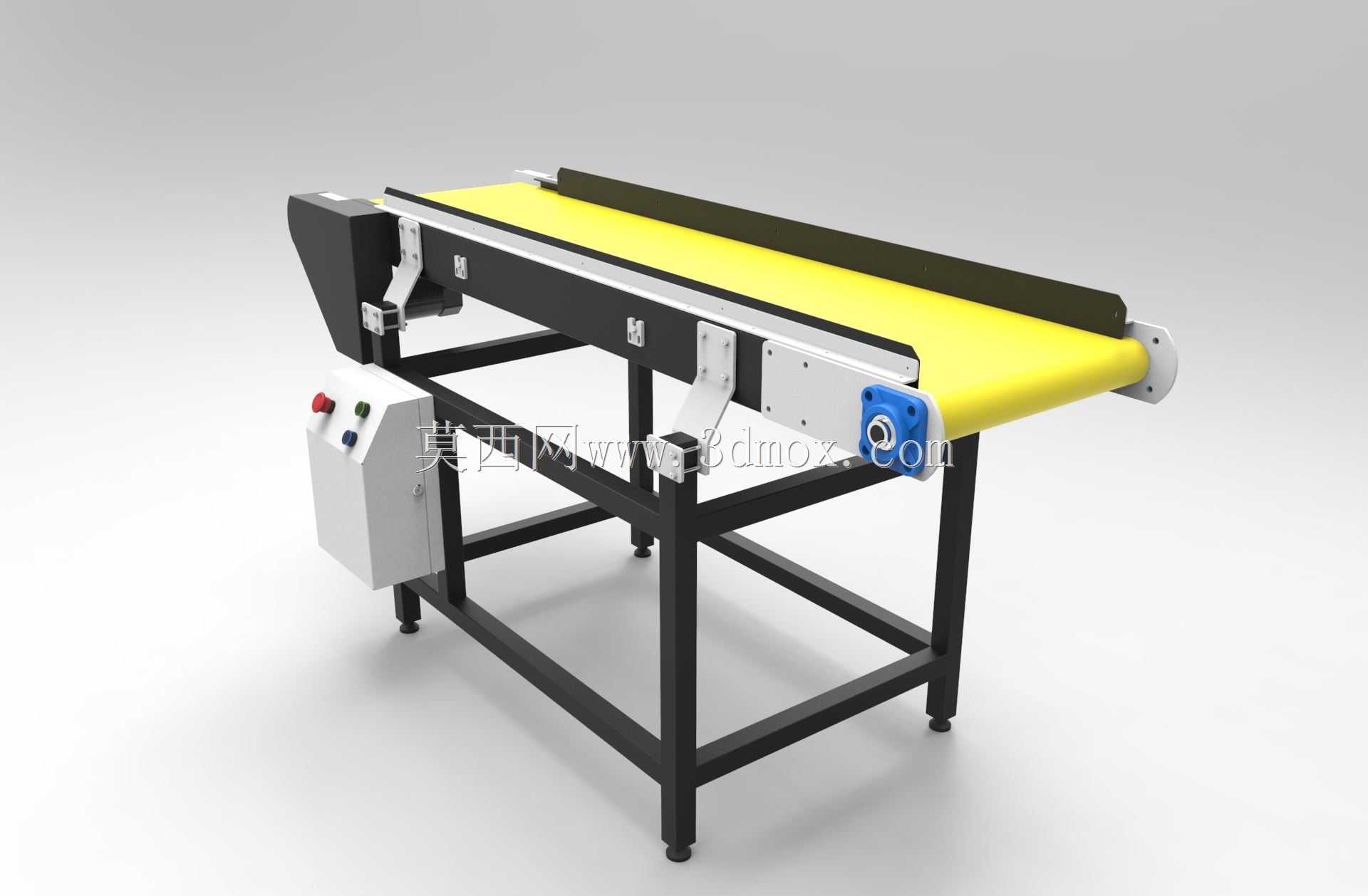

这款皮带输送设备主要面向轻工制造、电子装配、食品包装、小型零部件加工等生产场景，可嵌入短距离生产流水线节点，承担工序间的工件转运、物料传递任务，替代人工重复搬运作业，有效衔接上下工位的生产节拍，降低一线操作人员的往复搬运强度，适配规整形态的小型工件、包装件、散料承托输送需求，可根据产线布局调整安装位置，适配不同车间的空间排布要求。设备主体采用方管焊接成型的框架式机架结构，底部配置可调式支撑脚杯，可根据地面平整度调整整机水平度，避免运行过程中出现皮带跑偏、机架晃动的问题，机架整体做喷塑防锈处理，适配车间多尘、存在少量油污的作业环境。输送面采用黄色防滑PVC皮带，皮带两侧加装固定式挡边条，可避免输送过程中体积偏小的工件从皮带侧边滑落，主动辊端配置蓝色轴承座组件，内置密封轴承可降低运行过程中的转动阻力，减少日常维护的频次，张紧机构设置在机架侧部，可通过调节螺栓调整皮带张紧度，补偿皮带长期运行产生的蠕变伸长量，保障皮带运行的平稳性。设备驱动端集成独立的电控箱体，箱体表面设置启停按钮、急停按钮与运行指示灯，操作人员可在设备端直接完成设备启停操作，突发异常时可快速触发急停切断运行动力，电控箱采用侧挂式安装，不占用输送面的有效作业宽度，布线全部隐藏在机架型材内部，避免车间作业过程中线缆被剐蹭破损。设计过程中优先考虑设备的安装适配性，整机宽度控制在窄幅区间，可灵活嵌入现有产线的空隙位置，无需对原有产线做大规模改造，输送高度适配常规站立作业的工作台高度，操作人员无需弯腰即可取放输送面上的工件，皮带运行速度设定在适配人工操作的区间，既不会因速度过快导致工件移位掉落，也不会因速度过慢影响工序衔接效率。机架下部预留充足的腿部空间，操作人员靠近设备作业时不会出现磕碰问题，整体结构无尖锐外露棱角，所有连接螺栓均做沉头处理，避免作业过程中剐蹭操作人员衣物或者刮花工件表面，设备整体重心偏低，运行过程中振动量小，无需额外做地脚固定即可稳定放置在车间地面上，可根据生产需求快速移位调整布局，适配多品种小批量生产的柔性产线调整需求。
