立式垂直物料输送升降设备结构设计

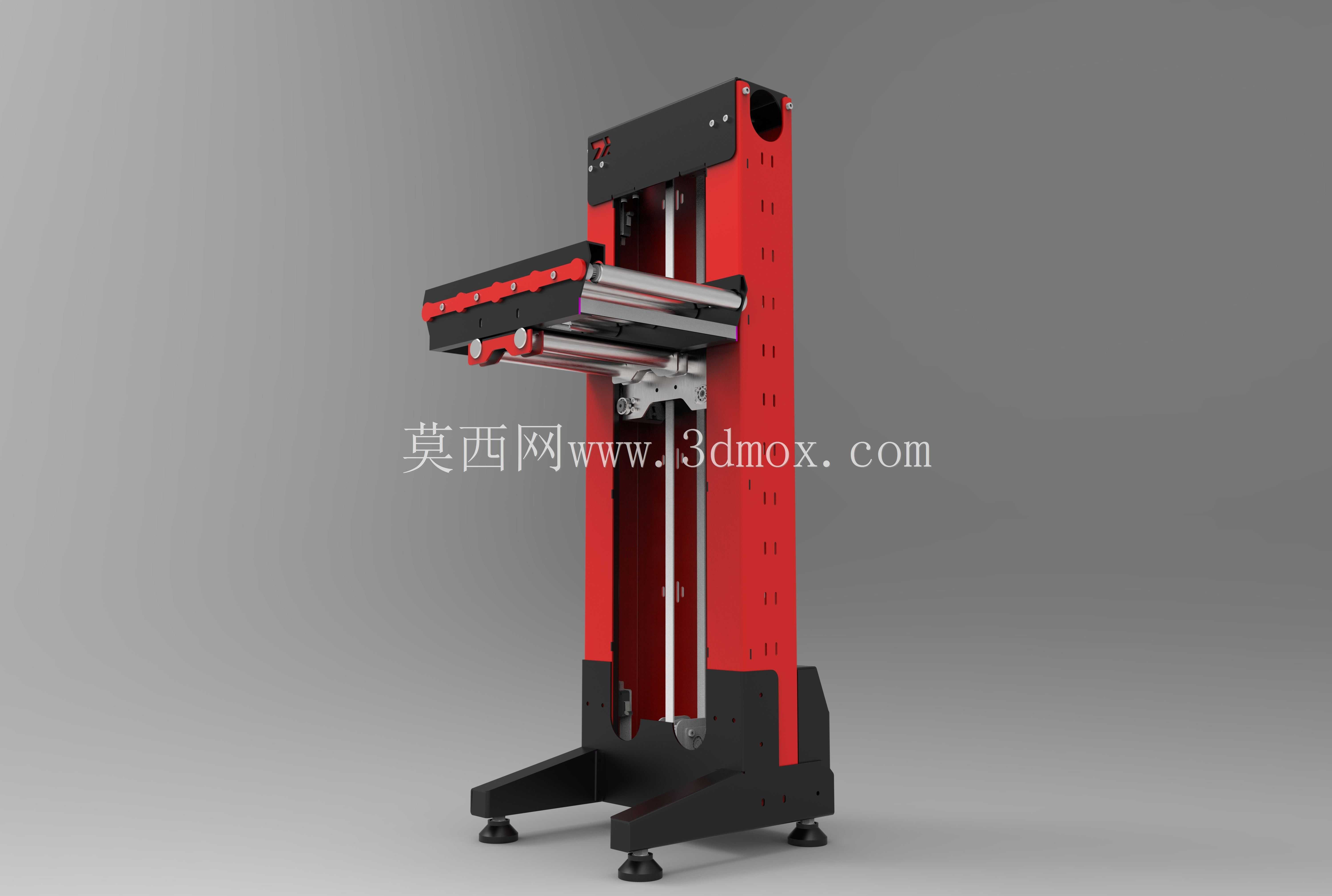

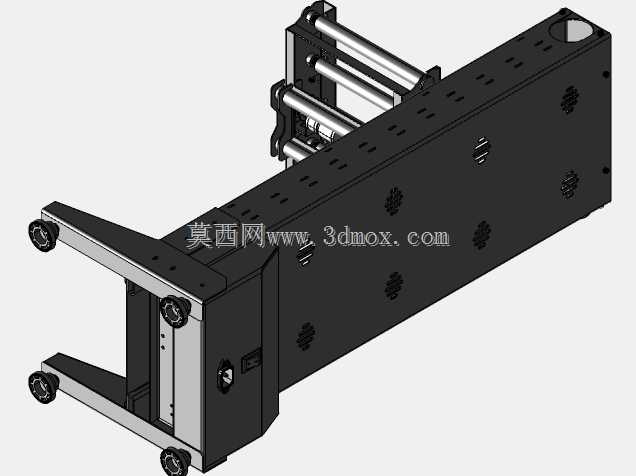

这款立式输送设备主要面向生产车间内不同高度工位间的物料垂直转运场景，可适配电子元器件装配、小型零部件加工、包装产线衔接等多种生产环节，解决平面流水线无法完成跨高度物料传递的痛点，能够在有限的车间占地空间内实现物料的平稳升降输送，替代传统人工搬运登高传递物料的作业模式，既降低一线作业人员的劳动强度，也能避免人工转运过程中出现的物料磕碰、掉落损伤问题，同时可与平面输送线、加工工位、检测工位等生产单元直接对接，打通产线垂直方向的物料流转链路，适配连续化、节拍化的生产作业需求。设备整体采用立式框架布局，主体支撑结构为高强度型材拼接而成的立式立柱，底部配置带调平功能的支撑脚座，可适应车间地面存在的轻微不平整状况，安装时无需对地面做大规模预埋处理，仅需将设备放置在预定工位后调整脚座高度即可完成水平校准，设备整体占地宽度控制在较小范围内，不会过多占用车间宝贵的平面生产空间，安装边界可适配多数现有产线的预留空位，无需对原有产线布局做大规模调整即可完成加装。设备的输送执行端采用双侧导向的滑台结构，搭载的承载托架可根据待输送物料的外形尺寸做适配调整，托架表面设置有防滑限位结构，避免输送过程中物料出现滑移偏移；升降驱动组件内置在立式立柱的腔体内部，既可以对核心传动部件形成防护，避免车间内的粉尘、切削液等杂质侵入传动结构影响运行寿命，也能让设备整体外观更加整洁规整，减少外露部件带来的安全隐患。设计过程中重点考量了设备运行的平稳性，导向结构采用长行程高精度直线导向副，可保证滑台升降过程中无卡顿、无偏摆，输送过程中不会对物料产生额外的冲击振动，适配精密零部件的平稳转运需求；驱动端配置过载保护结构，当承载重量超出额定范围或者运行路径出现异物卡滞时，设备会自动停止运行并触发保护，避免结构损坏或者安全事故发生。设备的走线全部采用内置拖链收纳，避免线缆外露出现拉扯磨损，整体外观采用红黑撞色的工业防护涂装，漆面具备耐刮擦、防油污的特性，适配车间复杂的作业环境，日常维护仅需定期对导向部位做润滑保养即可，运维难度较低。
