仓储物流用托盘收集输送架体结构

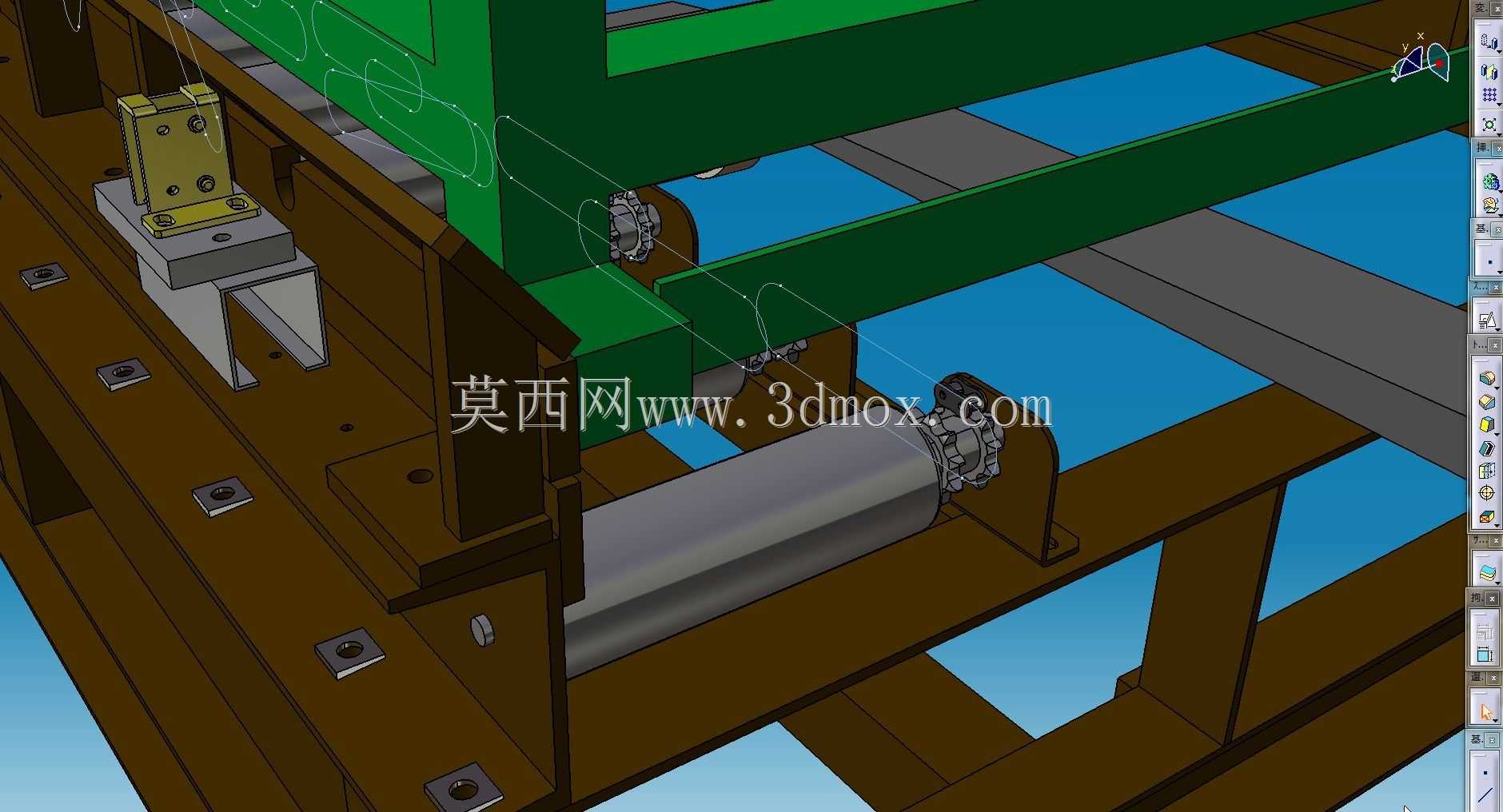

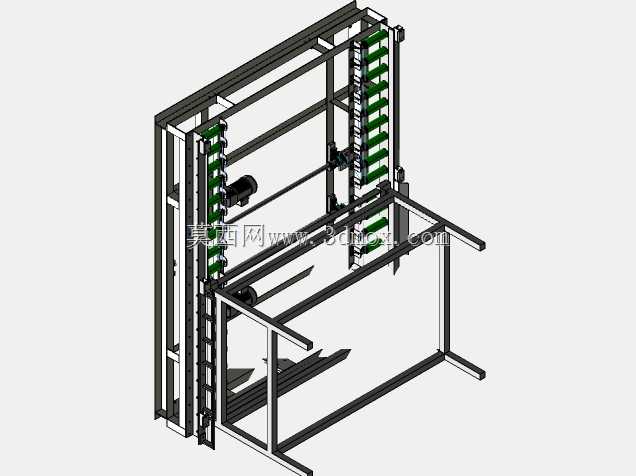

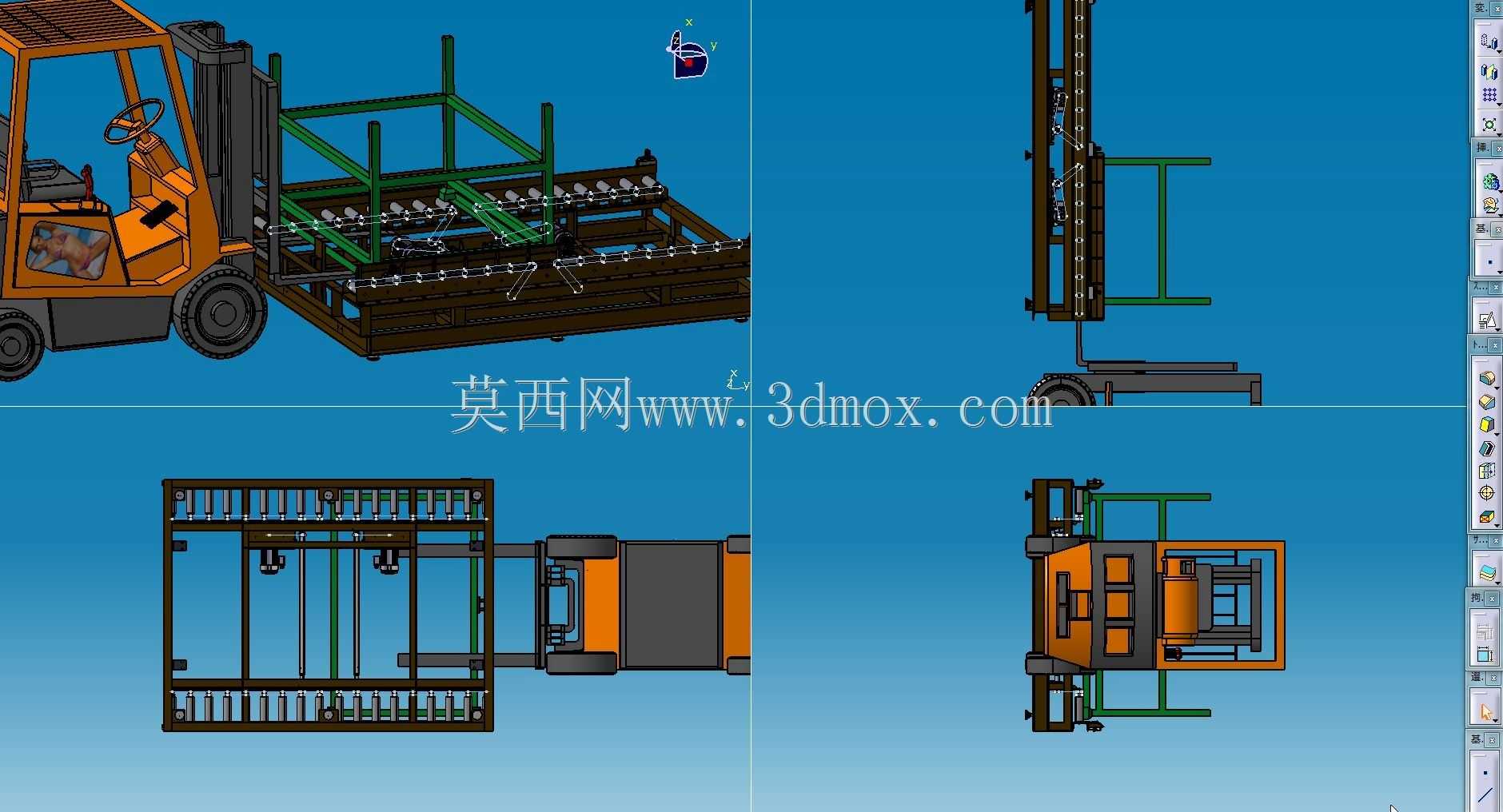

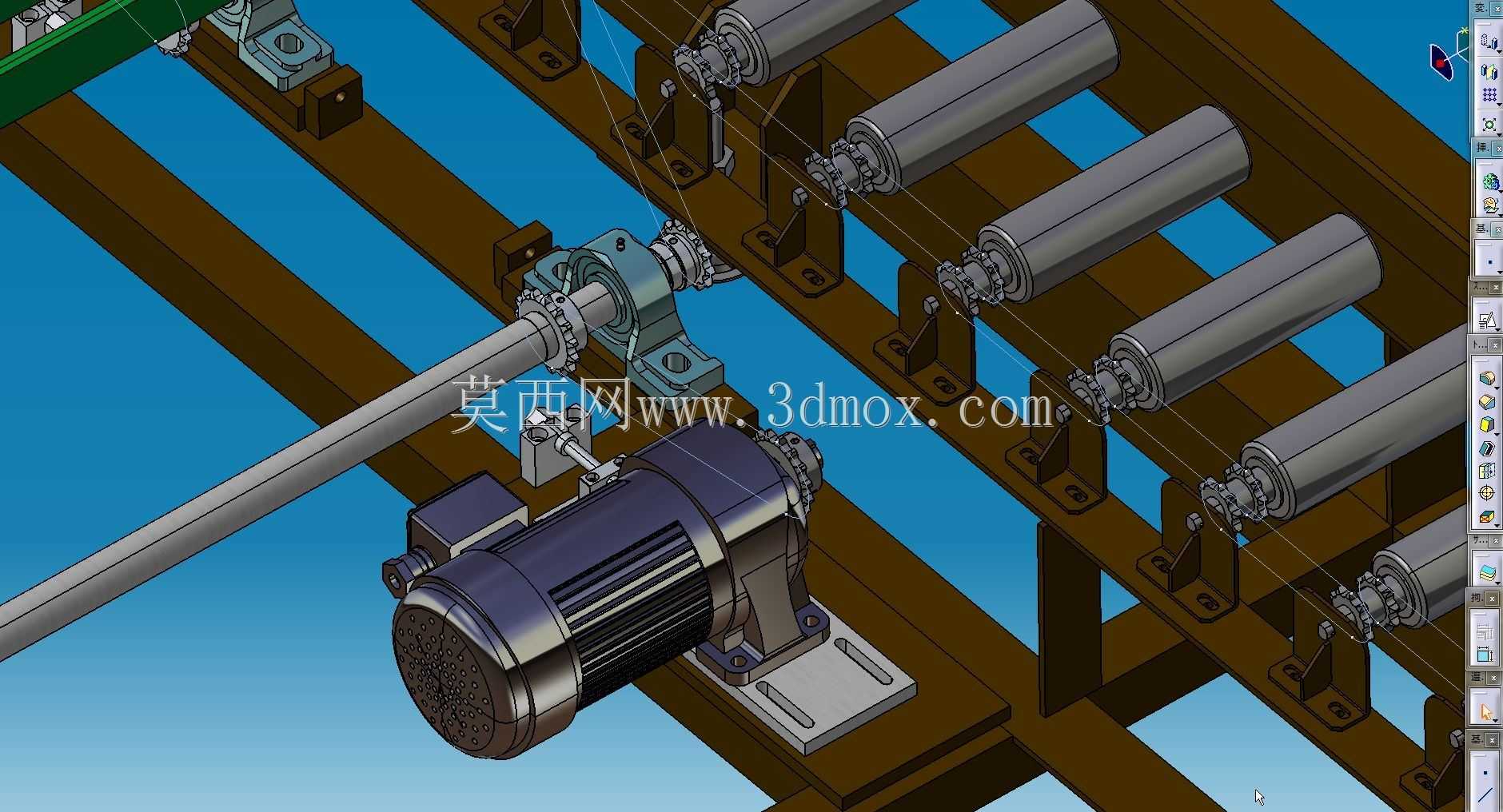

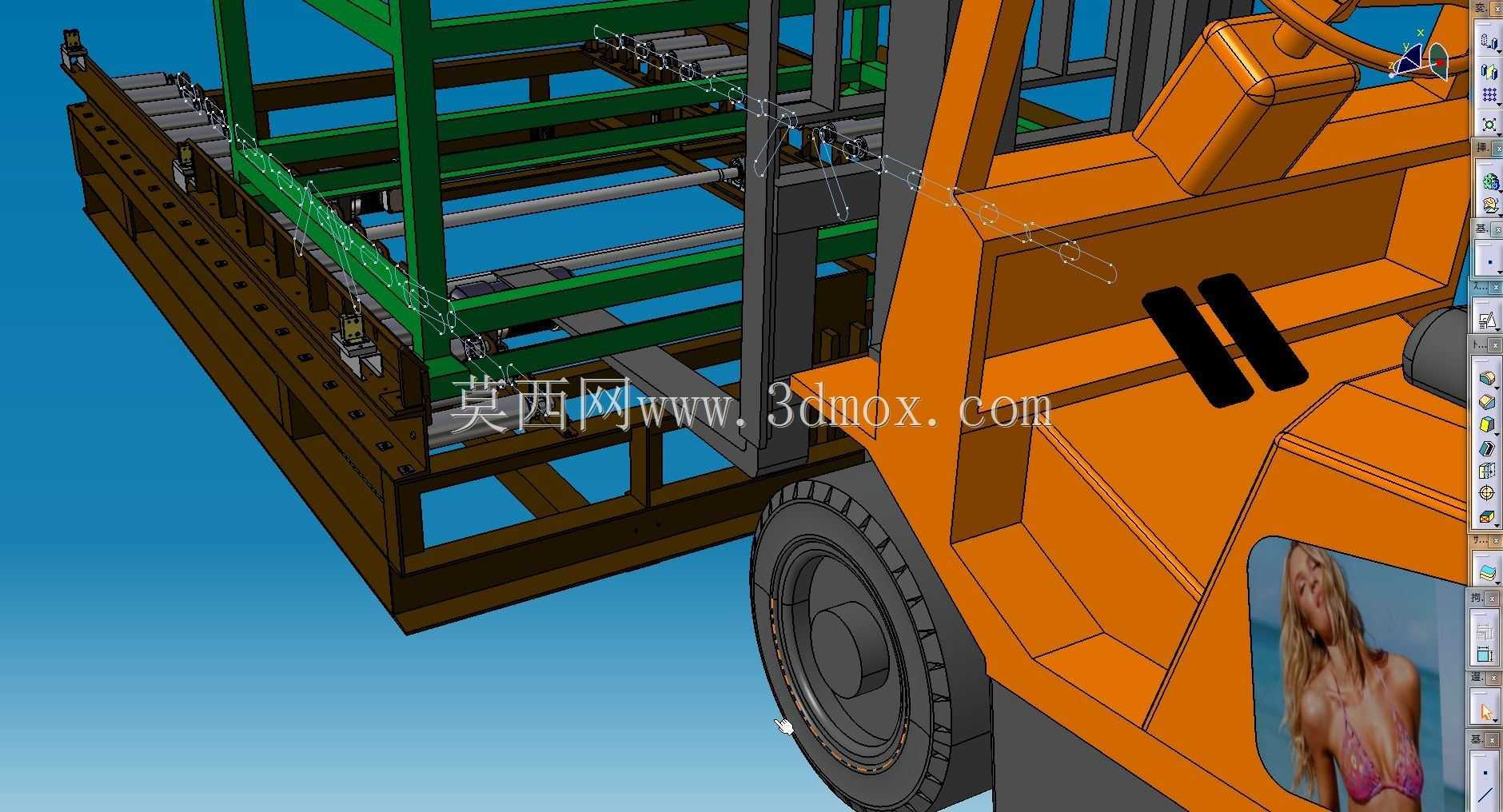

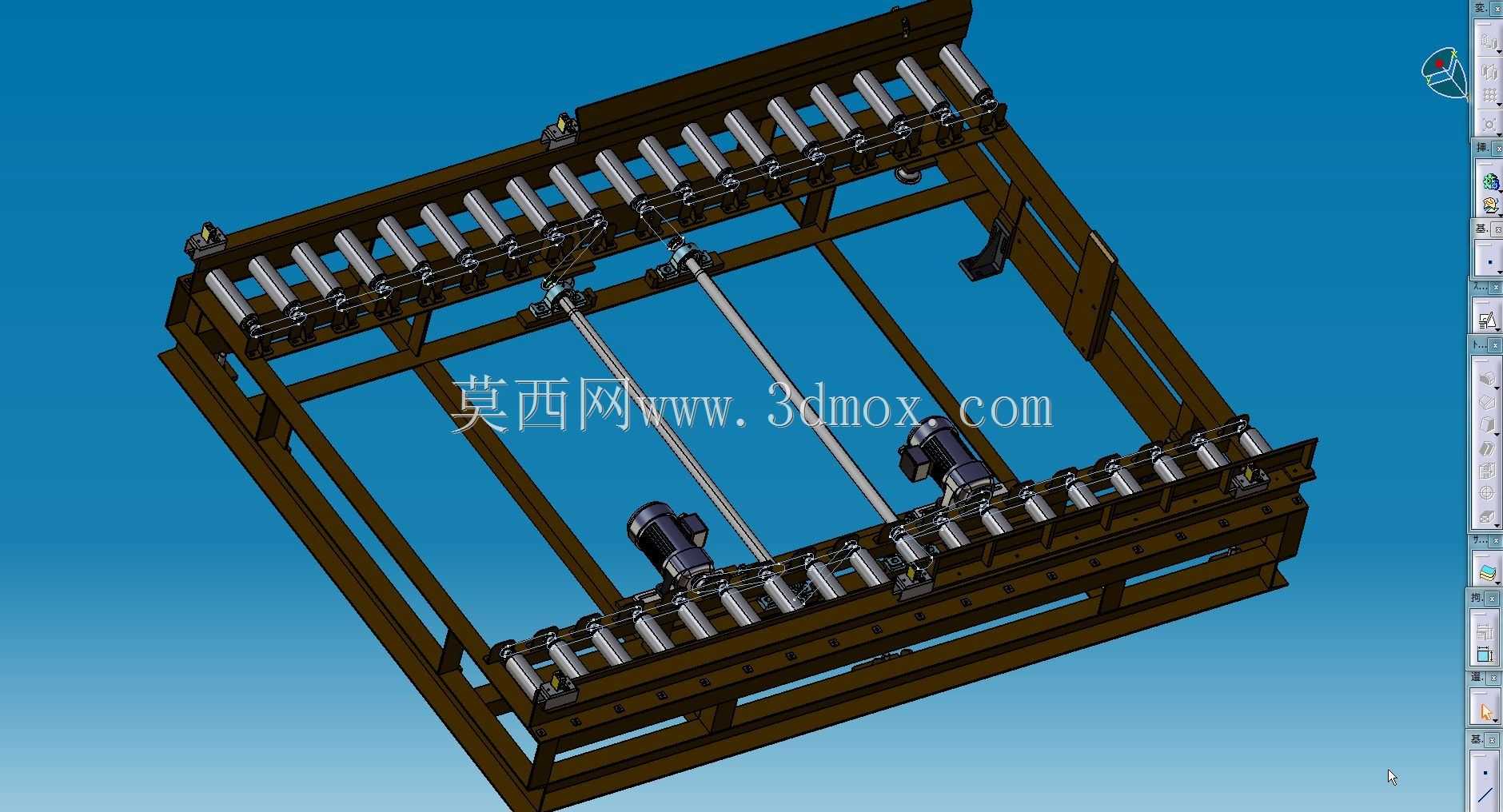

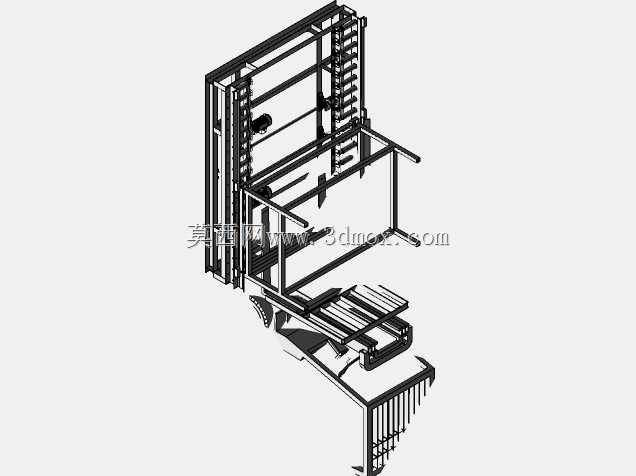

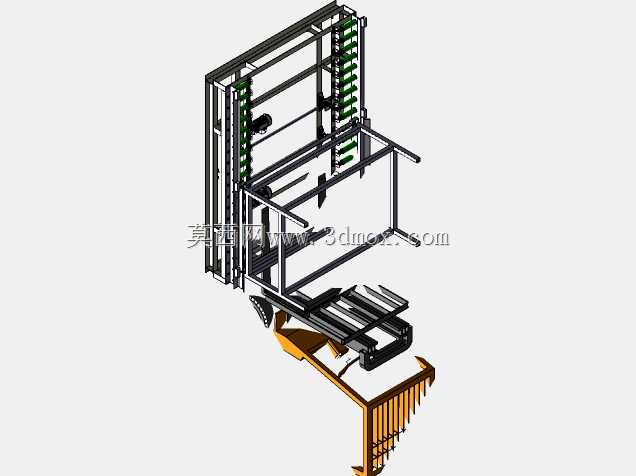

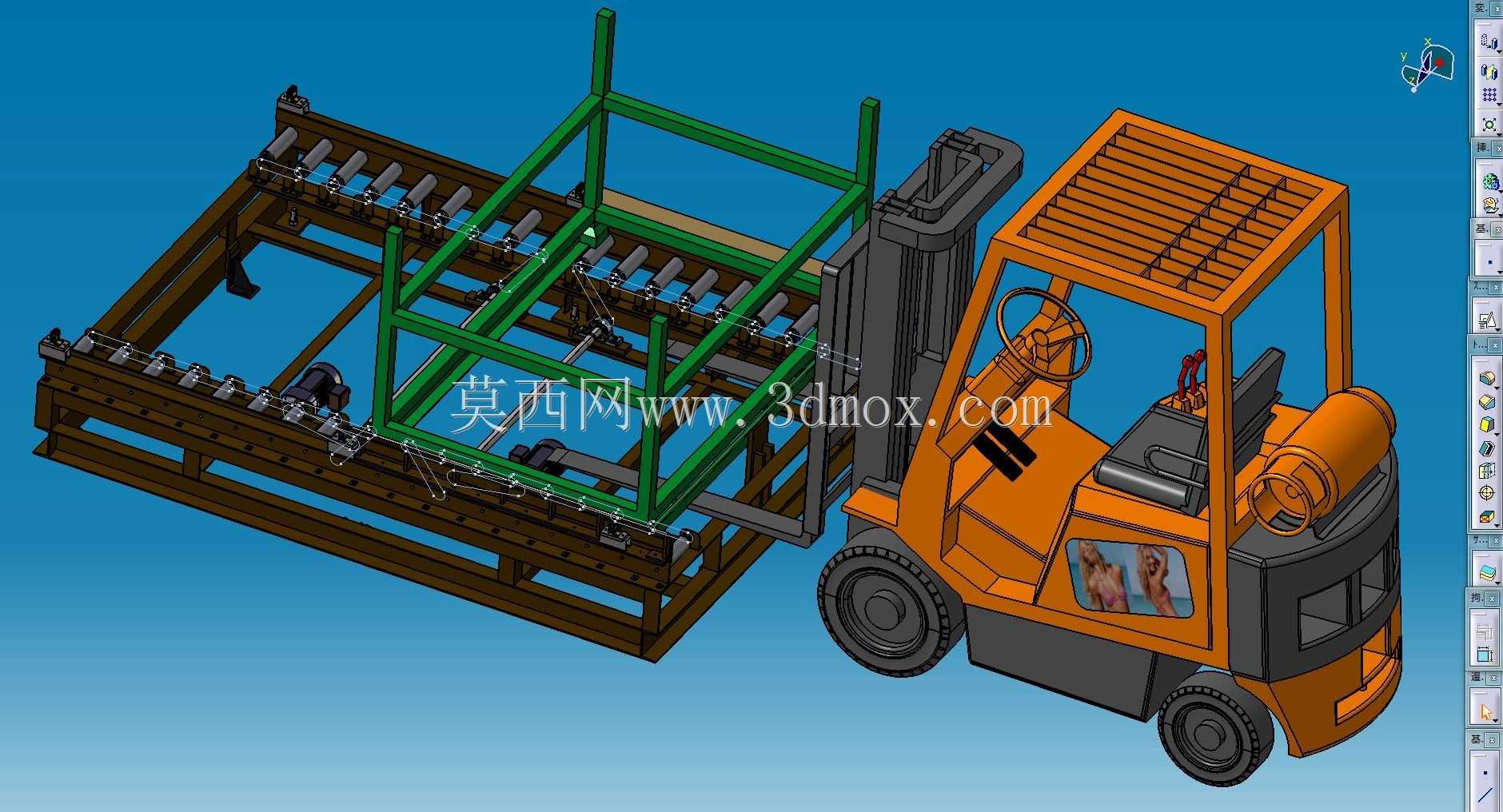

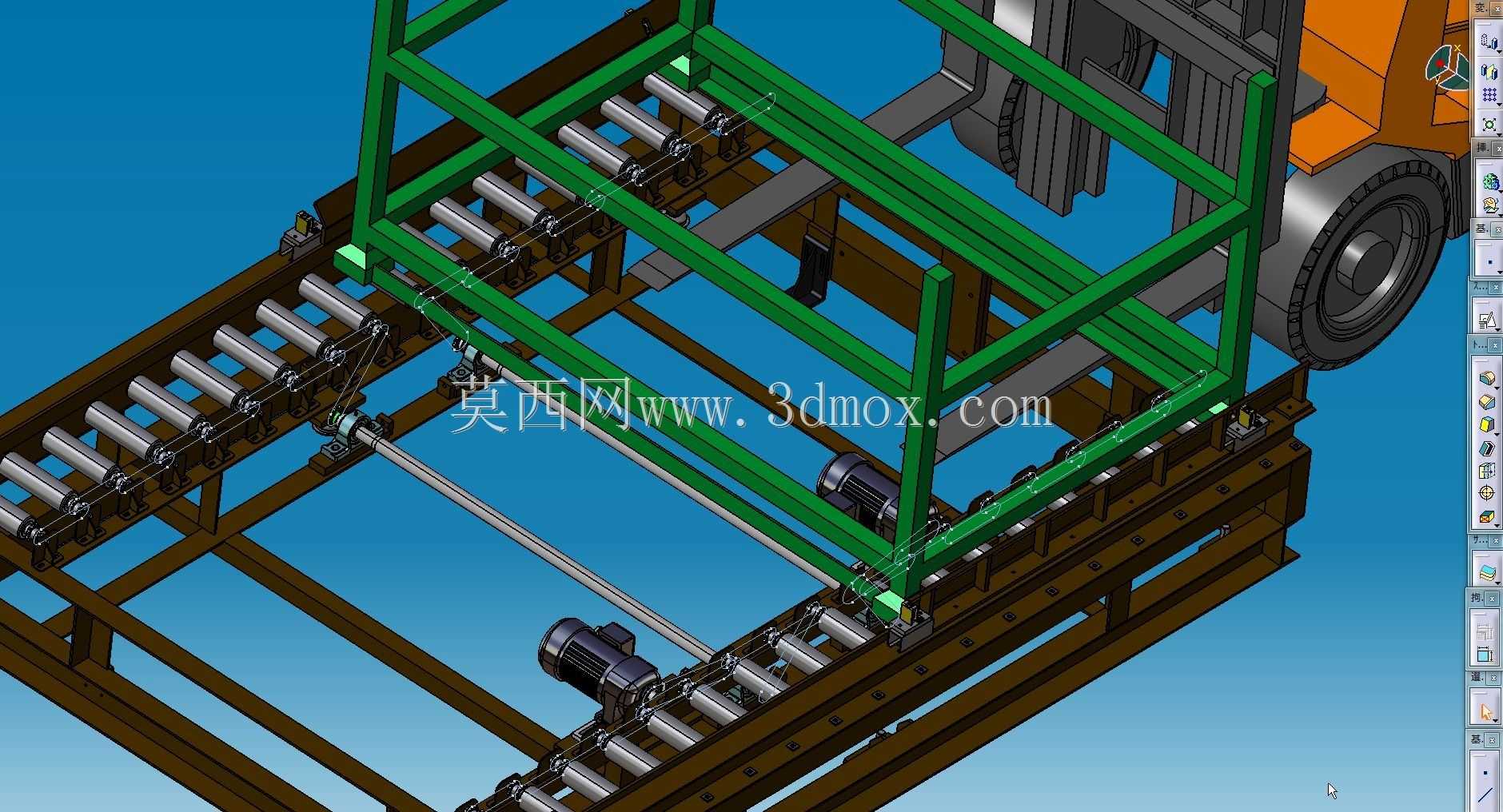

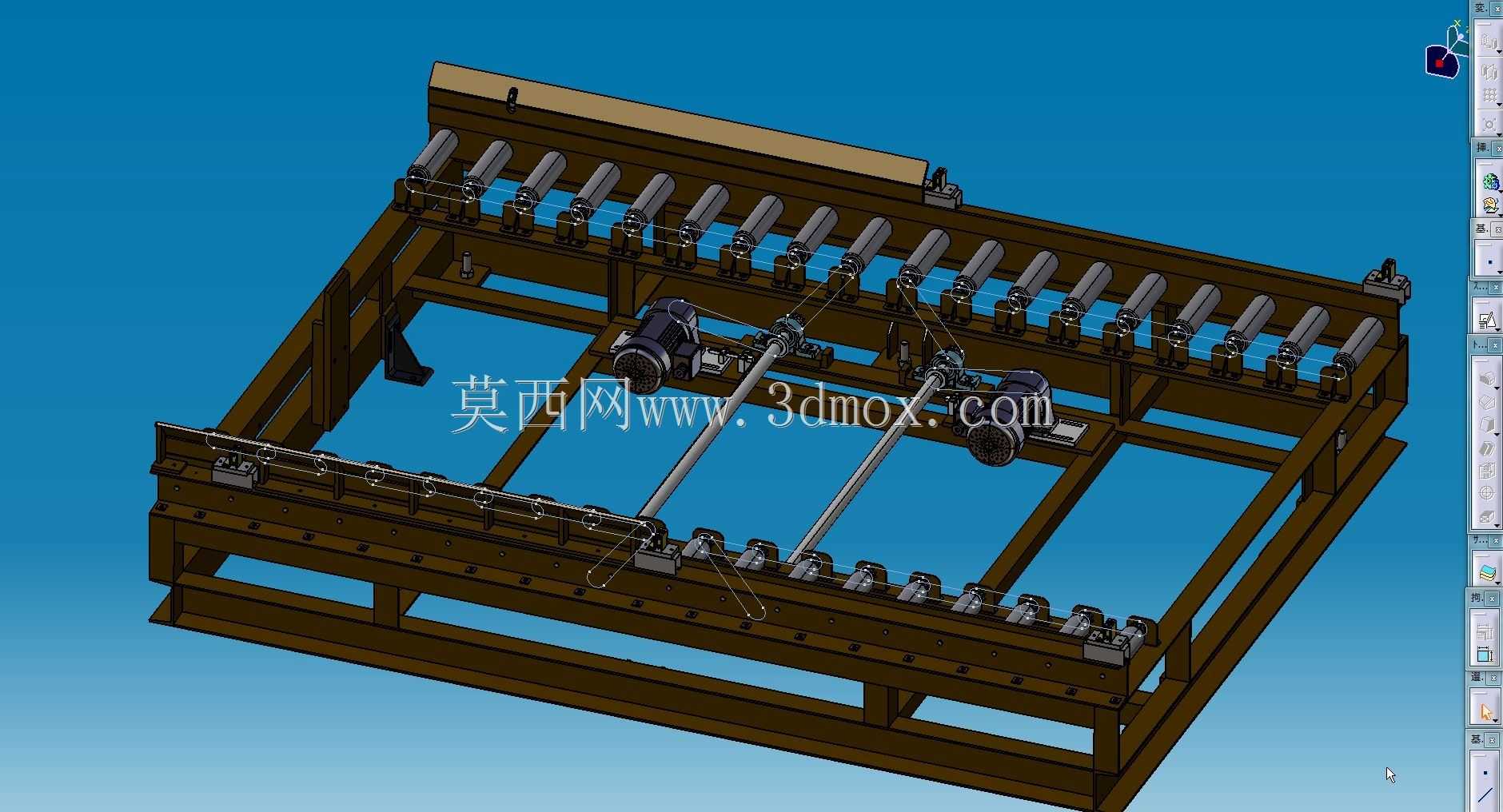

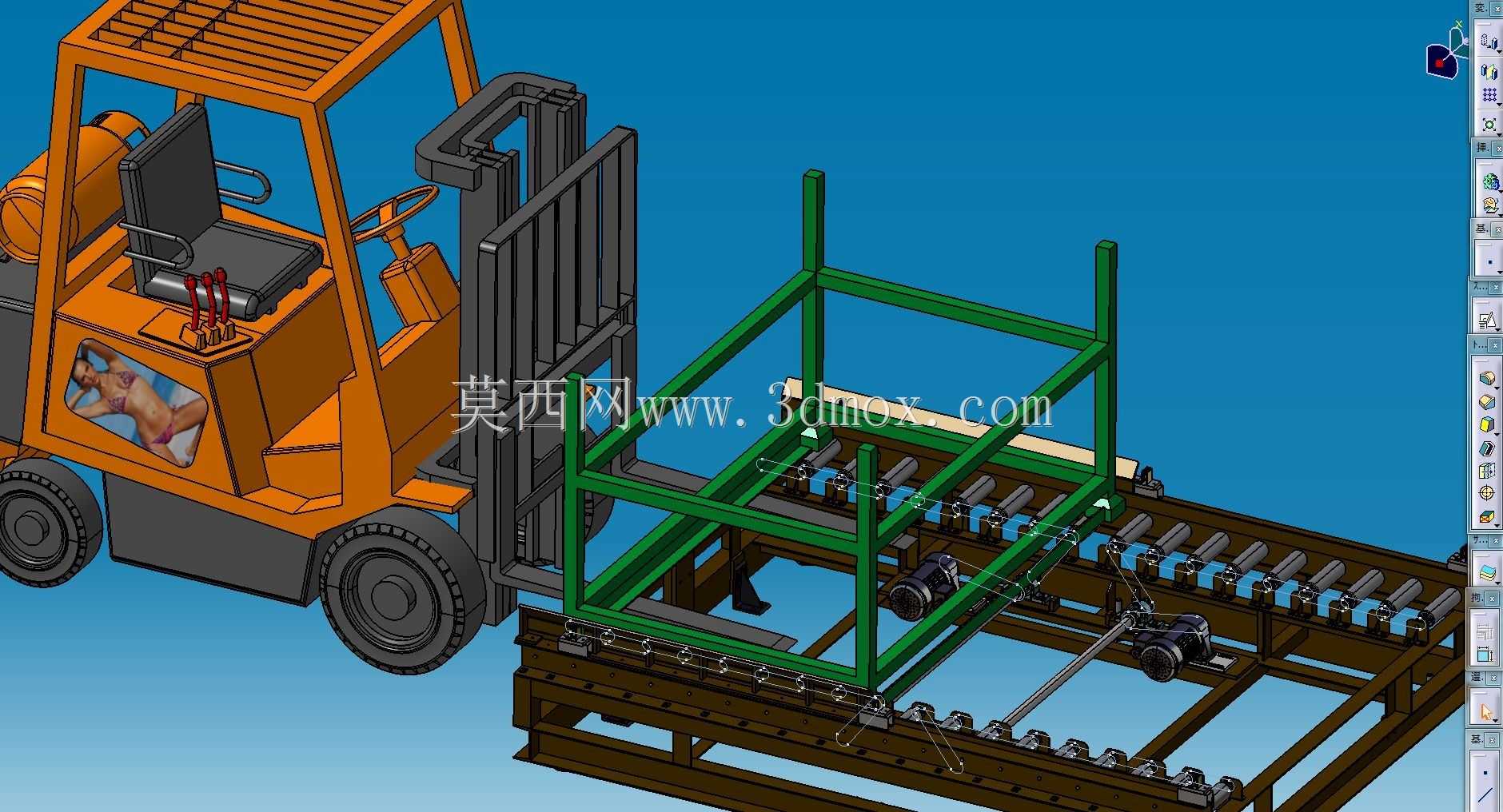

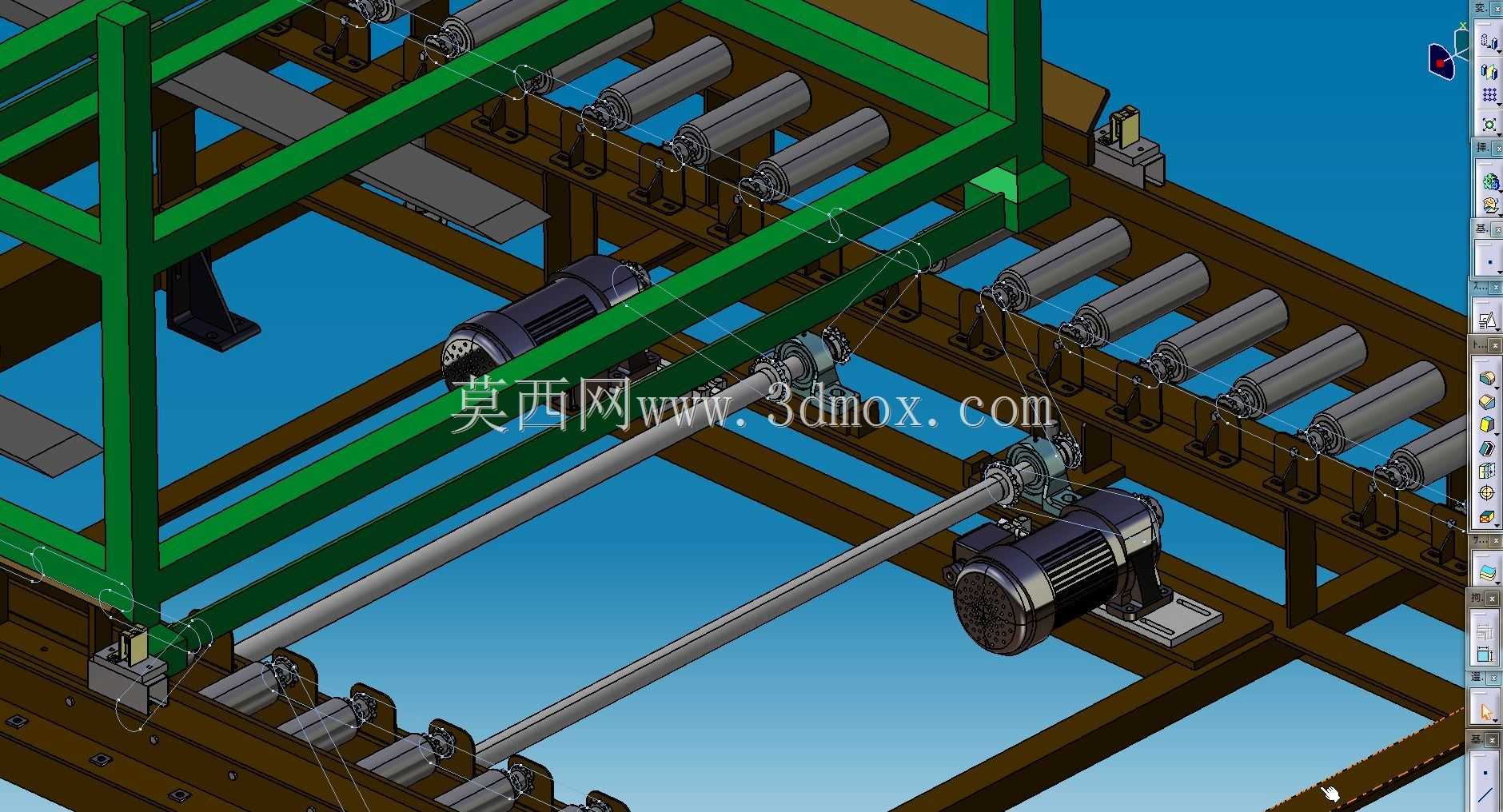

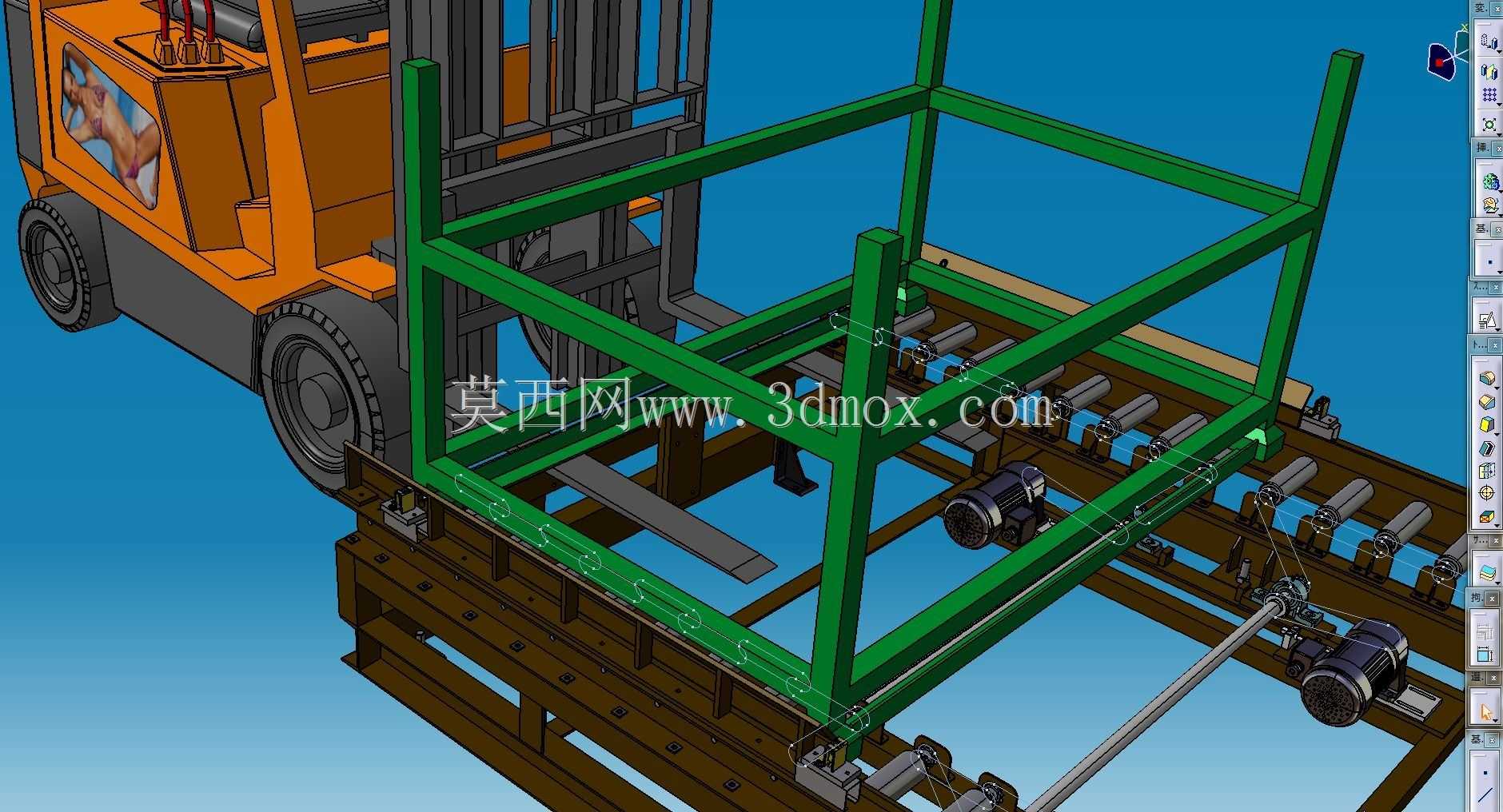

该设备主要应用于生产制造车间末端仓储周转环节、电商仓储分拣中心以及快消品成品仓的托盘流转作业场景，核心用途是完成空托盘的自动归集、暂存与定向输送，替代传统人工配合叉车逐片搬运托盘的作业模式，大幅降低仓储环节的人工搬运强度，减少叉车在窄通道内的频繁作业频次，规避人工搬运托盘过程中可能出现的托盘磕碰掉落、通道拥堵等安全隐患，提升仓储货位周转与整线物料流转的效率。设备整体采用分体式模块化设计思路，主体承载框架采用矩形钢管拼焊成型，框架四周设置加高的导向立柱，立柱内侧预留托盘导向间隙，可在托盘堆叠下落过程中起到限位导向作用，避免托盘偏移卡滞；下部输送段采用多组平行排布的动力辊道作为输送载体，搭配独立的驱动单元提供输送动力，辊道间距经过精准核算，可适配主流规格的木质、塑料以及钢制平托盘，不会出现托盘底部卡入辊缝的问题。设计过程中充分考虑现场安装边界与适配性，设备整体宽度适配标准仓储通道的预留安装尺寸，进料端高度与常规叉车的托盘作业抬升高度匹配，无需额外调整叉车作业参数即可完成托盘的上料对接，出料端可直接对接后续的托盘拆垛机、AGV取货位或者立体库入库输送线，无需额外增设转接输送段。框架上部的暂存区域可容纳多片叠放的空托盘，当输送线需要输出托盘时，下部辊道启动将最底层托盘输出，上部叠放的托盘沿导向立柱自动下落补位，实现连续的托盘供给作业；设备的驱动单元采用侧装式布局，既不占用下部通行与检修空间，也方便后期维护时快速拆解更换易损部件，整体架体表面采用防锈喷涂处理，可适应仓储区域多尘、温差变化的作业环境，长期使用不易出现锈蚀掉漆的问题。在结构强度设计上，框架承载部位做了加强筋焊接处理，可满足整垛托盘满载堆叠时的承重需求，不会出现架体变形、辊道下沉的问题，导向立柱的垂直度经过严格校准，保证托盘上下滑动过程顺畅无卡阻，辊道的安装平面度控制在合理公差范围内，避免托盘输送过程中出现走偏、卡顿的情况，整体结构兼顾了承载稳定性、作业流畅性与现场安装适配性，可直接嵌入现有仓储物流的输送链路中使用。
