DIY三轴龙门数控铣床结构设计方案

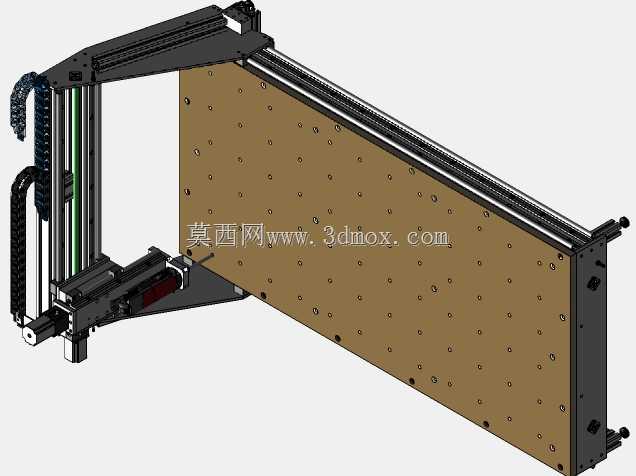

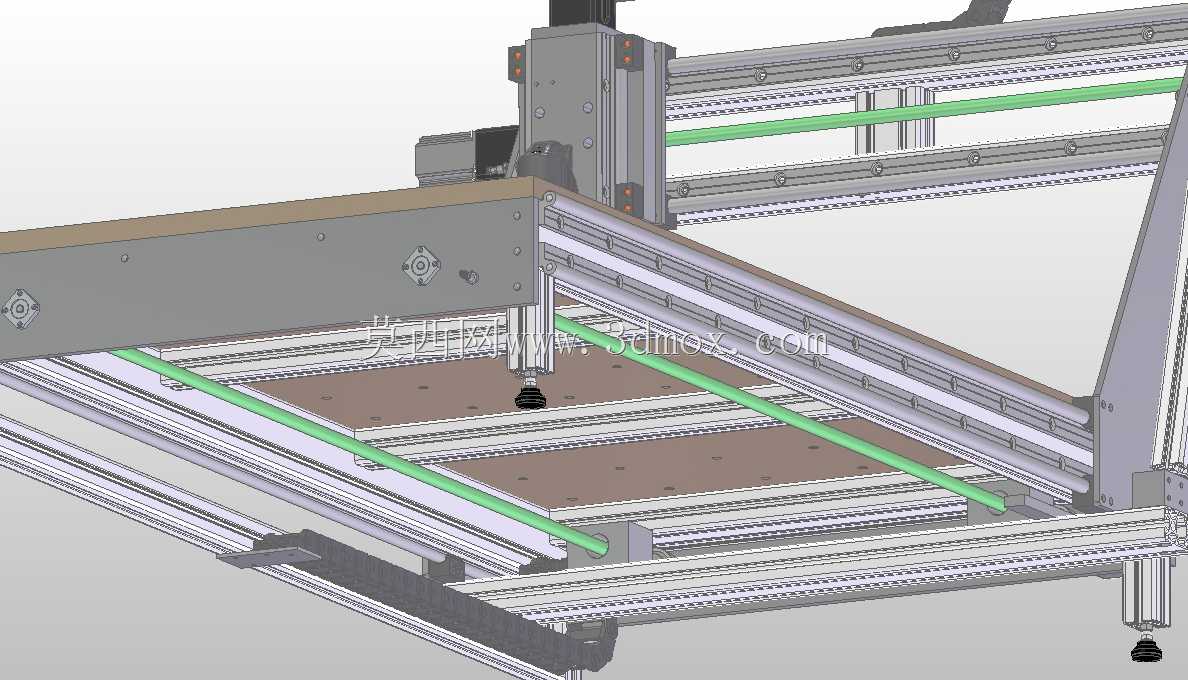

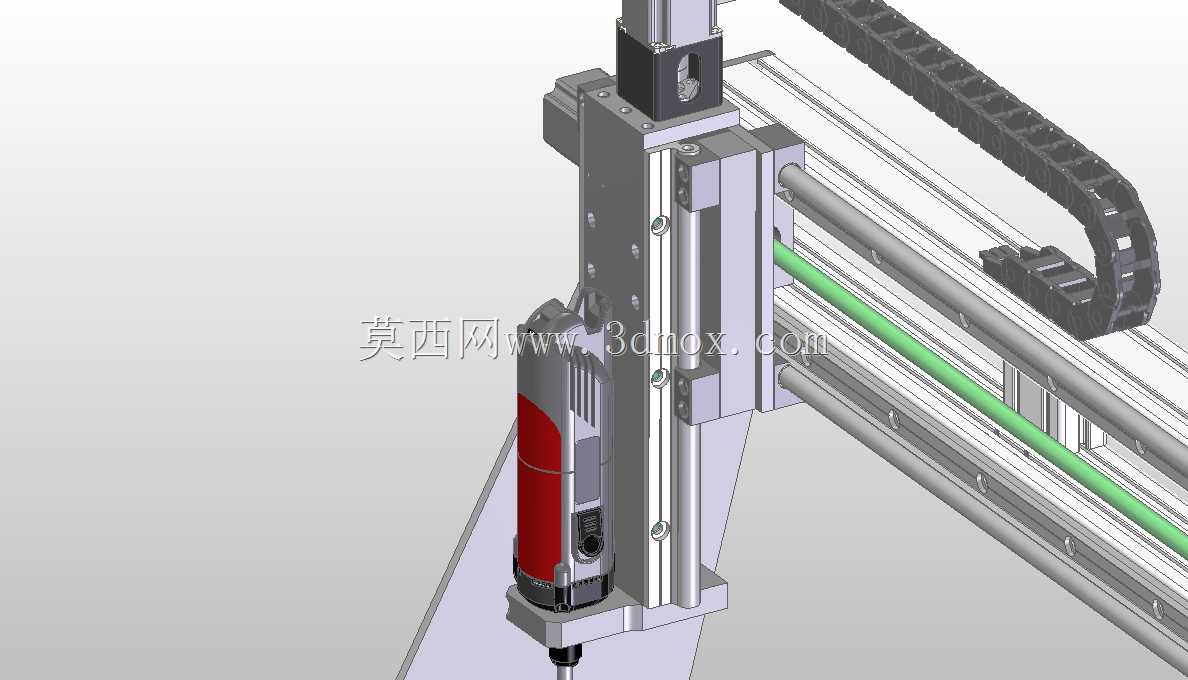

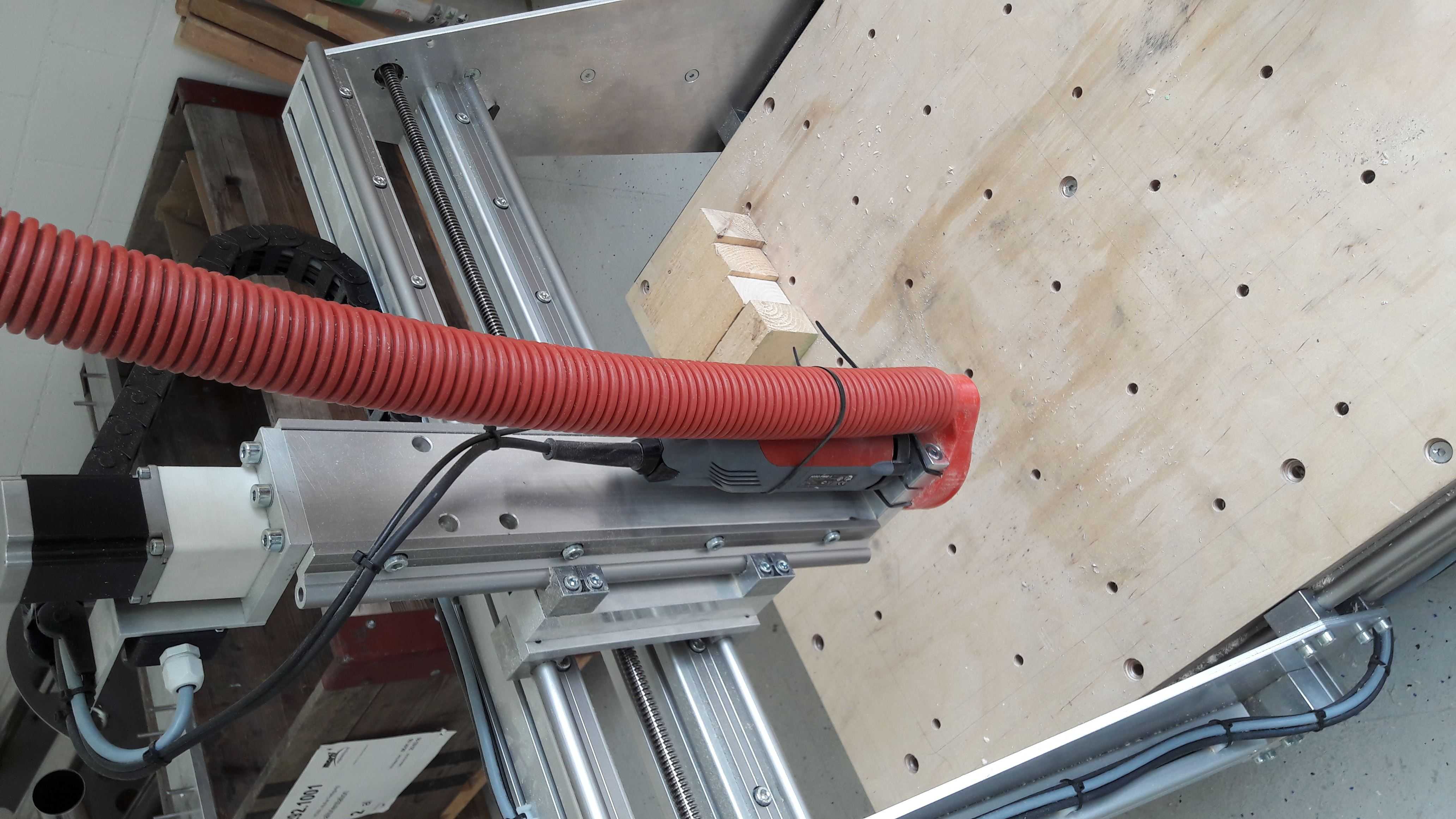

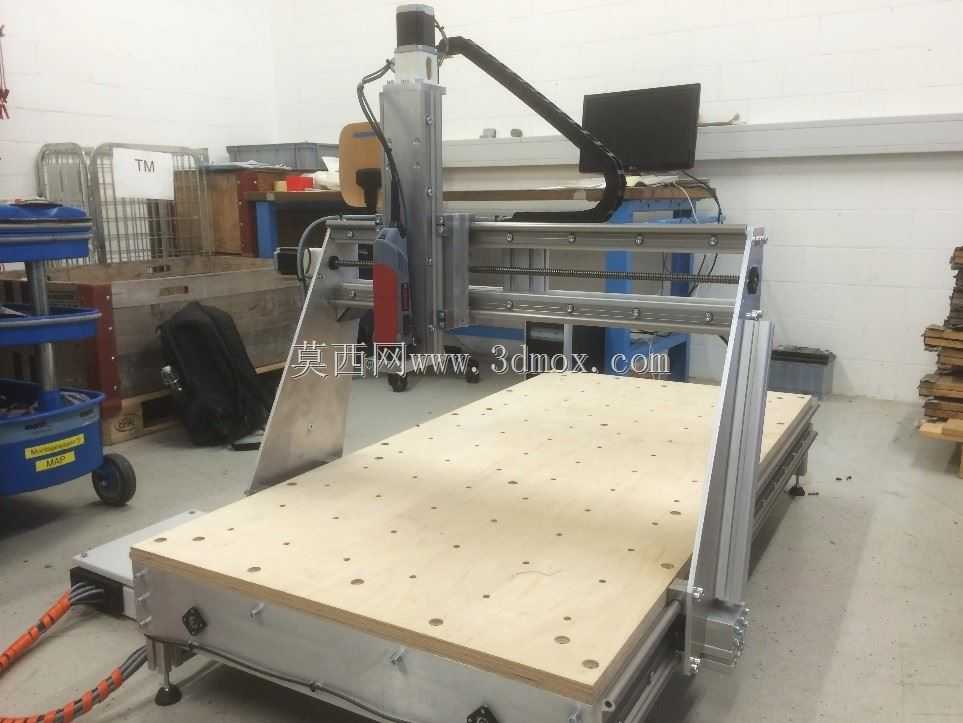

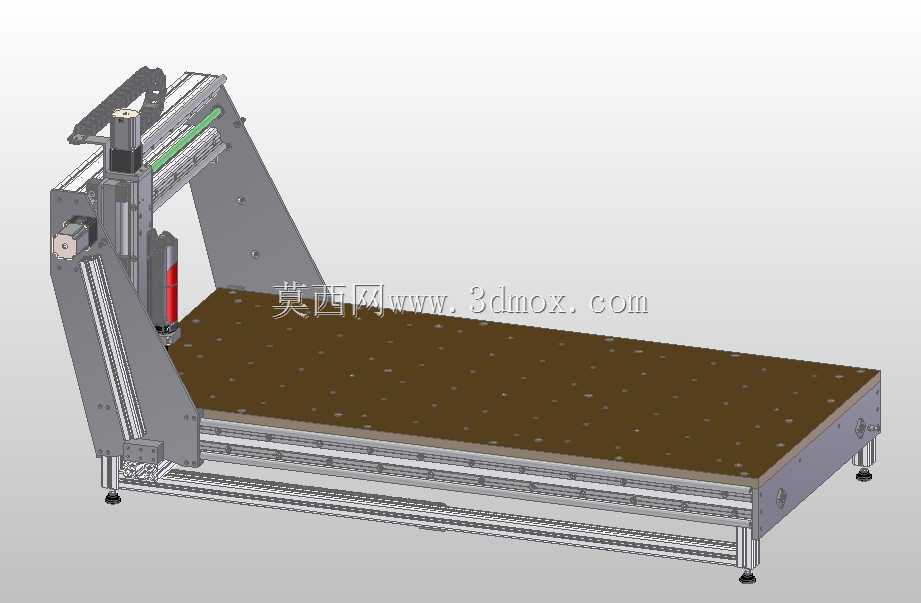

这款三轴龙门数控铣床主要面向小型加工工坊、个人DIY加工、创客空间以及职业院校实训教学场景使用，可覆盖非金属板材、软质金属材料的平面铣削、钻孔、轮廓切割、浅浮雕加工等常见加工需求，能够满足小批量定制零件加工、创意模型制作、教学演示操作等多场景的使用要求，相较于工业级大型数控铣床，它的占地空间更小、搭建成本更低、操作门槛更友好，适合非量产级的柔性加工场景使用。设备采用经典的龙门移动式结构设计，加工台面固定不动，龙门架沿台面长度方向做进给运动，这种结构能够有效降低运动部件的整体重量，提升进给运动的响应速度，同时固定台面的设计可以更好地承载大尺寸板材工件，避免工件移动带来的装夹偏移问题，提升长尺寸工件加工的精度稳定性。设备的核心传动与导向部件选用了成熟的标准化滑台组件，搭配对应规格的主轴动力单元与步进驱动系统，能够在保证加工精度的同时降低整体搭建与后期维护成本，所有传动部件均采用外露式的布局设计，方便日常的清洁、润滑与易损件更换，使用者可以根据自身的加工需求灵活调整驱动参数、更换不同功率的主轴单元，适配不同材质的加工要求。设备的基础加工空间覆盖多档常用尺寸规格，最小规格可满足小型零件的精密加工需求，更大规格可适配大尺寸板材的整板加工，使用者也可以根据自身的场地条件与加工需求，对龙门跨度、台面长度进行定制化拉伸调整，灵活适配不同的安装场地边界，设备底部设置有可调式支撑脚，能够在不平整的安装地面上调整设备水平度，保证整机运行的稳定性。台面采用密集阵列孔设计，配合通用的工件压块即可快速完成不同形状工件的装夹固定，无需额外制作专用夹具，大幅缩短工件装夹的准备时间，整体框架采用铝型材与不锈钢板材拼接的结构，兼顾结构刚性与组装便捷性，个人使用者也可以按照装配指引完成整机组装调试，快速投入加工使用。
