龙门式小型数控雕刻加工设备结构设计

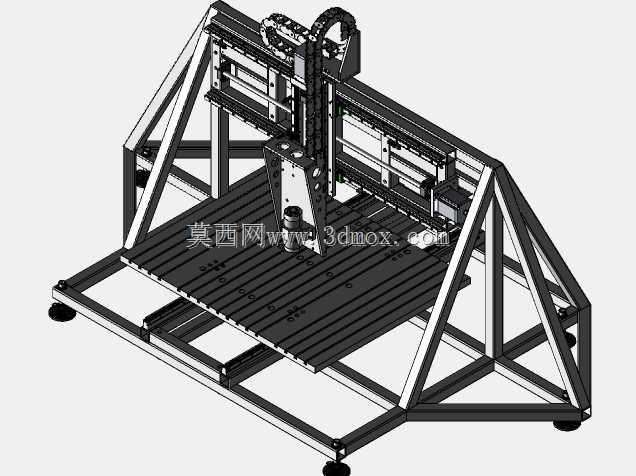

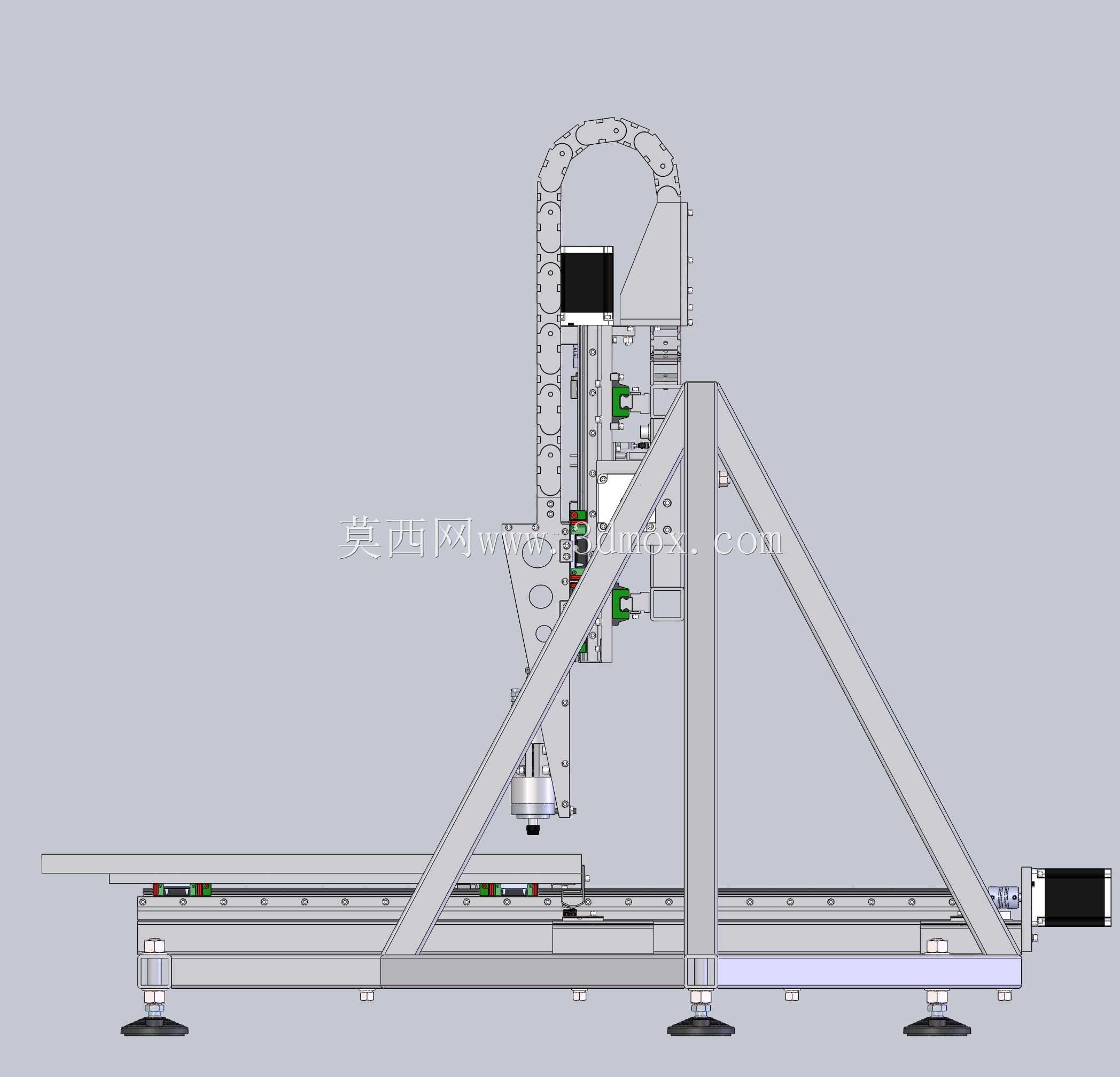

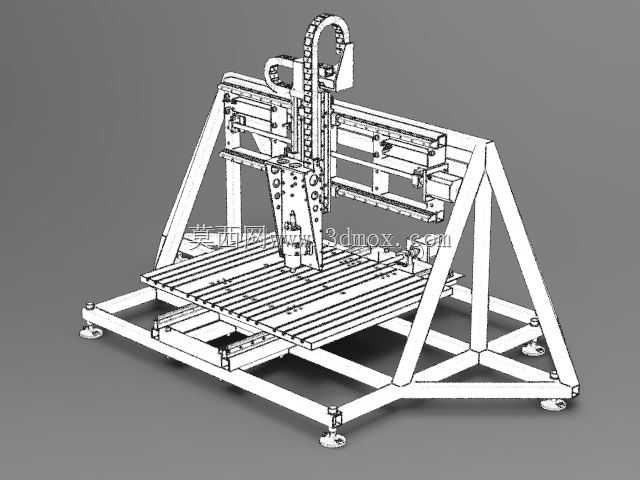

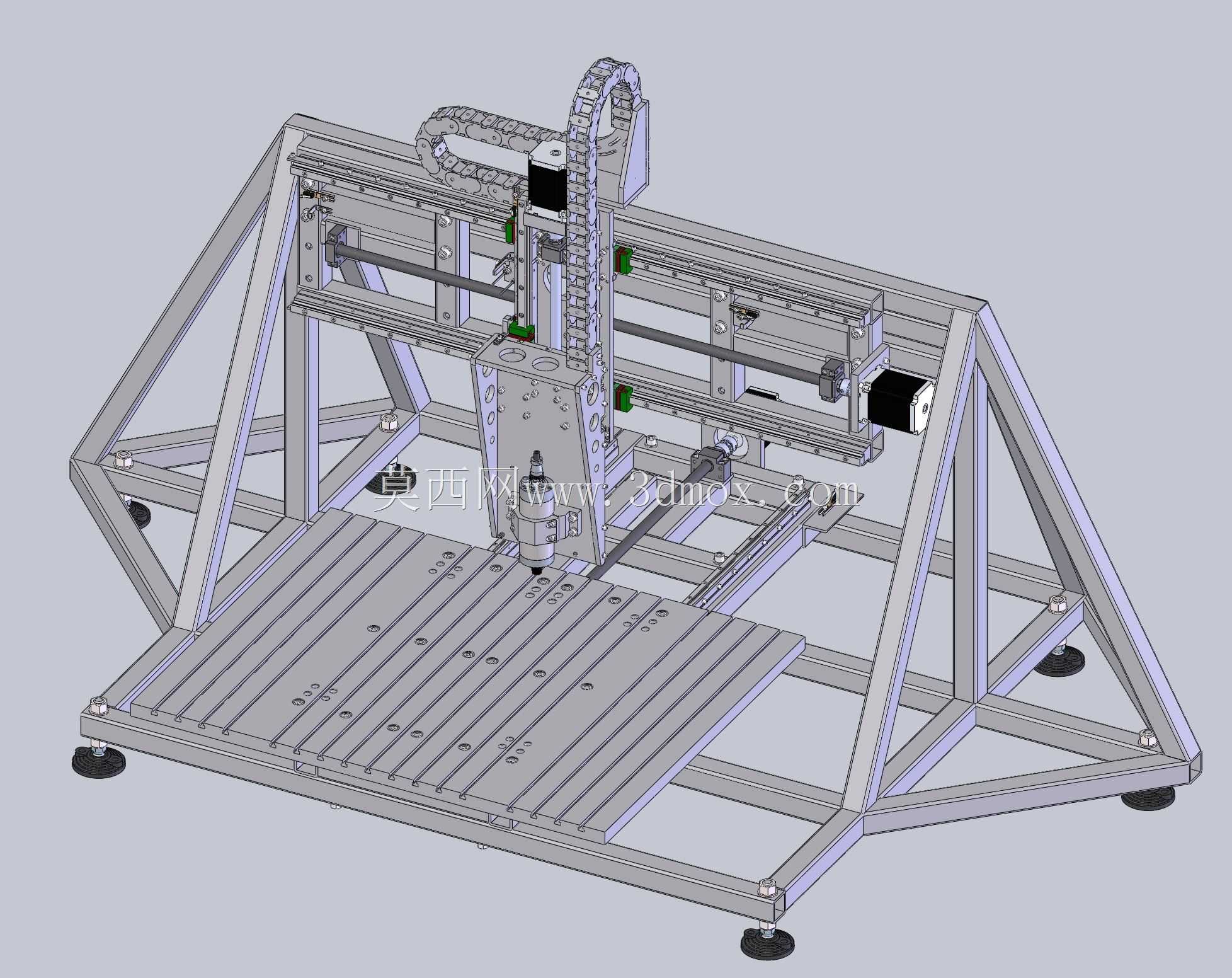

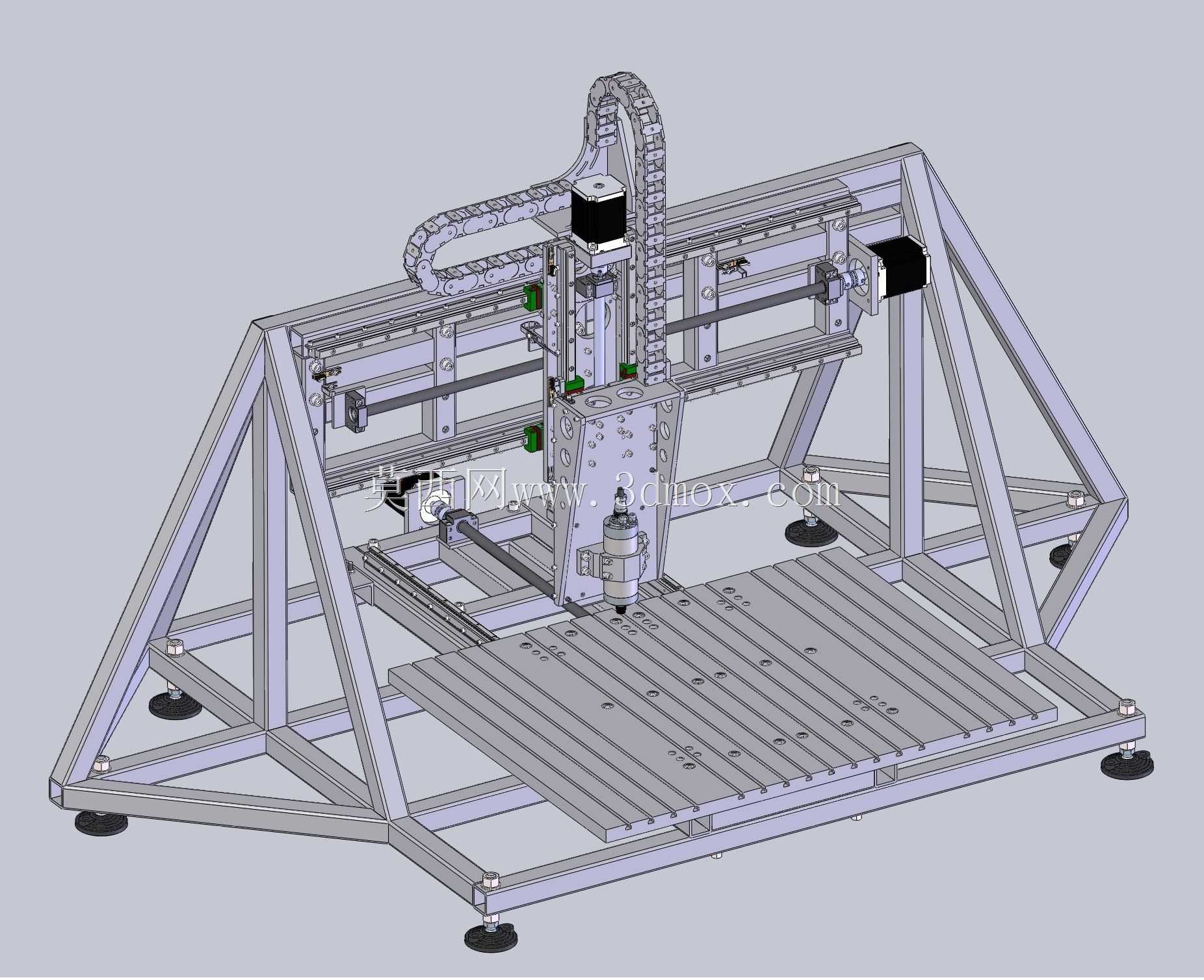

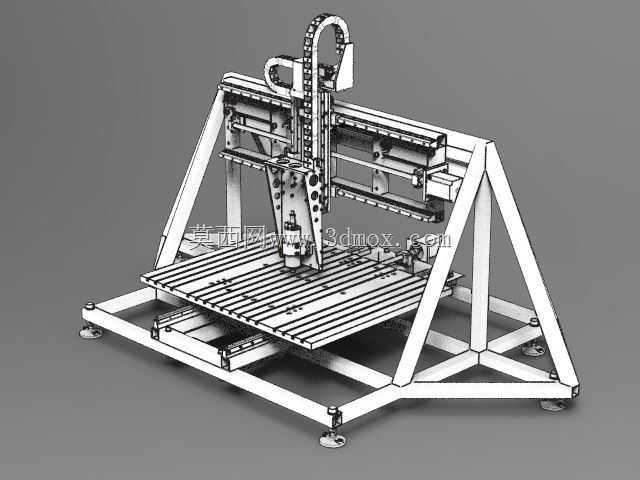

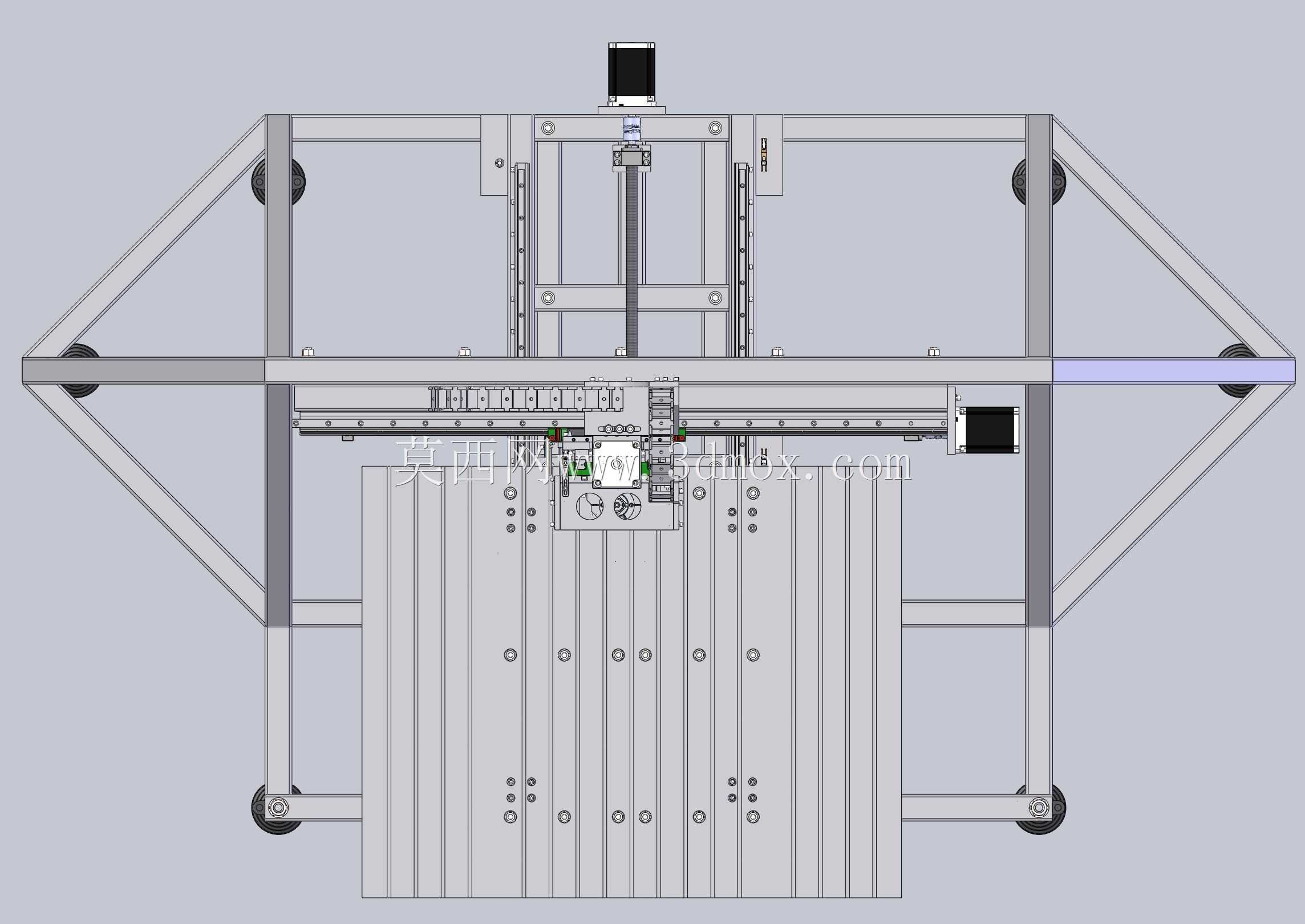

这款龙门式数控加工设备主要面向小型加工工坊、个人DIY创作、教学实训场景设计，可覆盖木工雕刻、软金属铣削、塑料板材切割、PCB板钻孔、工艺浮雕加工等多元作业需求，能够替代人工完成高精度重复切削作业，适配小批量定制加工、样品打样、创意作品制作等实际生产场景，解决小型加工场景下大型设备占地过大、成本过高、操作门槛高的痛点。设备整体采用三角支撑式龙门机架结构，主体框架以标准工业铝型材拼接搭建，搭配斜向加强支撑结构，在控制整体自重的前提下大幅提升机架刚性，有效降低高速切削作业时的机架共振幅度，保障加工过程的稳定性与成品精度。传动系统采用三轴精密直线导轨搭配丝杠传动结构，X轴横跨龙门横梁搭载加工主轴组件，Y轴沿机架两侧纵向布置带动工作台进给，Z轴垂直布置实现主轴的上下进刀动作，三轴均预留伺服电机安装位，可根据加工需求搭配不同功率的驱动组件，实现不同速度、不同切削力度的加工适配。加工工作台采用带密集T型槽的平板结构，可通过配套压块快速固定不同尺寸、不同材质的待加工工件，工作台下方预留充足排屑空间，方便加工过程中及时清理切屑，避免切屑堆积影响传动部件运行。设备底部配备可调式减震脚杯，可根据安装地面的平整度快速调平设备，抵消地面不平整带来的机身倾斜问题，进一步提升加工精度稳定性。整机外形边界控制紧凑，X向有效加工行程可达900毫米，Y向有效加工行程可达600毫米，Z向有效加工行程可达230毫米，整体占地尺寸约2500毫米×1500毫米×1500毫米，无需专门大型设备基础，普通平整车间地面、工坊桌面扩展平台即可完成安装固定，适配小型生产空间的摆放需求。走线部分采用全封闭拖链结构，将三轴的动力线、信号线全部收纳在拖链内部，避免加工过程中线缆剐蹭工件、被切屑磨损，提升设备运行的安全性与线缆使用寿命。主轴部分采用通用安装接口，可根据加工材质的不同更换不同功率的雕刻主轴、铣削主轴，适配从软质亚克力、木材到硬质铝件、铜件的不同加工需求，设备整体结构拆装便捷，维护难度低，用户可根据自身加工需求对部分结构进行改装扩展，满足个性化的加工使用需求。
