小型立式三轴数控铣床结构设计方案

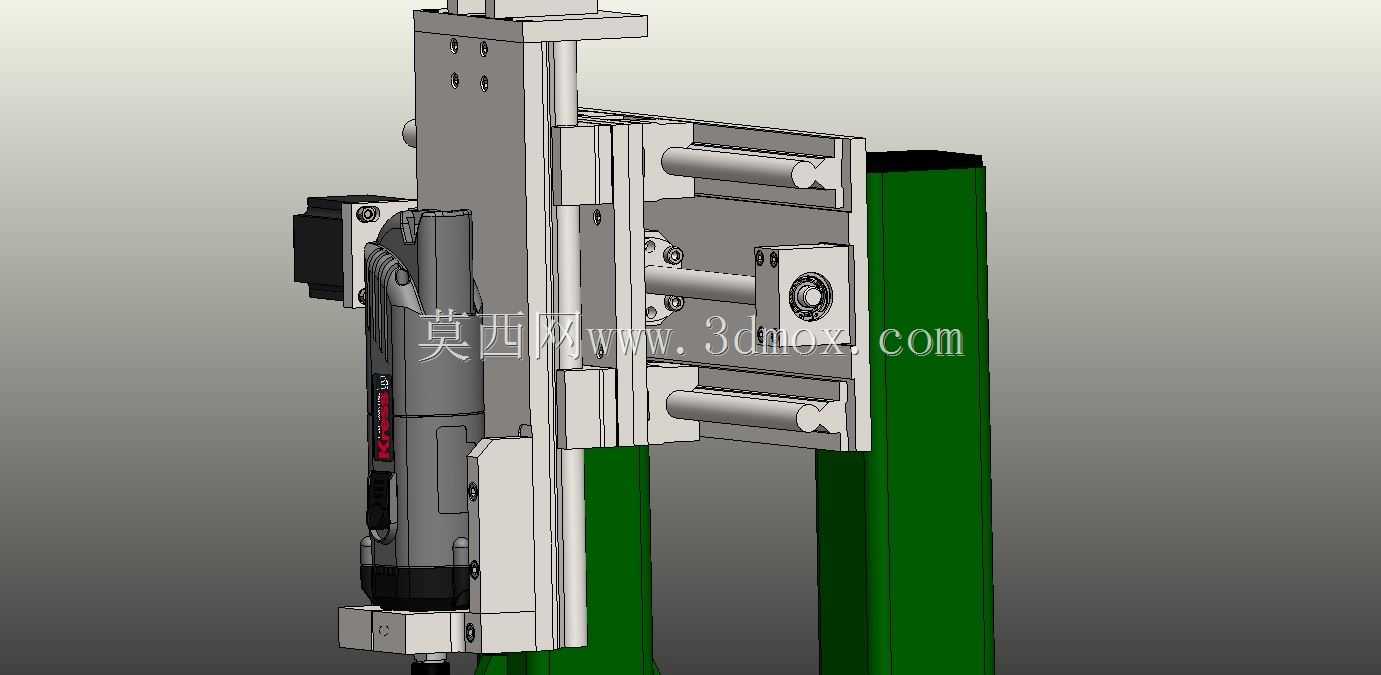

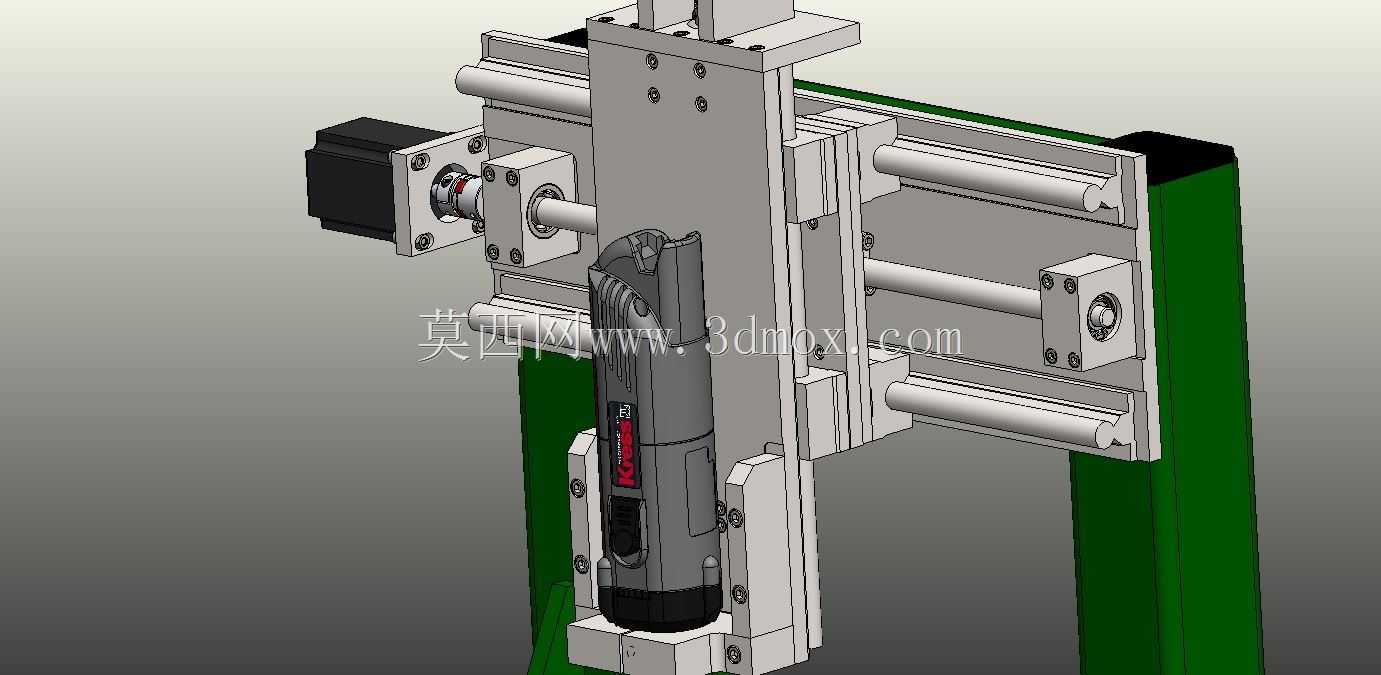

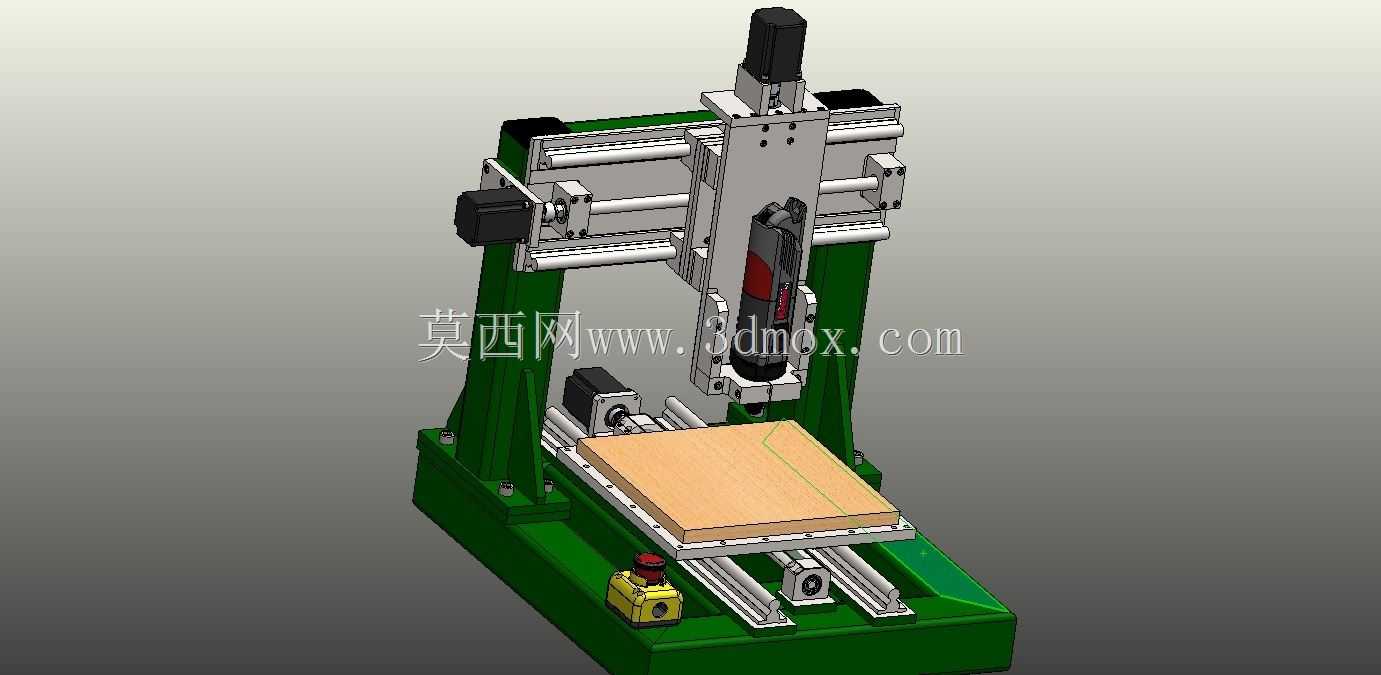

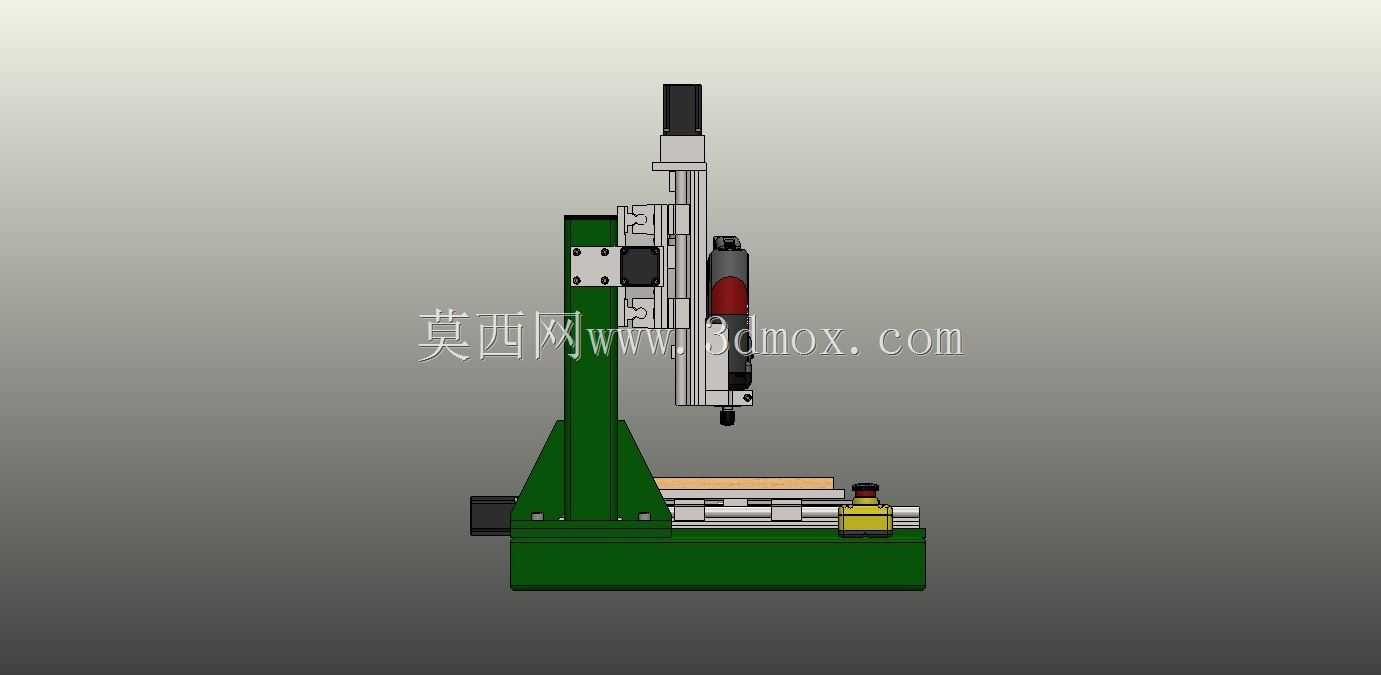

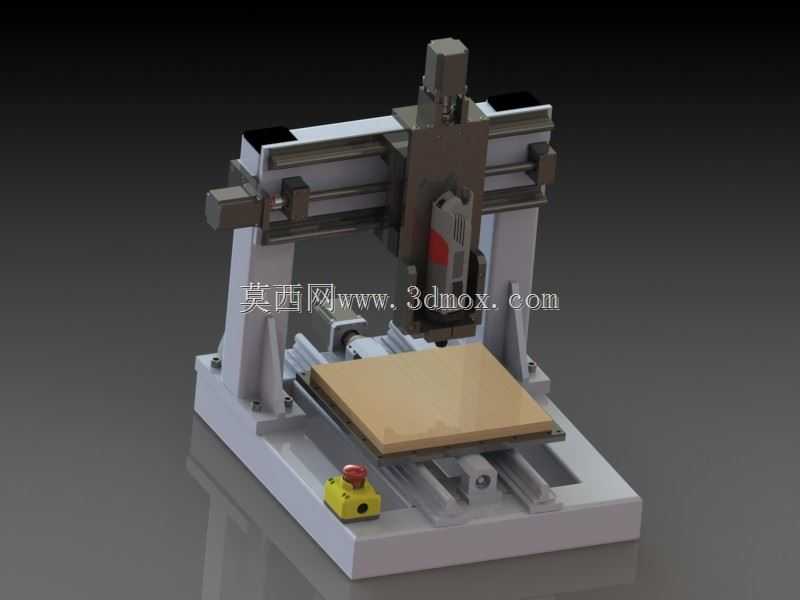

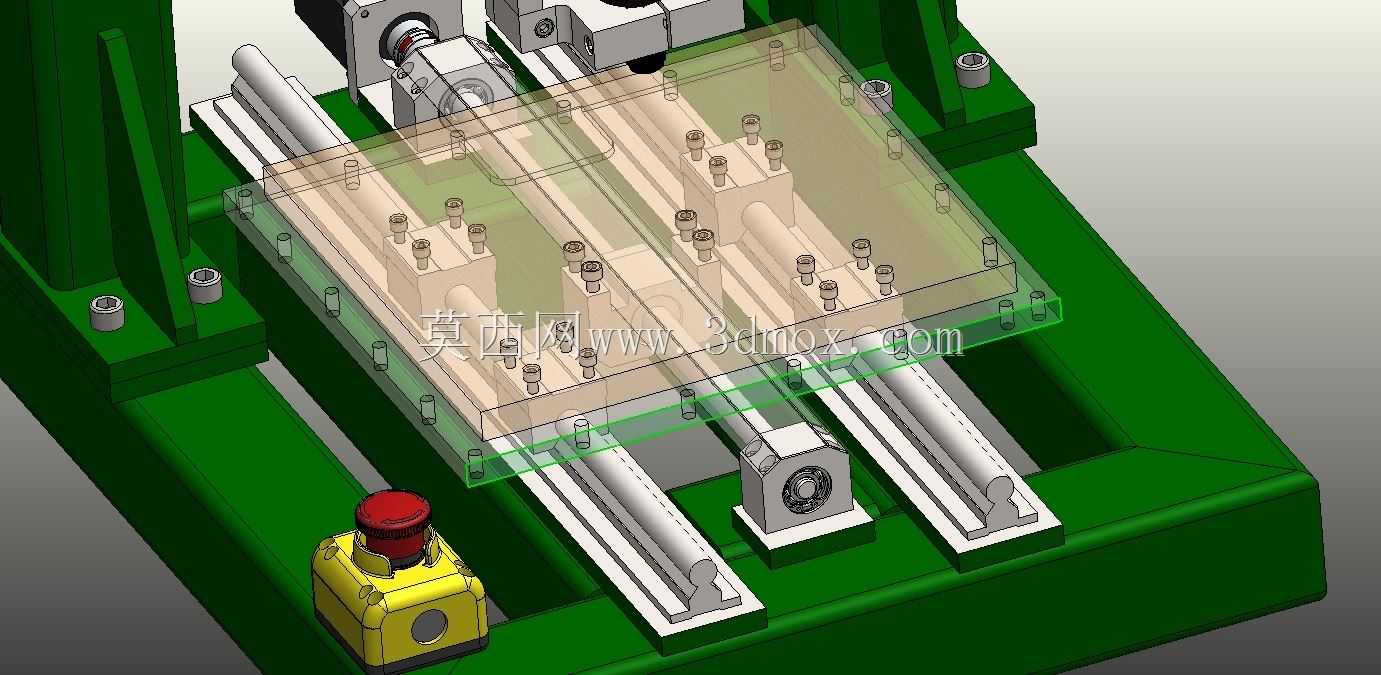

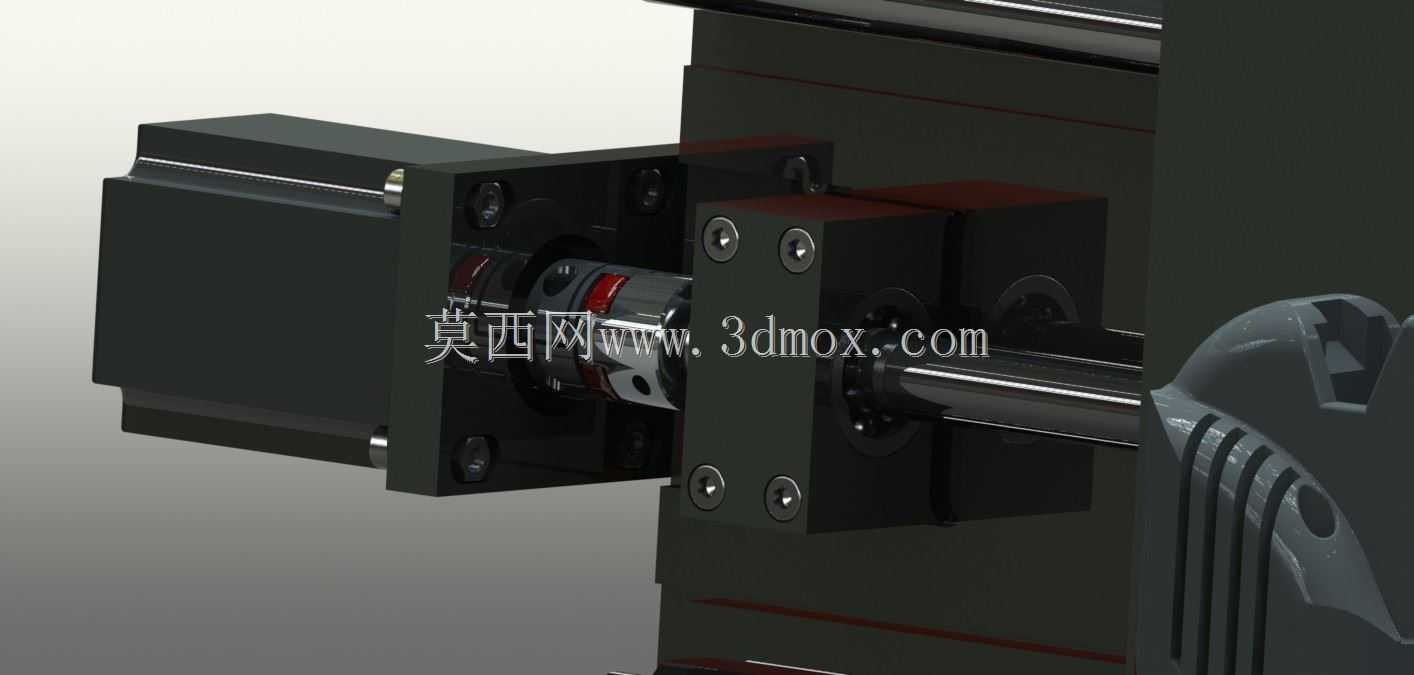

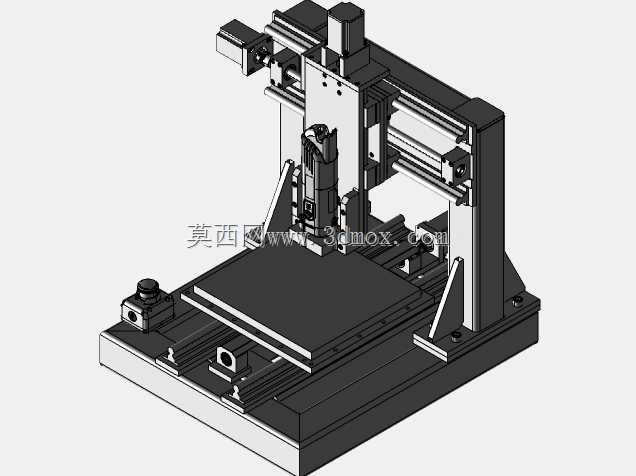

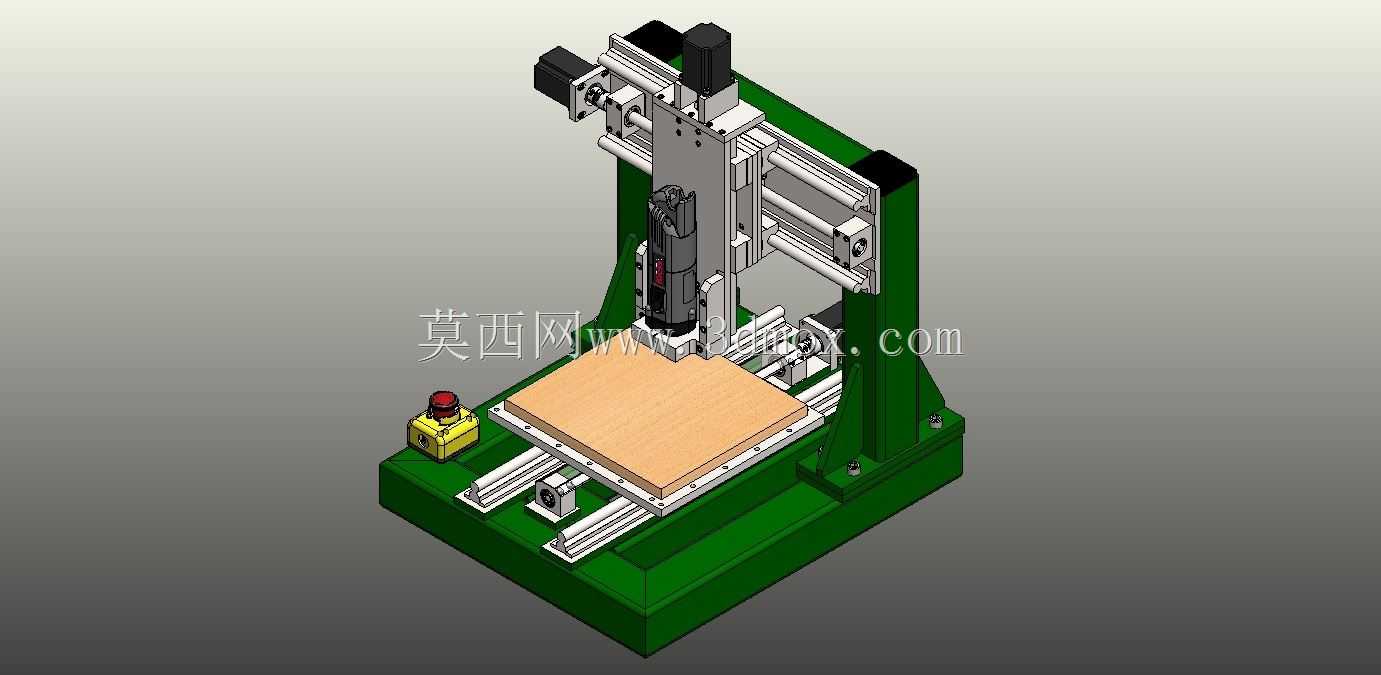

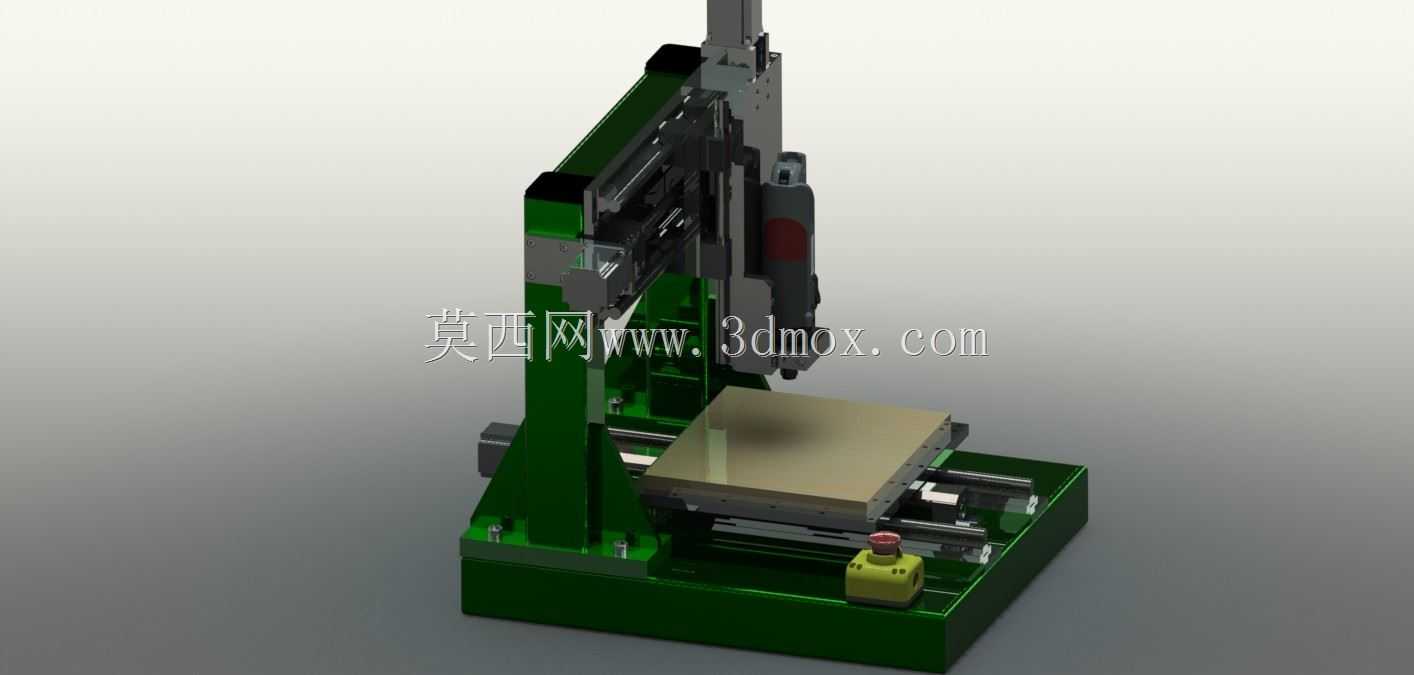

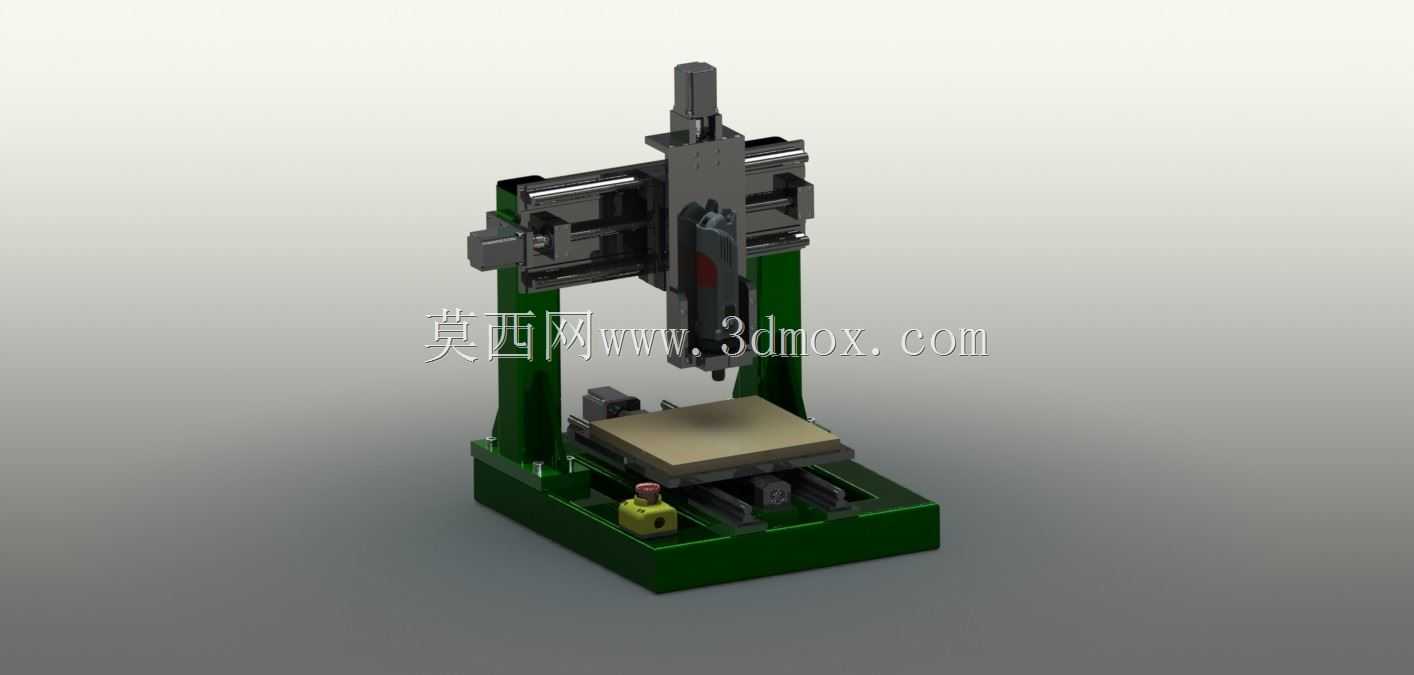

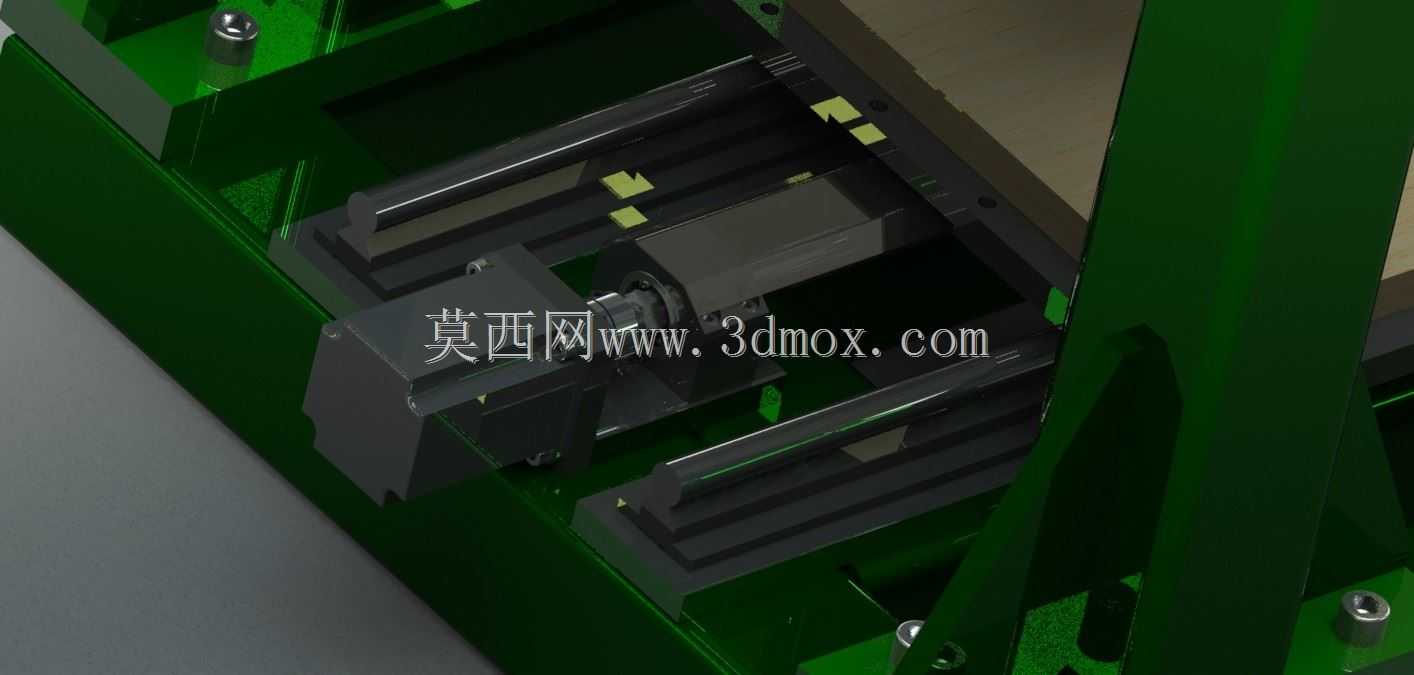

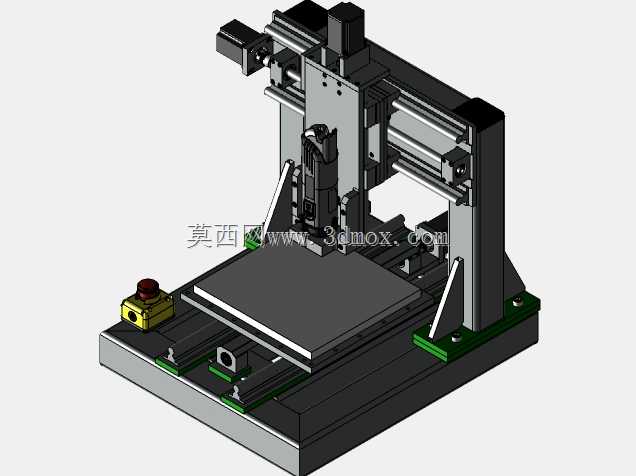

这款小型立式三轴数控铣床主要面向小型机加工车间、职业院校实训基地、个人创客工坊以及非标零部件小批量生产场景使用，可完成平面铣削、沟槽加工、钻孔镗孔、小型复杂曲面轮廓铣削等常规机加工工序，适配铝件、塑料件、软铜件等易切削材质的加工需求，能够替代人工完成高精度重复走刀加工，有效降低小批量零件的加工成本与操作门槛。设备整体采用立式龙门框架结构，床身与立柱采用一体化高刚性设计思路，有效降低加工过程中的结构震颤，保障加工精度的稳定性。设备的有效工作行程约为320mm×320mm×150mm，整体安装边界紧凑，无需大型设备专用混凝土地基，普通平整车间地面即可完成安装固定，占地面积小，适配空间有限的小型加工场所使用。传动系统方面，三个进给轴均采用滚珠丝杠搭配直线轴承的传动组合，X轴与Y轴负责工作台的横向与纵向进给，Z轴负责主轴箱的上下进给，丝杠选用RM1605规格滚珠丝杠搭配SFU1605配套螺母，径向支撑采用SA16型滑块与SME16GUU直线轴承组合，有效降低传动间隙，提升进给运动的平顺性与定位精度，重复定位精度可满足小型精密零件的加工要求。主轴单元采用成熟的工业级铣削主轴模块，搭配专用钳口耦合器实现主轴与传动结构的稳定连接，主轴侧设置独立的紧急停止按钮，可在加工异常时快速切断设备运行状态，保障操作安全。工作台采用平整T型槽结构设计，可快速适配通用平口钳、专用夹具等不同装夹工具，满足不同外形零件的装夹需求。整体设计充分兼顾了结构刚性、加工精度与制造成本，所有传动部件均选用通用标准工业配件，后期维护更换成本低，装配调试难度小，既可以作为小型生产设备直接投入零件加工使用，也可以作为数控设备教学的实操载体，帮助学习者理解数控铣床的机械结构组成与传动逻辑。
