三叶海洋船舶变桨螺旋桨三维设计

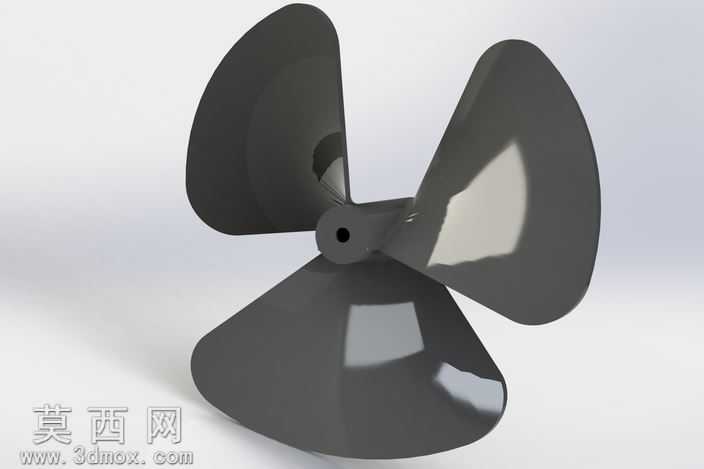

本作品为适配小型海洋航行器的三叶变桨螺旋桨三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先以桨毂中心为基准建立全局坐标系，确定桨毂的轴孔直径、毂体长度等核心安装尺寸，轴孔位置预留标准传动配合公差，保证后续与动力输出轴的装配适配性。三片桨叶采用圆周120度等角分布设计，建模过程中先绘制单叶的翼型截面轮廓，沿桨叶径向从叶根到叶稍设置连续变化的螺距参数，匹配1.4的叶片间距比要求，通过曲面放样、曲率连续检查完成单叶曲面构建，保证叶根与桨毂衔接处的曲面顺滑无折角，避免应力集中问题。完成单叶建模后通过圆周阵列生成其余两片桨叶，整体模型总直径100毫米，整体高度45毫米，轴向总长度140毫米，完全匹配设计参数要求。材质渲染阶段，为模型赋予哑光深灰色金属材质，模拟船用螺旋桨常用的铸铜或不锈钢基材的表面质感，添加柔和的环境反射效果，还原金属部件在自然光下的光影表现，渲染过程中调整光源角度，突出桨叶曲面的弧度变化与叶面的光滑质感，清晰展现桨叶的翼型曲面形态。结构设计上，变桨结构的预留空间集成在桨毂内部，可支持桨叶角度的动态调整，适配不同航速下的推进效率需求，三叶布局相比两叶设计拥有更均衡的动力输出，更低的运转振动，适合海洋工况下的长时间稳定运行。建模过程中对所有棱边做了符合工程实际的圆角处理，还原真实螺旋桨的加工工艺特征，所有曲面经过曲率梳检查，保证曲面光顺度满足流体力学的基础设计要求，整体模型装配关系完整，无多余冗余特征，可直接用于后续的流体仿真分析、3D打印样件制作或者工程出图使用，能够直观展现三叶变桨螺旋桨的结构形态与设计特点。
