电吉他拾音器杰克板精细三维设计作品

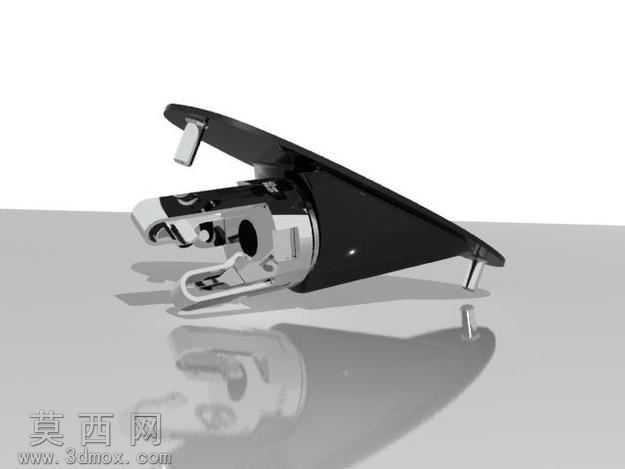

本作品为电吉他配套的杰克板三维建模设计，整体采用流线型椭圆轮廓作为基础造型，建模阶段以曲面建模为核心逻辑，先通过草绘绘制出符合人体工学与吉他琴身贴合度的外轮廓曲线，对曲线进行曲率连续校验后，通过边界混合、曲面合并等操作生成主体曲面，再对曲面进行实体化加厚处理，保证板材厚度适配常规电吉他的安装槽尺寸。针对板体上的音频接口安装位，建模时精准预留了6.35mm音频插头的适配孔径，同时在接口周边设计了内凹的导向斜面，既能够引导插头顺畅插入，也可以在插拔过程中对插头形成限位保护，避免长期使用后接口出现松动偏移。板体两端的固定螺丝孔位采用沉孔设计，建模时严格匹配标准吉他固定螺丝的尺寸参数，保证螺丝安装后表面与板体齐平，不会出现凸起刮蹭琴弦或者使用者衣物的问题。材质渲染阶段，主体板体采用哑光黑色ABS工程塑料材质，调整材质的粗糙度参数至0.7左右，还原真实塑料配件的细腻磨砂质感，避免出现过于强烈的反光影响视觉效果；接口内部的金属连接件采用镀镍金属材质，调整金属的反射率与高光参数，还原金属部件的冷冽光泽，同时在金属与塑料的衔接位置添加细微的装配缝隙，提升模型的真实装配感。结构设计上充分考虑实际使用场景的需求，板体背面设计有与吉他琴身弧度完全匹配的贴合曲面，保证安装后板体与琴身完全贴合，不会出现缝隙进灰或者晃动的问题；接口内部预留了焊线引脚的安装空间，能够适配常规电吉他的内部线路布局，不需要额外对琴身进行二次改造即可完成安装。整体建模过程中对所有圆角过渡都进行了精细化处理，板体外边缘采用R2的圆角过渡，既能够避免尖锐边缘划伤使用者，也让整体造型更加流畅自然；所有孔位的边缘都添加了微小的倒角处理，避免安装时出现应力集中导致板体开裂的问题。渲染阶段采用柔和的侧上方打光方案，通过主光源照亮板体的主体曲面，辅助光源勾勒出金属接口的轮廓细节，添加柔和的地面阴影让模型更具立体感，同时在板体表面添加细微的使用痕迹纹理，还原真实配件的使用质感，让整个三维模型既具备精准的工程参数，也拥有出色的视觉呈现效果，能够直接用于产品展示、结构验证或者3D打印制作实物配件。
