便携手动自行车充气打气筒结构设计

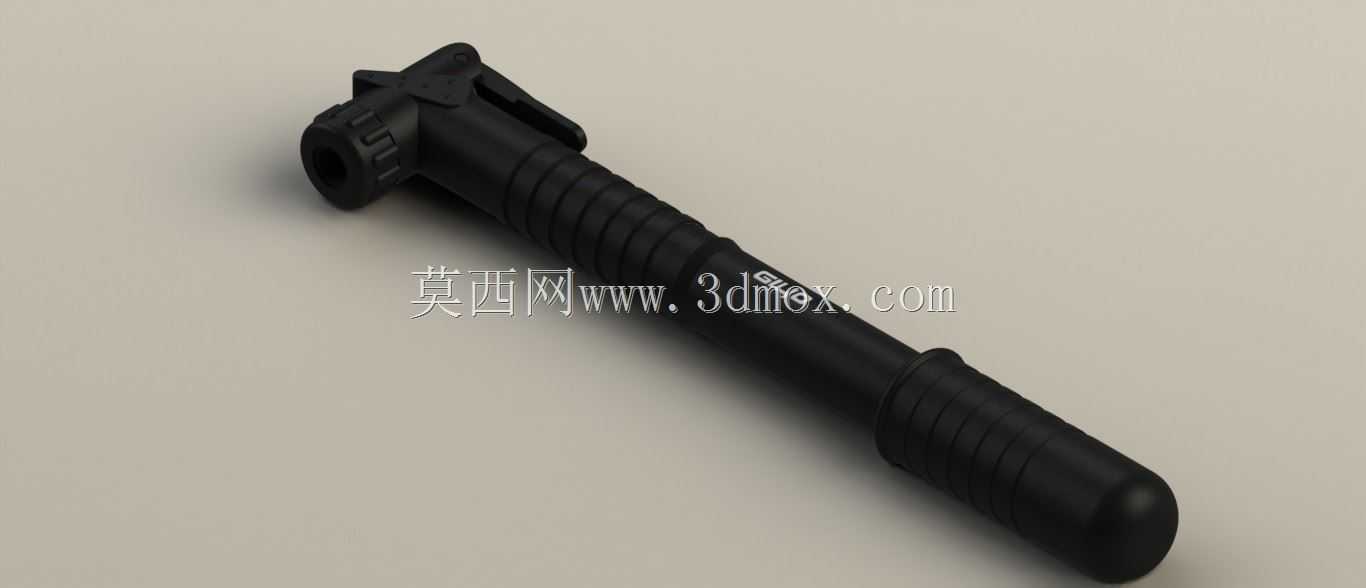

这款手动迷你打气装置主要面向民用骑行场景设计，可适配山地车、公路车、城市通勤自行车等常见车型的轮胎充气需求，同时也可兼顾球类、充气玩具等小型低压充气物件的使用，是骑行出行、户外骑行活动中常备的应急补压工具，能够在轮胎气压不足时快速完成充气操作，避免因胎压不足导致的骑行阻力增大、轮胎磨损加剧、爆胎风险提升等问题，满足日常通勤、短途郊野骑行的便携补能需求。产品整体采用细长直筒式的结构布局，整体握持段做了多道环形防滑凹槽设计，能够在手部施力按压时增大摩擦力，避免操作过程中打滑脱手，提升手动操作的稳定性；顶端设置了可折叠的按压锁止结构，在非使用状态下可将按压手柄收折贴合筒身，进一步缩小整体占用空间，方便使用者将其放入骑行包、车架水壶架挂载位或是自行车鞍座下方的储物包内，不会额外增加过多的携带负担。在功能设计上，产品内部采用单级活塞式压缩结构，通过推拉筒身内部的活塞杆改变内腔容积，实现空气的吸入与压缩输出，输出端预留了通用美式气嘴的适配接口，可直接对接绝大多数民用自行车的轮胎气嘴，无需额外搭配转换接头即可完成充气操作；整体结构没有多余的复杂传动部件，零部件数量少，日常使用过程中故障率低，仅需定期对活塞密封圈做简单润滑即可维持长期稳定的充气性能。从安装与尺寸边界来看，产品整体为等径直筒形态，最大外径控制在常规骑行水壶的直径范围内，整体长度适配常规车架挂载位的尺寸要求，不需要对自行车原有结构做任何改装即可完成携带固定；筒身末端做了圆弧收边处理，在携带过程中不会剐蹭骑行者的衣物或是车身漆面，顶端的气嘴连接位做了内凹式防护设计，能够避免携带过程中灰尘、泥水进入气路造成堵塞，在户外复杂骑行环境下也能保持气路通畅。设计过程中充分考虑了手动操作的施力逻辑，将活塞行程控制在适合单手握持推拉的长度范围内，操作时不需要过大的按压力度即可输出足够的充气气压，普通使用者无需借助其他工具即可独立完成轮胎充气操作，整体结构兼顾了便携性与实用性能，适配日常骑行场景下的各类应急充气需求。
