工业厂区消防给水泵站管路系统设计

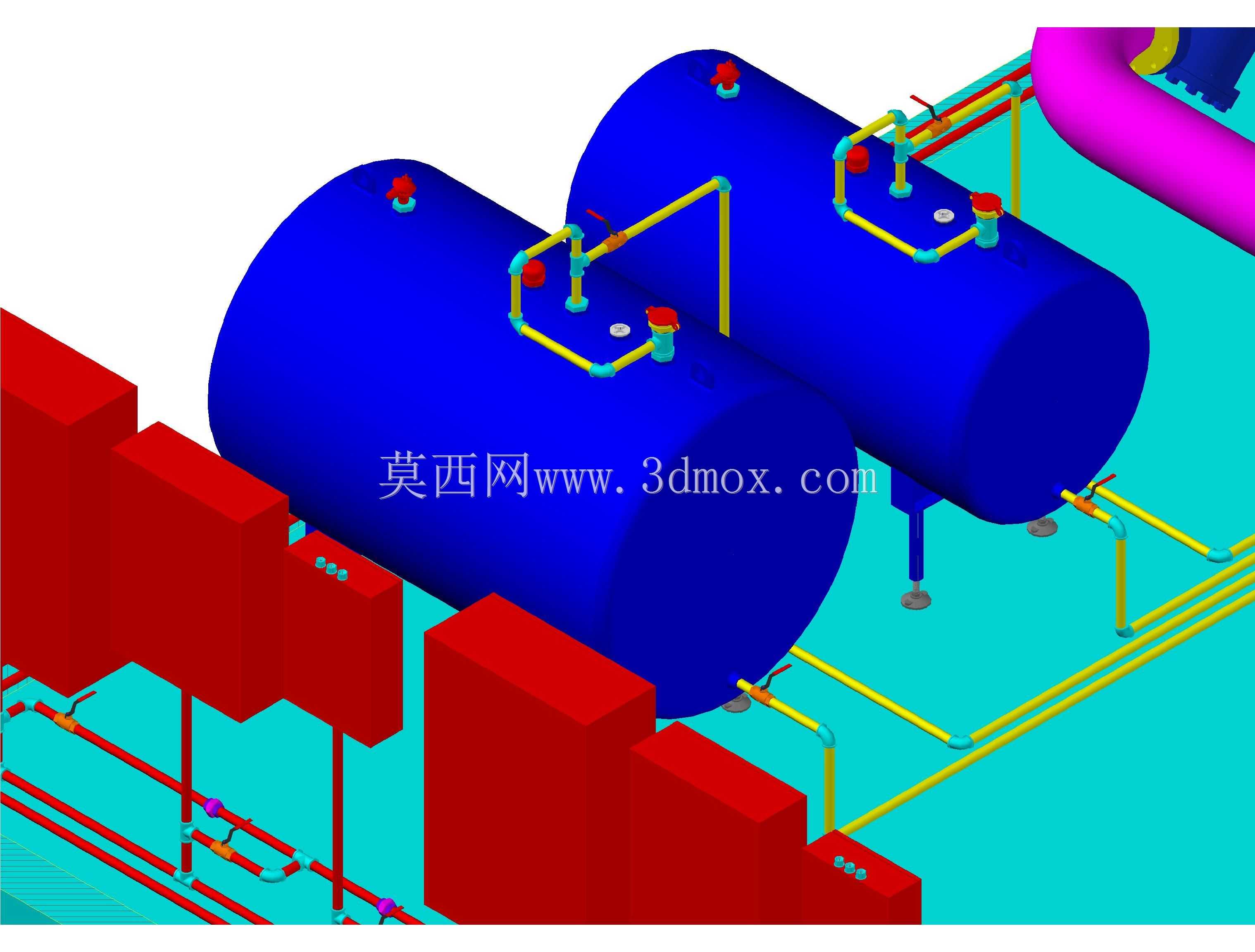

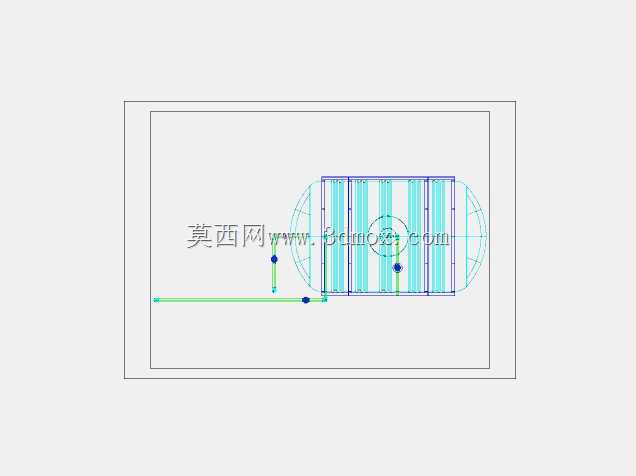

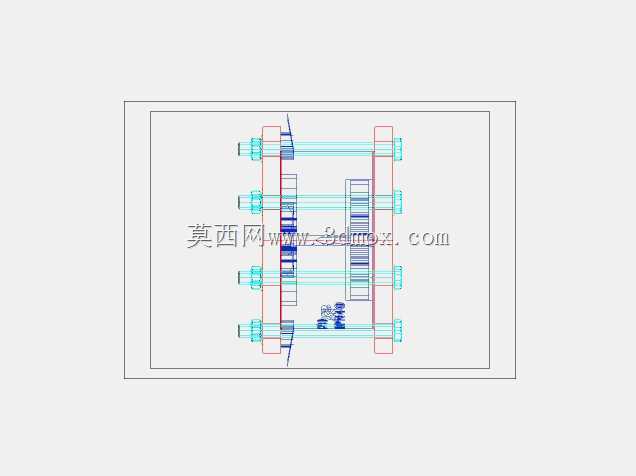

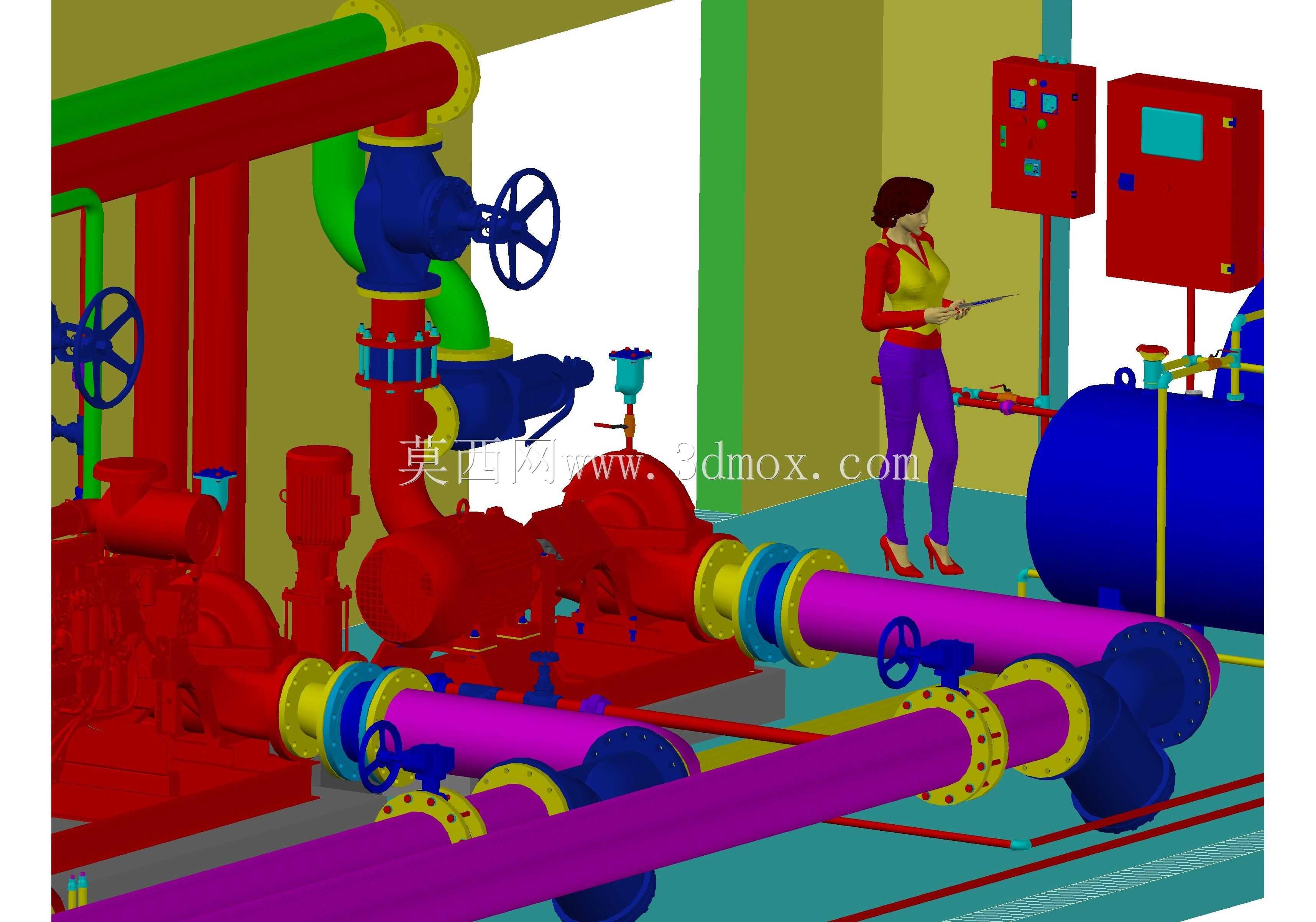

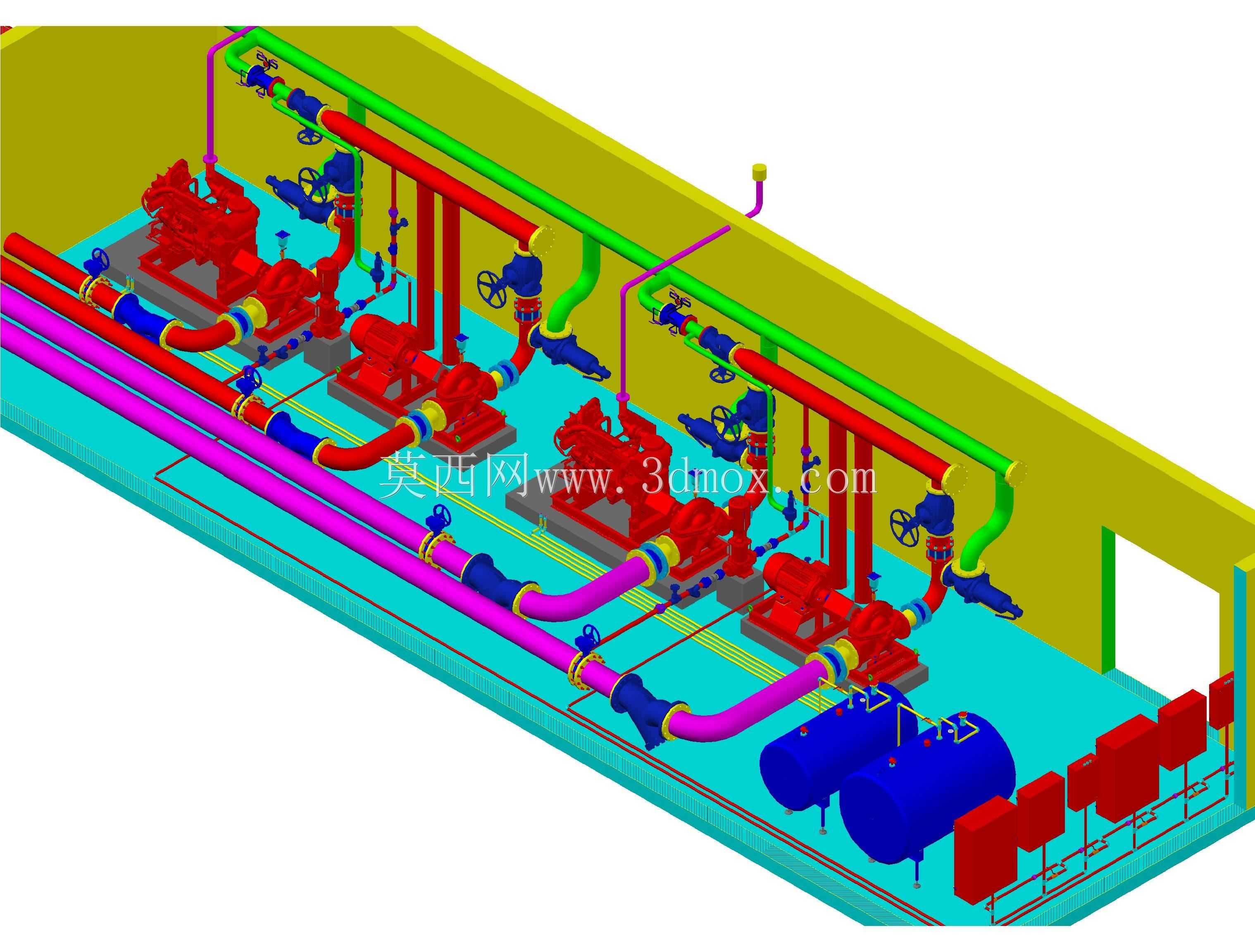

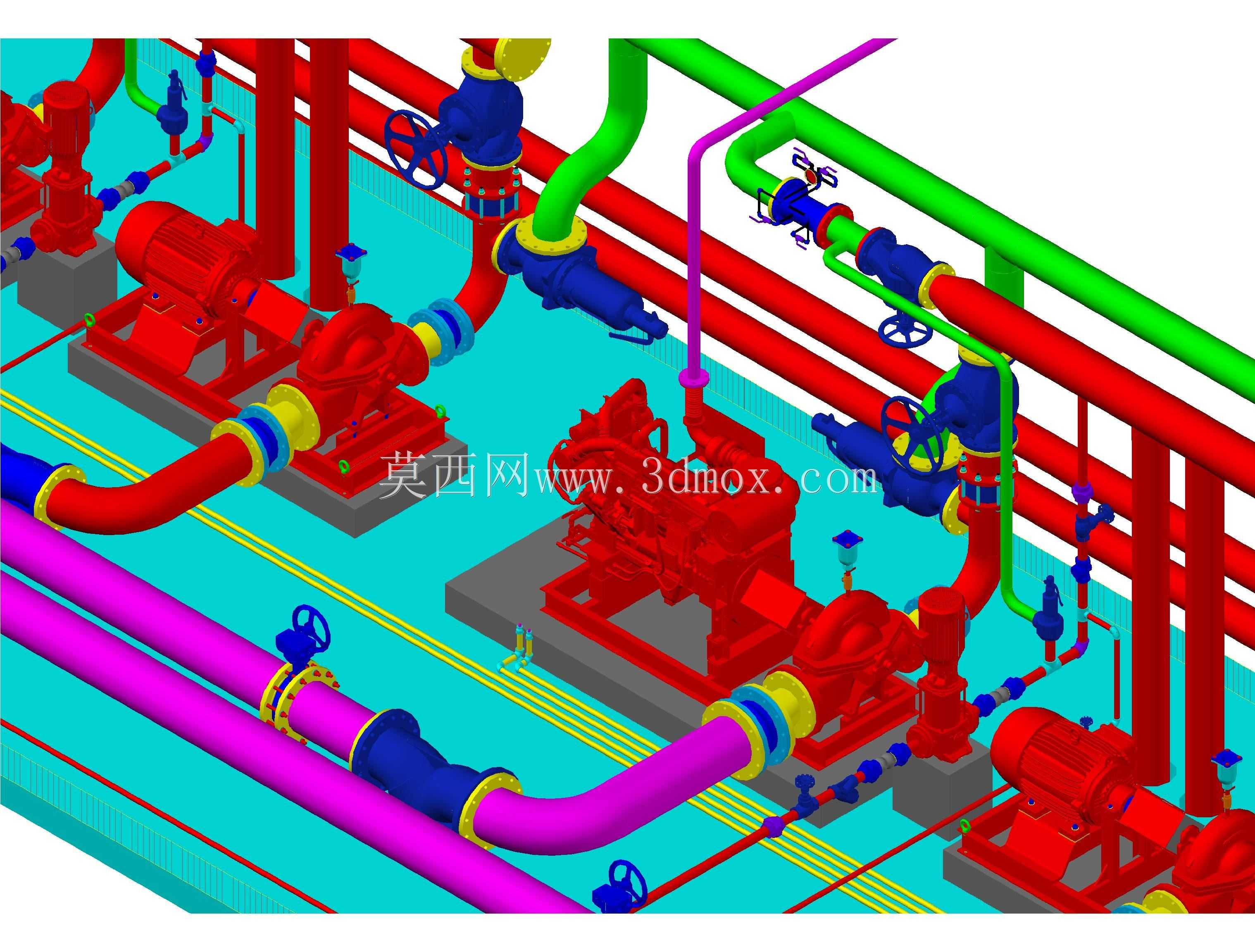

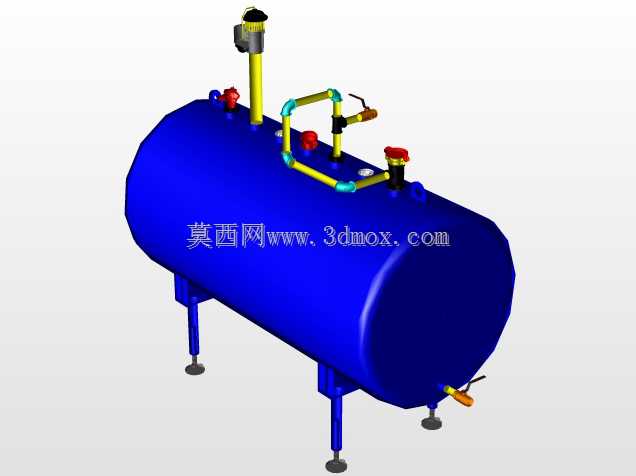

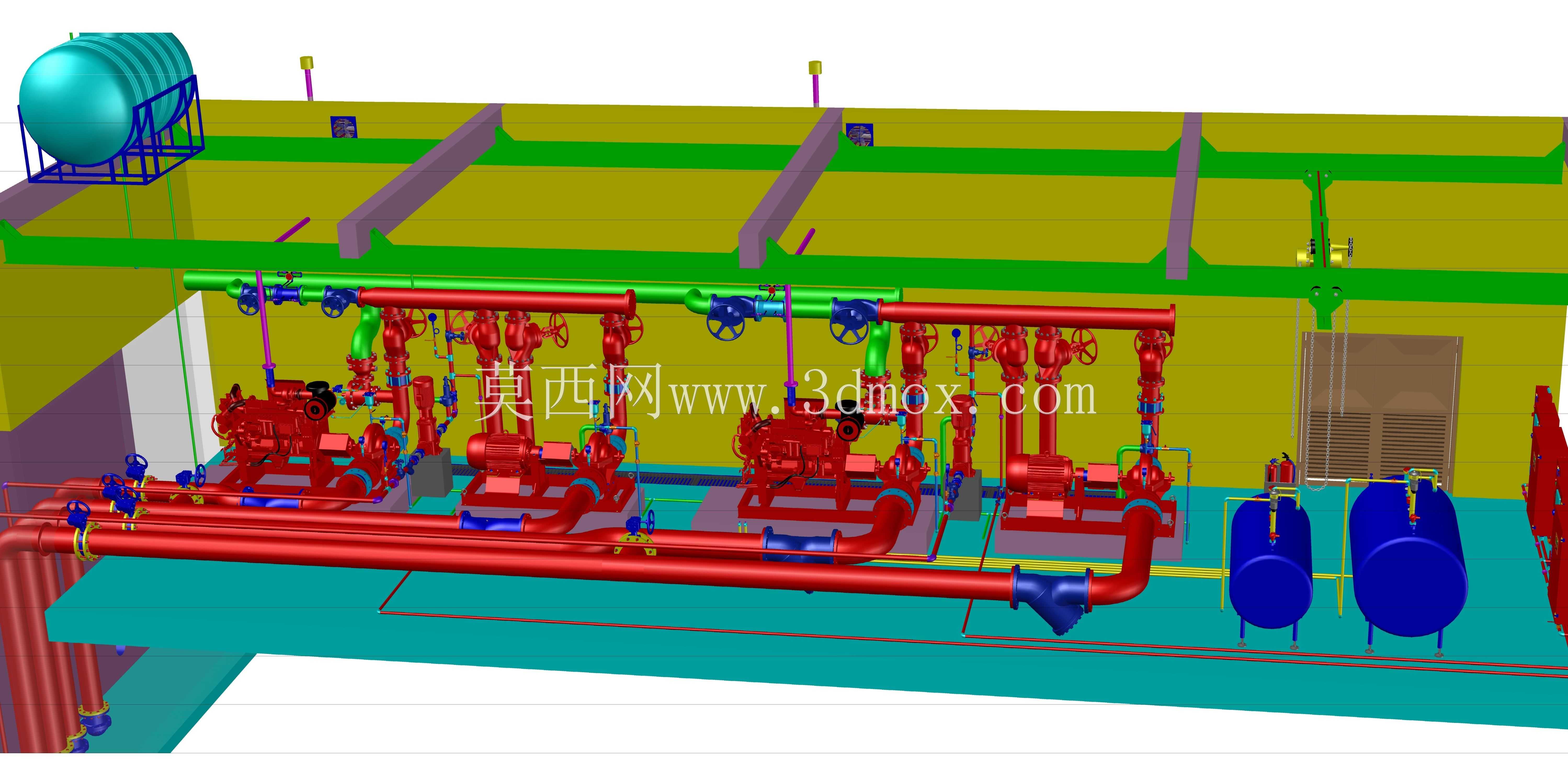

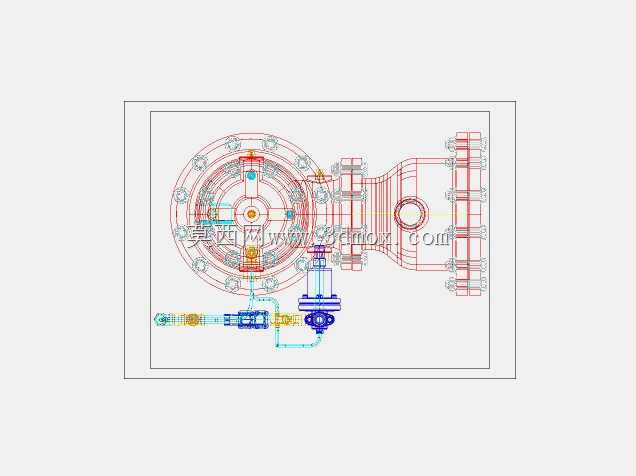

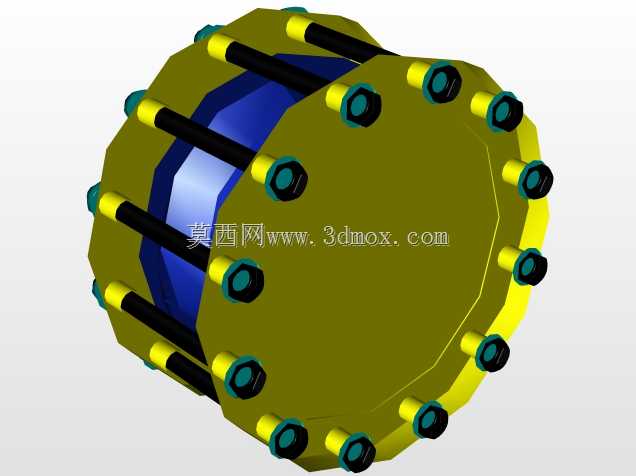

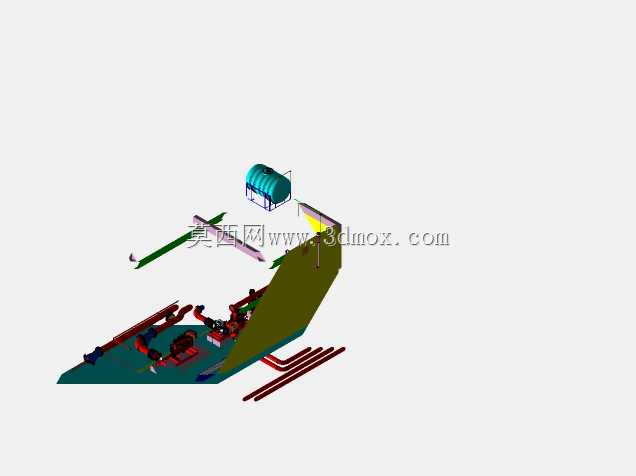

这套消防泵站三维设计方案，主要面向工业厂区、大型商用建筑地下消防泵房的实际建设场景，承担整个防护区域的消防供水稳压核心功能，是建筑消防水系统的核心动力中枢，在火灾发生时可快速为消火栓系统、自动喷淋系统输送足够压力与流量的消防用水，同时日常维持管网稳压状态，保障火情出现时系统可瞬时响应投入工作。整套系统的功能设计围绕消防供水的可靠性展开，配置多台主消防泵组搭配备用泵组，实现工作泵故障时备用泵自动切换投用，避免单泵故障导致整个消防供水中断；管路采用环状供水布局，进出水端设置多组控制阀门，可在单段管路检修时关闭对应支路阀门，不影响整体系统的供水能力；同时配套设置稳压储水罐体，日常维持管网压力稳定，避免水泵频繁启停造成的设备损耗，也能在火情初期提供瞬时供水，填补水泵启动到满负荷运转的空窗期供水缺口。设计过程中优先考虑泵房的安装运维便利性，整体管路采用分层排布逻辑，大口径主输水管道沿泵房下层地面架空铺设，分支控制管路沿泵组上方分层架设，不同功能的管路采用差异化配色区分，便于后期运维人员快速识别管路功能；泵组之间预留足够的操作检修通道，阀门操作位置均预留人员操作空间，无需额外攀爬即可完成阀门启闭、设备检修操作。安装边界设计上，整套泵站适配常规地下泵房的层高与开间尺寸，主输水管道的架空高度满足人员通行与小型运维设备通过需求，储水罐体靠墙布置减少空间占用，顶部排气阀、压力表等附件的安装位置避开结构梁体，避免与建筑结构产生安装干涉；泵组基础采用高出地面的减震基座设计，既减少水泵运行时的震动传导，也能避免泵房地面积水浸泡泵体底座，延长设备使用寿命。管路连接位置均预留法兰对接余量，可根据现场实际管路走向微调安装角度，降低现场施工的适配难度。
