车载便携脚踏式充气泵结构设计

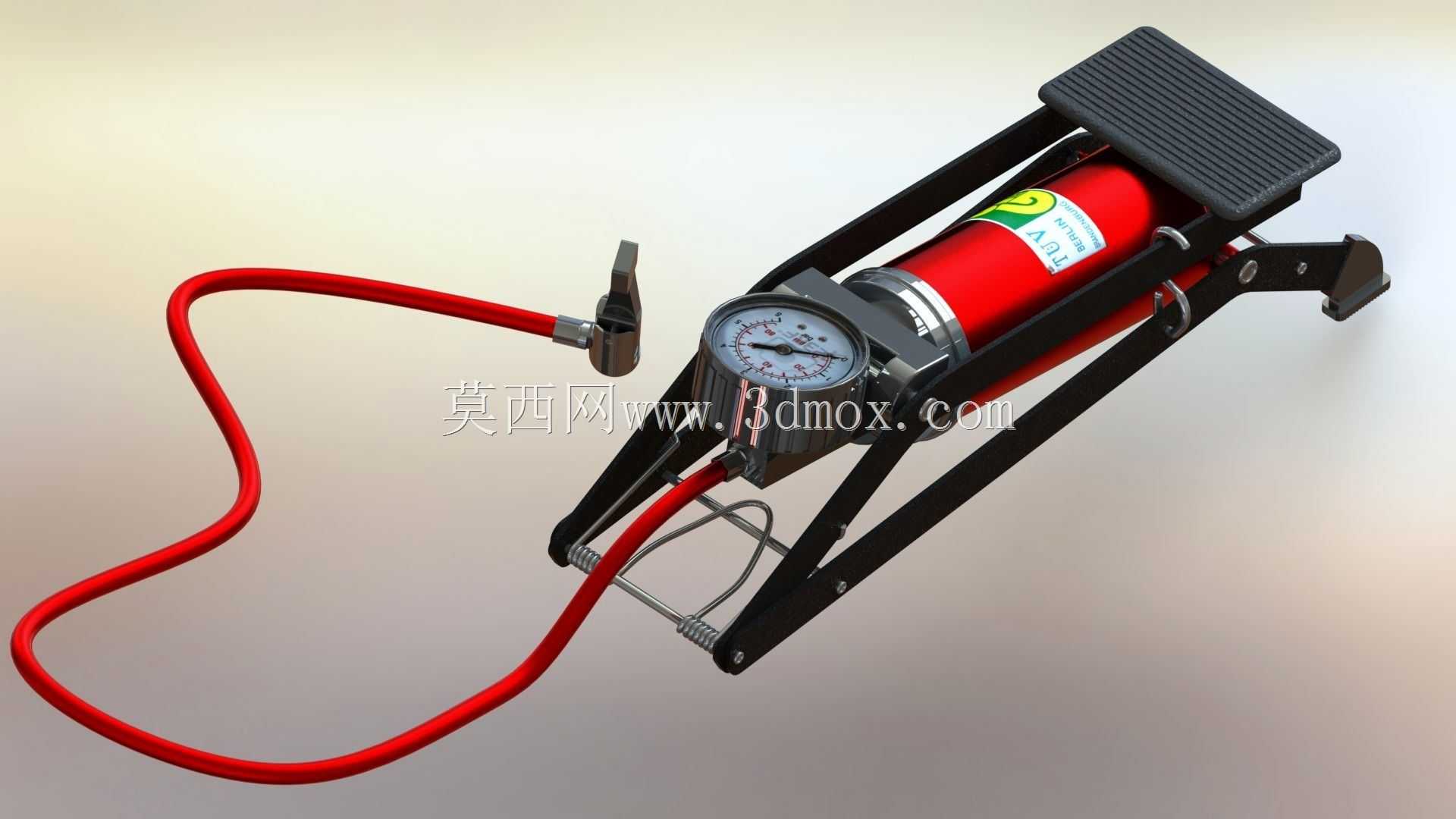

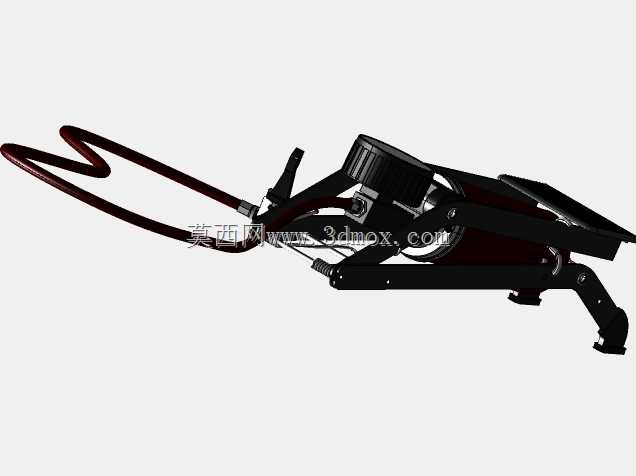

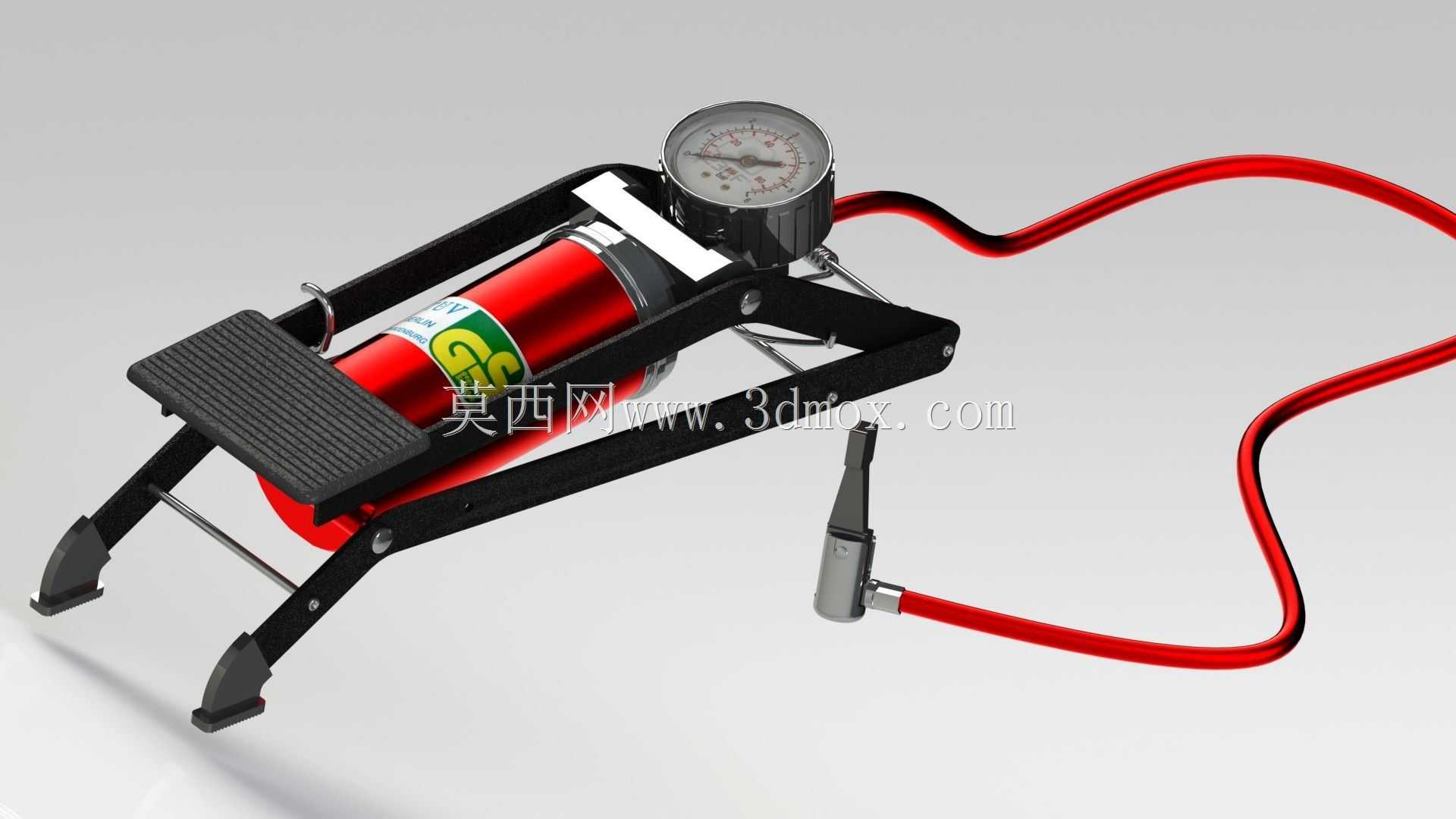

这款脚踏式充气泵主要面向民用车辆应急充气、非机动车日常胎压维护场景设计，可覆盖家用轿车、电动自行车、山地自行车、球类充气等多场景使用需求，无需外接电源即可完成充气作业，是车载应急工具包、家庭日常工具收纳的实用配置。设备依靠脚踏施力驱动内部活塞往复运动完成气体压缩，相比传统手动打气筒，脚踏式结构可借助人体自重施力，大幅降低充气过程的体力消耗，单次踩踏即可完成稳定的气体输出，充气效率远高于常规手动充气设备。产品整体采用折叠式框架结构设计，主体支撑框架采用高强度冲压金属材质，表面做防锈喷塑处理，可适应户外复杂使用环境，避免磕碰、潮湿环境带来的结构锈蚀问题；踩踏踏板表面设置密集防滑凸纹，增大鞋底与踏板的摩擦力，踩踏施力过程中不易打滑，保障操作稳定性。设备顶部集成高精度机械胎压表，可实时显示被充气物体的内部气压数值，充气过程中无需额外搭配胎压测量工具，即可直观掌握胎压状态，避免充气过量或胎压不足的问题，胎压表采用防震结构设计，踩踏过程中的震动不会影响表针读数精度，长期使用也不会出现表针偏移问题。储气筒体采用高强度无缝金属材质，可承受持续充气带来的内部压力，筒体表面粘贴醒目的操作标识，提示使用注意事项与压力上限。设备配置高弹性耐高压橡胶充气软管，软管两端做密封加固处理，可承受充气过程中的脉冲压力，长期弯折也不会出现开裂、漏气问题；软管末端配置快插式充气接头，可适配主流汽车气门嘴、自行车气门嘴，更换接头配件还可完成球类、充气玩具的充气作业，适配性覆盖绝大多数日常充气需求。产品的支撑脚架采用外扩式设计，展开后形成稳定的三角支撑结构，踩踏过程中设备不会侧翻移位，脚架末端设置防滑橡胶脚垫，接触地面时可增大摩擦力，无论是水泥路面、地砖路面还是沥青路面，都能保持稳定的放置状态；闲置时脚架可折叠收纳，整体体积小巧，可轻松放入汽车后备箱储物格、家用工具箱内，不会占用过多收纳空间。设计过程中充分考虑人机工程学逻辑，踏板的踩踏行程、施力角度都经过反复调校，适配多数人群的踩踏施力习惯，长时间操作也不会产生明显的肢体酸痛感；整体结构无复杂电子元件，纯机械结构的故障率极低，日常仅需在活塞活动位置定期加注少量润滑油即可长期使用，维护成本极低。设备的所有连接部位都做了密封强化处理，活塞位置采用耐磨橡胶密封圈，长期往复运动也不会出现漏气问题，保障充气过程的压力输出稳定，不会因为内部泄压延长充气作业时间。
