工业煤气调压输送管路站场成套设备

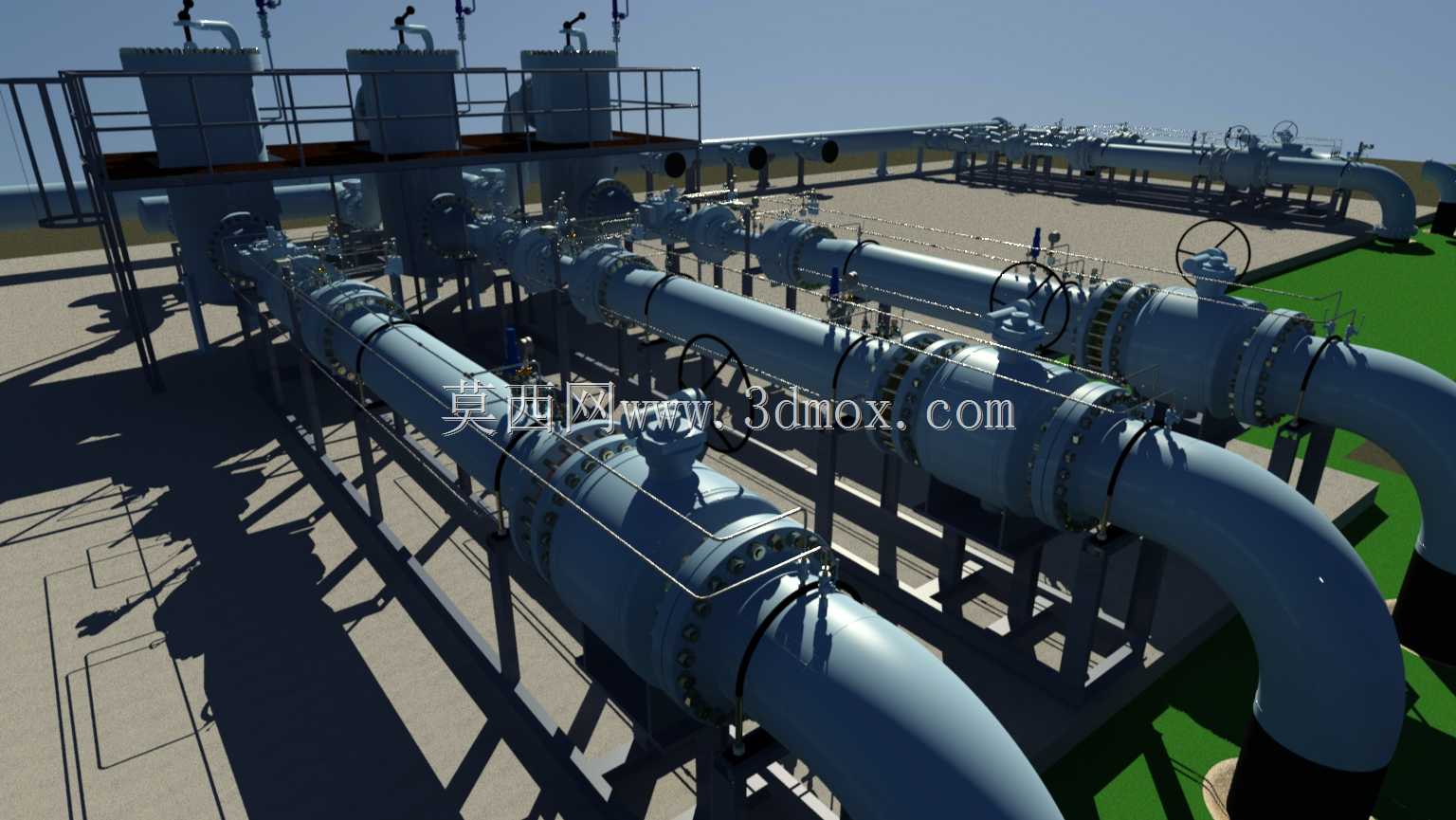

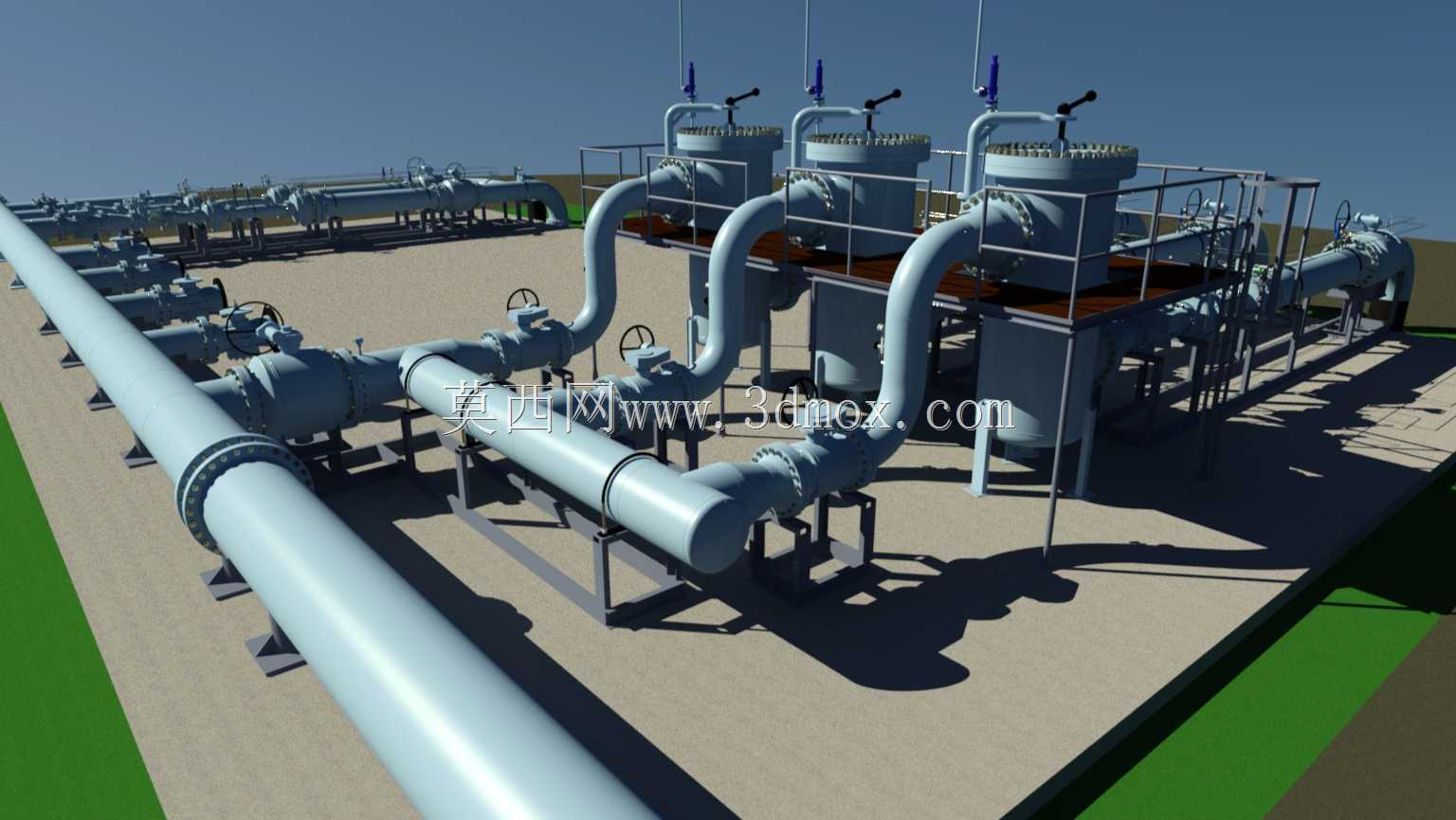

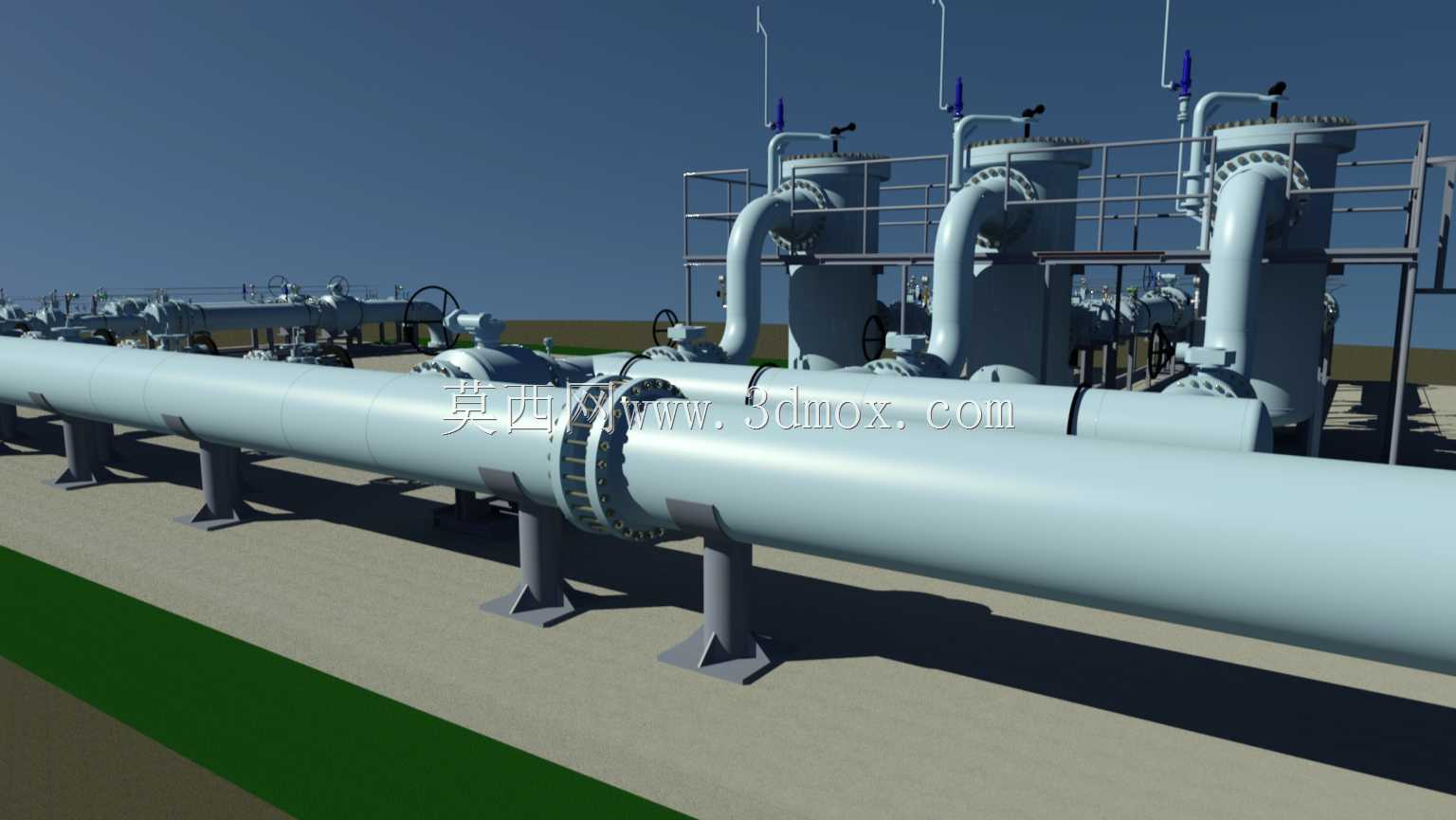

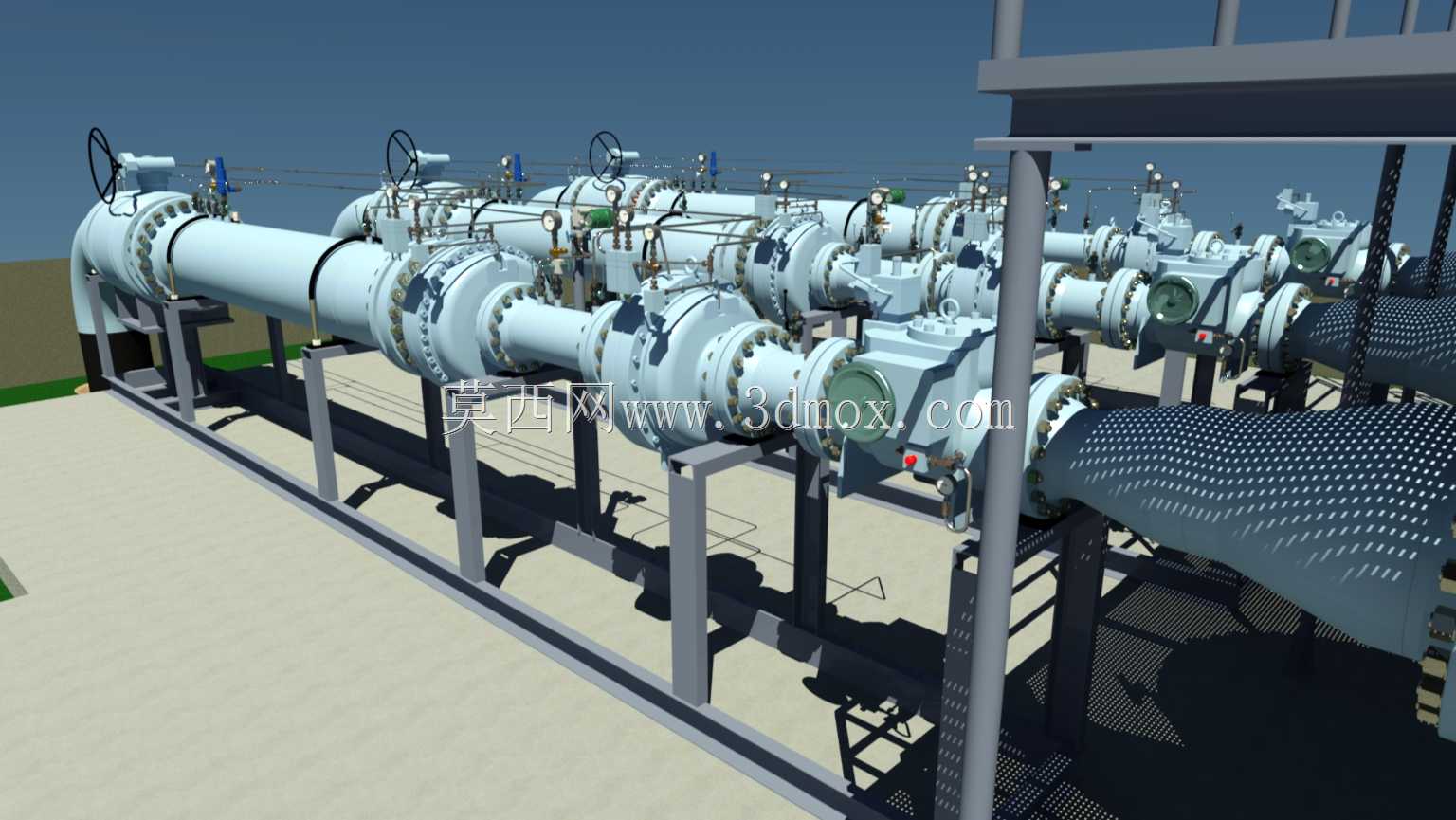

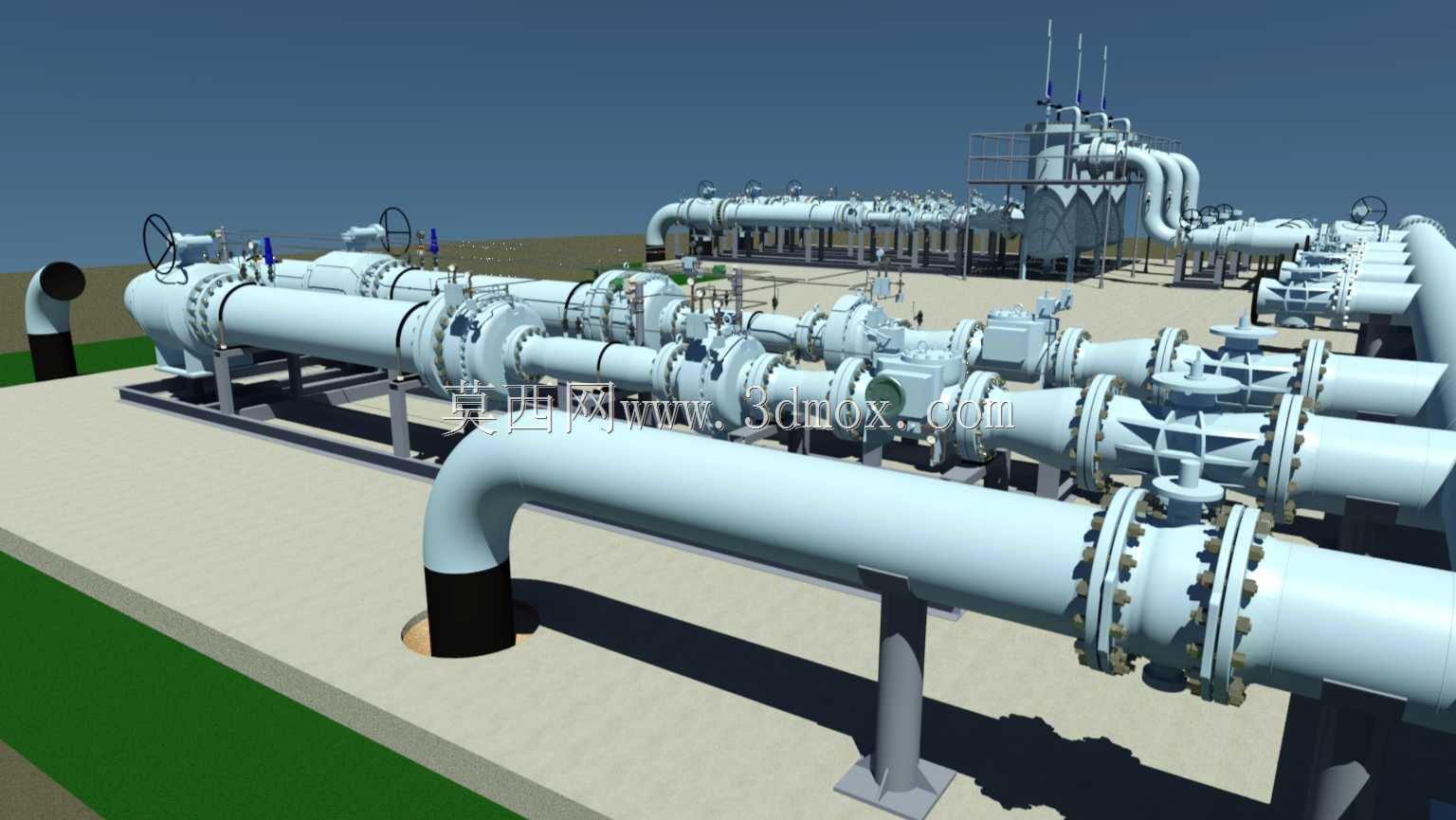

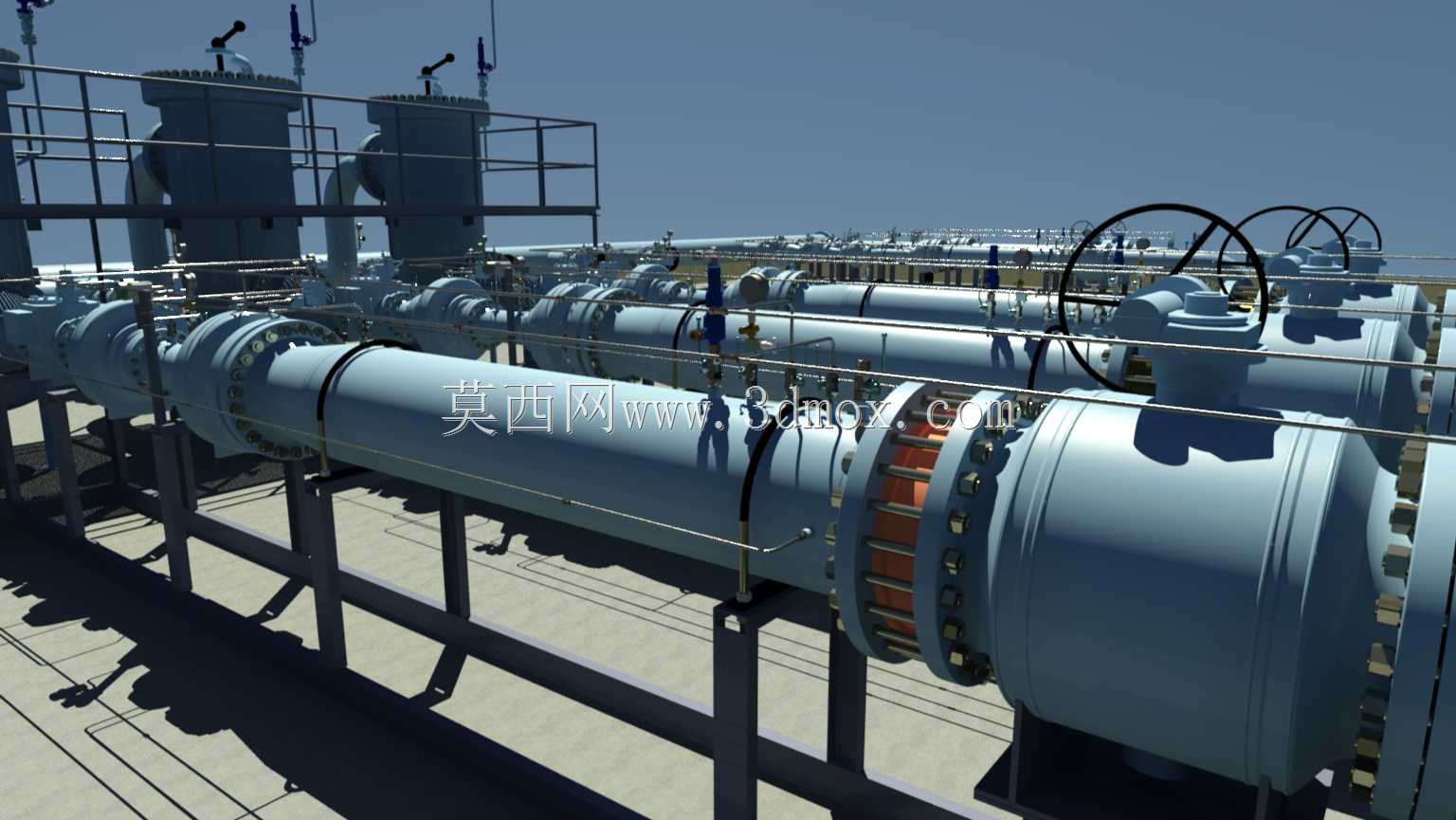

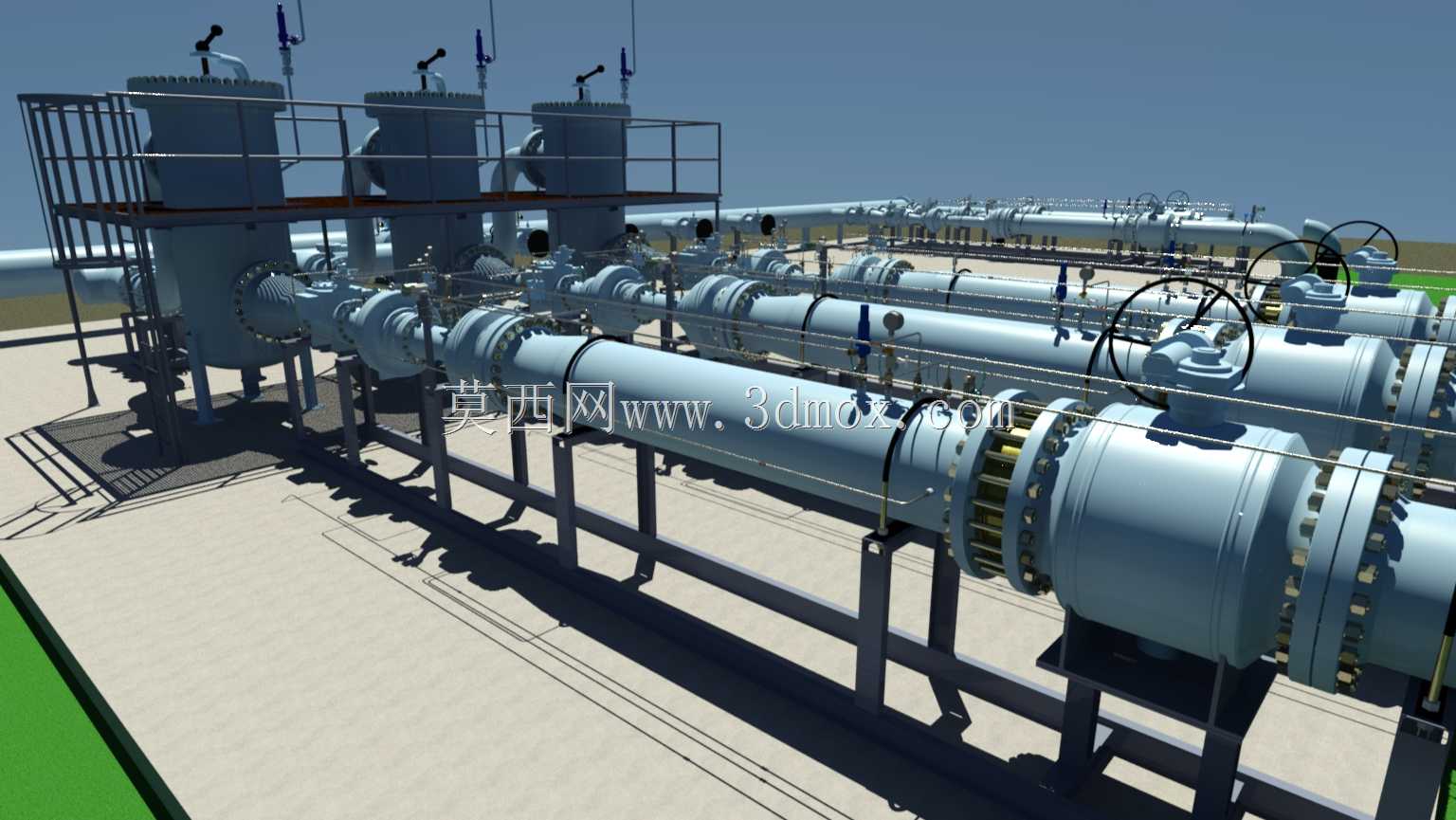

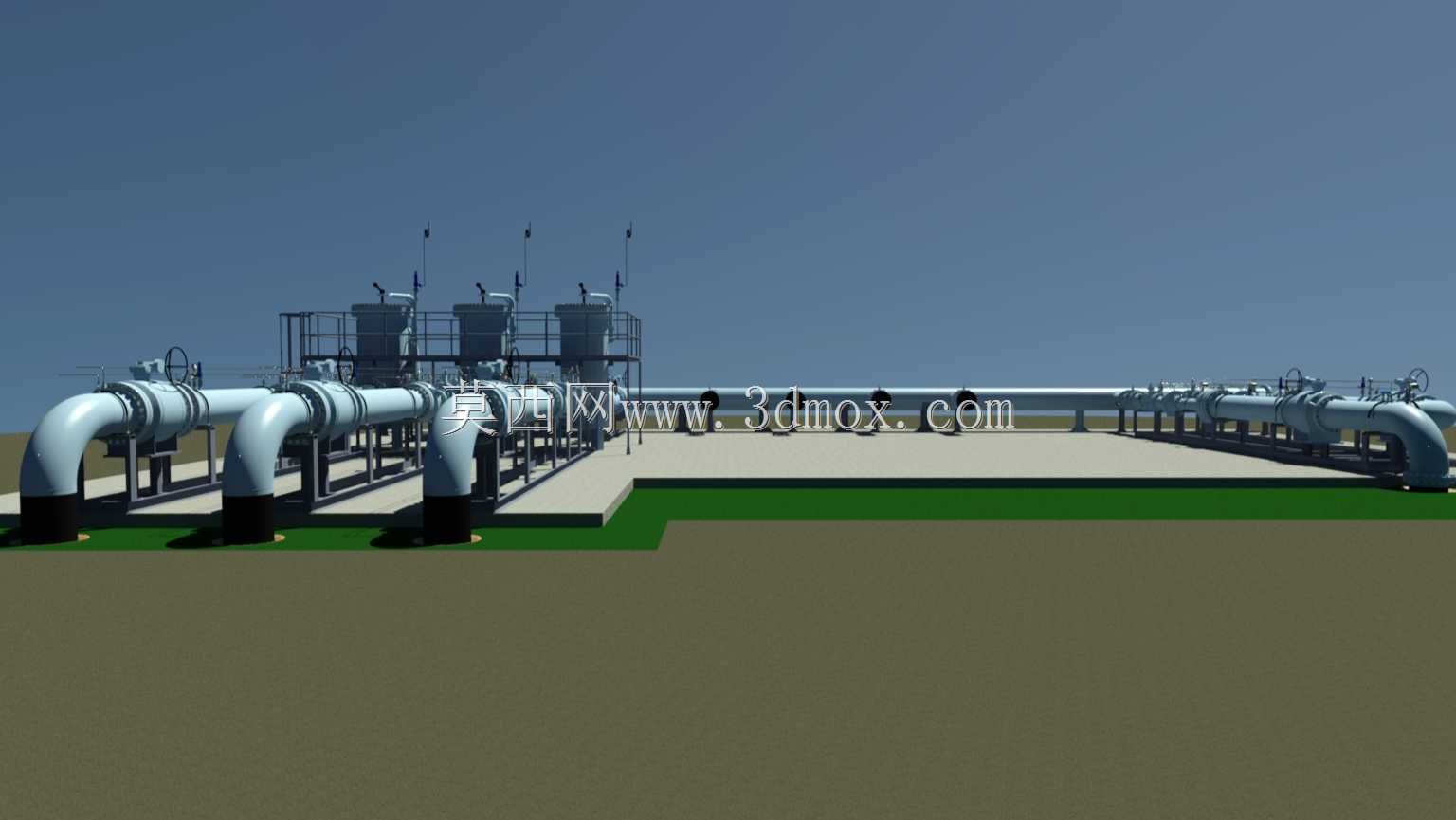

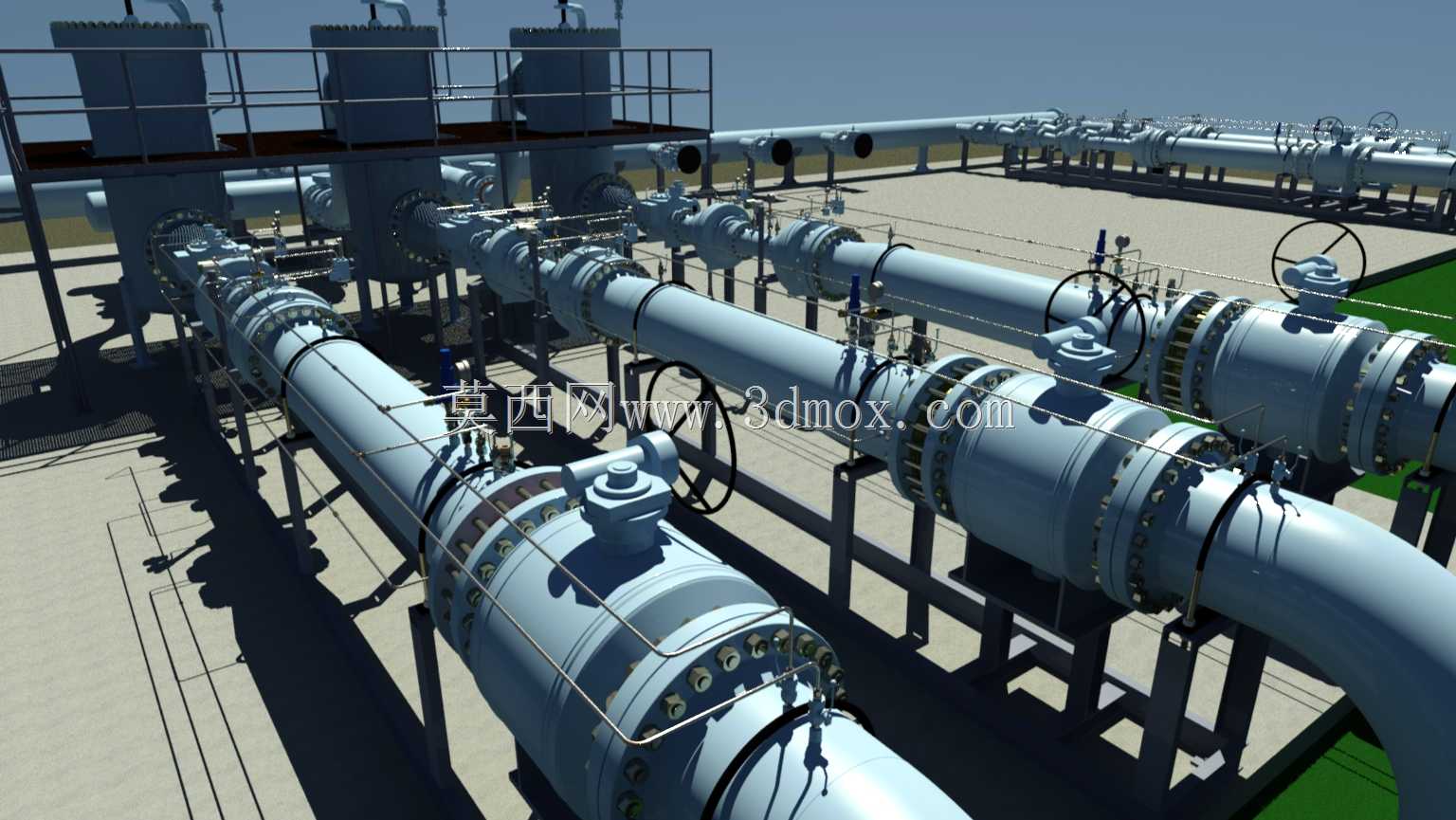

这套站场设备主要应用于城市燃气输配、工业厂区煤气供应、冶金焦化产气外输等场景，承担着将上游高压煤气调整至下游用户适配压力、稳定管网输送工况、计量介质流量、切断故障管路的核心作用，是燃气输配网络中保障供气安全、匹配供需压力的关键节点设施。整套设备采用撬装集成化设计思路，将多类功能单元整合在统一的钢结构支撑框架上，既减少了现场安装的焊接、配管工作量，也能在厂内完成预组装与压力测试，大幅缩短现场施工周期，降低现场施工的质量风险。从功能布局来看，站场设置了多路并联的输送支路，可根据实际输气量灵活切换运行支路数量，在小流量工况下投用单支路降低管路压损，大流量供气时多支路同时投用满足输量需求，单支路检修时可关闭支路两端切断阀，不影响其他支路正常供气，保障连续供气能力。管路上配置的球阀作为切断元件，采用全通径结构设计，全开状态下流道与管道内径一致，极大降低了介质输送的压损，减少输送过程中的能耗，同时球阀的密封结构可靠，可实现零泄漏切断，在管路超压、下游出现故障时能快速截断气源，避免事故扩大。管路上集成的压力调节器可根据下游压力反馈自动调节阀门开度，将上游波动的高压煤气稳定在设定的输出压力值，避免下游压力过高损坏用户端用气设备，也防止压力过低无法满足生产工艺的供气要求。配套的计量单元可精准统计通过管路的煤气流量，为贸易结算、生产能耗核算提供准确的数据支撑。整套设备的管路采用等径配管与平缓弯管设计，减少介质在管内流动的湍流与冲击，降低管路运行的振动与噪音。安装边界方面，整套撬装设备底部设置统一的地脚安装接口，可直接固定在混凝土硬化基础上，设备两侧预留了与上下游外输管道对接的法兰接口，顶部操作平台设置了带护栏的巡检通道，方便运维人员日常操作阀门、查看仪表数据，设备整体布局紧凑，在满足操作维护空间的前提下尽可能缩小占地面积，适配厂区、城市门站等不同场景的用地条件。
