黄铜T型手柄角式流体控制阀结构

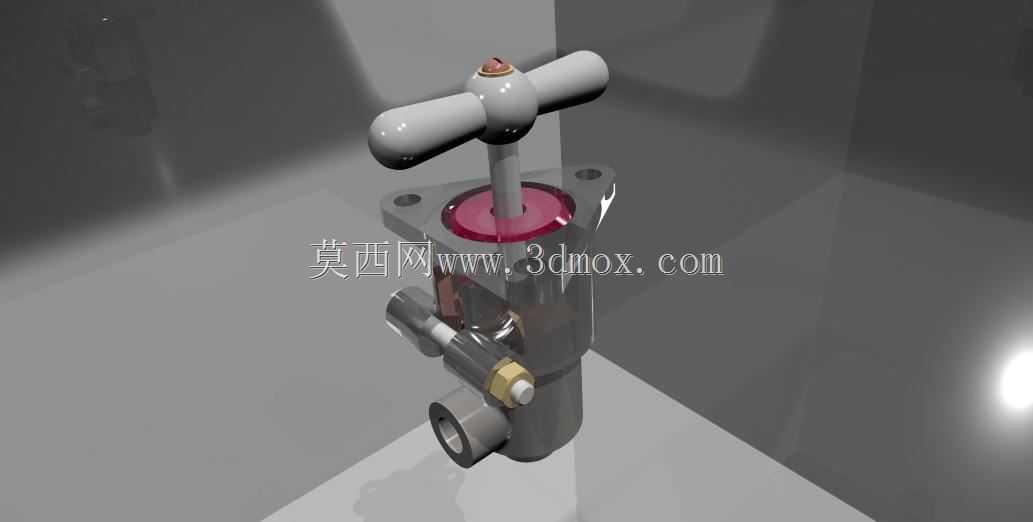

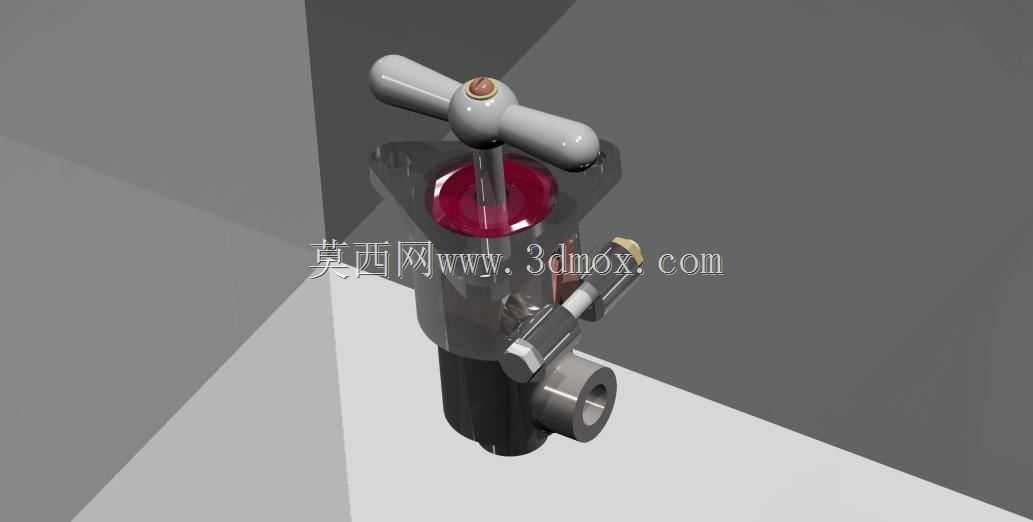

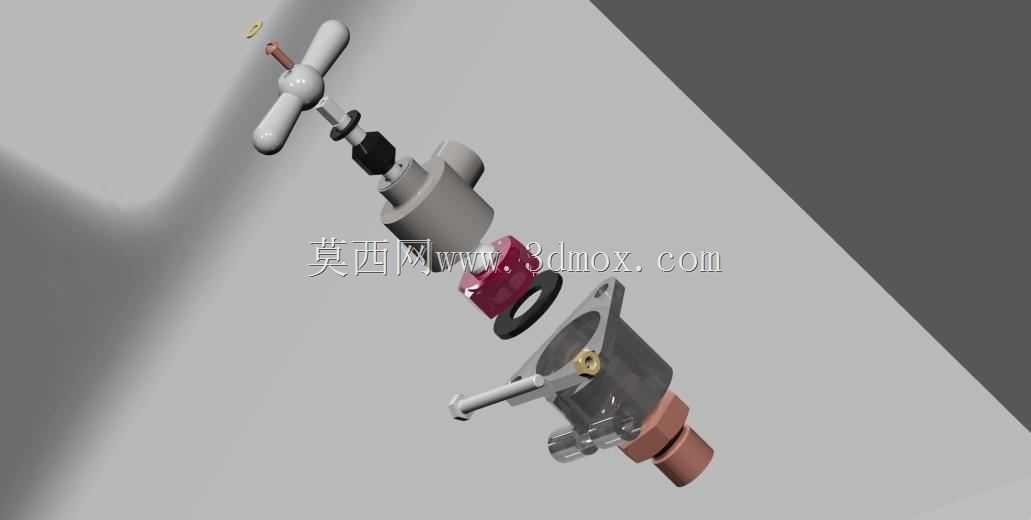

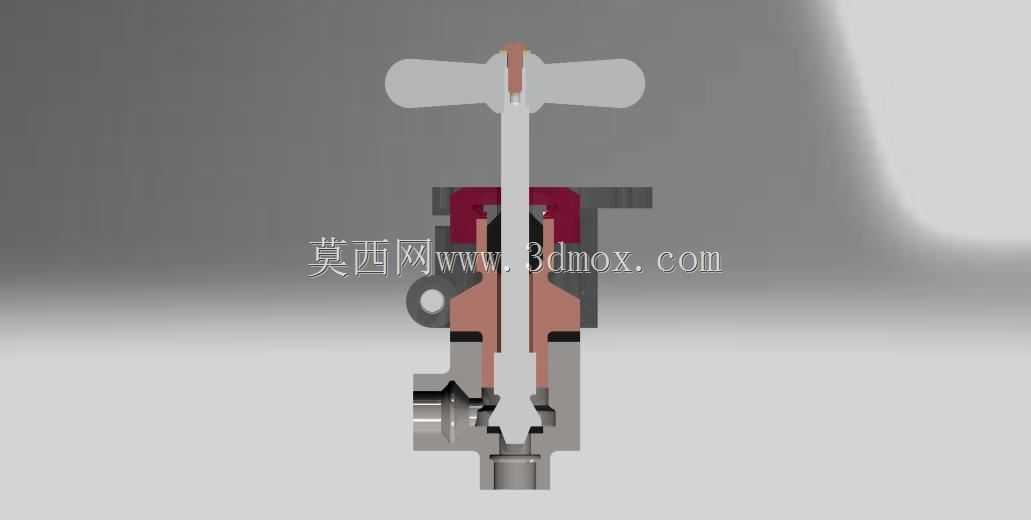

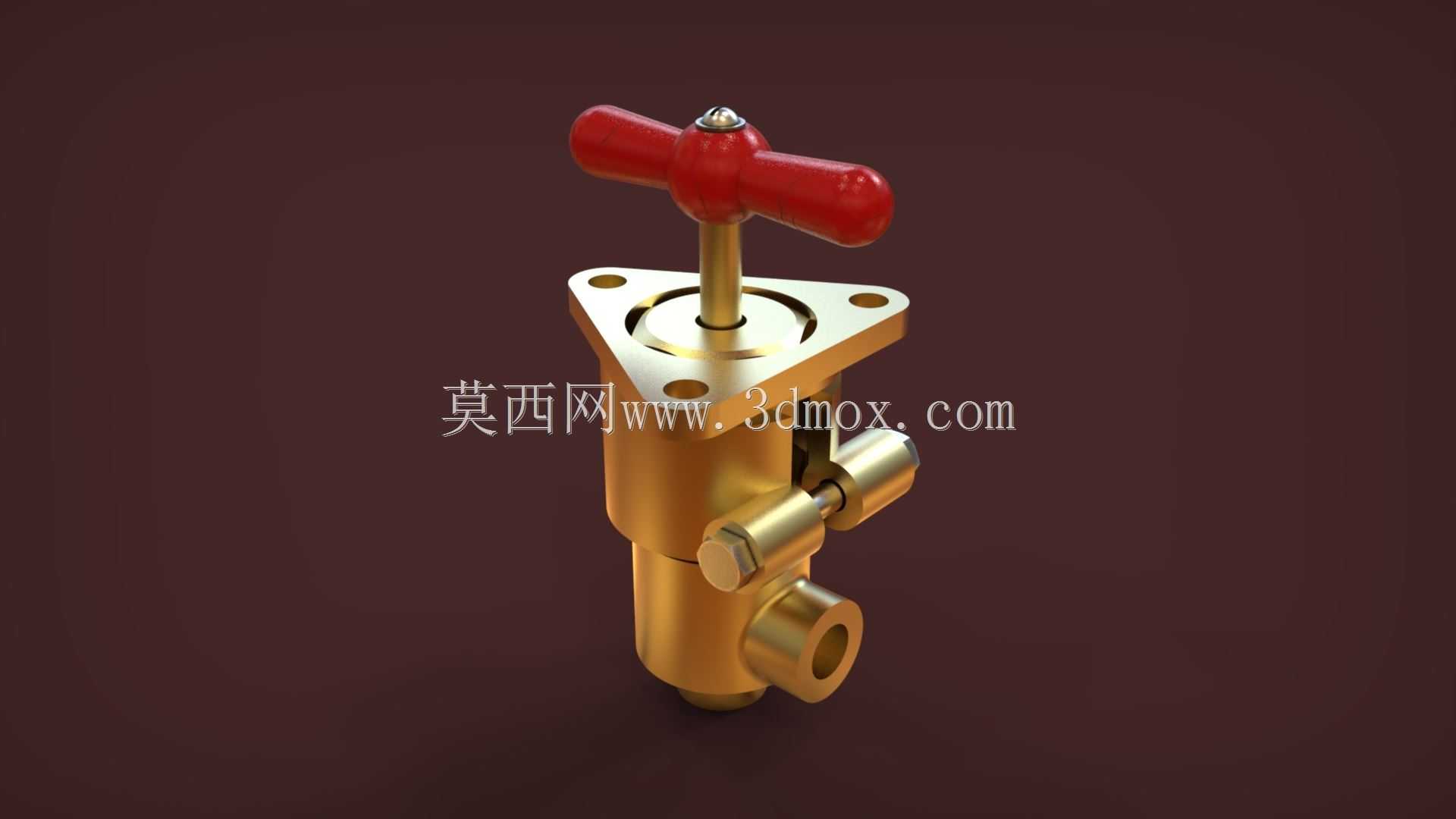

这款角式控制阀主要应用在小通径流体管路系统中，常见于实验室气路、小型液压试验台、家用燃气管路、低压供水支路等需要精准通断控制的场景，核心作用是通过手动操作实现管路内流体的导通与截断，部分同结构改型也可承担小范围的流量调节功能，适配低压工况下的气体、清水、低粘度液压油等介质输送场景。产品整体采用角式布局设计，流体进出口呈90度垂直分布，相比直通式截止阀能够大幅缩减管路安装的弯折空间，在紧凑的设备内部管路排布中可以有效减少弯头配件的使用，降低管路整体的流体阻力与泄漏风险。阀体主体采用黄铜材质加工，既保证了足够的结构强度耐受管路压力，也具备优秀的抗腐蚀性能，适配多数常规民用与工业低压流体介质，同时黄铜的切削加工性能优异，能够保证各密封配合面的加工精度，降低长期使用后的泄漏概率。顶部的T型红色手柄采用符合人体工学的造型设计，操作人员无需额外工具即可徒手完成阀门的启闭操作，手柄表面做了防滑处理，即使手上沾有少量油污或水渍也能稳定施力，手柄与阀杆的连接部位做了防松定位设计，长期反复操作也不会出现手柄松脱打滑的问题。阀体上部采用三角法兰安装结构，三个安装孔呈等边三角形分布，相比圆形法兰能够在更小的安装面积下实现更稳定的固定效果，安装时可以通过三个螺栓将阀门稳固固定在设备面板或支架上，避免管路振动导致阀门移位。阀杆与阀体之间采用多级密封结构，既保证阀杆转动操作的顺畅度，也能杜绝介质从阀杆部位向外泄漏，阀体侧面设置的两个侧通接口可以作为压力检测口或者旁路输出接口，拓展阀门的使用场景，无需额外在管路上加装三通配件。设计过程中充分考虑了手动操作的力矩平衡，通过优化阀瓣与阀座的接触角度，让操作人员用很小的力就能实现可靠的密封截断，同时避免操作力矩过大导致阀瓣密封面过早磨损，整体结构没有冗余的复杂零件，后期维护拆解十分便捷，仅需拆开顶部压盖即可更换内部密封件，大幅延长阀门的整体使用寿命。
