14NPT内螺纹黄铜闸阀结构设计

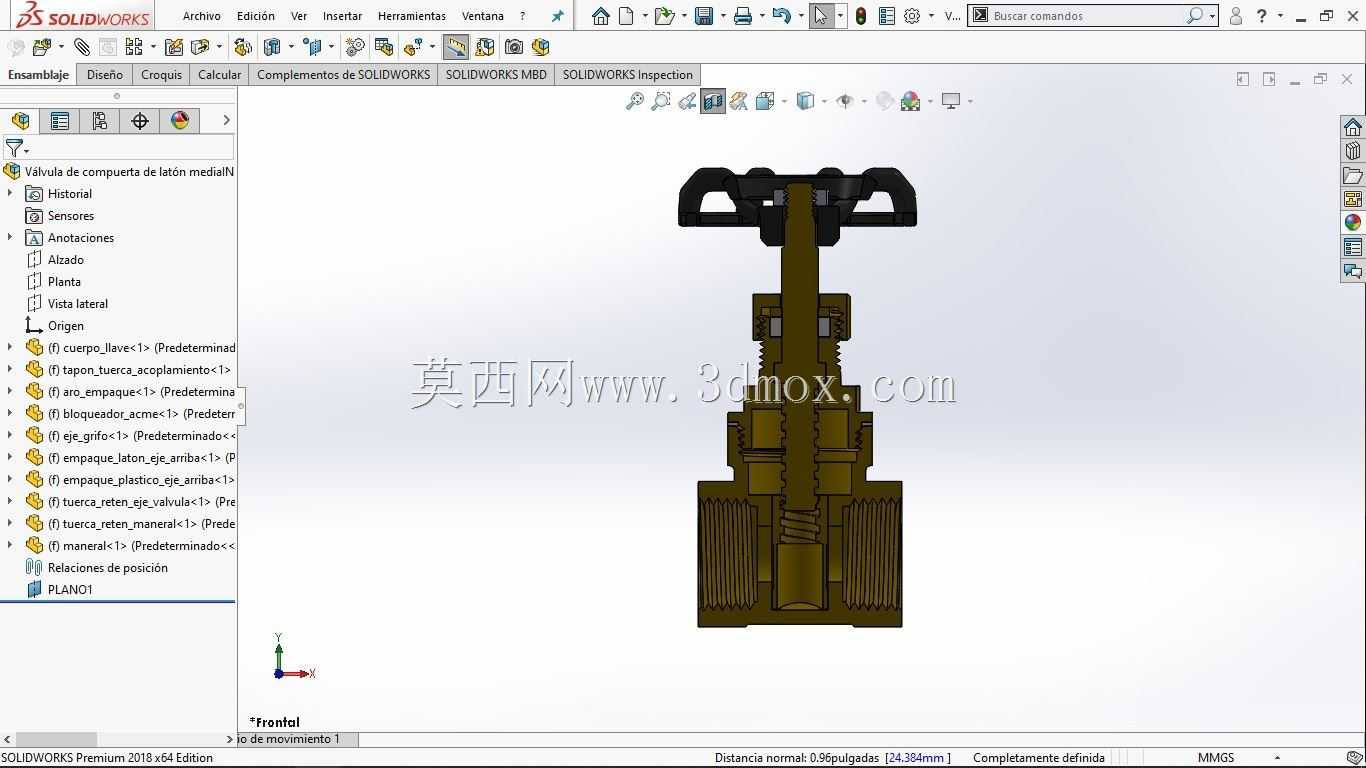

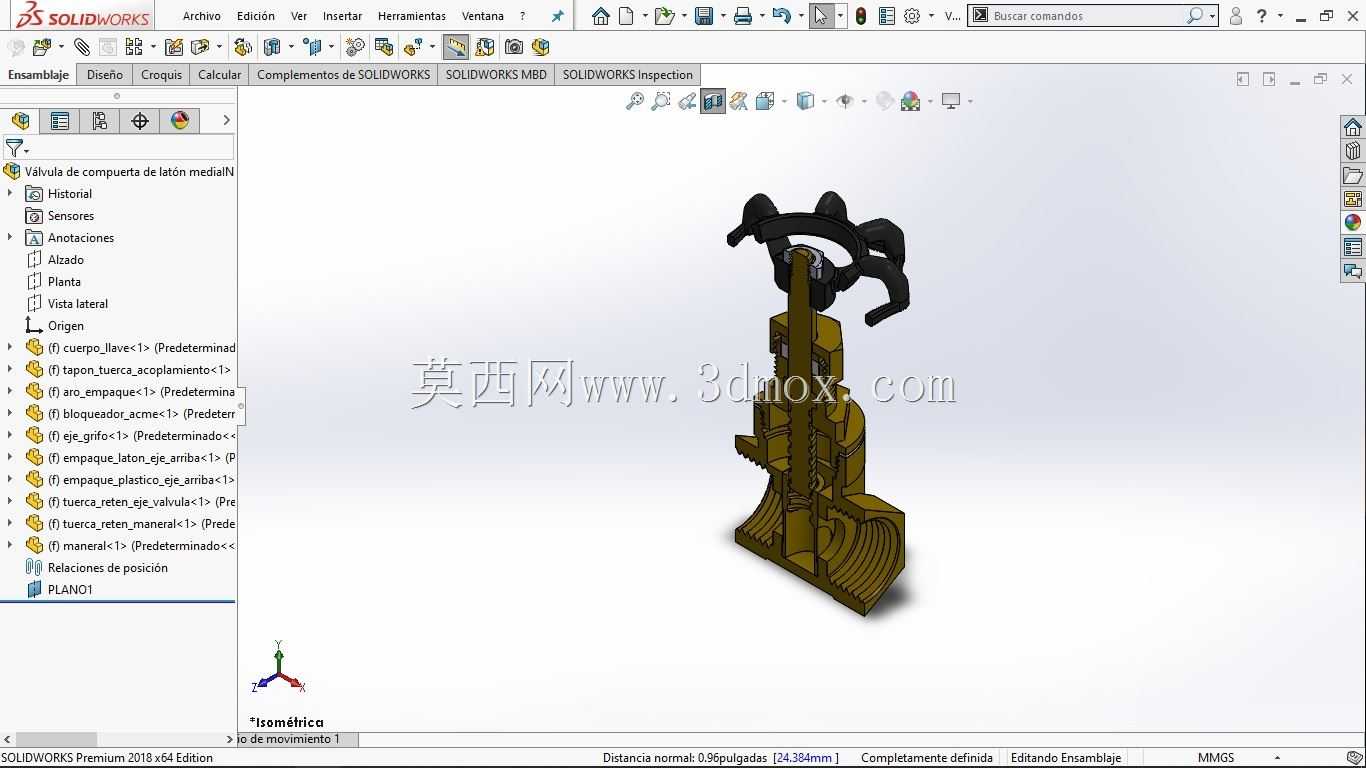

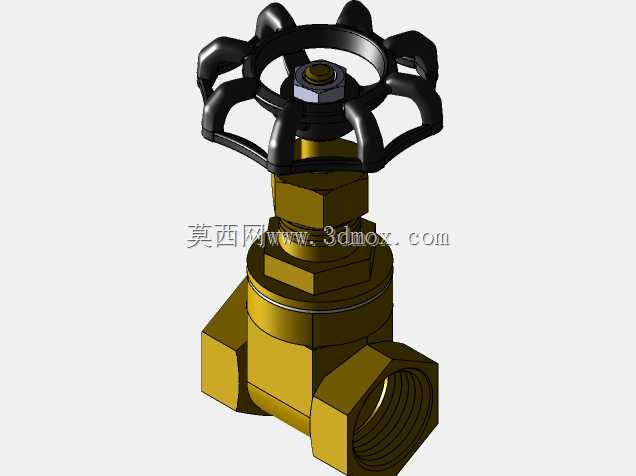

这款手动黄铜闸阀主要面向民用给排水、小型暖通循环、低压气动管路等场景的通断控制需求，适配公称压力150WOG的低压流体输送工况，可在常温清水、非腐蚀性气体、低压油品等介质管路中承担截断或导通介质流路的作用，无法用于精准流量调节，仅适合全开或全关的工况使用，在家庭入户水阀、小型设备冷却水回路、商铺消防支管、园林灌溉支路等场景中应用广泛。产品整体采用锻造黄铜作为主体材质，阀体为一体式热锻成型结构，避免了拼接焊缝带来的渗漏风险，黄铜材质本身具备优秀的抗锈蚀能力与切削加工性能，适配民用管路的长期使用需求，不会因长期接触清水产生锈渣堵塞管路或污染水质。产品采用手轮驱动的明杆？不，是暗杆结构设计，顶部为六辐条式黑色铸铁手轮，手轮边缘做圆弧过渡处理，增大旋转时的握持摩擦力，操作人员无需额外工具即可徒手完成启闭操作，手轮与阀杆之间通过六角锁紧螺母固定，长期使用也不会出现手轮松脱打滑的问题。阀杆与阀体之间设置多层填料密封结构，通过压盖压紧填料实现阀杆活动部位的动密封，避免介质从阀杆配合间隙渗漏，无需拆解阀体即可在线补充或更换密封填料，降低后期维护成本。连接端采用14NPT标准内锥管螺纹，螺纹加工精度符合美标管螺纹规范，安装时仅需在螺纹部位缠绕适量生料带即可实现可靠密封，无需额外焊接或法兰固定，适配同规格的镀锌钢管、黄铜水管、PU气动管接头等常见管路连接件，安装操作门槛极低，普通水电工即可快速完成装配。设计过程中优先考虑民用场景的安装空间限制，整体结构紧凑，阀体两侧接口同轴度控制在0.1mm以内，安装后不会出现管路别劲的问题，手轮旋转高度预留足够操作空间，即使安装在贴近墙面或狭窄管路井内，也能顺利完成手轮的旋转操作。阀体内部的闸板采用楔形密封结构，全关状态下闸板与阀体密封面紧密贴合，可实现零渗漏截断，全开状态下闸板完全提升至阀腔上部，流道完全通畅，介质流经阀门时的压力损失极小，不会对管路整体流量造成明显影响。阀体外部的六角结构设计兼顾了安装时的扳手夹持需求，安装过程中可以使用普通活动扳手夹持阀体六角部位完成螺纹拧紧，不会因夹持力过大损坏阀体薄壁结构，整体壁厚经过强度校核，可承受1.6MPa的静压测试，完全满足低压民用管路的压力使用要求。
