涡轮增压器电磁轴承组合结构三维模型

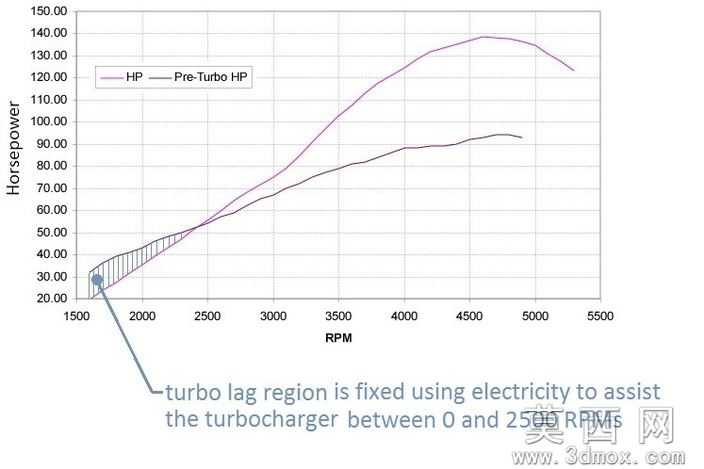

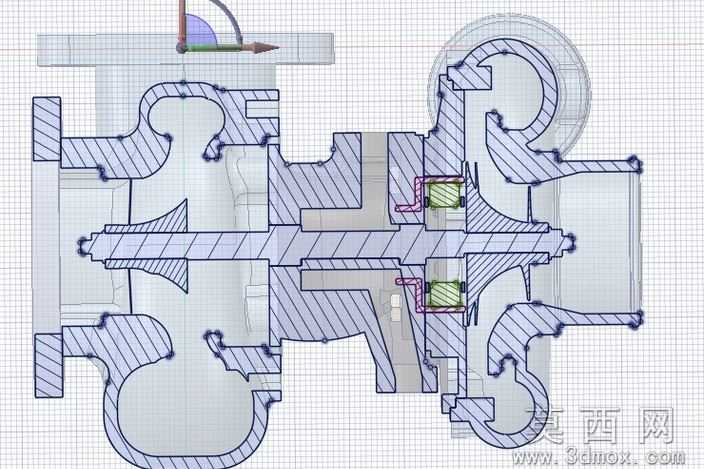

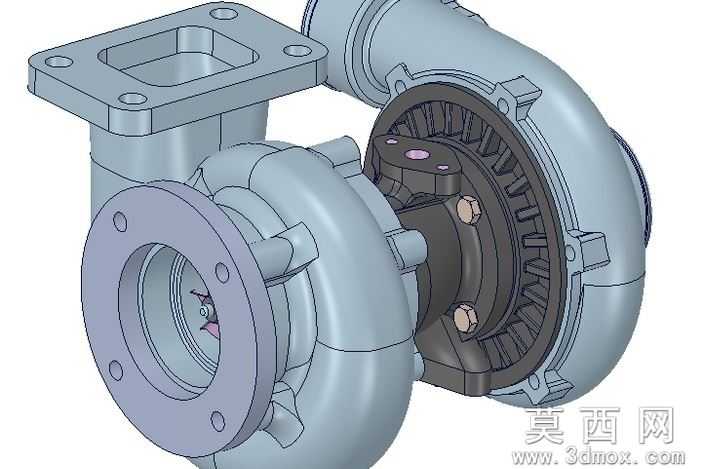

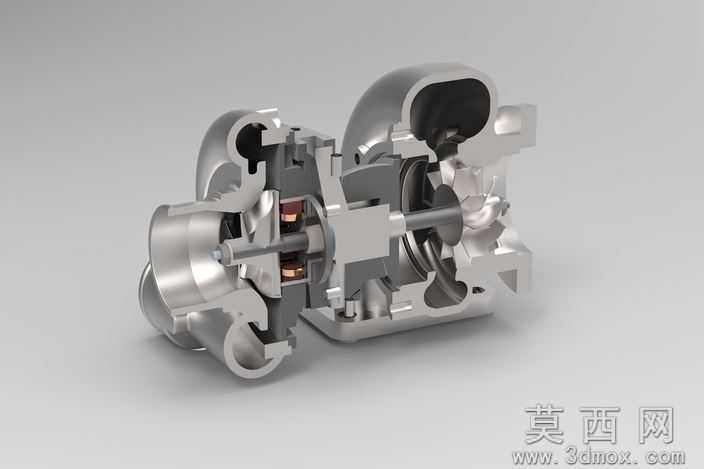

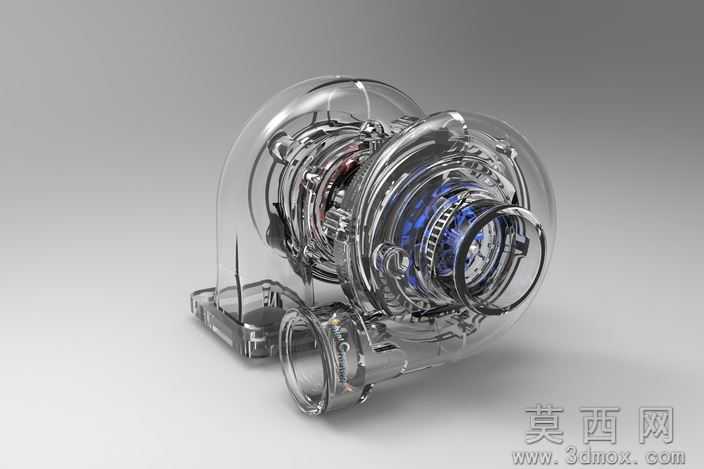

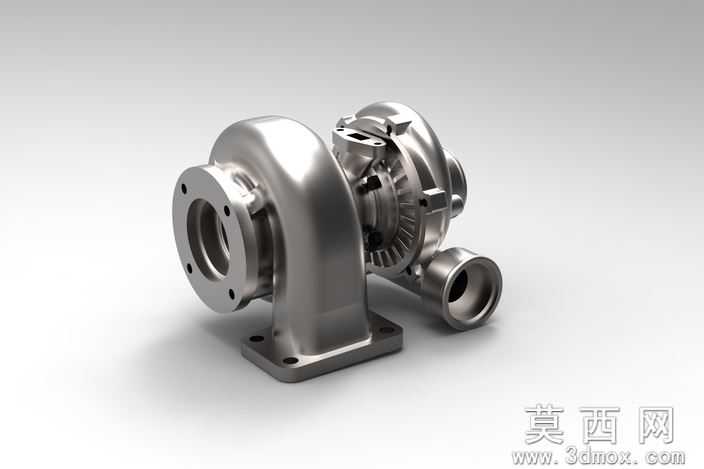

本模型为涡轮增压器与电磁轴承集成组合结构，建模阶段采用SpaceClaim作为核心建模工具，首先完成涡轮端压气机壳体、涡轮叶轮、中间体基座的基础轮廓草绘，通过拉伸、旋转、布尔运算完成主体结构搭建，再针对轴承安装位、法兰连接孔、油路通道等细节特征进行精细化切除与倒角处理，所有特征参数均参考车用涡轮增压器通用设计规范设定，压气机叶轮直径匹配主流小排量增压机型尺寸，中间体安装座孔位公差符合行业装配标准。参数设计层面，模型严格还原电磁轴承与涡轮轴的配合间隙，磁钢安装槽尺寸、线圈绕组预留空间均按照电磁轴承实际工作参数设定，法兰连接孔的孔径、孔距完全匹配通用增压器安装接口标准，整体装配体无干涉特征，各零部件可单独拆分编辑。渲染材质方面，模型采用金属材质渲染方案，壳体部分赋予抛光铸铝材质，表面添加细微磨砂纹理还原真实铸件质感，涡轮叶轮部分赋予高温合金材质，带有轻微使用痕迹的做旧效果，电磁轴承内部磁钢结构赋予永磁体哑光金属材质，整体渲染光影柔和，清晰展现各部件的结构轮廓与装配关系。结构原理上，模型完整呈现电磁轴承替代传统浮动轴承的集成结构，电磁轴承通过电磁场产生的悬浮力支撑涡轮轴运转，消除传统轴承的机械摩擦，涡轮端与压气机端的流道结构完全符合空气动力学设计，中间体部分预留了电磁轴承供电线路的走线通道，清晰展现电磁轴承与涡轮增压器结合的工作逻辑。软件兼容层面，模型提供STEP、IGES两种通用中性格式文件，可兼容SolidWorks、UG、Creo、CATIA等绝大多数主流三维CAD软件，导入后可直接进行编辑、装配、工程图导出等操作，不会出现特征丢失、破面等问题。研发教学应用层面，该模型可用于汽车增压技术研发阶段的结构验证，帮助研发人员快速验证电磁轴承与增压器的集成装配可行性，也可作为机械专业教学案例，用于讲解涡轮增压器工作原理、电磁轴承悬浮支撑结构、机械装配公差设计等知识点，同时也可作为相关产品宣传展示的三维素材使用。
