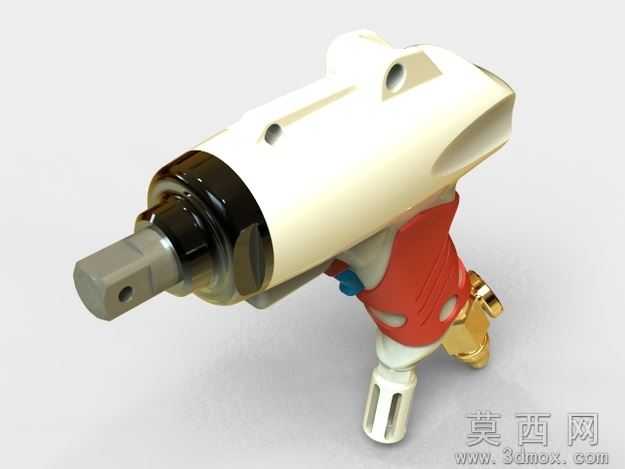

枪式气动扳手SolidWorks三维设计模型

本模型为枪式气动扳手的完整三维设计成果，建模阶段采用自底向上的装配设计思路，首先完成各个核心零部件的独立建模：先绘制动力输出轴的回转体特征，通过拉伸、切除命令完成方头传动位、销孔的细节结构，再依次构建壳体、握把护板、进气接头、排气消音结构、扳机控制阀等独立零件，每个零件均按照实物的装配约束关系添加同轴、重合、平行等配合关系，最终完成总装配体的搭建，完整还原了气动扳手的真实装配逻辑，无干涉错位问题。参数设计层面严格参照工业级1/2方头气动扳手的通用尺寸规范，整体握持尺寸符合人体工程学设计，握把弧度贴合手部握持曲线，扳机行程、进气接口规格、输出方头尺寸均符合行业通用标准，各零件的壁厚、倒角、安装孔位均按照实际生产的工艺要求设置，预留了合理的装配公差，可直接用于后续的结构验证与二次开发。渲染材质部分针对不同零部件做了差异化的材质赋予：主体外壳采用哑光米白色工程塑料材质，添加细微的磨砂质感参数还原真实工具的外壳触感；握把防滑区域采用红色软胶材质，模拟包胶工艺的哑光防滑纹理；金属输出轴、进气接头采用镀铬金属材质，添加真实的金属反射与高光参数；密封胶圈、排气消音套采用黑色橡胶材质，调整粗糙度参数还原橡胶的哑光质感，最终渲染效果贴近实物的视觉表现。结构原理上完整还原了气动扳手的工作逻辑：压缩空气通过底部进气接头进入阀体，扣动扳机后控制阀开启，高压空气驱动内部气动马达产生旋转动力，经过冲击机构将扭矩放大后从前端方头输出，实现螺栓的快速拆装，模型完整保留了进气通路、扳机控制、冲击输出的核心结构，可直观展示气动扳手的动力传递过程。软件兼容方面，模型提供SolidWorks2010、SolidWorks2011两个原生版本文件，同时附带STL通用格式文件，可兼容UG、Pro/E、CATIA等主流三维设计软件打开编辑，STL格式可直接导入切片软件用于3D打印验证，无需额外的格式转换，不同版本的用户均可顺畅使用。研发教学应用层面，该模型可作为五金工具研发的参考原型，帮助设计人员验证气动扳手的结构合理性、握持舒适度，也可作为SolidWorks软件教学的装配实训案例，用于讲解自底向上装配、配合约束添加、工程图生成、材质渲染等实操技能，同时也可用于气动工具原理的科普教学，直观展示气动类五金工具的内部结构与工作过程，适合职业院校机械相关专业的实训教学使用，也可作为工具类产品设计的参考素材。
