双涡轮台式机显卡散热模组结构设计

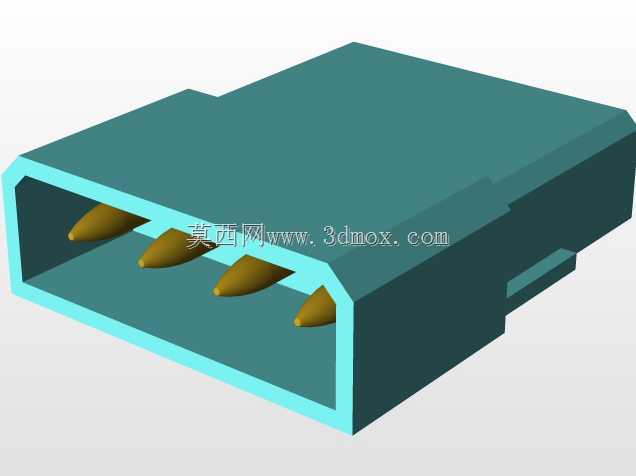

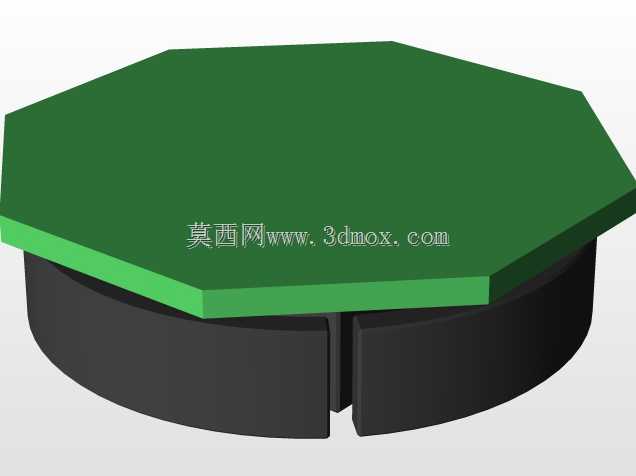

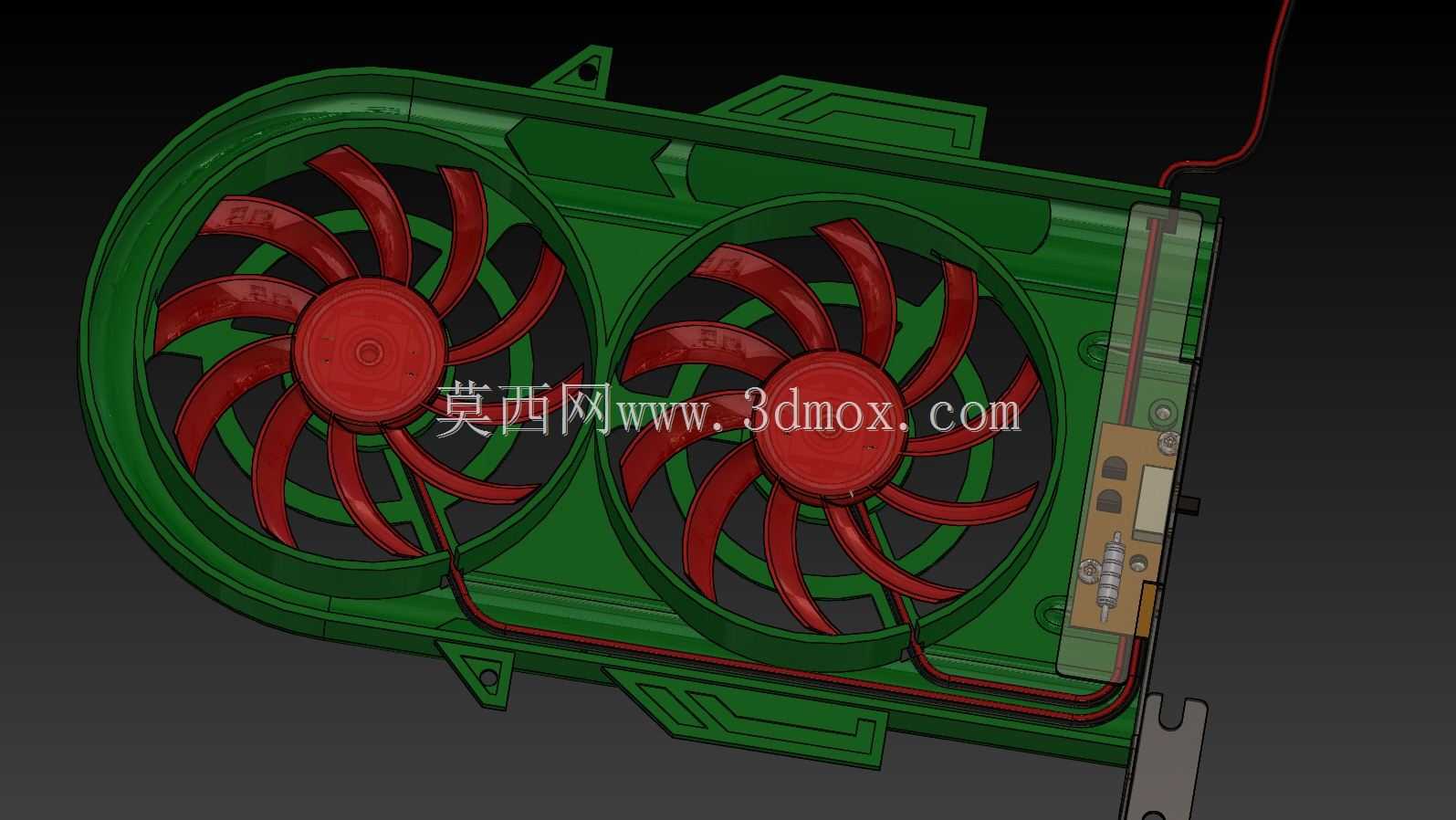

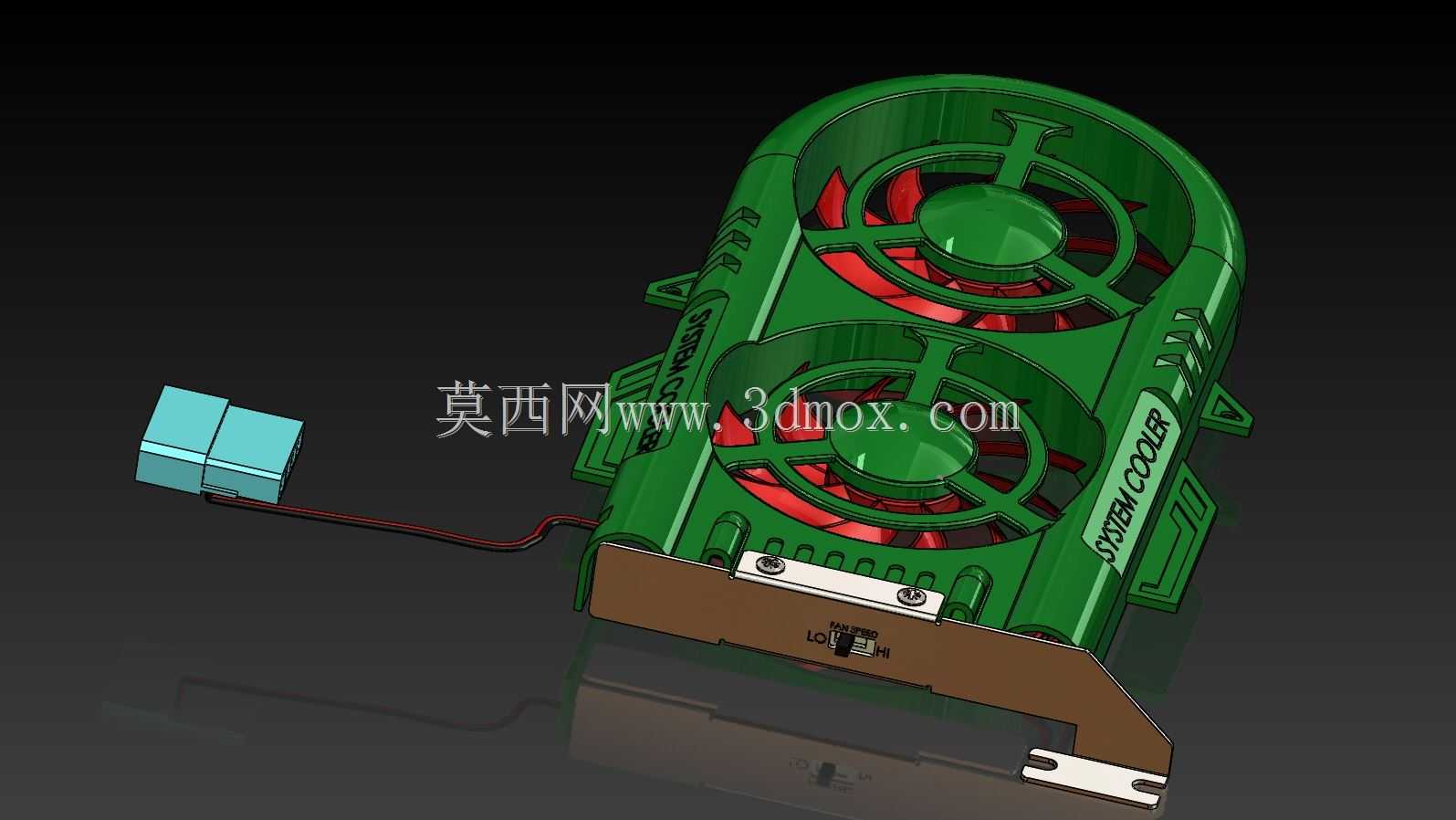

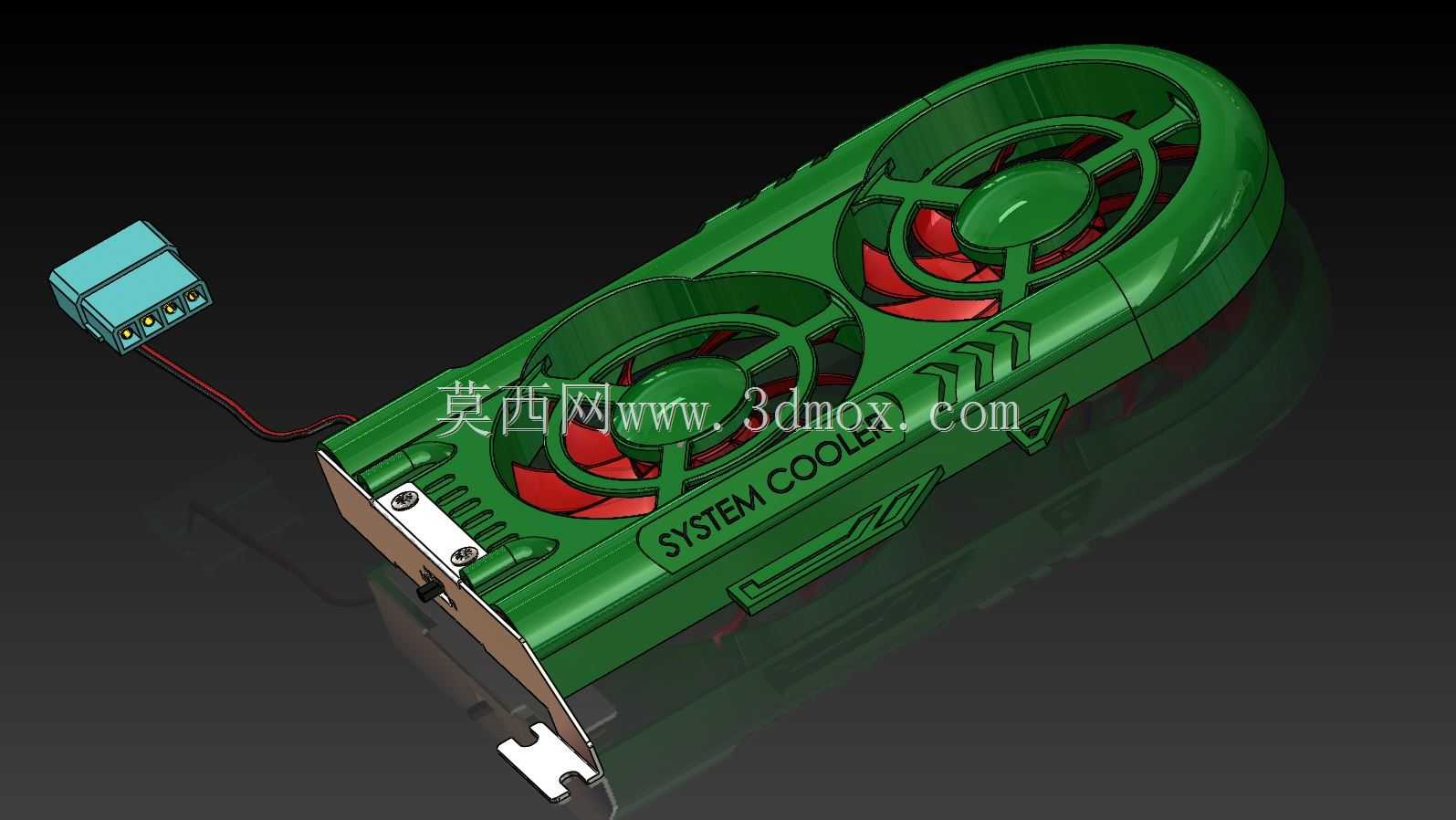

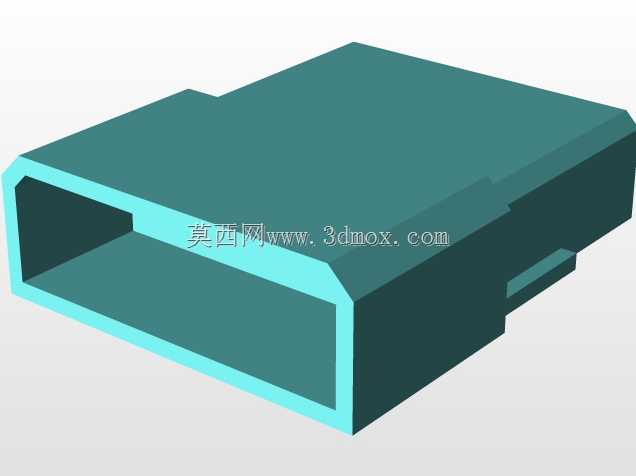

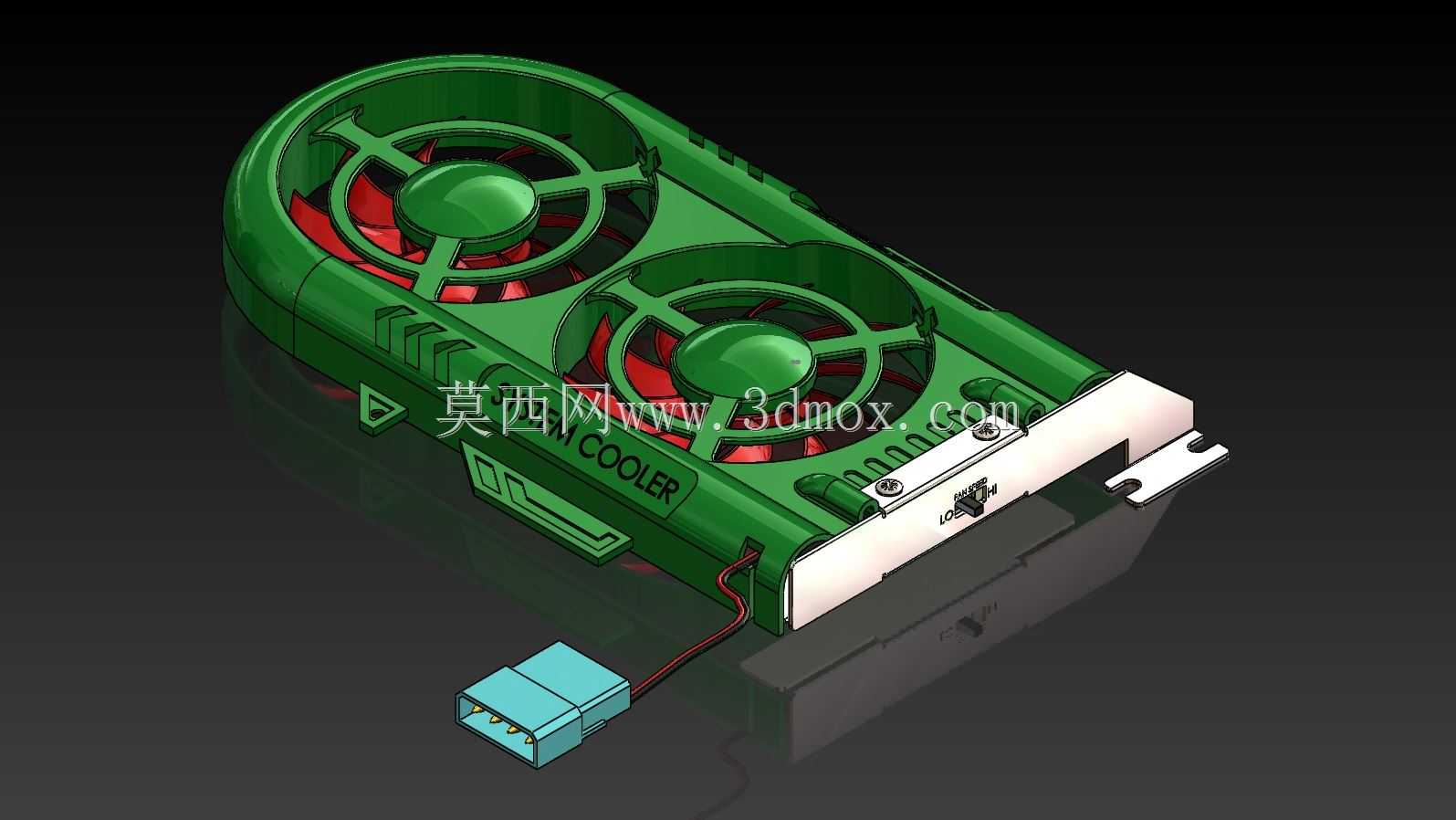

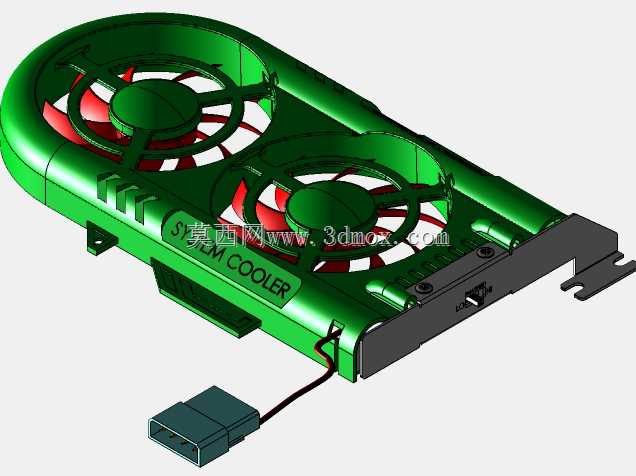

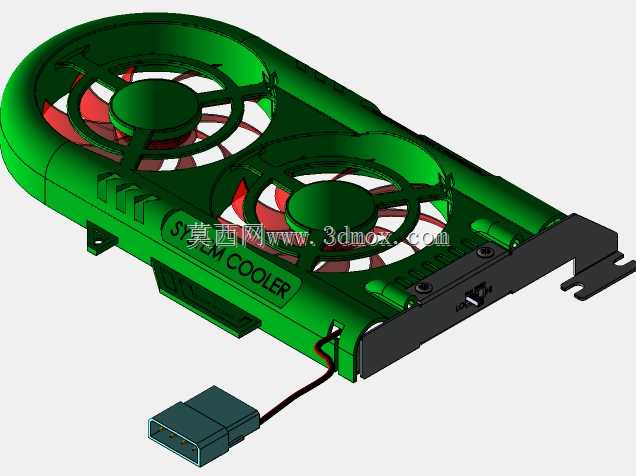

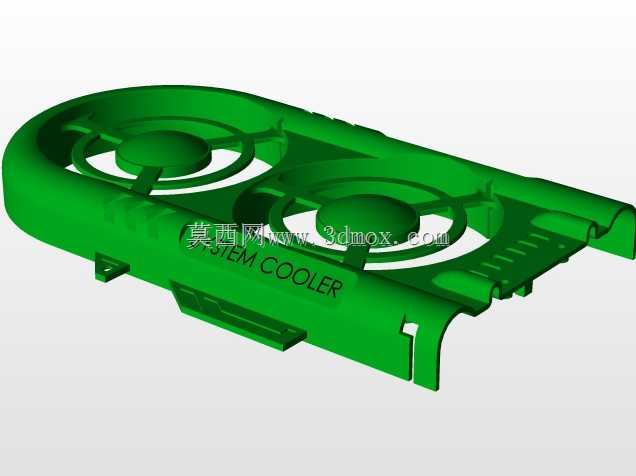

这款双风扇风冷散热结构主要面向台式计算机独立显卡的散热需求，适配中高端桌面级独立显卡的PCB板型安装场景，在日常办公、电竞游戏、三维渲染、视频编码等高负载显卡运行场景中，能够持续将显卡核心、显存颗粒、供电模块产生的热量快速导出并散发到机箱内部风道中，避免显卡因核心温度过高触发降频保护，保障硬件长时间高负载运行时的性能稳定释放。产品采用双轴流风扇串联布局的风冷散热方案，外壳采用一体化注塑成型的绿色导风罩结构，导风罩边缘做了圆弧过渡处理，既能够避免安装过程中划伤操作人员手部，也可以减少风阻提升气流通过效率，两个风扇均采用七叶红色扇叶设计，扇叶做了曲面倾角优化，在相同转速下能够产生更大的风压与风量，同时降低扇叶切割气流产生的风噪。导风罩表面预留了多道横向防滑加强筋，既提升了外壳的结构强度，避免长期高温环境下外壳出现形变翘边，也方便生产组装过程中的拿取定位。散热结构末端设计了标准金属挡片，挡片上预留了固定卡扣与螺丝安装位，能够精准匹配标准ATX、MATX机箱的PCIe扩展槽安装尺寸，挡片上的接口避让位完全贴合显卡输出接口的布局要求，不会出现安装干涉问题。散热模组侧边引出了标准大四Pin供电接口，接口做了防反插设计，能够直接对接显卡PCB上的风扇供电针脚，无需额外转接线材。设计过程中充分考虑了安装边界的兼容性问题，整体厚度控制在双槽显卡的标准厚度范围内，不会占用相邻PCIe扩展槽的空间，导风罩的长度与宽度尺寸完全覆盖显卡核心、显存与供电mos管的发热区域，配合内部的散热鳍片与导热底座，能够将核心产生的热量均匀传导到整个鳍片区域，再通过双风扇的主动气流将热量快速带走。导风罩上的风扇防护格栅采用十字交叉加强筋设计，既能够阻挡异物触碰高速旋转的扇叶，也不会对气流通过产生明显阻碍，格栅中心做了圆形凸起装饰，同时也作为风扇轴心的固定压盖，提升风扇运行时的结构稳定性。供电线材采用耐高温红黑排线，走线位置贴合导风罩侧边的走线槽固定，避免线材被扇叶卷入造成损坏，整体结构兼顾了散热效率、安装兼容性与运行可靠性，能够满足主流桌面级独立显卡的长期散热使用需求。
