紧凑型2x36带式砂磨打磨装置结构设计

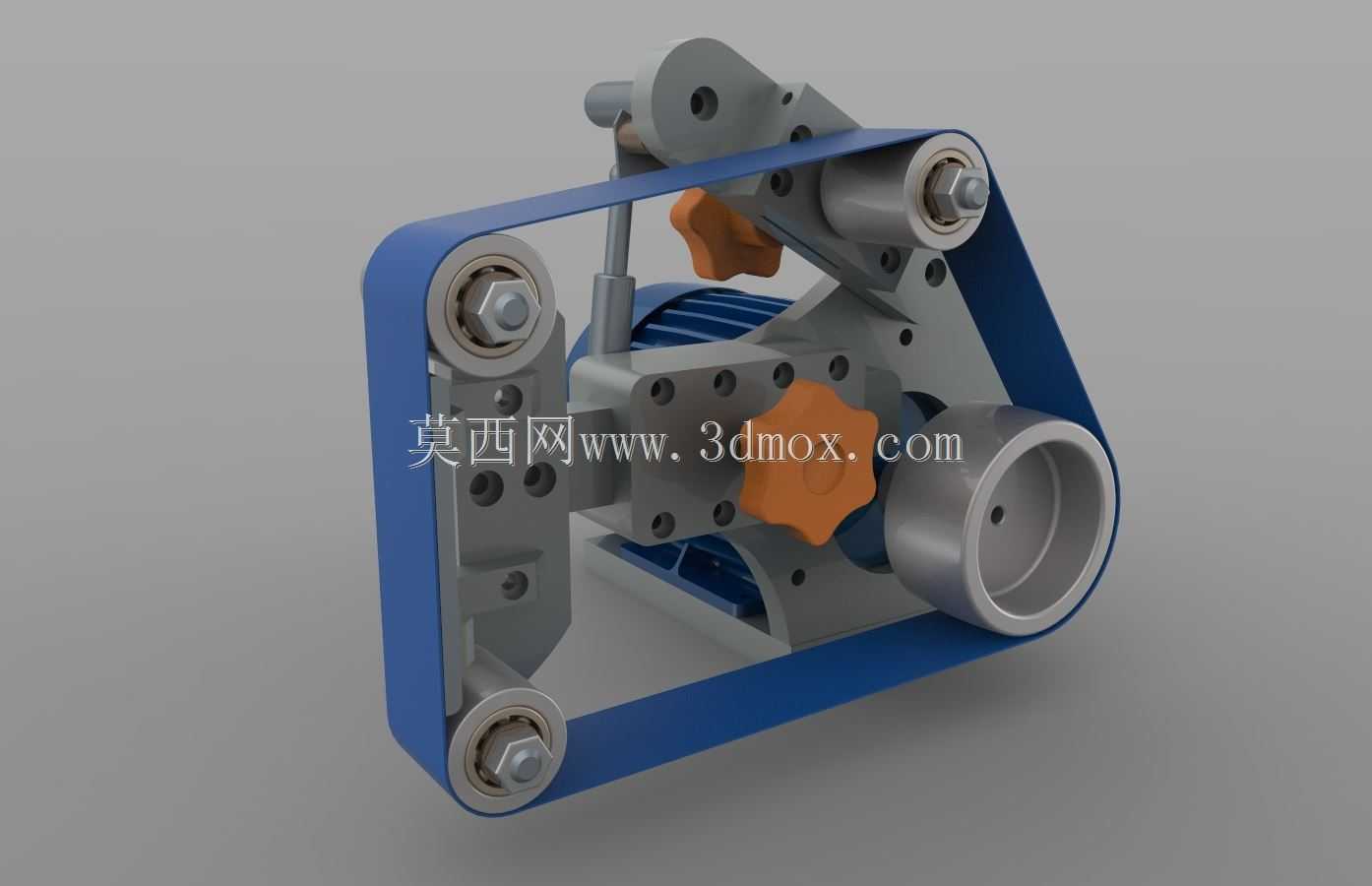

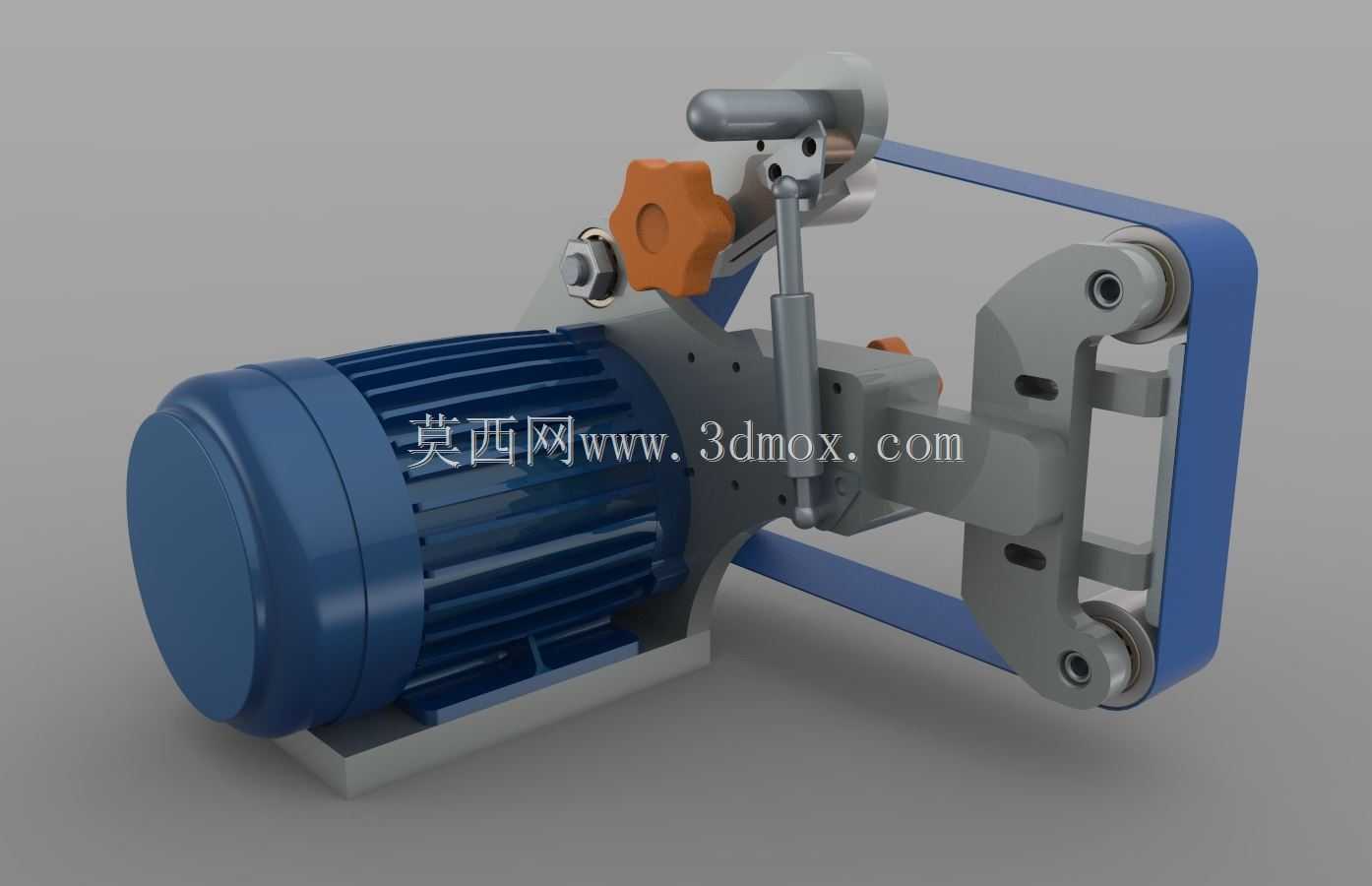

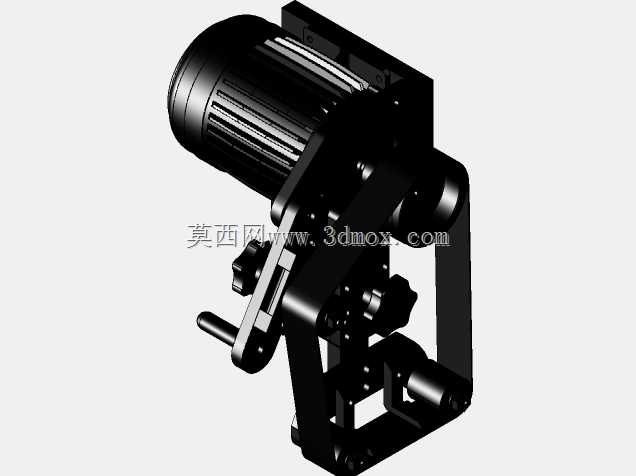

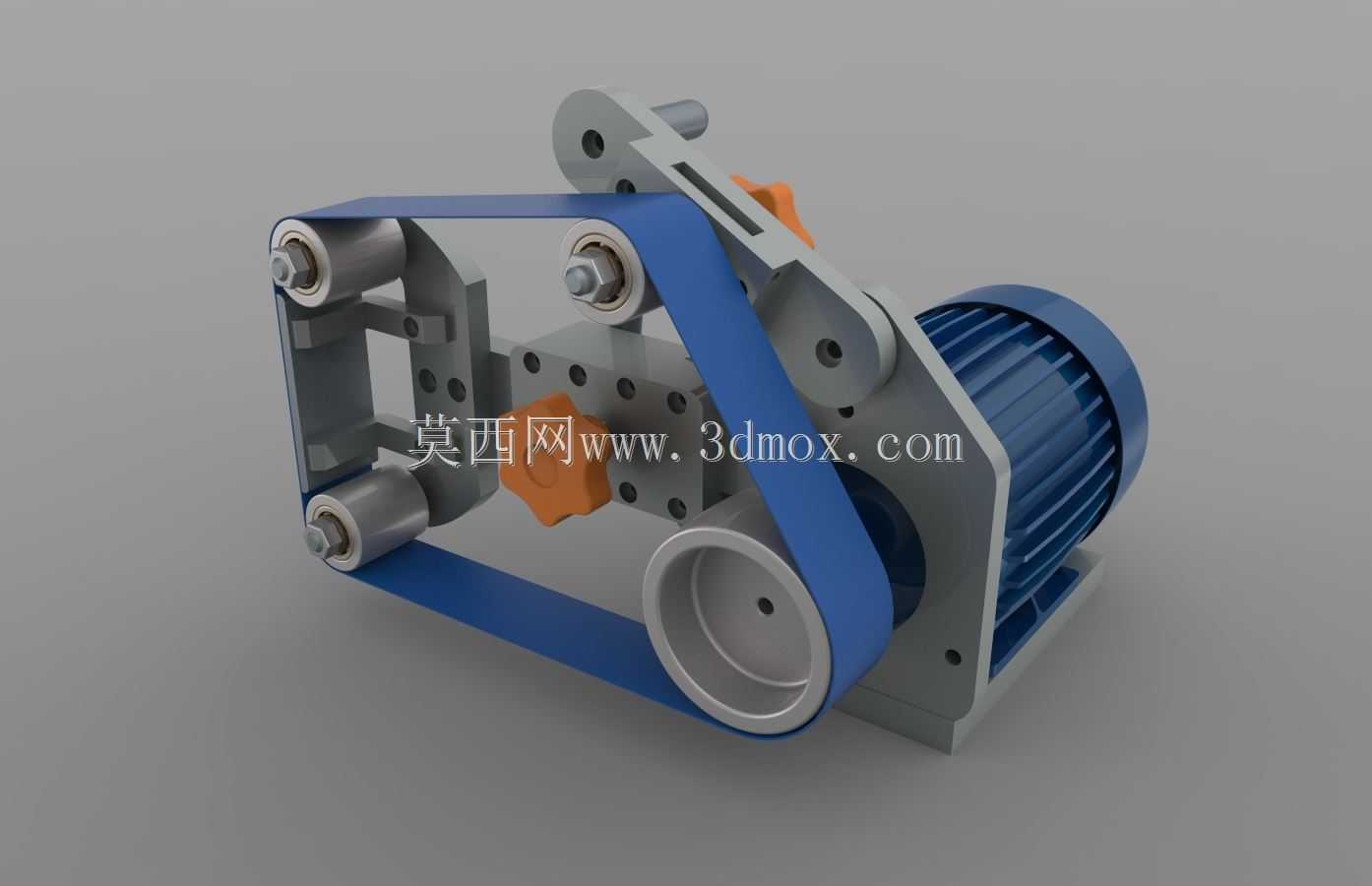

这款带式打磨装置主要面向小型五金加工、模具修配、非标零件去毛刺等作业场景，可适配台式安装或集成到小型自动化产线工位中，针对小型金属工件、非金属硬质工件的平面磨削、弧面修型、焊缝打磨、飞边去除等工序设计，相比大型落地式砂带机，整体结构紧凑，占用安装空间小，能够在狭小的工位区域内完成布设，适配小型加工车间、维修工坊、教学实训场地等多种使用环境。装置核心采用多惰轮张紧的砂带传动布局，通过三个带座轴承的导轮完成砂带的环绕支撑，驱动端直接与动力单元输出轴连接，减少了中间传动环节的动力损耗，张紧结构搭配星形调节旋钮，无需额外工具即可快速完成砂带的松紧度调整，同时导轮支架上预留的多组调节安装孔，可根据砂带的实际磨损情况、不同厚度砂带的适配需求调整导轮位置，保证砂带运行过程中不跑偏、不打滑，持续输出稳定的磨削线速度。装置的接触轮采用大直径金属轮外包硬质橡胶的结构，既能够保证磨削接触时的刚性支撑，避免硬接触导致的工件表面啃伤，也能通过橡胶层的微量形变适配小幅不平整的工件表面，提升打磨后的表面均匀度。整机的安装底座预留了标准的螺栓固定孔位，可直接固定在标准工作台面上，也可通过转接支架安装到机械臂末端作为自动化打磨末端执行器使用，整体外形轮廓控制在小型台式设备范畴，安装边界无外凸的尖锐结构，所有传动轮的转轴部位都做了沉头安装设计，避免作业过程中衣物、工件剐蹭转轴带来的安全隐患。设计过程中充分考虑了日常维护的便捷性，砂带更换仅需松开张紧旋钮即可完成环绕拆装，无需拆解整体机架结构，各个导轮的轴承都采用标准密封深沟球轴承，日常加注润滑脂即可完成维护，机架主体采用整块铝合金板材铣削加工成型，在保证整体结构刚性的前提下降低了整机自重，移动和调整位置时无需额外吊装设备，单人即可完成搬移布设。装置的调节手柄采用防滑星形塑料旋钮，操作时施力方便，即使手上沾有磨削碎屑、油污也能可靠转动调节，不会出现打滑脱手的情况，砂带的运行轨迹通过导轮的轴向微调结构可实现精准对中，避免砂带偏磨导致的寿命缩短问题，针对不同的打磨工序需求，还可快速更换不同粒度的砂带，完成从粗磨去料到精磨抛光的全工序覆盖，无需额外更换打磨设备。
