大厚度长幅钢板三辊卷制设备结构设计

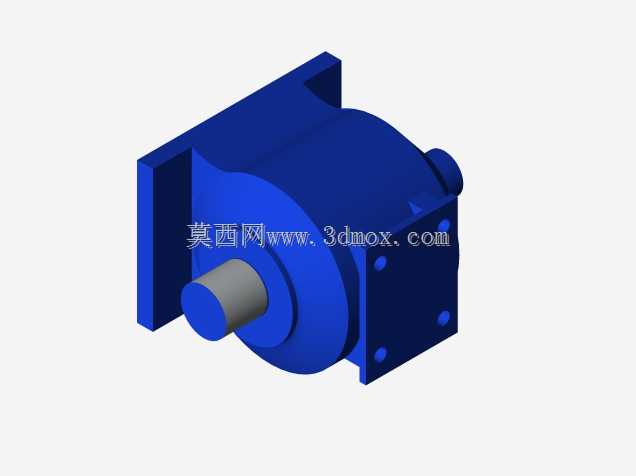

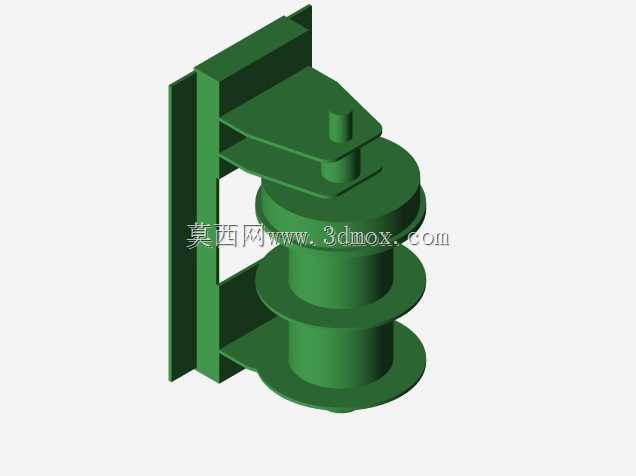

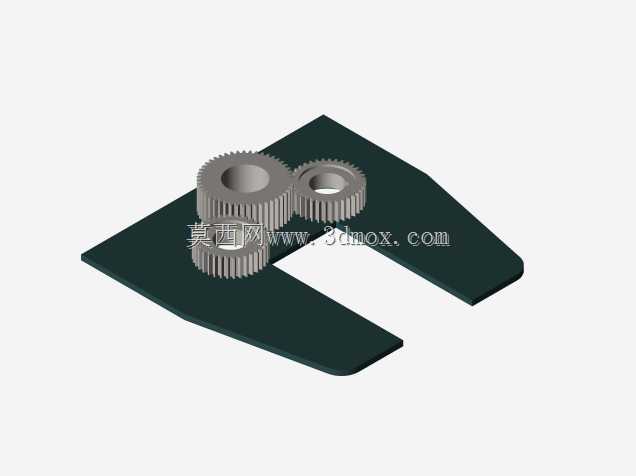

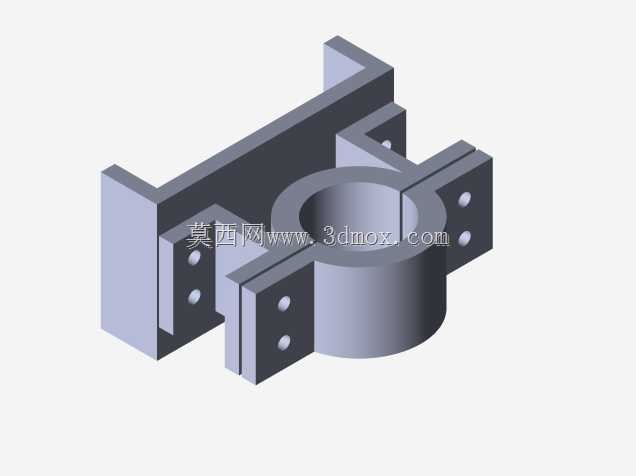

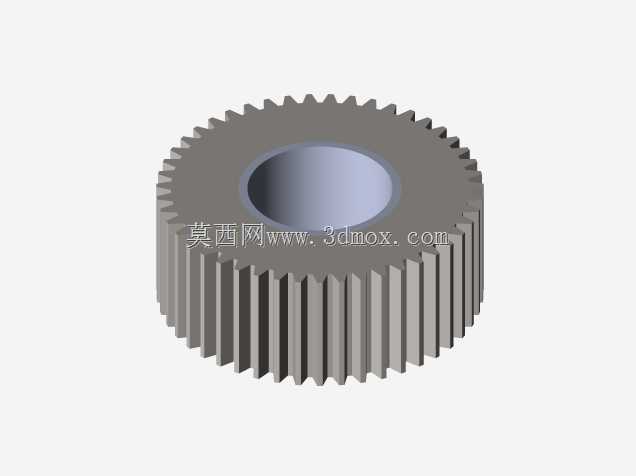

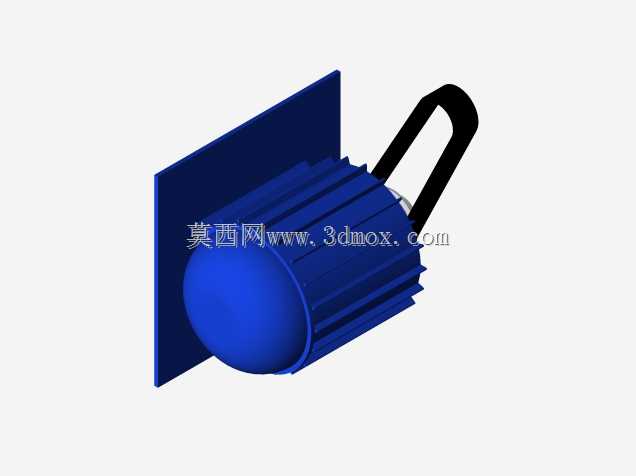

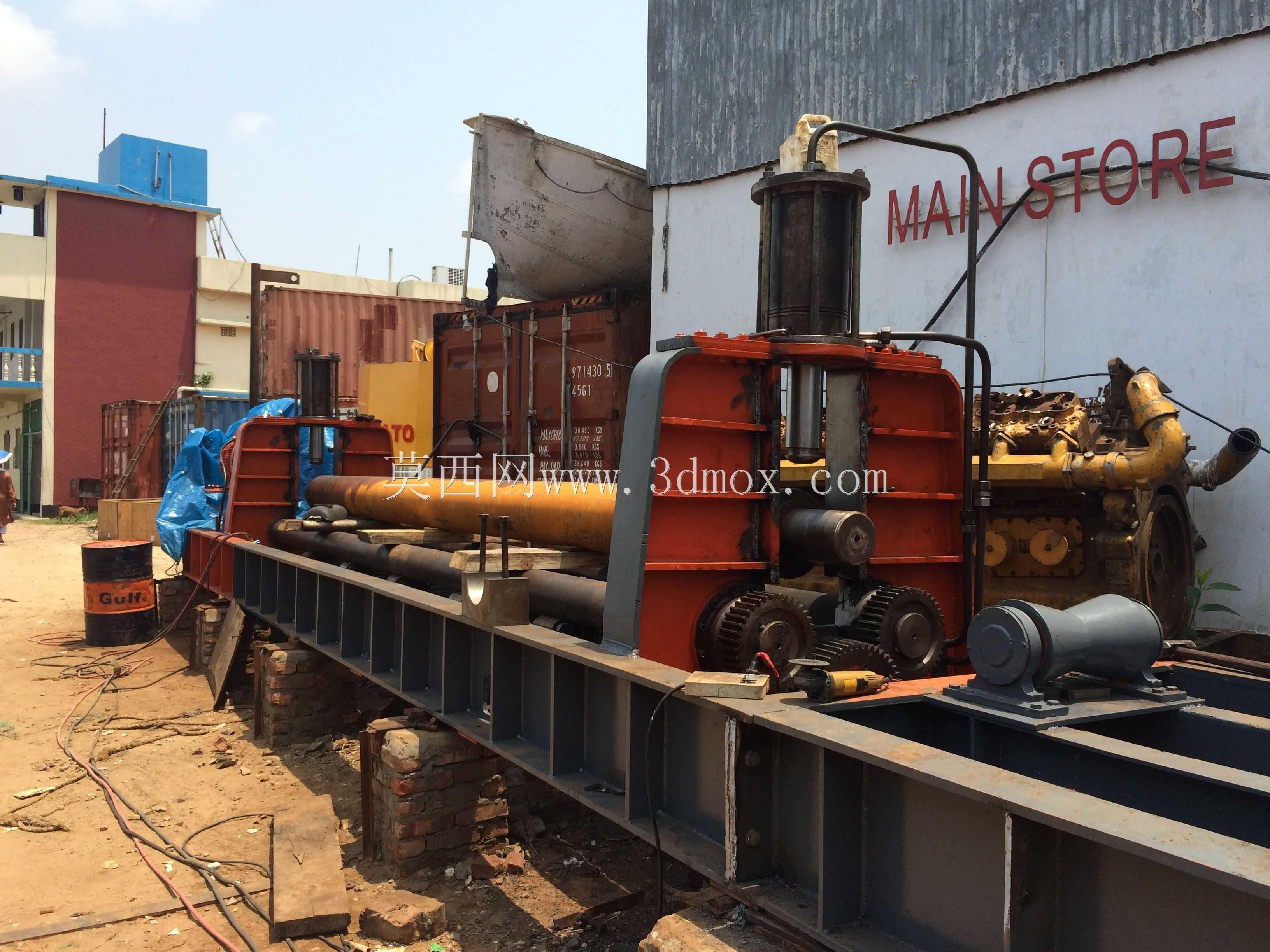

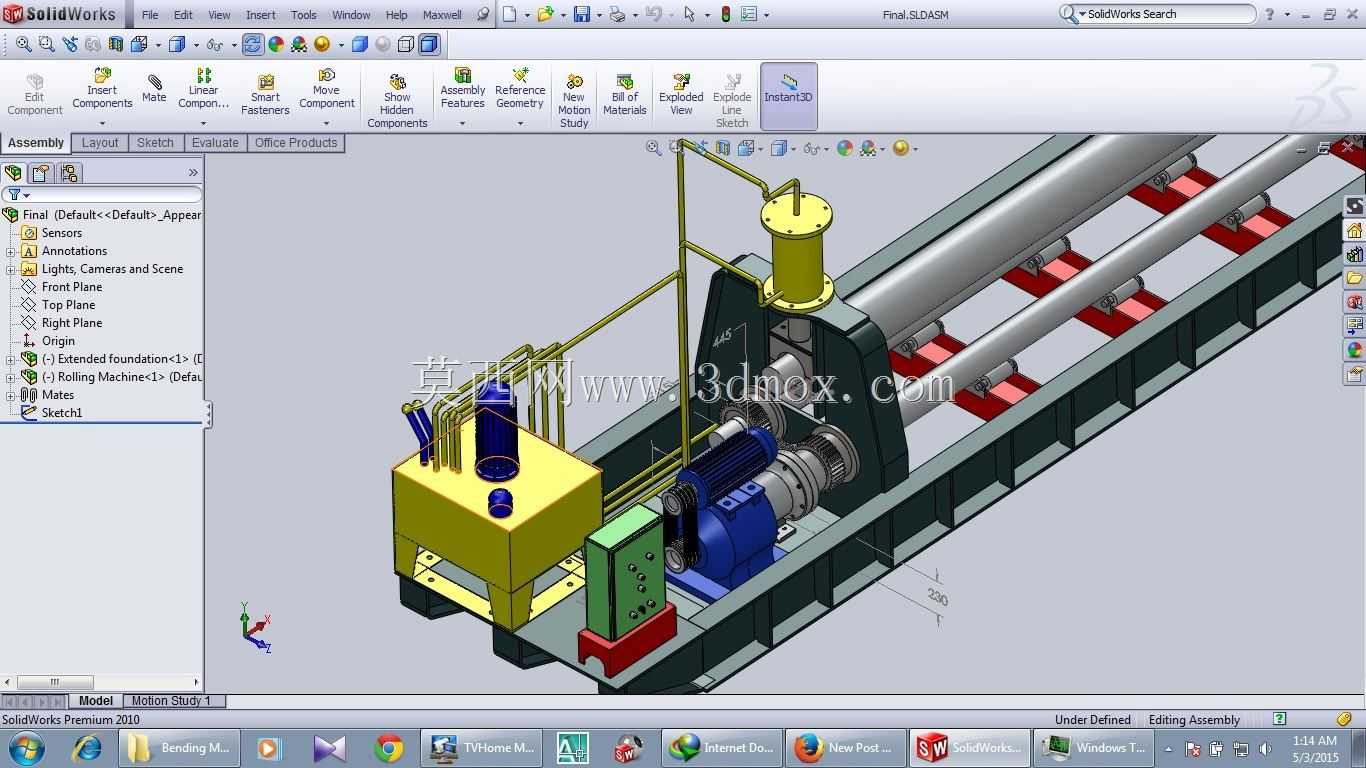

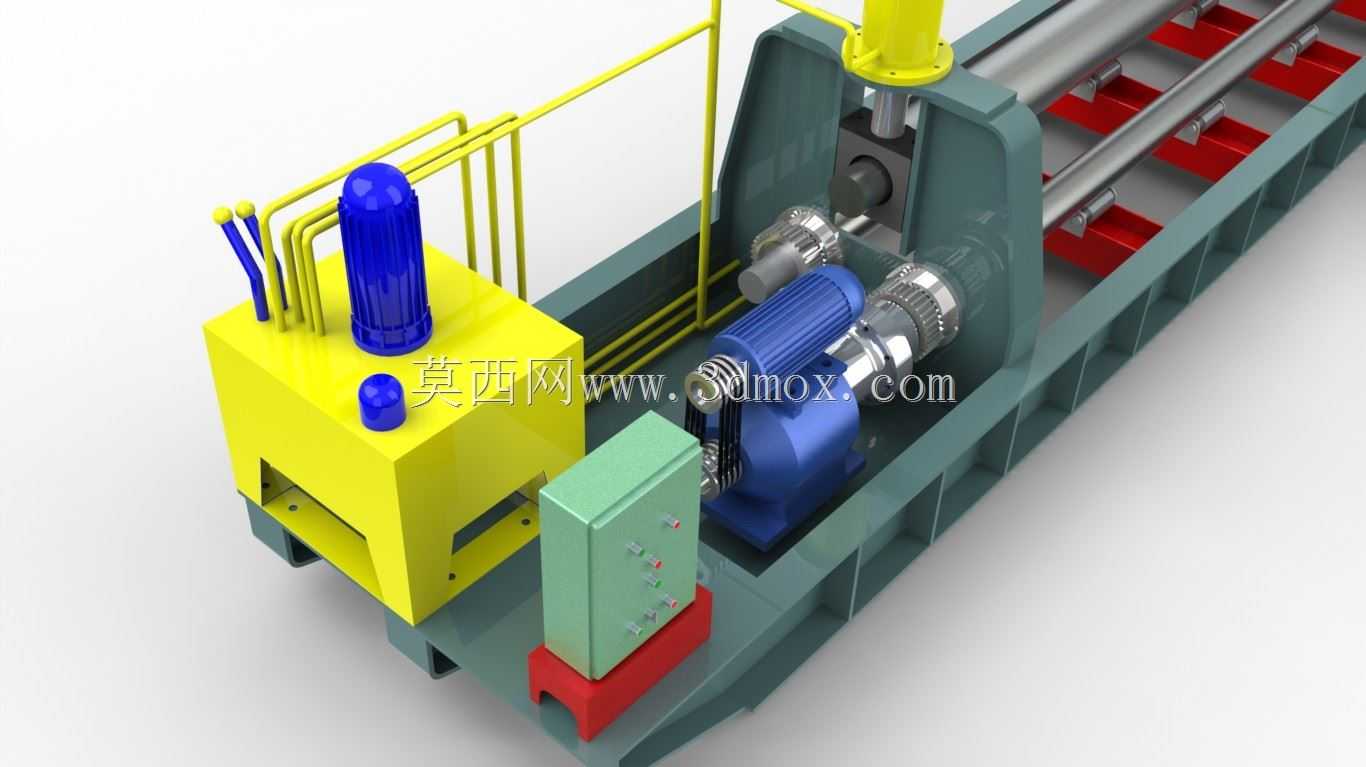

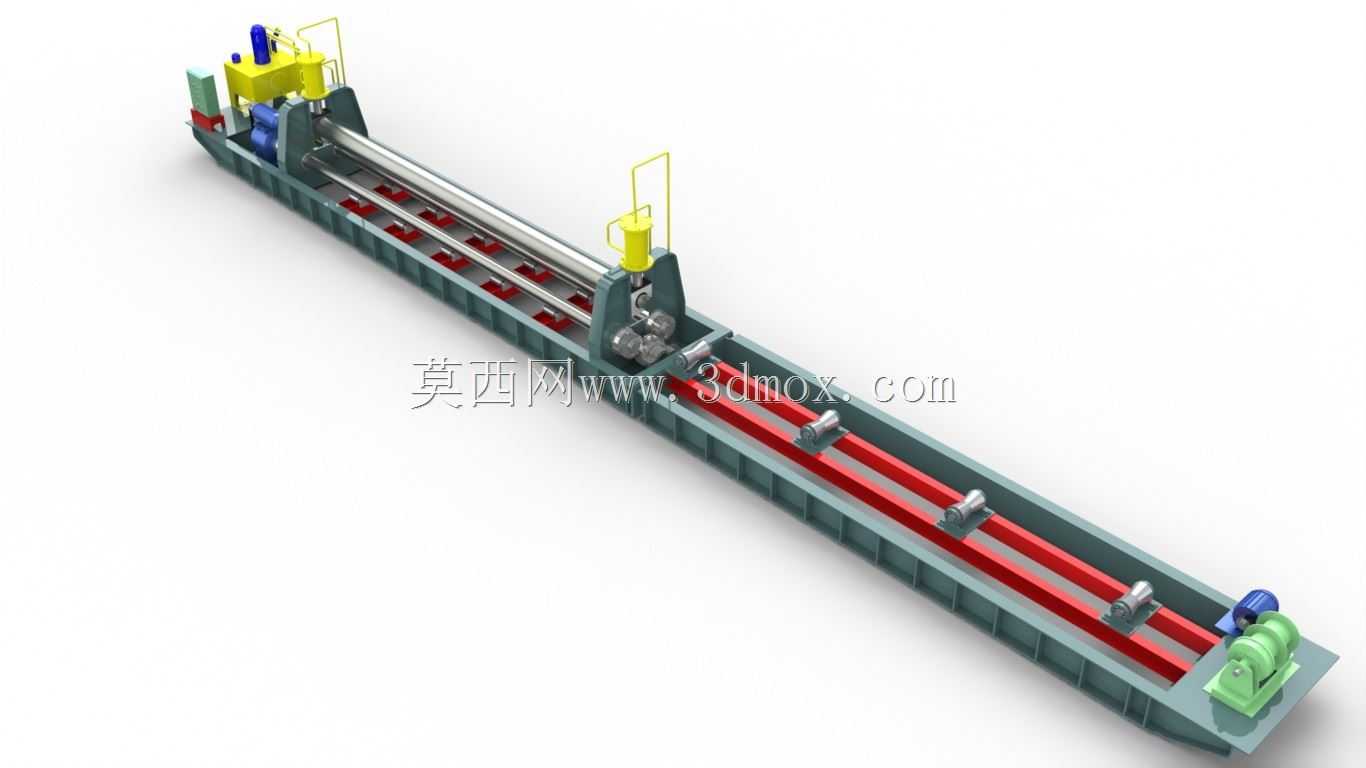

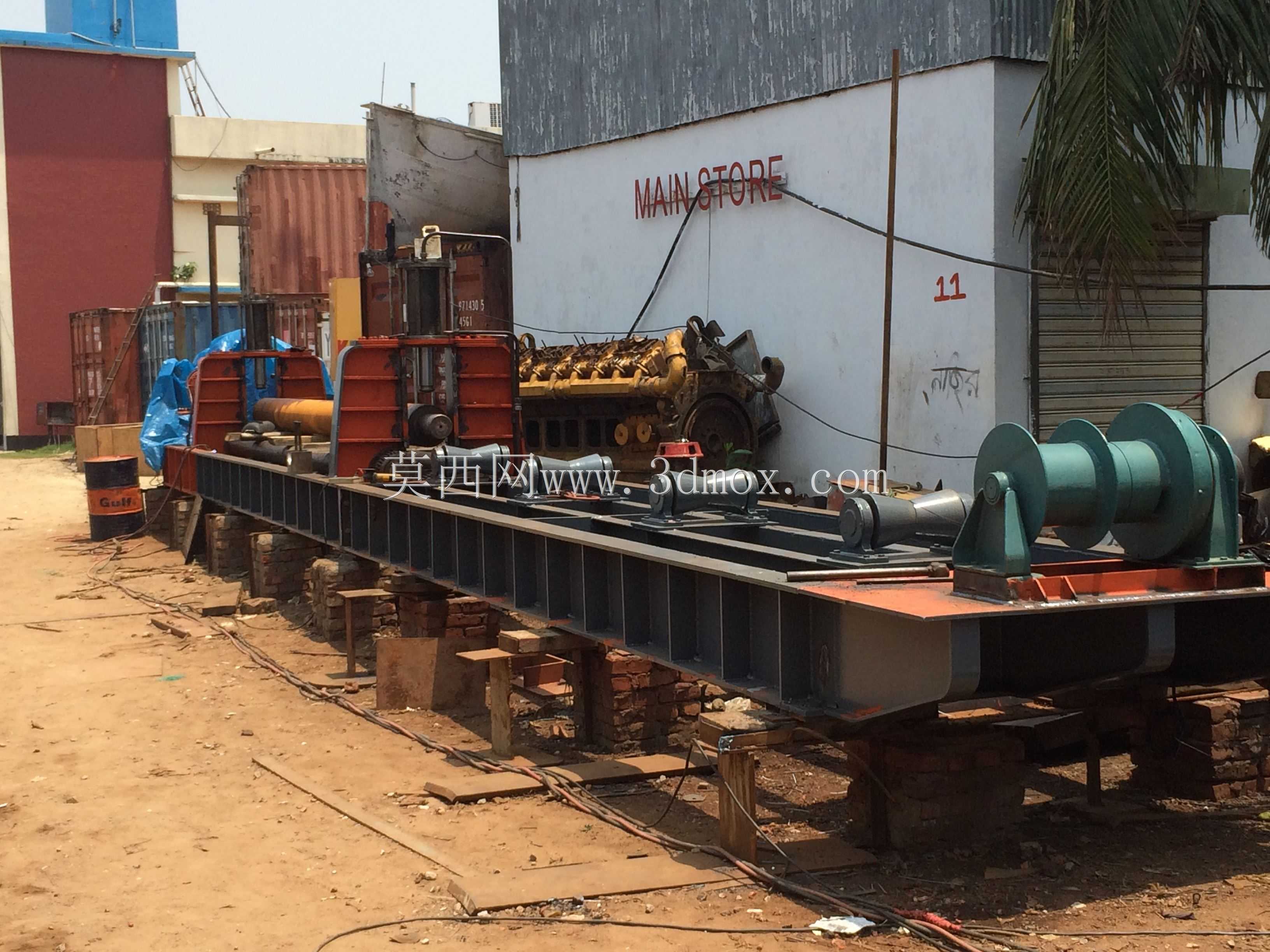

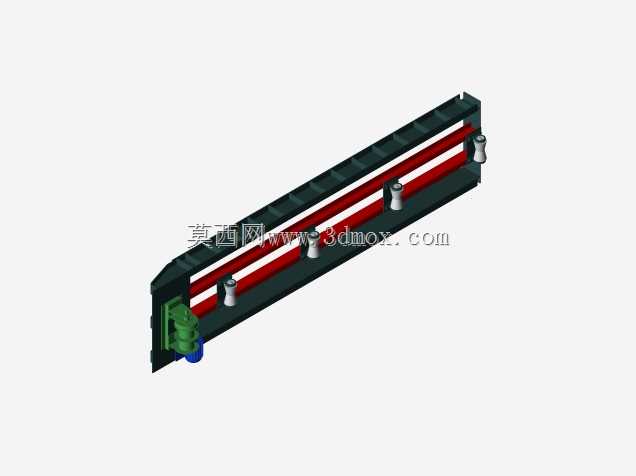

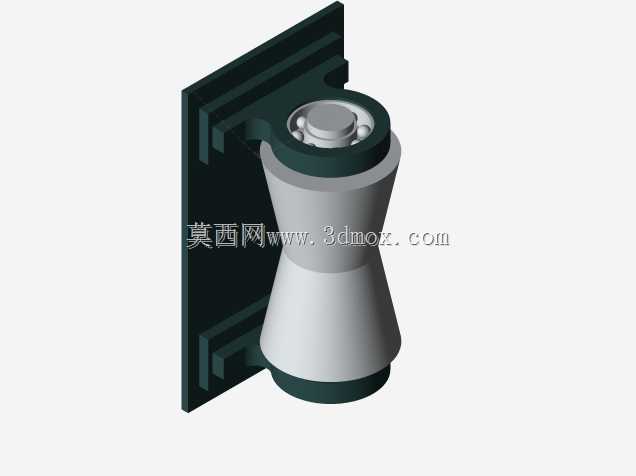

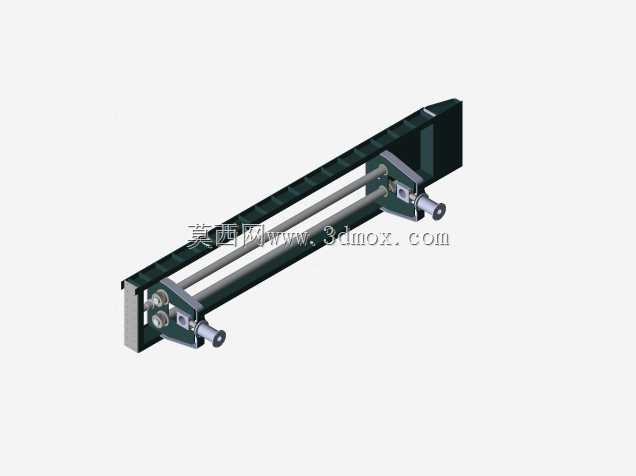

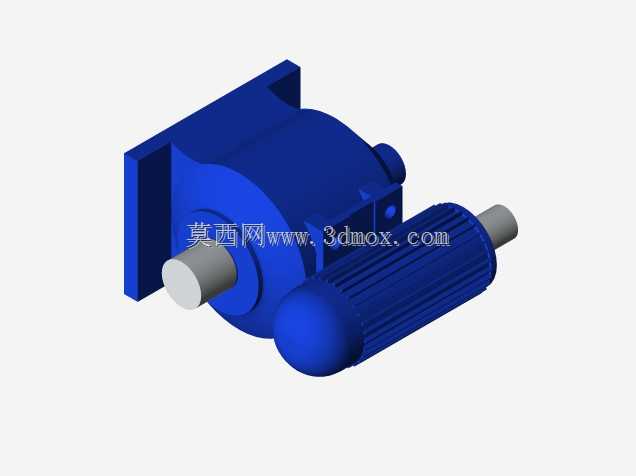

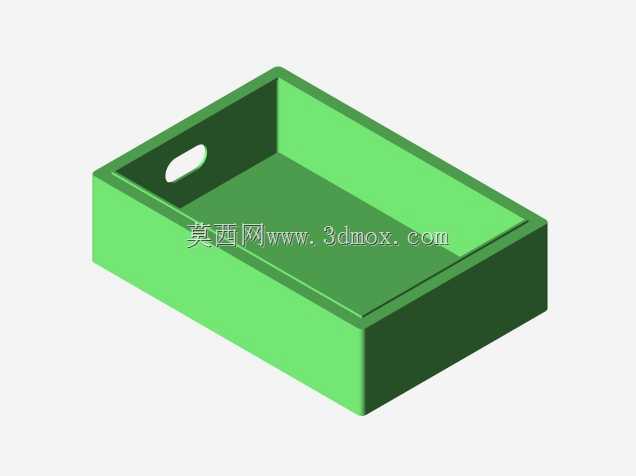

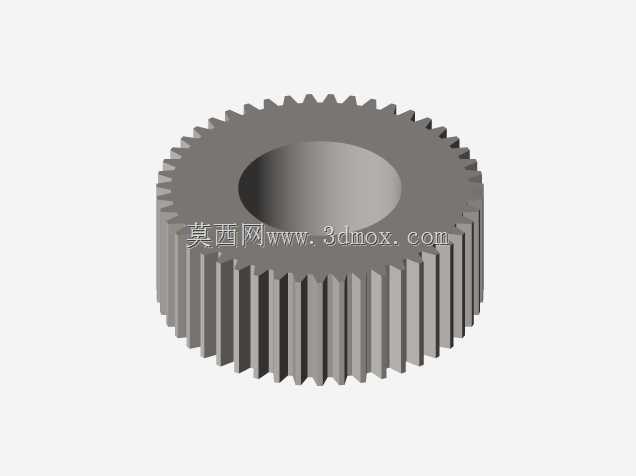

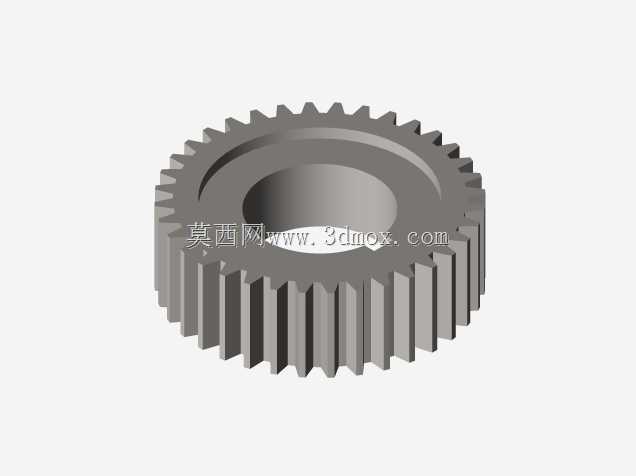

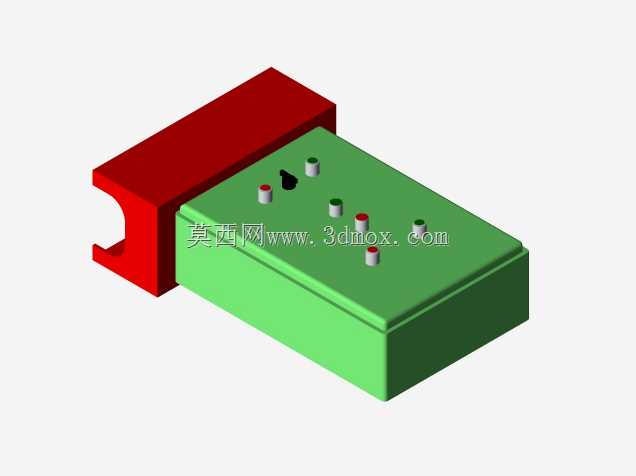

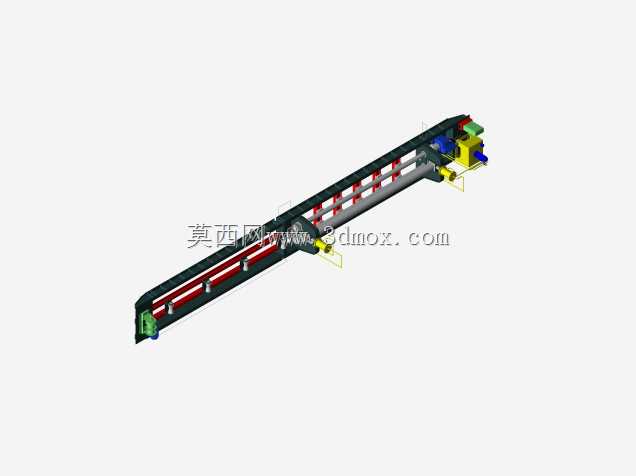

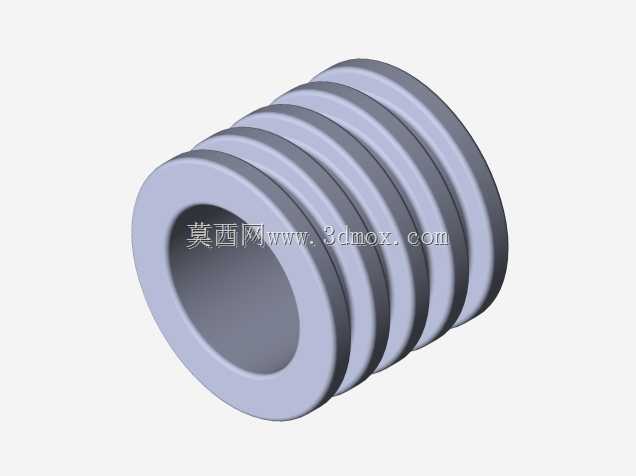

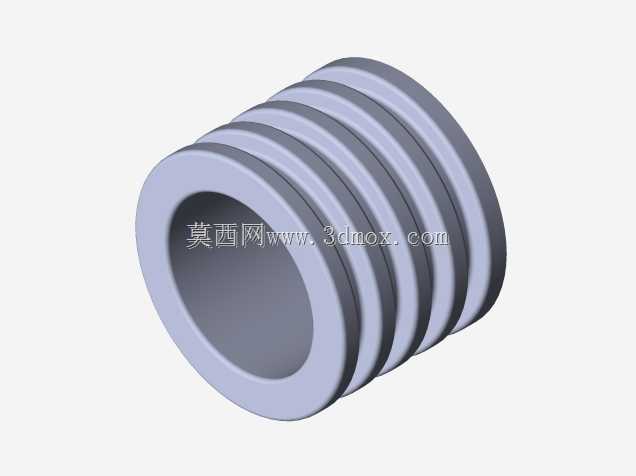

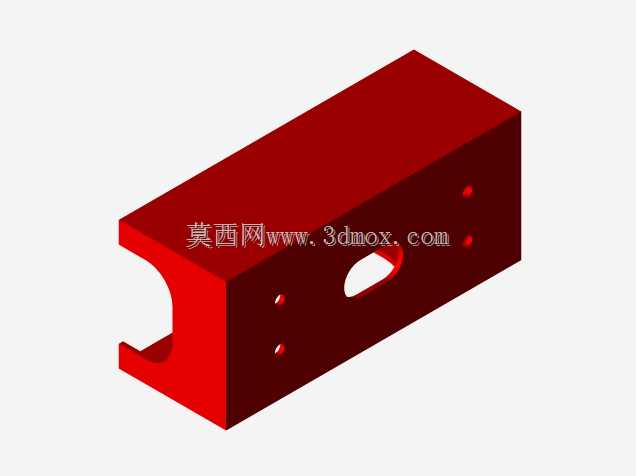

这款卷制设备主要面向重型金属板材加工场景，在压力容器制造、大型钢结构生产、船舶壳体加工、长距离输送管道预制等领域有着广泛应用，能够满足大厚度、长幅面钢板的连续卷制成型需求，解决了普通小型卷板设备无法加工厚板长料的行业痛点。设备实际用途是将平直的碳素钢板、低合金钢板等金属板材，通过连续辊压作用弯曲成不同曲率半径的弧形、筒形或锥形工件，可实现整周360度卷制作业，适配单块板材最大加工厚度25mm，最大加工板材长度6500mm，能够覆盖多数中大型工业筒类构件的卷制加工需求。从功能特性来看，设备采用液压驱动作为主压下动力来源，搭配独立的液压站提供稳定压力输出，可根据板材厚度、材质特性灵活调整压下量，保证卷制过程中板材受力均匀，避免出现局部压痕、曲率不均的问题；主传动端采用减速机构匹配动力输出，为辊轴提供足够的卷制扭矩，防止厚板卷制过程中出现打滑、动力不足的情况；侧部配套的液压管路布局规整，兼顾压力传输效率与后期维护便利性，设备底座采用整体焊接框架结构，具备足够的刚性与抗变形能力，可承受厚板卷制过程中的巨大反作用力，长时间作业也不会出现底座形变影响加工精度的问题。在设计思路上，整体结构采用对称式三辊布局，上辊作为主压下辊可垂直调整位置，下辊作为主动传动辊沿固定轴线转动，配合辅助托辊承托长板材，避免长幅板材在卷制过程中因自重产生下挠变形，影响最终成型精度；液压站与电控单元就近布置在设备传动侧，缩短液压管路与控制线路的排布长度，减少压力损耗与信号干扰，同时预留足够的操作与维护空间，方便日常检修与易损件更换。从安装边界来看，设备整体沿板材送进方向延伸布置，安装时需预留足够的板材上下料空间，设备基础需做承重强化处理，匹配设备整体重量与作业时的动载荷要求，辊轴轴线需保证水平度偏差在允许范围内，避免卷制过程中板材出现跑偏、错边问题；设备侧面的液压站与传动单元需预留不小于1米的维护通道，方便操作人员日常巡检、更换液压油与检修传动部件，整体安装布局可对接前后板材上料架、出料输送架，组成完整的板材卷制作业流水线，提升批量加工的作业效率。
