轻量化拓扑优化四旋翼无人机机架结构

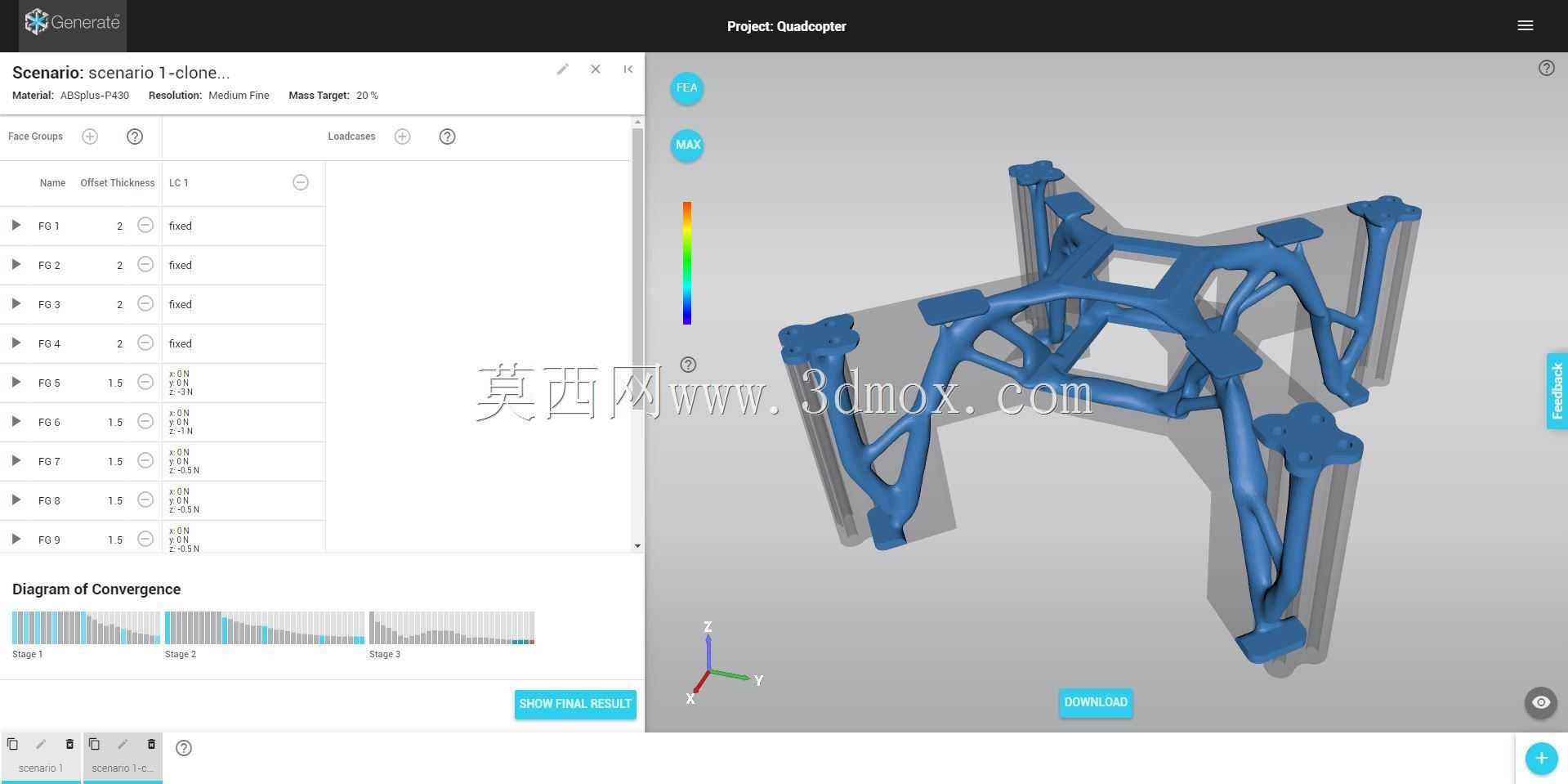

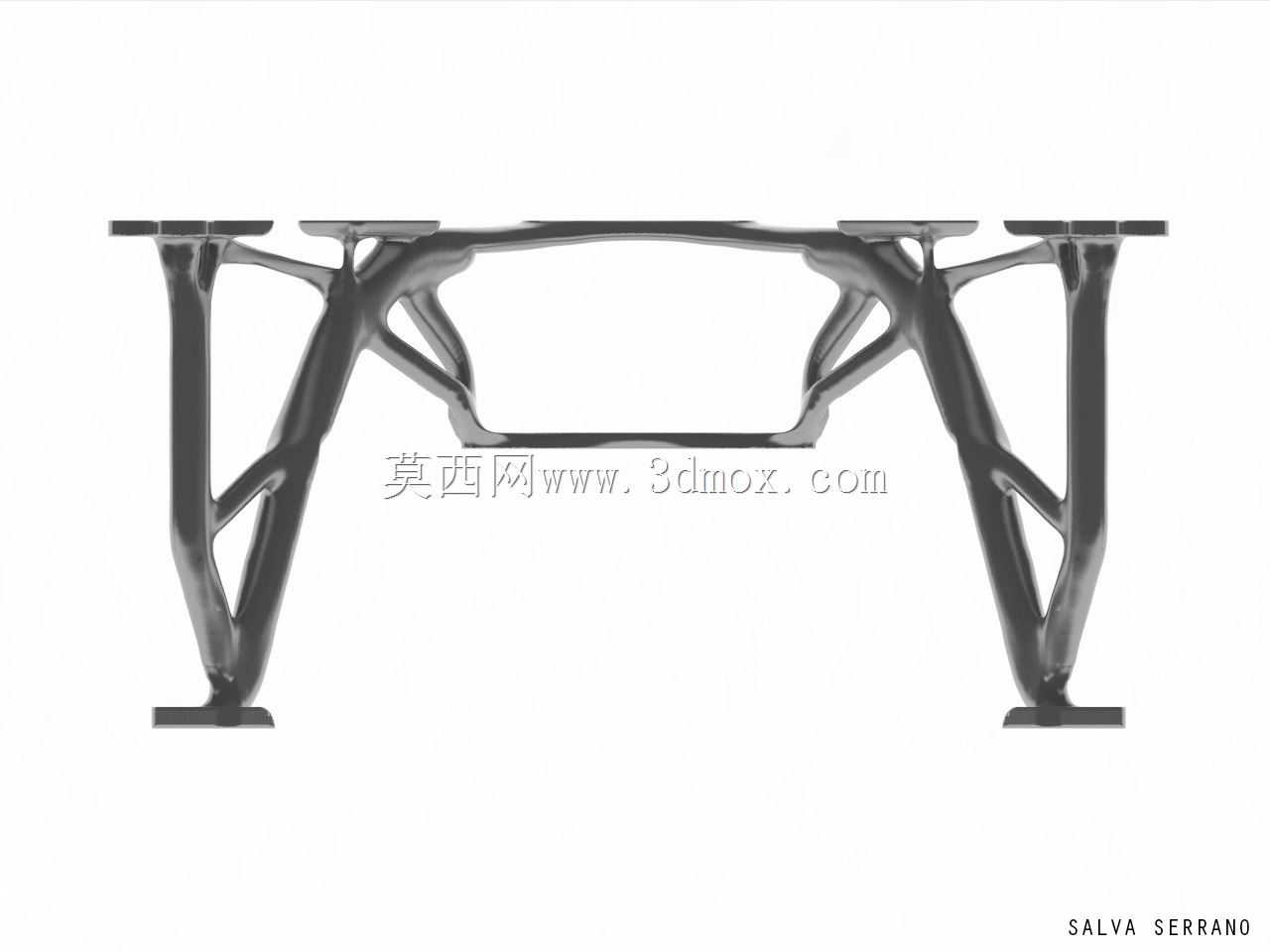

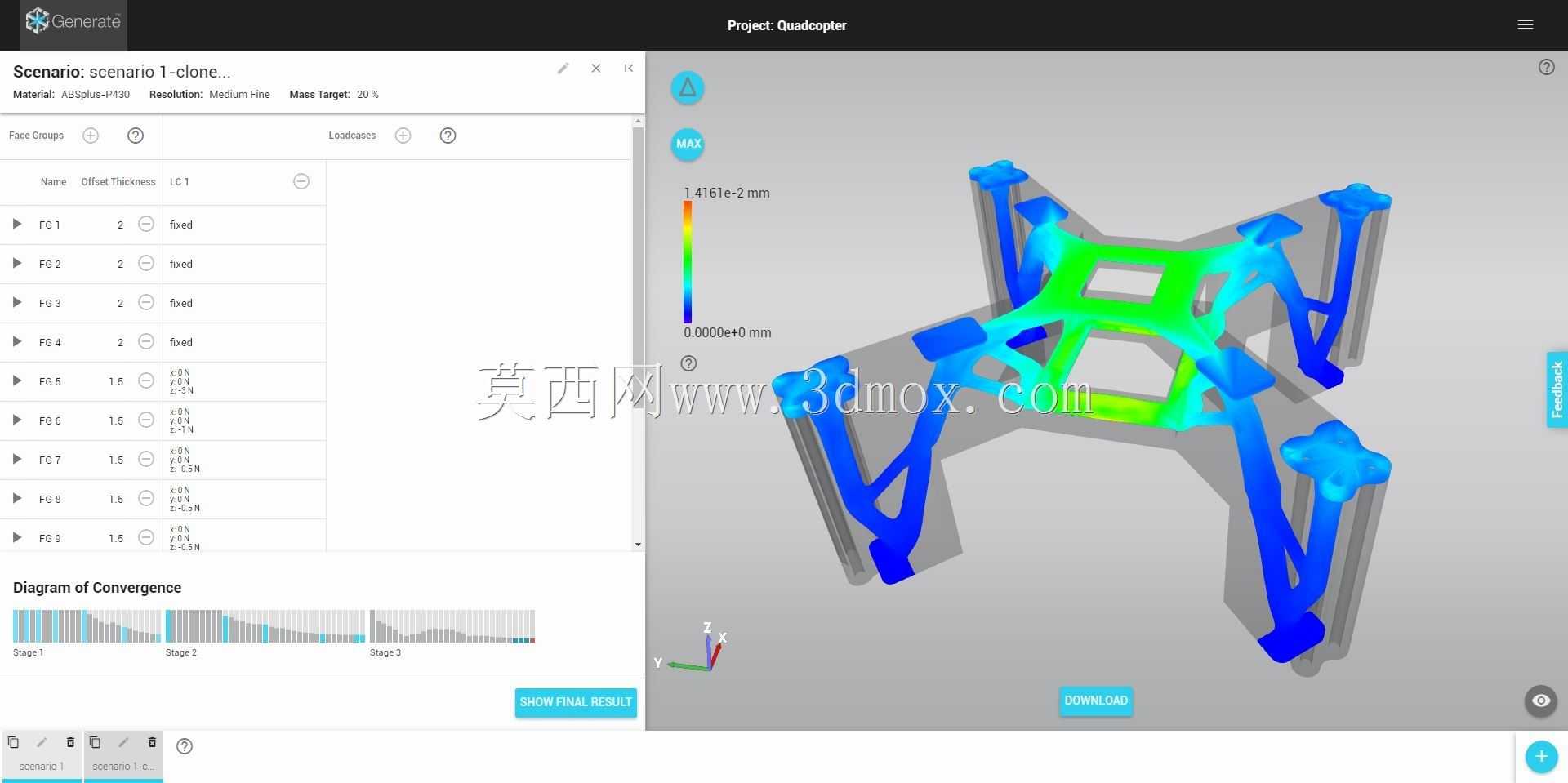

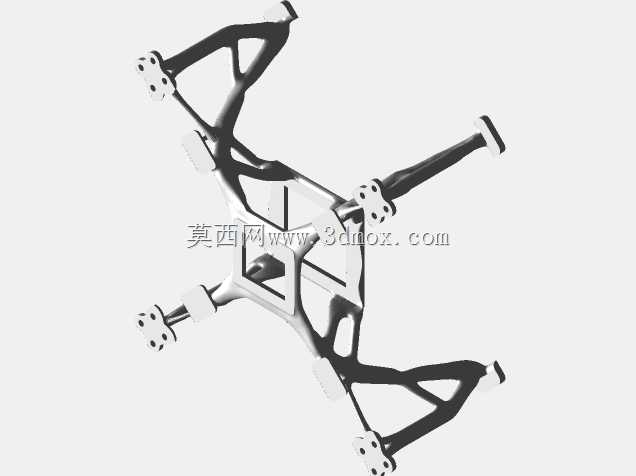

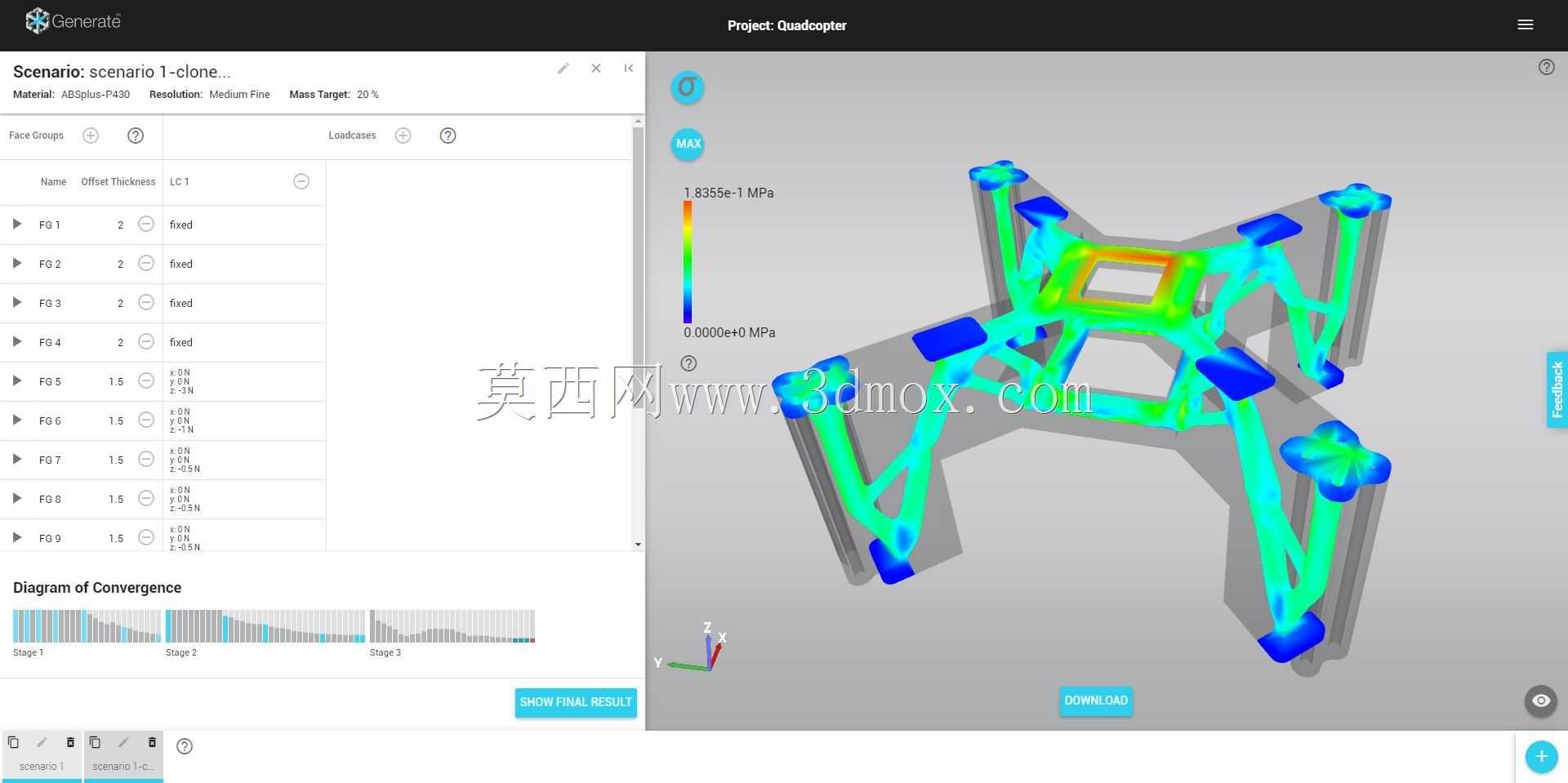

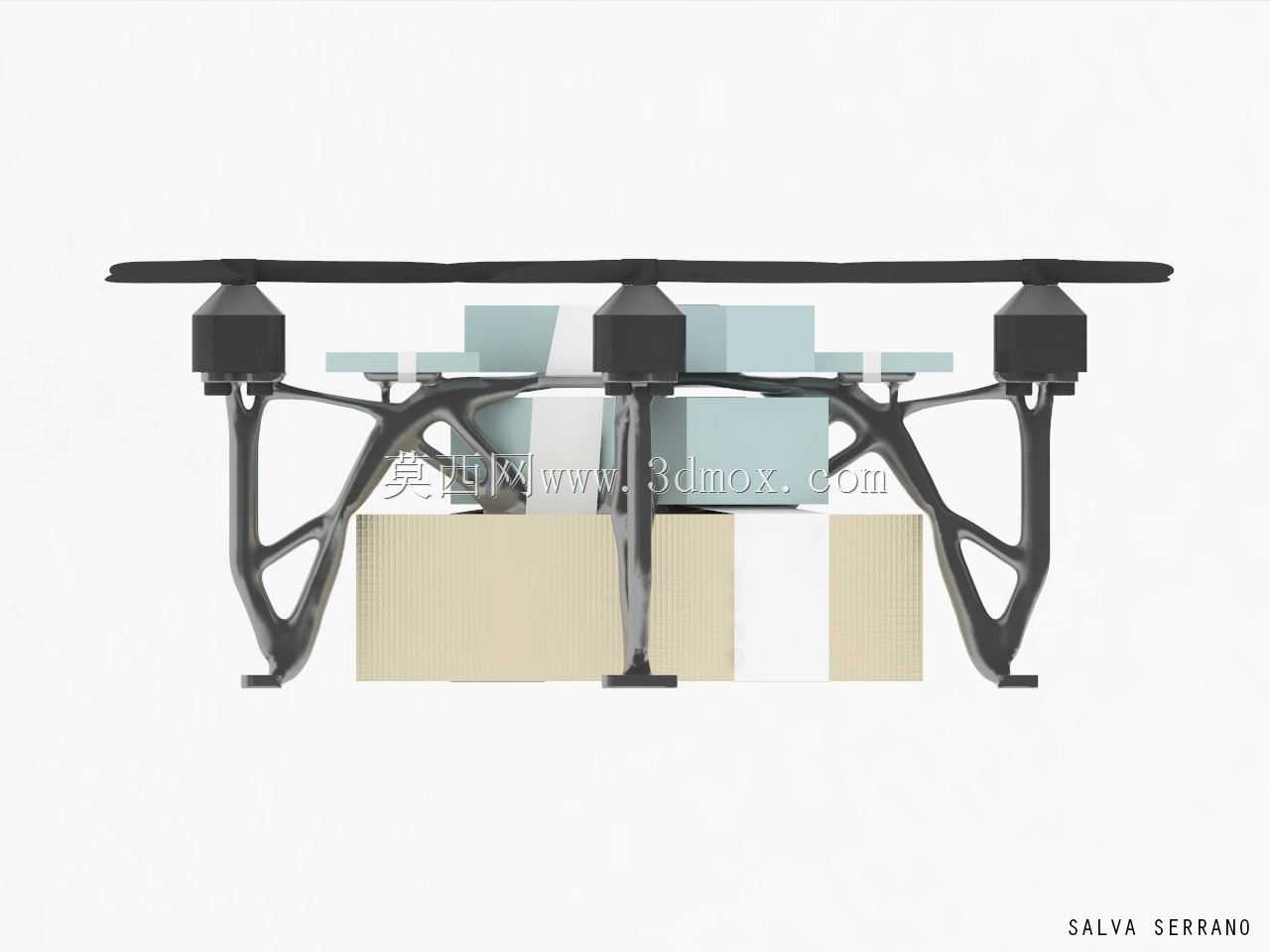

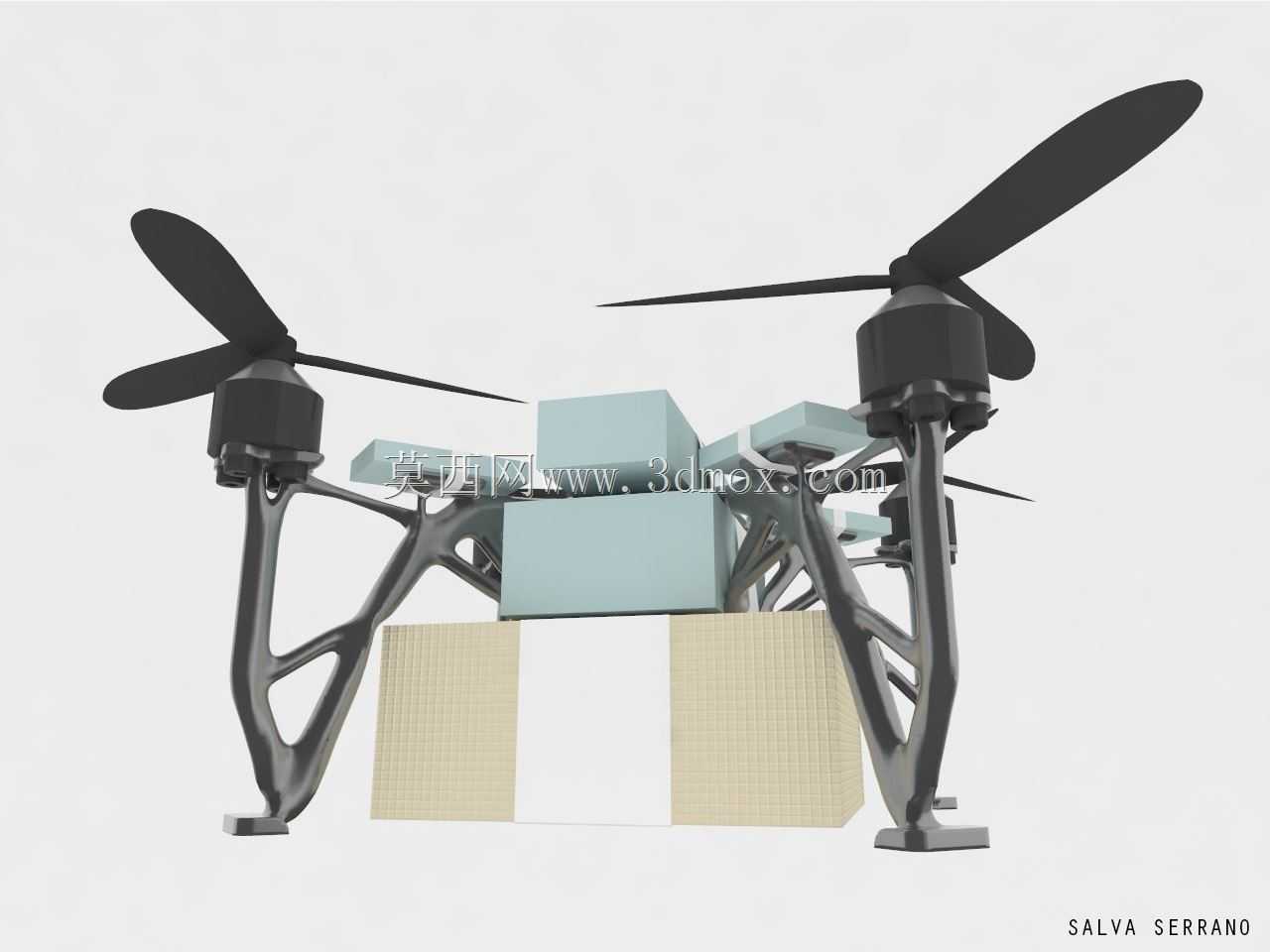

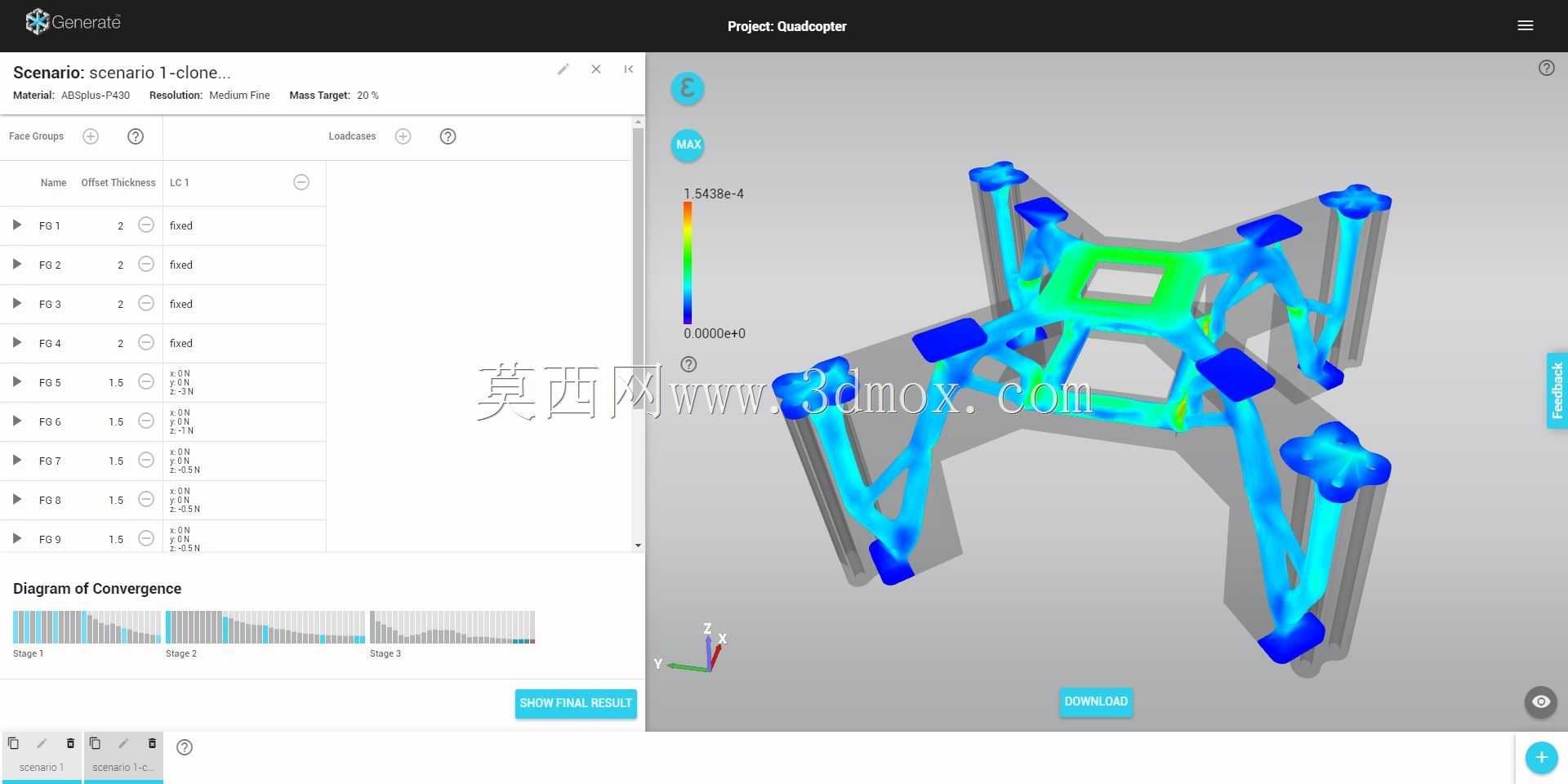

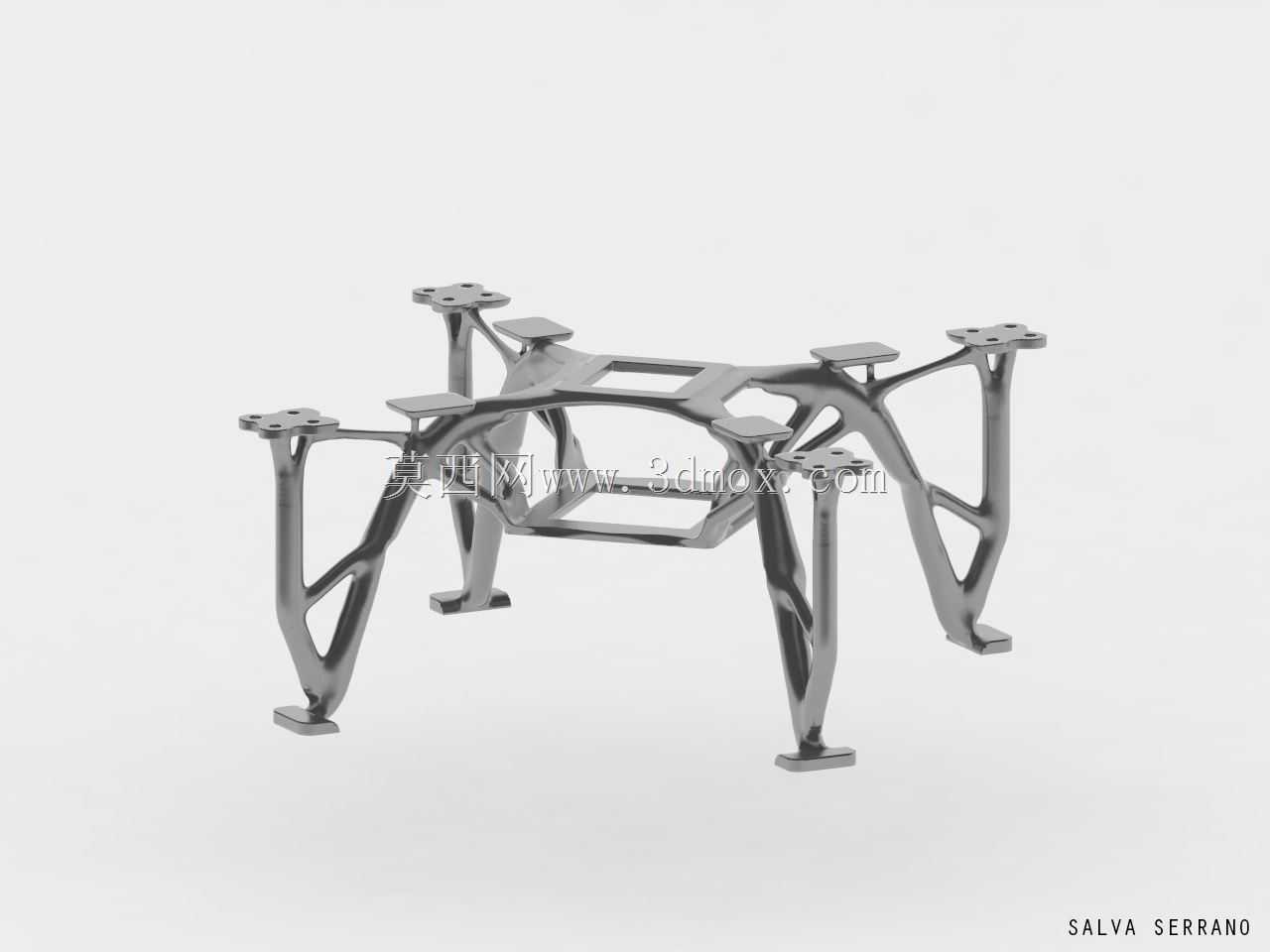

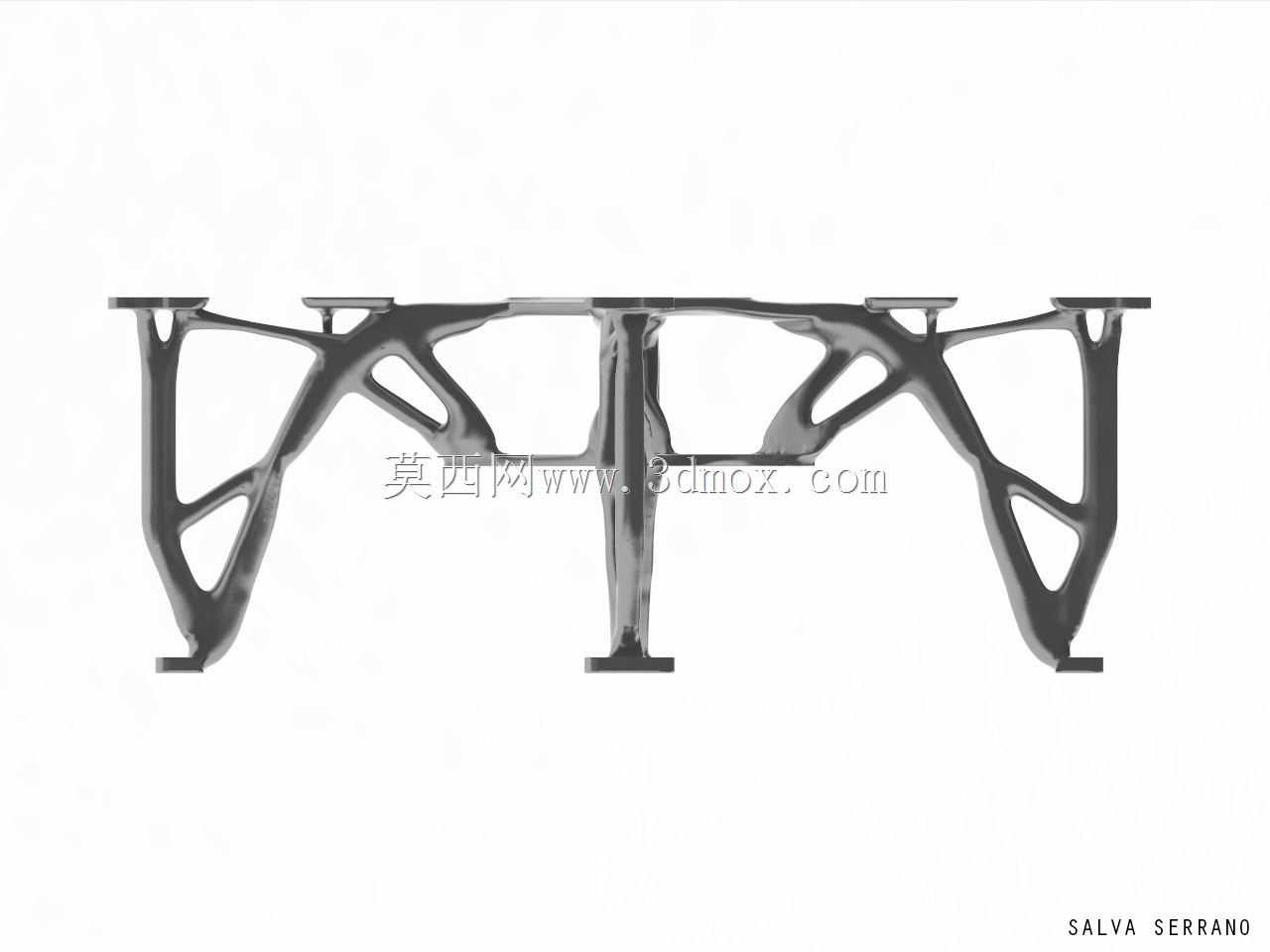

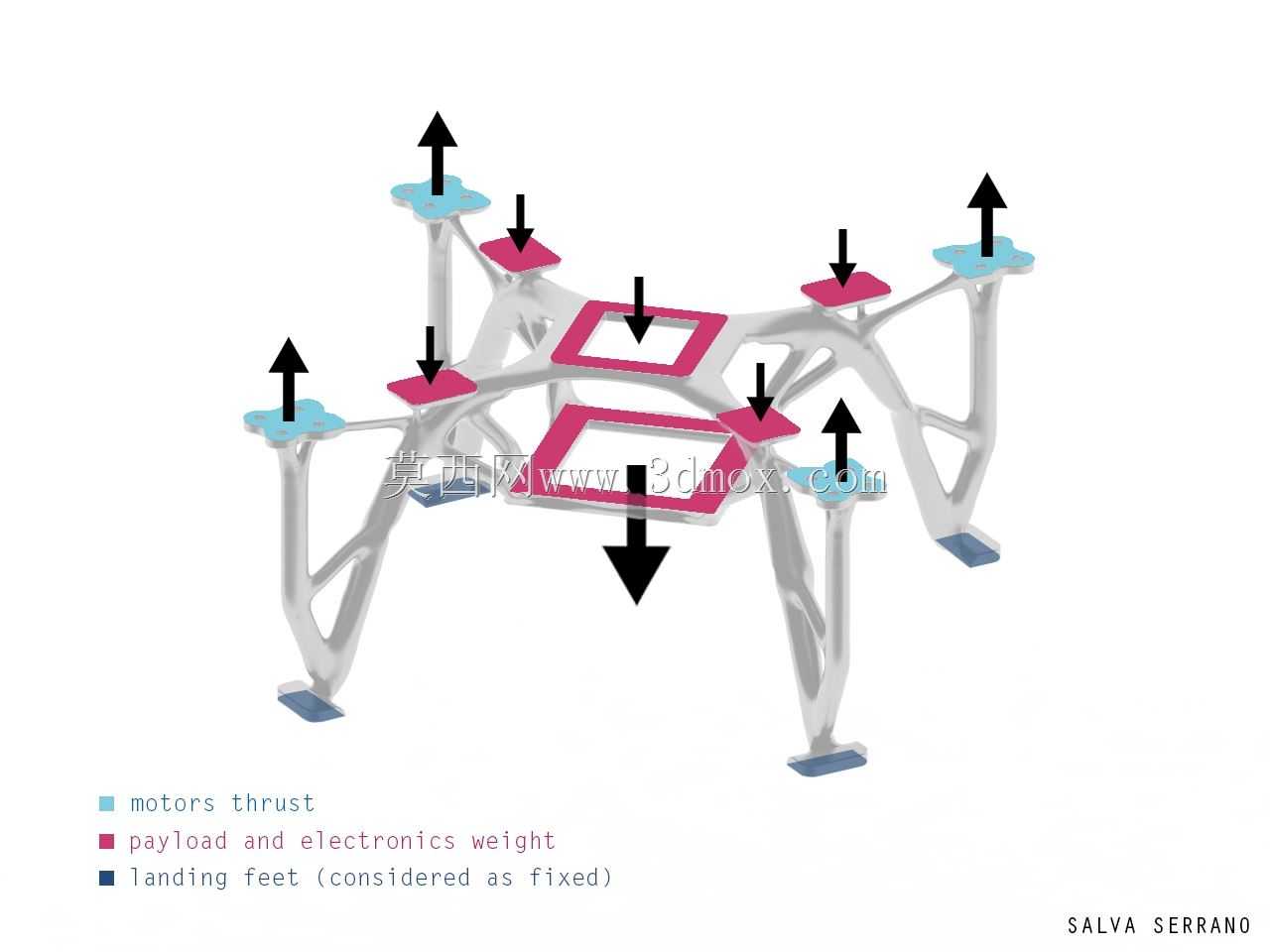

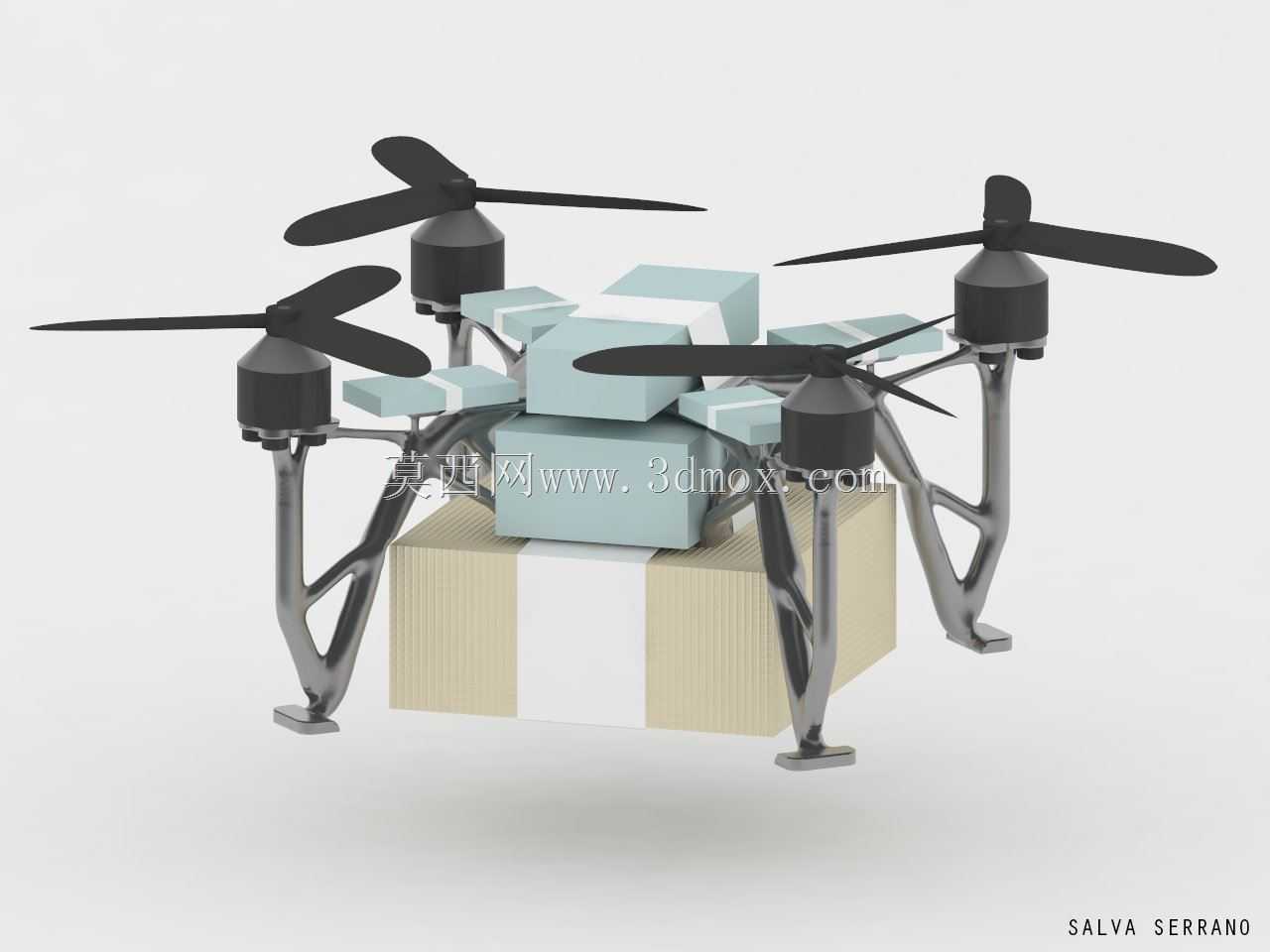

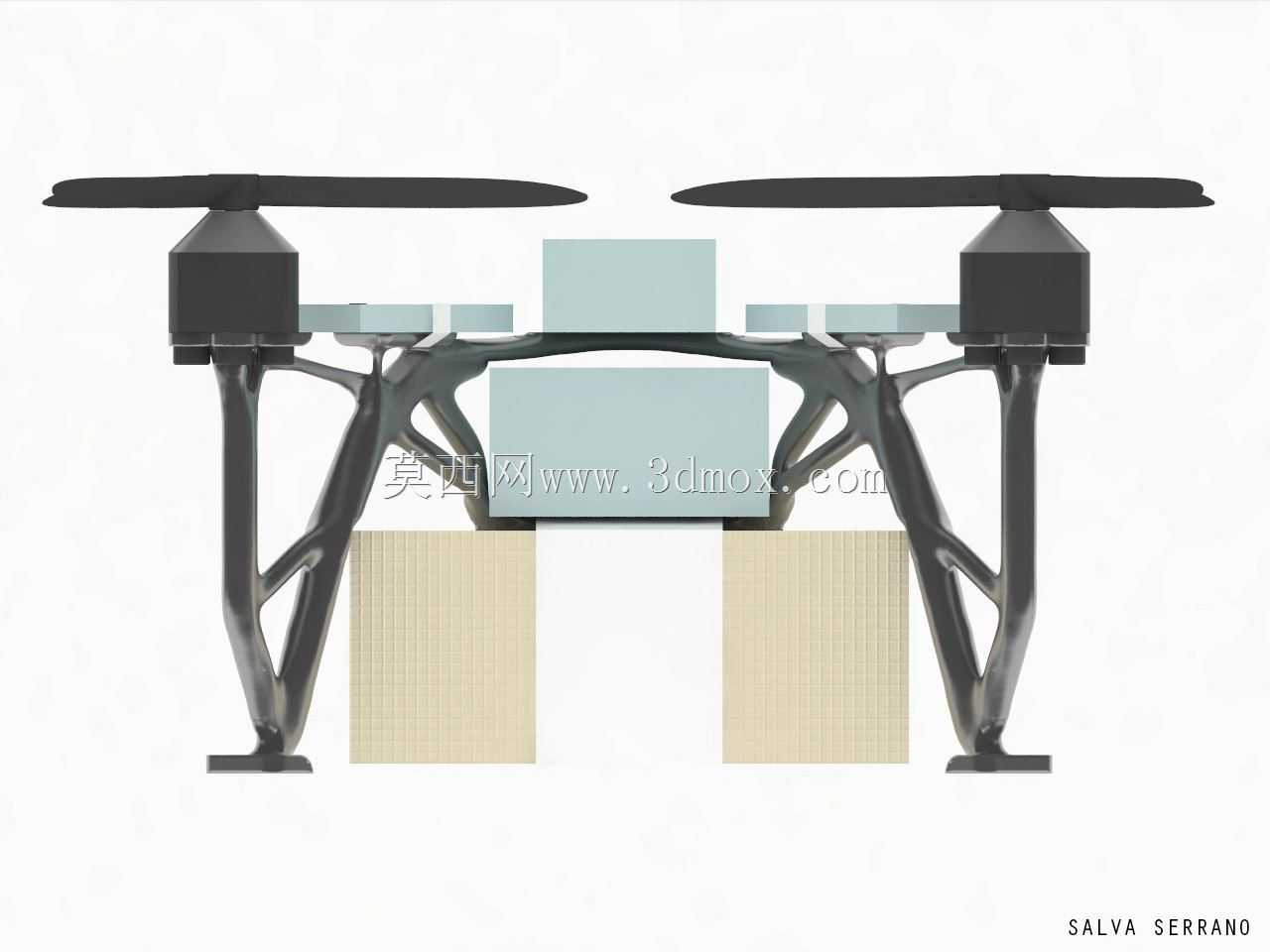

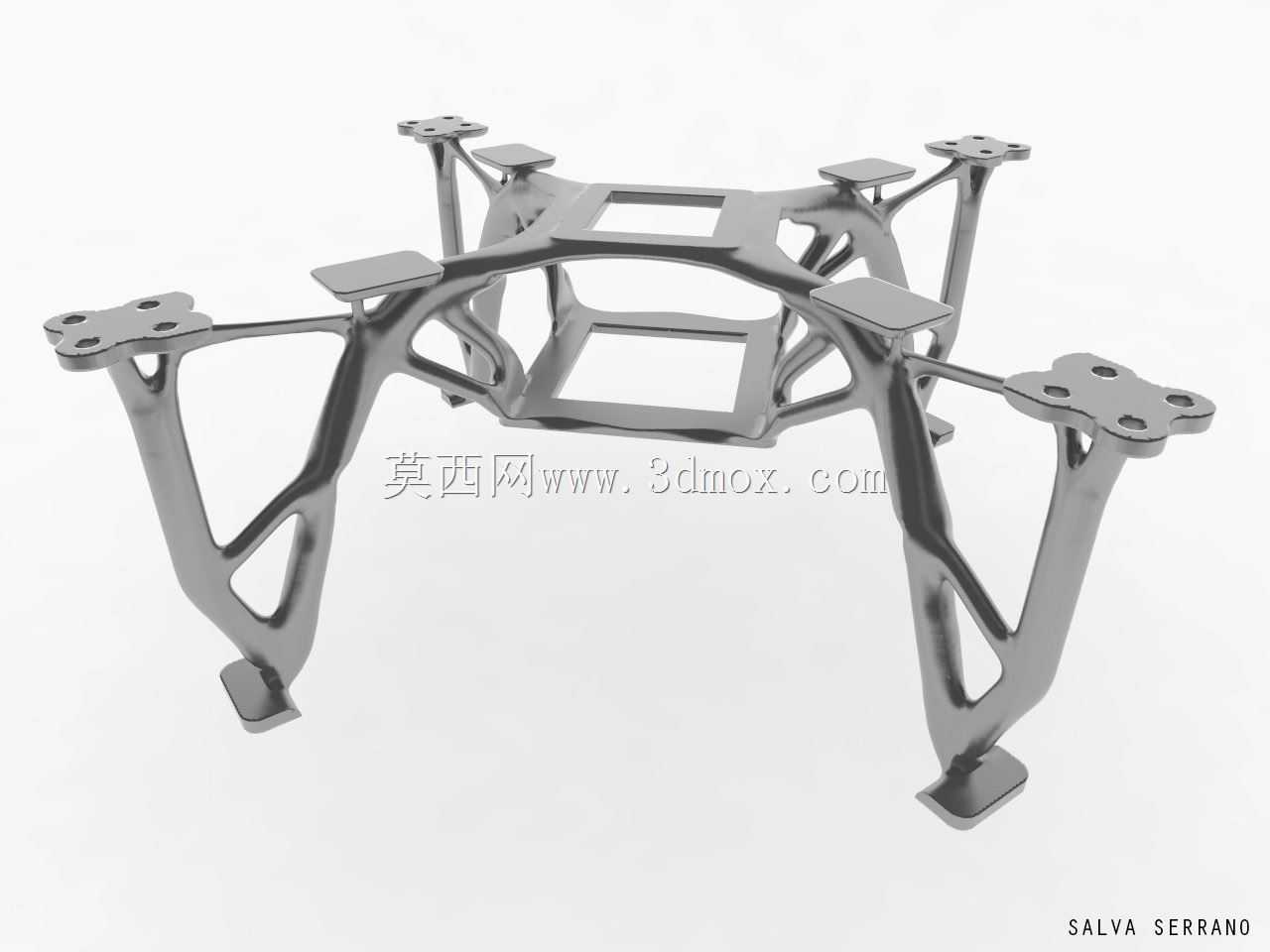

这款四旋翼无人机机架结构，主要面向微型消费级航拍、室内巡检、轻载作业类无人机的装机使用场景，能够适配小轴距穿越机、教学实验无人机、微型测绘无人机的装机需求，作为整台无人机的核心承载基体，承担着连接动力系统、飞控模块、电池、载荷设备的核心作用，同时需要吸收起降阶段的冲击载荷，抵御飞行过程中的气流扰动与机动动作带来的结构应力。从功能特性来看，这款机架采用了拓扑优化生成的一体化仿生构型，完全摒弃了传统碳板拼接机架的直角、等截面梁设计，所有受力路径均沿着动力输出、载荷传递的方向延伸，在机臂末端预留了标准的电机安装孔位，能够直接适配常规微型无刷电机的安装尺寸，机架中部的双层镂空区域为飞控板、电调、电池模块预留了充足的安装空间，既可以通过螺丝直接固定标准尺寸的飞控组件，也能够根据装机需求调整配重位置，适配不同重量的电池与任务载荷。机架底部延伸出的四个一体化落地脚，没有采用额外加装的橡胶脚垫结构，而是通过自身的弧形构型实现落地缓冲，能够在硬着陆时将冲击应力沿着机臂的加强筋均匀分散到整个机架结构上，避免局部应力集中导致的机臂断裂问题，同时落地脚的触地面做了加宽平整处理，能够在平整桌面、硬质地面稳定停靠，不会出现侧翻风险。设计思路上完全围绕极致轻量化与结构强度的平衡展开，通过生成式设计算法迭代出最优的材料分布方案，在所有非受力区域都做了镂空挖除处理，仅保留核心传力路径上的结构材料，整体结构没有多余的装饰性特征，每一处曲面过渡、每一条加强筋的走向都对应实际飞行中的受力方向：机臂与中心架连接的位置做了渐变加厚处理，能够抵消电机高速转动带来的振动，避免振动传递到飞控模块影响飞行稳定性；中心区域的双层框架结构既提升了机架的抗扭刚度，也为电子设备的布线预留了充足的走线路径，装机时线路可以沿着框架内侧的凹槽排布，不会突出机架表面增加飞行风阻。从安装边界来看，这款机架的对角电机安装孔距适配120-150mm轴距的微型无人机，整体外轮廓没有突出的尖锐结构，机臂末端的安装平面做了沉孔设计，电机固定螺丝不会突出机架下表面，落地时不会剐蹭地面；机架整体的垂直高度预留了足够的螺旋桨离地间隙，搭配常规3寸螺旋桨时不会出现桨叶打地的问题，中心安装区域的孔位兼容通用飞控的标准安装孔距，不需要额外打孔改装就可以直接完成装机，整体结构重量控制在12g左右，相比同尺寸的传统碳板机架重量降低近40%，能够有效提升无人机的续航时间与机动灵活性，非常适合对重量敏感的微型无人机装机使用。
